2011 CITROEN C-ZERO Návod na použití (in Czech)

7
!
Bezpečnost
79
Při jízdě seďte v normální pozici, přičemž opěradlo mus

!
!
i
Praktické informace
80








Nabíjení hlavního akumulátoru
)Pro přístup k zásuvce pro normální nabíjení (na pravé straně vozidla) zatáhněte zapáčku 1
, umístěnou dole na palubní desce (na straně řidiče).
Normální nabíjení

Před připojen

8
!
!
!

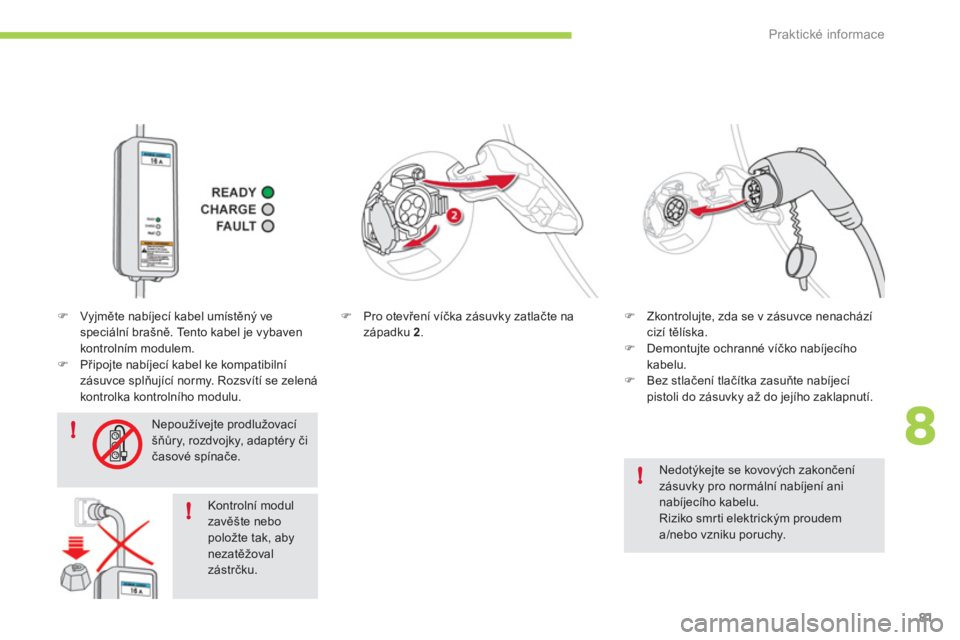

Praktické informace
81
Nedotýkejte se kovových zakončení zásuvky pro normální nabíjení ani nabíjecího kabelu.Riziko smr ti elektrickým proudem a/nebo vzniku poruchy.
)
Pro otevření víčka zásuvky zatlačte nazápadku 2 . )
Zkontrolujte, zda se v zásuvce nenachází cizí těl

i
i
!
Praktické informace
82

Kontrolní modul
)Zkontrolujte, zda se nepřerušovaněrozsvítí kontrolka nabíjení na
přístrojové desce a oranžovákontrolka na kontrolním modulu.
Počátek nabíjení může být doprovázenzvukem vháněn

8
i
!
i
i
Praktické informace
83
Z bezpečnostních důvodů se motor
nespustí, dokud je do zásuvky vozidla připojený nabíjecí kabel.Navíc každý pokus o spuštění motoru při nabíjení proceduru přeruší. Pro obnovení nabíjení bude nutné vyjmout a opět zasunout nabíjecí pistoli.
Po ukončení nabíjení zkontrolujteuzavření víčka zásuvky a přístupovýchdvířek.Zabraňte vniknut

!
!
Praktické informace
84

Zkontrolujte kompatibilitu nabíjecí stanice a jejího nabíjecího kabelu s vaším vozidlem.
)
Stlačte západku 4pro otevření víčka
zásuvky.) Zkontrolujte, zda se v zásuvce nenacházejí cizí těl

8i
ii
i
!
i
Praktické informace
85
)Zkontrolujte, zda se rozsvítilanepřerušovaně kontrolka nabíjení na přístrojové desce.

Rychlonabíjení se zastaví automaticky při dosažení 80 % nabití akumulátoru. Zopakováním procedury je možné dosáhnout 100 % nabití. Čas potřebný k dokončení nabíjení však buderelativně dlouhý.

Během rychlonabíjení se může automaticky spustit klimatizace, aby chladila hlavní akumulátor. Je tedynormální slyšet zvenku chod ventilátoru nebo zpozorovat loužičku vody podvozidlem.
Z bezpečnostních důvodů se motor nespustí, dokud je do zásuvky vozidla připojený nabíjecí kabel.Navíc každý pokus o spuštění motoru při nabíjení proceduru přeruší. Pro obnovení nabíjení bude nutné odpojita znovu připojit nab

!
i
!
Praktické informace
86





Akumulátor příslušenství
Veškeré elektrické pr vky vozidla (s výjimkoumotoru, topení a klimatizace) jsou napájenyakumulátorem příslušenství.
Nachází se v předním prostoru a
je při provozu
dobíjen hlavním akumulátorem (kontrolka
„Ready“ rozsvícená na přístrojové desce).

Pokud je akumulátor příslušenstvívybitý, není zajištěno spuštění motorua nemůže být provedeno nabití hlavníhoakumulátoru.
)Otevřete přední kapotu pomovcí vnítřnía poté vnější páčky. )Podepřete kapotu vzpěrou.)Demontujte matici 1.)Pro přístup ke svorkám demontujte kryt akumulátoru.


Přístup k akumulátoru
Nedoporučuje se akumul
