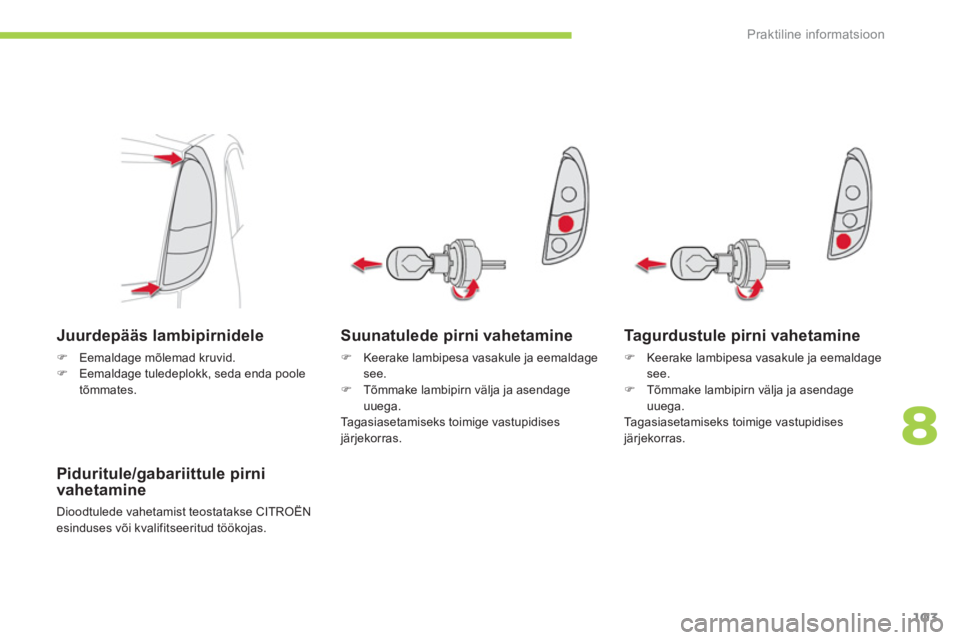

Suunatulede pirni vahetamine
) Keerake lambipesa vasakule ja eemaldage see.)
Tõmmake lambipirn välja ja asendageuuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Juurdepääs lambipirnidele
)Eemaldage mõlemad kruvid.)Eemaldage tuledeplokk, seda enda poole
tõmmates.

Piduritule/gabariittule pirnivahetamine
Dioodtulede vahetamist teostatakse CITROËN esinduses või kvalifitseeritud töökojas.

Tagurdustule pirni vahetamine
)
Keerake lambipesa vasakule ja eemaldagesee. )
Tõmmake lambipirn välja ja asendage
uuega.
Tagasiasetamiseks toimige vastupidisesjärjekorras.

Praktiline informatsioon
104

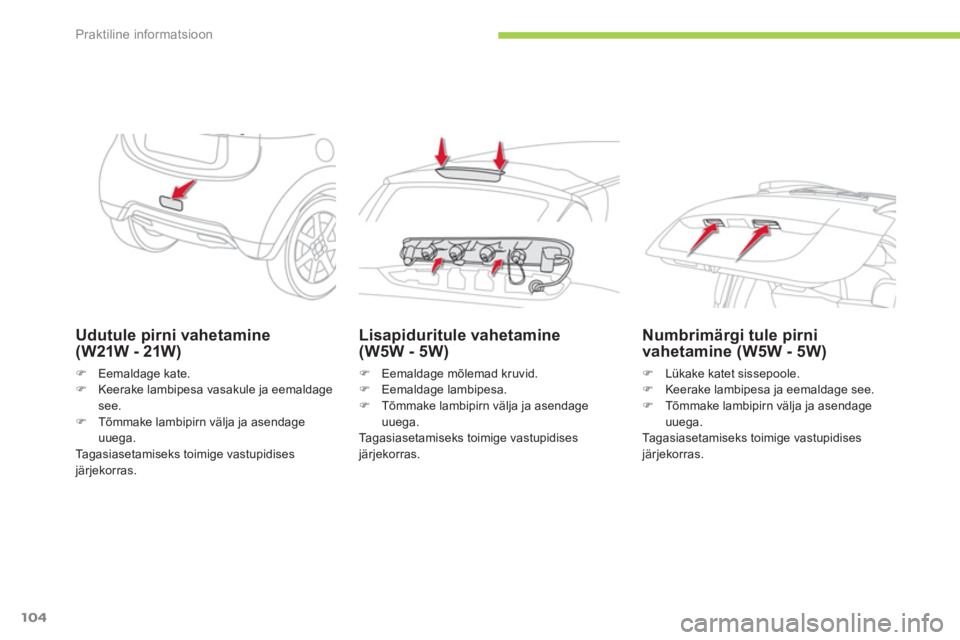

Udutule pirni vahetamine(W21W - 21W)
)Eemaldage kate.)Keerake lambipesa vasakule ja eemaldagesee. )Tõmmake lambipirn välja ja asendage
uuega.
Tagasiasetamiseks toimige vastupidisesjärjekorras.

Lisapiduritule vahetamine (W5W - 5W)
)
Eemaldage mõlemad kruvid. )
Eemaldage lambipesa. )
Tõmmake lambipirn välja ja asendage uuega.
Ta
gasiasetamiseks toimige vastupidises järjekorras.

Numbrimärgi tule pirnivahetamine (W5W - 5W)
)Lükake katet sissepoole. )Keerake lambipesa ja eemaldage see.)Tõmmake lambipirn välja ja asendage
uuega.
Ta
gasiasetamiseks toimige vastupidisesjärjekorras.

8
i
!
Praktiline informatsioon
105











Kaitsmete vahetamine

Näpitsad on kinnitatud armatuurlauas vasakulasuva kaitsmekarbi kaanele.
Juurdepääsuks : )Võtke kaas lahti ja tõmmake sedaeemaldamiseks enda poole.)Eemaldage näpitsad.



Juurdepääs tööriistadele
Enne kaitsme vahetamist tuleb kindlaks
teha ja kõrvaldada kaitsme läbipõlemisepõhjus. ) Jälgige, et süütevõti oleks asendis " LOCK".)
Leidke läbipõlenud kaitse, vaadates
hõõgniidi seisukorda.
Kaitsme vahetamine
Õige Vale
)
Kaitsme eemaldamiseks kasutagespetsiaalseid näpitsaid. )
Asendage läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega. ) Kontrollige, kas karbil, kaitsmel ja allolevas
tabelis olevad numbrid on vastavuses.
CITROËN ei kanna rahalist vastutustselliste lisaseadmete paigaldamisesttekkinud rikete eest, mida ei toodeta ega soovitata CITROËN poolt;sama kehtib lubatud lisaseadmetevalest, eeskirjadele mittevastavast paigaldamisest tekkinud rikete korral, eriti üle 10 milliampriste seadmetekorral.

Teie sõiduki elektrisüsteem on ette nähtud töötamiseks sõiduki standard-või lisavarustusega.
Enne muu varustuse või elektriliste lisaseadmete paigaldamist sõidukisse pöörduge CITROËN esindusse või kvalifitseeritud töökotta.

Praktiline informatsioon
106
Armatuurlaua kaitsmed
Kaitsmekarp asub armatuurlaua allosas(vasakul).
Kaitsme N°VoolutugevusKaitstav vooluring
17,5 A Esimene ja tagumine vasak gabariittuli.
215 A
Lisaseadmete pistikupesa.
3- Vaba.
47,5 A Starter.
520
A Audiosüsteem.
6
- Vaba.
7
7,5 A Pardavarustus, esimene ja tagumine parem gabariittuli.
87,5 A Elektrilised küljepeeglid.
97,5 A
Kontrollija.
107,5 A
Kliimaseade.
1110 A
Tagumine udutuli.
1215 A Uste lukustus.
13 10 A
L
aetuli.

8
Praktiline informatsioon
107
Kaitsme N°VoolutugevusKaitstav vooluring
14 15 A
Tagaklaasipuhasti.
157, 5 A
Näidikuplokk.
167, 5 A Küte.
1720 A Istmesoojendus.
18 10 A
Valikuline.
1
97, 5 A Küljepeegli soojendus.
2020 A
Esiklaasipuhasti.
217, 5 A Turvapadjad.
2230 A
Tagaklaaasi soojendus.
23
30 A Küte.
2
4- Vaba.
2510 A Raadio.
2
615 A
Salongi kaitse.


Juurdepääs kaitsmetele

Vt. ptk. "Juurdepääs tööriistadele".

i
Praktiline informatsioon
108
Kaitsme N°VoolutugevusKaitstav vooluring
1- Vaba.
230 A Sisemine kaitse.
340 A Elektrimootor.
440 A
Radiaatori ventilaator.
5
40 A Elektrilised aknatõstukid.
6
30 A
Vaakumpump.
715 A Põhiaku arvuti.
815 A Lisapidurituli.
915 A
Esimesed udutuled.
1015 A
Veepump.

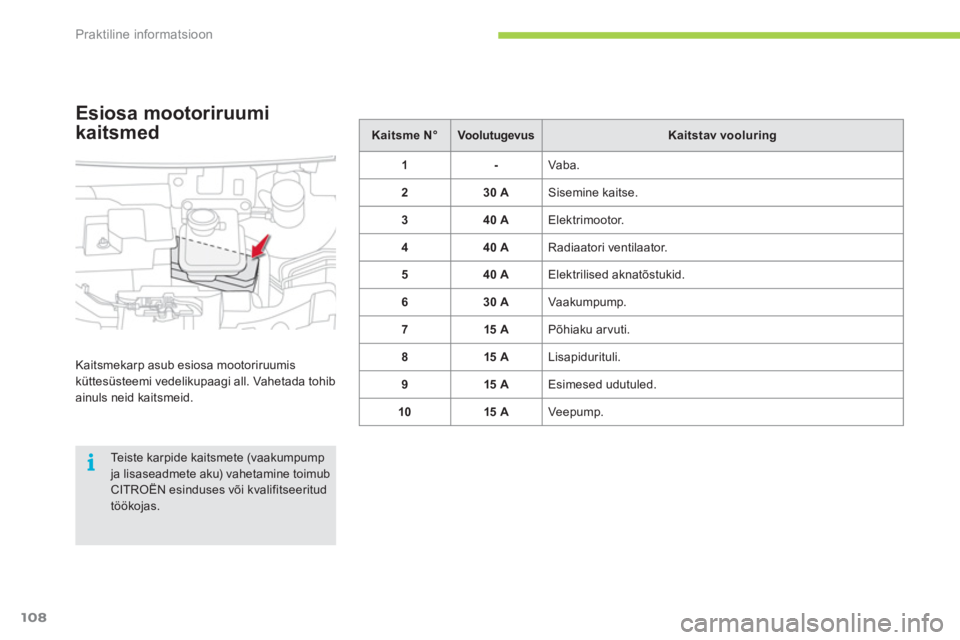

Esiosa mootoriruumi
kaitsmed
Kaitsmekarp asub esiosa mootoriruumis
küttesüsteemi vedelikupaagi all. Vahetada tohibainuls neid kaitsmeid.

Teiste karpide kaitsmete (vaakumpump ja lisaseadmete aku) vahetamine toimubCITROËN esinduses või kvalifitseeritudtöökojas.

8
Praktiline informatsioon
109

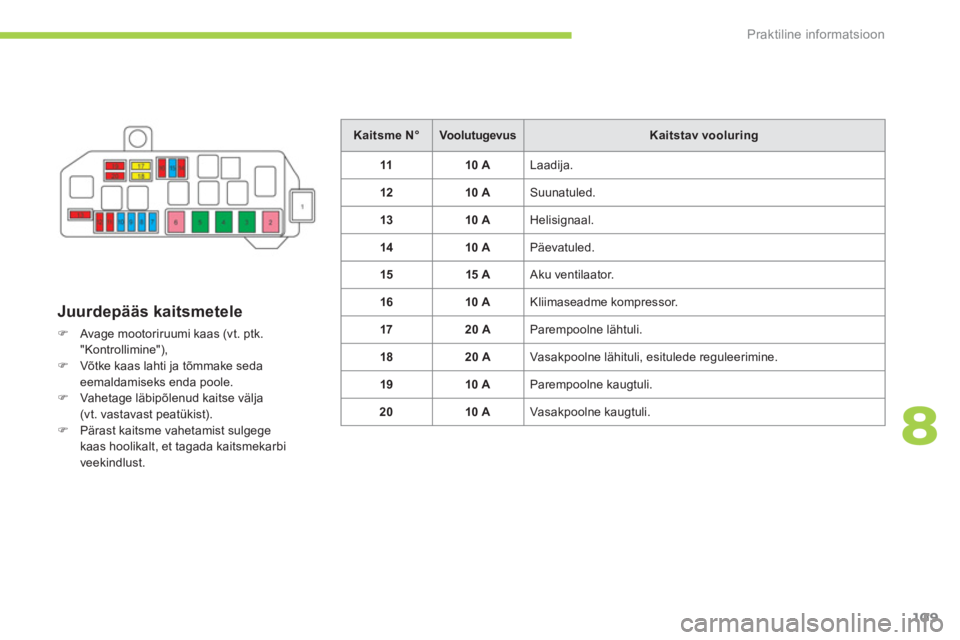

Juurdepääs kaitsmetele
)Avage mootoriruumi kaas (vt. ptk.
"Kontrollimine"), )Võtke kaas lahti ja tõmmake sedaeemaldamiseks enda poole.)Vahet age läbipõlenud kaitse välja(vt. vastavast peatükist).)Pärast kaitsme vahetamist sulgegekaas hoolikalt, et tagada kaitsmekarbi
veekindlust.
Kaitsme N°VoolutugevusKaitstav vooluring
1110 A
Laadija.
12 10 A
Suunatuled.
1
310 A Helisignaal.
1410 A Päevatuled.
1515 A
Aku ventilaator.
1610 A
Kliimaseadme kompressor.
1720 A Parempoolne lähtuli.
1820 A Vasakpoolne lähituli, esitulede reguleerimine.
1
910 A
Parempoolne kaugtuli.
20 10 A
Vasakpoolne kaugtuli.

i !
!
Praktiline informatsioon
110

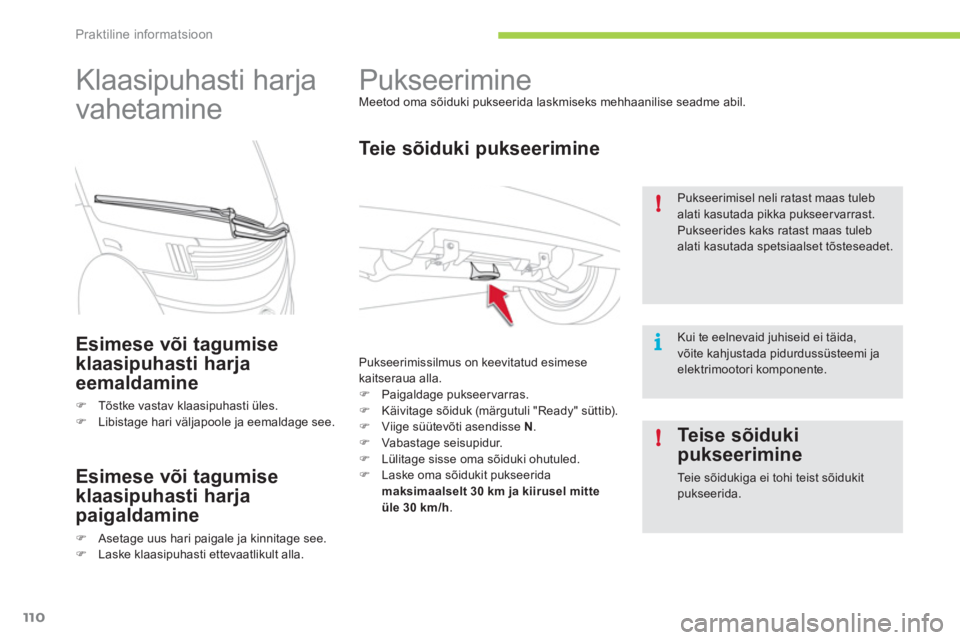

Pukseerimine
Meetod oma sõiduki pukseerida laskmiseks mehhaanilise seadme abil.


Te i e s õ i d u k i pukseerimine

Pukseerimissilmus on keevitatud esimesekaitseraua alla.)
Paigaldage pukseervarras. )
Käivitage sõiduk (märgutuli "Ready" süttib). )
Viige süütevõti asendisse N . )
Vabast age seisupidur. )
Lülitage sisse oma sõiduki ohutuled.)
Laske oma sõidukit pukseeridamaksimaalselt 30 km ja kiirusel mitteüle 30 km/h.


Pukseerimisel neli ratast maas tuleb alati kasutada pikka pukseervarrast.
Pukseerides kaks ratast maas tulebalati kasutada spetsiaalset tõsteseadet.

Kui te eelnevaid juhiseid ei täida, võite kahjustada pidurdussüsteemi ja elektrimootori komponente.









Klaasipuhasti harja
vahetamine
Esimese või tagumise
klaasipuhasti har
ja
eemaldamine
)Tõstke vastav klaasipuhasti üles.)Libistage hari väljapoole ja eemaldage see.

Esimese või tagumise
klaasipuhasti har
ja
paigaldamine
)Asetage uus hari paigale ja kinnitage see.)Laske klaasipuhasti ettevaatlikult alla.



Teise sõiduki
pukseerimine

Te i e s õ i d u k iga ei tohi teist sõidukitpukseerida.
