2011 CITROEN BERLINGO FIRST radio

115
02STEROWANIE PRZY KIEROWNICY

RADIO: wybór następnej zapamiętanej stacji.

Wybór następnego elementu z menu.









RADIO: wybór poprzedniej zapamiętanej stacji.

Wybór poprzedniego elementu z menu.
RADIO: automatyczne wyszukiwanie stacji w górę skali.
CD / MP3 : wybór następnego utworu.
CD : naciśnięcie i przytrzymanie : szybkie odtwarzanie do przodu
Wybór poprzedniego elementu.
RADIO: automatyczne wyszukiwanie stacji w dół skali.
CD / MP3 : wybór poprzedniego utworu.
CD : naciśnięcie i przytrzymanie: szybkie odtwarzanie do tyłu
Wybór następnego elementu.


- Zmiana źródła dźwięku.

- Zatwierdzenie wyboru.


Zwiększenie natężenia dźwięku.
Zmniejszenie natężenia dźwięku.
Wyłączenie dźwięku : jednoczesne naciśnięcie przycisków zwiększeniai zmniejszenia natężeniadźwięku.
Przywrócenie dźwięku:naciśnięcie jednego zprzycisków natężeniadźwięku.

11 7
04
1
2
3
4
1
2
3
AUDIO
Nacisnąć kilka razy przyciskSOURCE i wybrać tuner.

Nacisnąć przycisk BAND A
ST, aby
wybrać zakres fal spośród FM1,
FM2, FMast, AM.

Nacisnąć na krótko jeden z
przycisków, aby przeprowadzićautomatyczne wyszukiwanie stacjiradiowych.

Nacisnąć jeden z przycisków, aby
przeprowadzić ręczne wyszukiwaniestacji radiowych.

Nacisnąć przycisk LIST REFRESH,
aby wyświetlić listę dostępnych stacji
(maksymalnie 30 stacji).

Aby odświeżyć listę, nacisnąć na ponad dwie sekundy.
Środowisko naturalne
(wzniesienia, budynki, tunele, parkingi, podziemia)może uniemożliwić odbiór, również w trybie RDS. Jest to normalne zjawisko w przypadku fal radiowych i nie jest przyczyną usterki radioodtwarzacza.


RDS




RADIO

WYBÓR STACJI RADIOWEJ
Nacisnąć przycisk MENU.
Wybrać RADI
O - CD, a następnie nacisnąć OK.
Wybrać RD
S, a następnie nacisnąćOK. RDS pojawi się na ekranie.

RDS, jeżeli zostanie wyświetlony, umożliwia nieprzerwane słuchanie
tej samej stacji dzięki śledzeniu częstotliwości. W pewnych warunkach,
śledzenie stacji RDS jest niemożliwe na całym obszarze kraju,
ponieważ stacje radiowe nie pokrywają 100% terytorium. Z tego
względu, na niektórych odcinkach może następować zanik sygnału.

118
04
1
2
3
AUDIO
Wkładać wyłącznie płyty o kształcie okrągłym.
Niekt
óre systemy zapobiegające kopiowaniu płyt, znajdujące się
na oryginalnych lub wypalanych płytach CD, mogą powodować
zakłócenia niezależne od jakości odtwarzacza.
Nie naciskać przycisku EJECT, włożyć płytę CD audio do
o
dtwarzacza, następuje automatyczne odtwarzanie płyty.


CD
ODTWARZANIE PŁYTY CD AUDIO


Aby posłuchać płyty, która znajduje się już w odtwarzaczu, należy
nacisnąć kilka razy przycisk SOURCE
i wybrać CD.

Nacisną
ć jeden z przycisków w celu
wybrania utworu na płycie CD.
Nacisnąć przycisk LI
ST REFRESH w celu wyświetlenia listy utworów na płycie.

Nacisnąć i przytrzymać jeden
z przycisków w celu szybkiego
przewijania do przodu lub wstecz.





SŁUCHANIE KOMUNIKATÓW TA
Nacisnąć przycisk TA, aby włączyć lub
wyłączyć odsłuch komunikatów.

Funkc
ja TA (Traffi c Announcement) powoduje priorytetowy odsłuch
komunikatów ostrzegawczych TA. Aby móc działać, funkcja tawymaga prawidłowego odbioru stacji radiowej nadającej tego typu
komunikaty. Z chwilą emisji informacji odsłuch z aktualnego źródła(Radio, CD,...) zostaje automatycznie przerwany, aby przekazać
komunikat TA. Normalny odsłuch źr

119
04
1
2
3
Format MP3, skrót od MPEG 1,2 & 2.5 Audio Layer 3 jest to norma
kompresji audio, która umożliwia umieszczenie kilkudziesięciu
plików muzycznych na jednej płycie CD.

Aby móc odczytać płytę CDR lub wypalaną płytę CDRW, należy
wybrać podczas nagrywania standardy ISO 9660 poziom 1,2 lub Joliet (zalecane).
Jeżeli pł
yta nagrana jest w innym formacie, może być odtwarzana niepoprawnie.

Na jednej płycie zaleca się stosowanie takiego samego standardu nagrywania i najniższej prędkości zapisu (maks. 4x), aby uzyskać
optymalną jakość akustyczną.
W przypadku płyty
CD wielosesyjnej zaleca się stosować standard Joliet.

Radioodtwarzacz odczytuje wyłącznie pliki z rozszerzeniem ".mp3" przy częstotliwości próbkowania 22,05 kHz albo 44,1 kHz.
Pozostałe pliki (.wma, .mp4, .m3u...) nie będą odtwarzane.
Zaleca się ograniczenie nazw plik
ów do 20 znaków, bez używania
znaków specjalnych (np.: " " ? ; ù), aby uniknąć problemów z
odtwarzaniem lub w
yświetlaniem.











CD MP3
INFORMACJE I ZALECENIA

AUDIO

Czyste płyty CD nie są rozpoznawane i mogą uszkodzić system.
Włożyć płytę z kompilacją MP3 do odtwarzacza.
Radioodtwarzacz analizuje wszystkie pliki muzyczne, może to
trwać od kilku do kilkudziesięciu sekund, a następnie rozpoczyna
odtwarzanie.










CD MP3
ODTWARZANIE KOMPILACJI MP3


Na jednej płycie, odtwarzacz CD może odczytać do 255 plików MP3, znajdujących się na 8 poziomach katalogowych. Zaleca sięjednak ograniczyć drzewo katalogów do dwóch poziomów, aby
zmniejszyć czas dostępu do płyty CD.
Podczas odtwarzania, drzewo katalo
gów nie jest zachowane.
Wszystkie pliki są wyświetlane na tym samym poziomie.

Aby posłuchać płyty, która znajdujesię już w odtwarzaczu, należy nacisnąć kilka razy przycisk SOURCE i wybrać CD.
Nacisnąć jeden z przycisków w celu
w
ybrania utworu na płycie CD.

Nacisnąć przycisk LI
ST REFRESH w celu wyświetlenia listy
katalogów kompilacji MP3.

Nacisnąć i przytrzymać jeden
z przycisków w celu szybkiegoprzewijania do przodu lub wstecz.

121
06 ROZKŁAD FUNKCJI EKRANÓW
RADIO-CD FUNKCJA GŁÓWN
A
*

Parametry mogą różnić się w zależności od modelu pojazdu.
WYBÓR A
WYBÓR B...
MONOCHROMATYCZNY A
Wybór A1
Wybór A2
TRYB REG
POWTARZANIE CD
ODTWARZANIE LOSOWE
KONFIGURACJA
SAMOCHODU *


AUTOMATYCZNE WŁĄCZANIE WYCIERACZKI TYLNEJ SZYBY
OPCJE
OŚWIETLENIE TOWARZYSZĄCE
DIAGNO
STYKA
ŚLEDZENIE RDS
PRZEGLĄDANIE
REZYGNACJA


JEDNOSTKI
TEMPERATURA: °CELSJUSZA / °FAHRENHEITA

ZUŻYCIE PALIWA: km/l - l/100 - mp
g


1
2
3
31
2
2
2
2
1
2
3
2
3
1
2
21
2
2
MAIN FUNCTION
CHOICE A
CHOICE B...
Choice A1
CHOICE A2
VEHICLE CONFIG*
REV WIPE ACT
OPTIONS
GUIDE LAMPS
DIAGNOSTICS
CONSULT
ABANDON
UNITS
TEMPERATURE: °CELSIUS/°FAHRENHEIT
F
UEL CONSUMPTION:KM/L - L/100 - MPG
111
2
3
3
111
2
2
RADIO-CD
REG MODE
CD REPEAT
RANDOM PLAY
RDS SEARCH

123

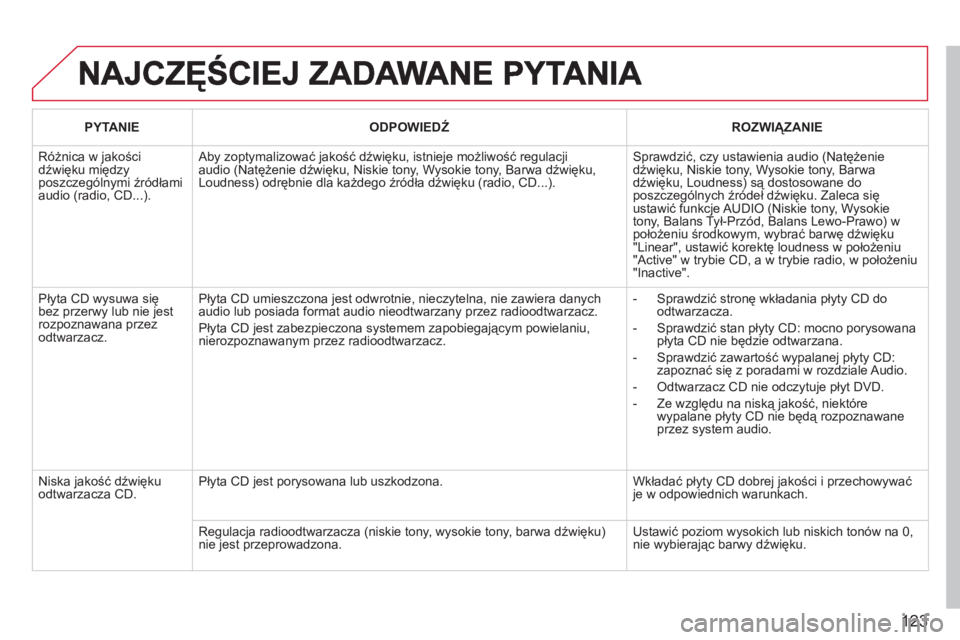

PYTANIE

ODPOWIEDŹ
ROZWIĄZANIE

Różnica w jakościdźwięku międzyposzczególnymi źródłami audio (radio, CD...).

Aby zoptymalizować jakość dźwięku, istnieje możliwość regulacji audio (Natężenie dźwięku, Niskie tony, Wysokie tony, Barwa dźwięku,Loudness) odrębnie dla każdego źródła dźwięku (radio, CD...).

Sprawdzić, czy ustawienia audio (Natężeniedźwięku, Niskie tony, Wysokie tony, Barwa dźwięku, Loudness) są dostosowane doposzczególnych źródeł dźwięku. Zaleca sięustawić funkcje AUDIO (Niskie tony, Wysokietony, Balans Tył-Przód, Balans Lewo-Prawo) wpołożeniu środkowym, wybrać barwę dźwięku"Linear", ustawić korektę loudness w położeniu"Active" w trybie CD, a w trybie radio, w położeniu "Inactive".

Płyta CD wysuwa się bez przerwy lub nie jestrozpoznawana przezodtwarzacz.
Płyta CD umieszczona jest odwrotnie, nieczytelna, nie zawiera danych audio lub posiada format audio nieodtwarzany przez radioodtwarzacz.
Płyta CD jest zabezpieczona systemem zapobiegającym powielaniu, nierozpoznawanym przez radioodtwarzacz.


- Sprawdzić stronę wkładania płyty CD do odtwarzacza.


- Sprawdzić stan płyty CD: mocno porysowanapłyta CD nie będzie odtwarzana.


- Sprawdzić zawartość wypalanej płyty CD: zapoznać się z poradami w rozdziale Audio.


- Odtwarzacz CD nie odczytuje płyt DVD.


- Ze względu na niską jakość, niektóre wypalane płyty CD nie będą rozpoznawane przez system audio.

Niska jakość dźwięku odtwarzacza CD. Płyta CD jest porysowana lub uszkodzona.
Wkładać płyty CD dobrej jakości i przechowywać je w odpowiednich warunkach.
Regulacja radioodtwarzacza (niskie tony, wysokie tony, barwa dźwięku) nie jest przeprowadzona.
Ustawić poziom wysokich lub niskich tonów na 0, nie wybierając barwy dźwięku.

124

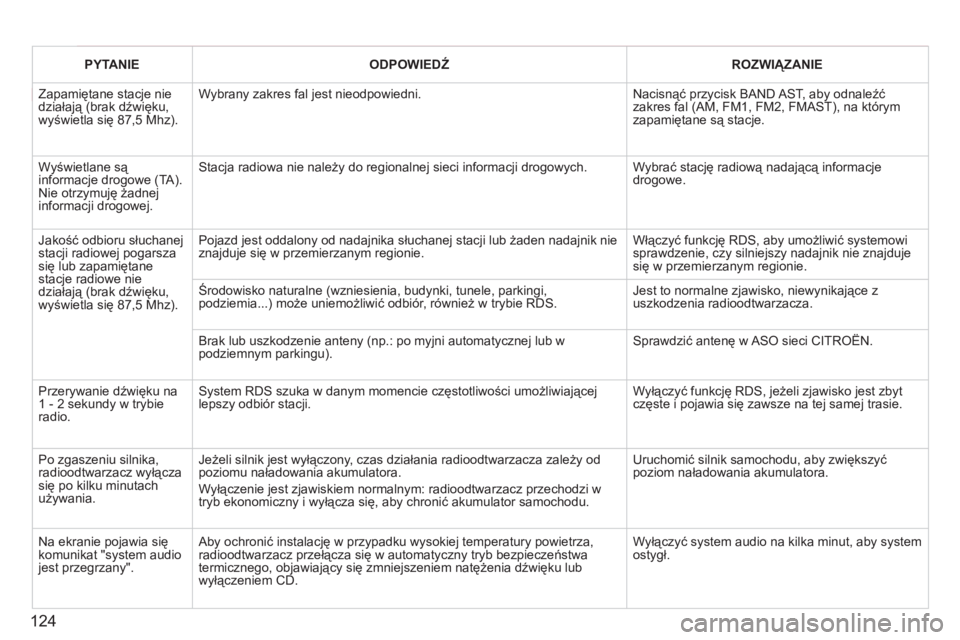

PYTANIE


ODPOWIEDŹ
ROZWIĄZANIE

Zapamiętane stacje nie działają (brak dźwięku, wyświetla się 87,5 Mhz).
Wybrany zakres fal jest nieodpowiedni.
Nacisnąć przycisk BAND AST, aby odnaleźć zakres fal (AM, FM1, FM2, FMAST), na którym zapamiętane są stacje.

Wyświetlane są informacje drogowe (TA). Nie otrzymuję żadnejinformacji drogowej.
Stacja radiowa nie należy do regionalnej sieci informacji drogowych.
Wybrać stację radiową nadającą informacje drogowe.

Jakość odbioru słuchanej stacji radiowej pogarszasię lub zapamiętanestacje radiowe niedziałają (brak dźwięku, wyświetla się 87,5 Mhz).
Pojazd jest oddalony od nadajnika słuchanej stacji lub żaden nadajnik nieznajduje się w przemierzanym regionie.
Włączyć funkcję RDS, aby umożliwić systemowisprawdzenie, czy silniejszy nadajnik nie znajduje się w przemierzanym regionie.
Środowisko naturalne (wzniesienia, budynki, tunele, parkingi,podziemia...) może uniemożliwić odbiór, również w trybie RDS. Jest to normalne zjawisko, niewynikające zuszkodzenia radioodtwarzacza.
Brak lub uszkodzenie anteny (np.: po myjni automatycznej lub w podziemnym parkingu).
Sprawdzić antenę w ASO sieci CITROËN.

Przerywanie dźwięku na 1 - 2 sekundy w trybieradio.
System RDS szuka w danym momencie częstotliwości umożliwiającejlepszy odbiór stacji.
Wyłączyć funkcję RDS, jeżeli zjawisko jest zbytczęste i pojawia się zawsze na tej samej trasie.

Po zgaszeniu silnika, radioodtwarzacz wyłącza się po kilku minutachużywania.
Jeżeli silnik jest wyłączony, czas działania radioodtwarzacza zależy odpoziomu naładowania akumulatora.
Wyłączenie jest zjawiskiem normalnym: radioodtwarzacz przechodzi w tryb ekonomiczny i wyłącza się, aby chronić akumulator samochodu.

Uruchomić silnik samochodu, aby zwiększyćpoziom naładowania akumulatora.
Na ekranie pojawia siękomunikat "system audio jest przegrzany".

Aby ochronić instalację w przypadku wysokiej temperatury powietrza, radioodtwarzacz przełącza się w automatyczny tryb bezpieczeństwa termicznego, objawiający się zmniejszeniem natężenia dźwięku lub wyłączeniem CD.

Wyłączyć system audio na kilka minut, aby system ostygł.

INDEKS OBRAZKOWY
126 -

STANOWISKO KIEROWCY
Wnęka podsufi towa, osłona
przeciwsłoneczna,
lampka sufi towa ............... 14, 58-59
Lusterka wewnętrzne......................57

Zestawy wskaźników, tarcze,
licznik ....................................... 18
Kontrolki.................................19-21
Wskaźniki, wyświetlacze,
ekran ...................................21-25
Regulacja godziny, potencjometr,
zerowanie licznika ...............23-24
Bezpieczniki wewnętrzne ......88-90
Hamulec postojowy, hamulec
ręczny ................................. 64, 78
Wyposażenie z przodu ..........58-59 Podnośniki szyb.......................... 56
Sygnał/światła awaryjne,
warning ..................................... 60
Radioodtwarzacz ............... 113-124
Montaż radioodtwarzacza,
głośników ................................. 93
Ogrzewanie/Klimatyzacja ......26-31


- nawiewy, odmrażanie,
osuszanie,

- klimatyzacja A/C,

- zamknięty obieg powietrza,

- wentylacja.
Otwieranie pokrywy silnika ... 16, 53
