2011 Alfa Romeo Giulietta stop start

120
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
NÖDSTART
Vid nödstart med hjälpbatteri (se Fig. 5) ska man aldrig ansluta
den negativa kabeln (
–) från hjälpbatteriet till den negativa polen
A-fig. 84 på bilens batteri, utan snarare till jordpunkt på
motorn/växellådan.
Innan man öppnar motorhuven ska man se till att
motorn är avstängd och att startnyckeln står på
STOP. Notera vad som står på skylten som sitter på
den främre tvärbalken (fig. 85). Vi rekommenderar att
man tar ur startnyckeln om det finns andra i bilen. Man
bör alltid lämna bilen när startnyckeln tagits ut eller står
på STOP. Under tankningen ska man kontrollera att
motorn inte går och att startnyckeln står på STOP.
fig. 84A0K0180mfig. 85A0K0224m
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:17 Strona 120

150
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING

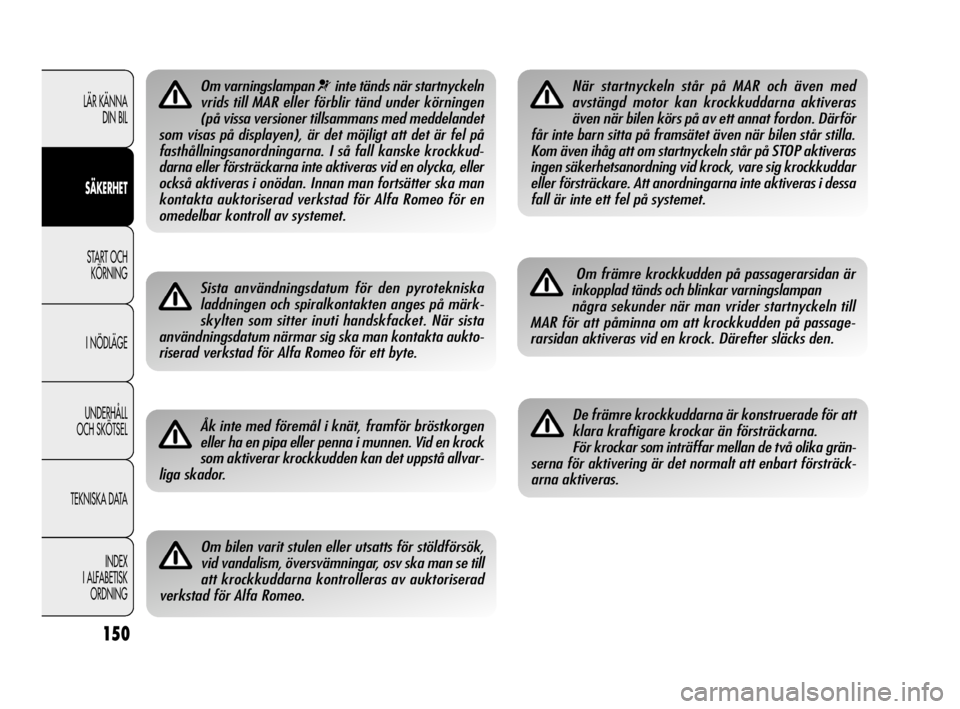

Om varningslampan ¬inte tänds när startnyckeln
vrids till MAR eller förblir tänd under körningen
(på vissa versioner tillsammans med meddelandet
som visas på displayen), är det möjligt att det är fel på
fasthållningsanordningarna. I så fall kanske krockkud-
darna eller försträckarna inte aktiveras vid en olycka, eller
också aktiveras i onödan. Innan man fortsätter ska man
kontakta auktoriserad verkstad för Alfa Romeo för en
omedelbar kontroll av systemet.
Sista användningsdatum för den pyrotekniska
laddningen och spiralkontakten anges på märk-
skylten som sitter inuti handskfacket. När sista
användningsdatum närmar sig ska man kontakta aukto-
riserad verkstad för Alfa Romeo för ett byte.
Åk inte med föremål i knät, framför bröstkorgen
eller ha en pipa eller penna i munnen. Vid en krock
som aktiverar krockkudden kan det uppstå allvar-
liga skador.
Om bilen varit stulen eller utsatts för stöldförsök,
vid vandalism, översvämningar, osv ska man se till
att krockkuddarna kontrolleras av auktoriserad
verkstad för Alfa Romeo.
När startnyckeln står på MAR och även med
avstängd motor kan krockkuddarna aktiveras
även när bilen körs på av ett annat fordon. Därför
får inte barn sitta på framsätet även när bilen står stilla.
Kom även ihåg att om startnyckeln står på STOP aktiveras
ingen säkerhetsanordning vid krock, vare sig krockkuddar
eller försträckare. Att anordningarna inte aktiveras i dessa
fall är inte ett fel på systemet.
Om främre krockkudden på passagerarsidan är
inkopplad tänds och blinkar varningslampan
¬
några sekunder när man vrider startnyckeln till
MAR för att påminna om att krockkudden på passage-
rarsidan aktiveras vid en krock. Därefter släcks den.
De främre krockkuddarna är konstruerade för att
klara kraftigare krockar än försträckarna.
För krockar som inträffar mellan de två olika grän-
serna för aktivering är det normalt att enbart försträck-
arna aktiveras.
131-150 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:32 Strona 150

151
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
START OCH KÖRNING
BIL MED DIESELMOTOR
Gör så här:
❍dra åt handbromsen och lägg växelspaken i friläge
❍vrid startnyckeln till MAR: på instrumentpanelen tänds varnings-
lamporna
moch Y
❍
vänta tills varningslamporna släcks
❍tryck kopplingspedalen i botten utan att trycka på gaspedalen
❍vrid startnyckeln till AVV så snart varningslampan msläckts.
Om man väntar för länge värms glödstiften upp i onödan. Släpp
nyckeln så fort som motorn startar.
Om varningslampan mblinkar under 60 sekun -
der efter starten eller under utdragen start betyder
detta att det finns ett fel i förvärmningen av glöd-
stiften. Om motorn startar går det att köra bilen men
lämna den så snart som möjligt till service hos auktori-
serad verkstad för Alfa Romeo.
Det är förenat med fara att starta motorn i stängda
utrymmen. Motorn förbrukar syre och släpper ut
koldioxid, kolmonoxid och andra giftiga gaser.
STARTA MOTORN
BIL MED BENSINMOTOR
Gör så här:
❍dra åt handbromsen och lägg växelspaken i friläge
❍tryck kopplingspedalen i botten utan att trycka på gaspedalen
❍vrid startnyckeln till AVV och släpp den så fort som motorn
startar.
VARNING
❍Om motorn inte startar vid det första försöket vrider man först
tillbaka nyckeln till STOP innan man gör ett nytt försök.
❍Om varningslamporna Yoch Upå instrumentpanelen båda
lyser när nyckeln står på MAR, bör man vrida nyckeln till STOP
och sedan tillbaka till MAR. Om de förblir tända ska man försöka
med någon annan av de nycklar som medföljer bilen. Om
motorn fortfarande inte går att starta kontaktar man auktori-
serad serviceverkstad för Alfa Romeo.
❍Lämna aldrig bilen med avstängd motor och startnyckeln på
MAR.
151-160 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:39 Strona 151

152
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNINGVi rekommenderar att man under inkörningen av
en ny bil undviker att kräva maximal prestanda,
dvs. inte genomför kraftiga accelerationer, alltför
långa körningar i hög växel, alltför kraftiga inbroms-
ningar osv.
Innan motorn gått igång är servobromsar och
servostyrning inte aktiverade vilket innebär att det
krävs större kraft att trycka ner bromspedalen och
svänga med ratten.
Undvik motorstart under påskjutning, bogsering
eller med hjälp av nedförsbacke. En sådan
manöver kan skada ljuddämparen med inbyggd
katalysator.
När motorn är avstängd ska man aldrig lämna
startnyckeln på MAR eftersom man då belastar
batteriet i onödan.
UPPVÄRMNING AV NYSTARTAD MOTOR
Gör så här:
❍kör långsamt och låt motorn gå på medelhöga varvtal, utan
häftiga tryck på gaspedalen
❍kräv inte en maximal prestanda av bilen under de första kilo-
metrarna. Vi rekommenderar att man väntar med detta tills
visaren på temperaturmätaren för kylvätska börjar röra på sig.
STÄNGA AV MOTORN
Låt motorn gå på riktigt låga varvtal och vrid startnyckeln till STOP.
VARNING Efter en mer krävande körning ska man låta motorn gå
på lägsta varvtal så att temperaturen inne i motorrummet sänks,
innan den sedan stängs av.
Att trycka ner gaspedalen innan motorn stängs av
är helt onödigt. Det förbrukar bara mer bränsle
och kan skada motorn, särskilt om motorn har
turbokompressor.
151-160 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:39 Strona 152

–
–
55 W
55 W
D1S
24 W
10 W
–
–
–
5W
55 W
21 W
21 W
10 W
5W
5W
5WLED
LED
H7
H1
F
PY24W
R10W
LED
LED
LED
W5W
H3
H21W
P21W
C10W
W5W
C5W
W5W
176
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
–
–
D
E
–
B
B
–
–
–
A
E
B
B
C
A
C
A
Lampa Typ Effekt Se fig.130
Positionsljus fram/Varselljus (D.R.L.)
Positionsljus bak
Halvljus
Helljus
Helljus/halvljus
(versioner med Bi-Xenon)
(på version/marknad där detta finns)
Körriktningsvisare fram
Körriktningsvisare bak
Körriktningsvisare på sidorna
Stoppljus
Tredje stoppljus
Skyltljus
Dimstrålkastare
Dimbakljus
Backljus
Takbelysning fram
Belysning bagageutrymme
Belysning i handskfack
Instegsbelysning
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 176

179
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
LAMPGRUPPER BAK
Här finns lampor för positionsljus, stoppljus, körriktningsvisare (fasta
lampgrupper) och backljus och dimbakljus (lampgrupp på baga-
gelucka).
Ta bort den fasta lampgruppen
Gör så här:
❍öppna bagageutrymmet och lossa fästskruven A-fig. 135 till
den bakre lampgruppen
❍dra ut lampgruppen med händerna enligt pilarna i fig. 135
❍lossa kontakten och byt ut aktuell lampa.
POSITIONSLJUS/STOPPLJUS
Dessa ljus består av LED-lampor. Kontakta auktoriserad verkstad
för Alfa Romeo för byte.
KÖRRIKTNINGSVISARE
På den avmonterade lampgruppen lossar man de två skruvarna
A-fig. 136, drar ut lamphållaren och byter lampan B.
fig. 135A0K0184mfig. 136A0K0205m
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 179

181
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
TREDJE STOPPLJUS
Dessa består av LED-lampor och sitter på den inbyggda spoilern
på bagageluckan. Kontakta auktoriserad verkstad för Alfa Romeo
för byte.
SKYLTLJUS
För att byta lampa gör man så här:
❍ta bort den transparenta enheten A-fig. 139
❍vrid lamphållaren B-fig. 140 medsols, dra ut lampan C och
byt den.
fig. 139A0K0147mfig. 140A0K0146m
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 181

20
20
20
5
5
7,5
15
15
20
15
15
15
15
15
5
7,5155
155
155
155
155
155
157
157
157
157
157
157
153
153
153
153
193
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNINGF43
F47
F48
F49
F51
F53
F60
F61
F62
F63
F64
F65
F85
F86
F87
F88
FÖRBRUKARE SÄKRING AMP FIG
Tvåvägspump (vindrutespolare)
Elfönsterhiss fram (förarsida)
Elfönsterhiss fram (passagerarsida)
Div. utrustning
Div. utrustning
+30
Inställning svankstöd
Sätesvärmare fram
Förstärkare BOSE + Subwoofer
Inställning av säte vänster fram
Inställning av säte höger fram
Elektriskt soltak
Cigarrettändare
Strömuttag12V i bagageutrymmet
IBS-sensor för batteriladdning (Start&Stop)
Defroster utvändiga speglar
