För att starta om de olika systemen i bilen gör man så här:
❍vrid startnyckeln till MAR
❍tänd höger körriktningsvisare
❍släck höger körriktningsvisare
❍tänd vänster körriktningsvisare
❍släck vänster körriktningsvisare
❍tänd höger körriktningsvisare
❍släck höger körriktningsvisare
❍tänd vänster körriktningsvisare
❍släck vänster körriktningsvisare
❍vrid startnyckeln till STOP.
Om det efter krocken luktar bensin eller det syns
läckor på bränslesystemet ska man inte starta för
att undvika brandrisk.
INRE UTRUSTNING
FÖRVARINGSFACK
Överfack
För att öppna facket A-fig. 54 trycker man på den punkt som anges
av pilen.
Handskfack
Tryck på handtaget A-fig. 55 för att öppna facket. När facket öppnas
tänds en belysning i det.
I facket finns en hållare för dokument och ett glasögonfodral på
luckan.
fig. 54A0K0142mfig. 55A0K0100m
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 87

94
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
UNDERHÅLL/NÖDSTOPP
Vid nödstopp eller underhåll utan strömförsörjning går det att flytta
taket manuellt (öppna/stänga den främre glaspanelen) på följande
sätt:

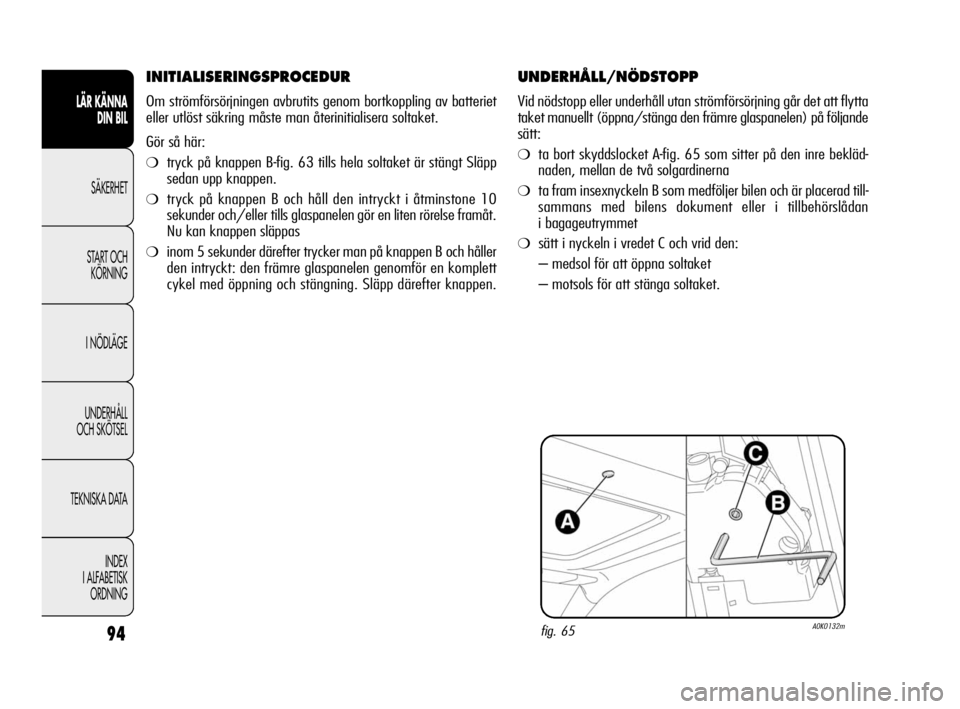

❍ta bort skyddslocket A-fig. 65 som sitter på den inre bekläd-
naden, mellan de två solgardinerna
❍ta fram insexnyckeln B som medföljer bilen och är placerad till-
sammans med bilens dokument eller i tillbehörslådan
i bagageutrymmet
❍sätt i nyckeln i vredet C och vrid den:
– medsol för att öppna soltaket
– motsols för att stänga soltaket.
fig. 65A0K0132m
INITIALISERINGSPROCEDUR
Om strömförsörjningen avbrutits genom bortkoppling av batteriet
eller utlöst säkring måste man återinitialisera soltaket.
Gör så här:
❍tryck på knappen B-fig. 63 tills hela soltaket är stängt Släpp
sedan upp knappen.
❍tryck på knappen B och håll den intryckt i åtminstone 10
sekunder och/eller tills glaspanelen gör en liten rörelse framåt.
Nu kan knappen släppas
❍inom 5 sekunder därefter trycker man på knappen B och håller
den intryckt: den främre glaspanelen genomför en komplett
cykel med öppning och stängning. Släpp därefter knappen.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 94

98
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
ELFÖNSTERHISSAR
Elfönsterhissarna fungerar med startnyckeln på MAR och i cirka 3
minuter efter att man vridit nyckeln till STOP eller tagit ut den och
tills man öppnar en av framdörrarna.
Knapparna sitter på dörrpanelen (samtliga rutor kan styras från
panelen på förarsidan).
Det finns ett klämskydd som aktiveras när rutorna fram/bak hissas
upp.

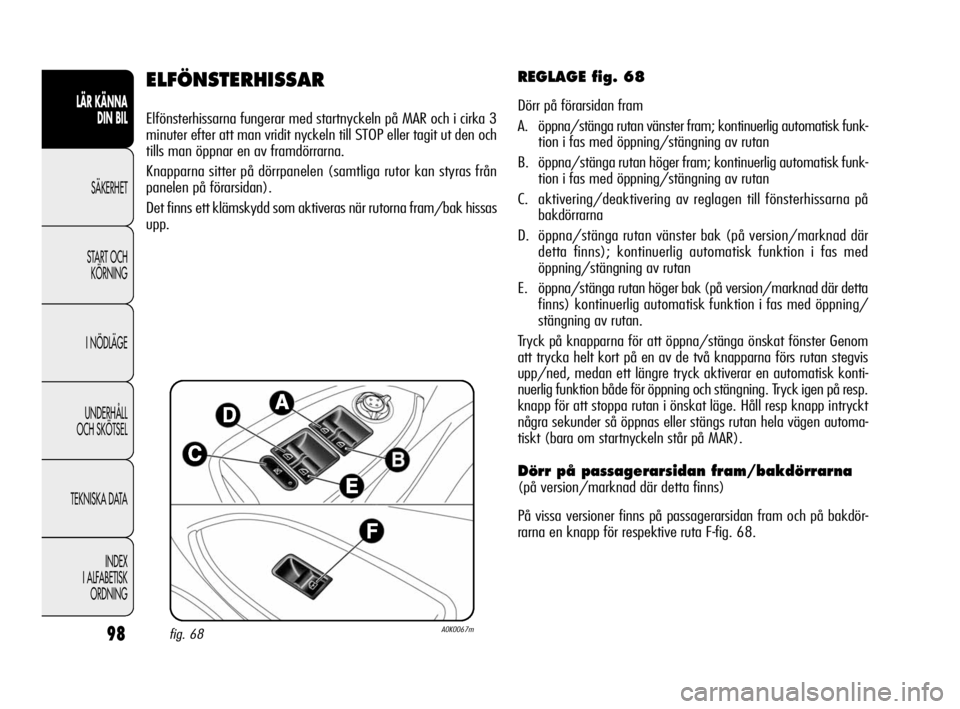

REGLAGE fig. 68
Dörr på förarsidan fram
A. öppna/stänga rutan vänster fram; kontinuerlig automatisk funk-
tion i fas med öppning/stängning av rutan
B. öppna/stänga rutan höger fram; kontinuerlig automatisk funk-
tion i fas med öppning/stängning av rutan
C. aktivering/deaktivering av reglagen till fönsterhissarna på
bakdörrarna
D. öppna/stänga rutan vänster bak (på version/marknad där
detta finns); kontinuerlig automatisk funktion i fas med
öppning/stängning av rutan
E. öppna/stänga rutan höger bak (på version/marknad där detta
finns) kontinuerlig automatisk funktion i fas med öppning/
stängning av rutan.
Tryck på knapparna för att öppna/stänga önskat fönster Genom
att trycka helt kort på en av de två knapparna förs rutan stegvis
upp/ned, medan ett längre tryck aktiverar en automatisk konti-
nuerlig funktion både för öppning och stängning. Tryck igen på resp.
knapp för att stoppa rutan i önskat läge. Håll resp knapp intryckt
några sekunder så öppnas eller stängs rutan hela vägen automa-
tiskt (bara om startnyckeln står på MAR).
Dörr på passagerarsidan fram/bakdörrarna
(på version/marknad där detta finns)
På vissa versioner finns på passagerarsidan fram och på bakdör-
rarna en knapp för respektive ruta F-fig. 68.
fig. 68A0K0067m
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 98

99
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
Kom ihåg att med startnyckeln på STOP (eller inte i) kommer
fönsterhissarna att vara aktiva i ytterligare cirka tre minuter för
att sedan omedelbart avaktiveras när någon dörr öppnas.
VARNING Med klämskydd aktiverat måste man trycka drygt
2 sekunder på knappen
Ëpå fjärrkontrollen för att öppna rutorna,
och i drygt 2 sekunder på knappen
Áför att stänga rutorna.
Skyddet överensstämmer med direktiv 2000/4/EG
om skydd för passagerare om lutar sig ut ur bil.
Felaktig användning av de elektriska fönsterhis-
sarna kan vara farlig. Före och under användning
av fönsterhissar ska man alltid se till att passage-
rare inte utsätts för fara på grund av hissarna eller på
grund av föremål som dras med eller stöts till av rutorna.
När man stiger ur bilen ska man alltid ta ur startnyckeln
ur tändningslåset för att undvika att elfönsterhissarna
oavsiktligen används, något som kan utsätta personer
som är kvar i bilen för fara.
Säkerhetsanordning för klämskydd
På bilen finns en anordning för som skyddar mot klämning vid
öppning och stängning av rutorna fram och bak.
Klämskydd känner av eventuella hinder under stängningen av rutan.
Om hinder upptäcks avbryts omedelbart stängningen och rutan
öppnas istället Anordningen ger alltså även ett skydd när barn i bilen
ofrivilligt sätter i gång fönsterhissarna.
Klämskyddet är aktivt både under manuell och automatisk styrning
av hissarna. När klämskyddet går in kommer stängningen omedel-
bart att avbrytas och därefter kommer rutan att öppnas hela vägen.
Medan detta sker går det inte att på något sätt manövrera fönstret.
VARNING Om klämskyddet behövt ingripa fem gånger i följd inom
en minut eller verkar vara trasigt, kommer den automatiska funk-
tionen för stängning av fönsterrutan att spärras. Bara manuell styr-
ning med tryckningar om en halv sekund var är nu möjlig.
För att återställa systemfunktionerna måste man öppna aktuell
ruta.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 99

116
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
FUNKTIONSSÄTT
Hur motorn stannar
När bilen står still stannar motorn med växeln på friläget och kopp-
lingspedalen släppt.
AnmDet automatiska motorstoppet är endast tillåtet efter att en
hastighet på drygt 10 Km/tim för att undvika upprepade motor-
stopp på mycket låg hastighet.

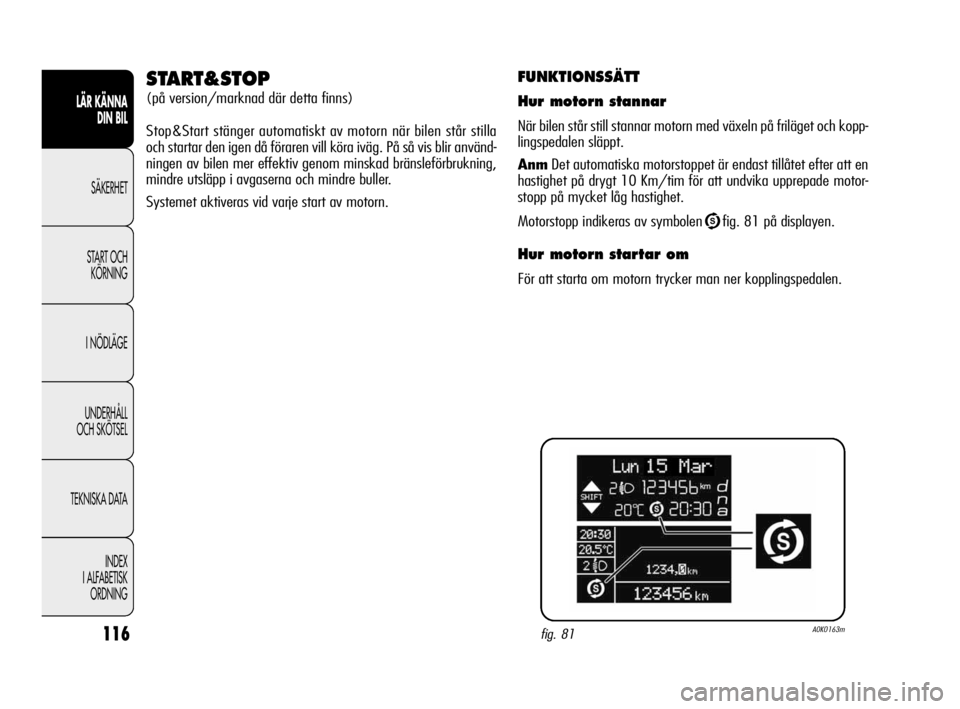

Motorstopp indikeras av symbolen
Ufig. 81 på displayen.
Hur motorn startar om
För att starta om motorn trycker man ner kopplingspedalen.
fig. 81A0K0163m
START&STOP
(på version/marknad där detta finns)
Stop&Start stänger automatiskt av motorn när bilen står stilla
och startar den igen då föraren vill köra iväg. På så vis blir använd-
ningen av bilen mer effektiv genom minskad bränsleförbrukning,
mindre utsläpp i avgaserna och mindre buller.
Systemet aktiveras vid varje start av motorn.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:17 Strona 116

117
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
MANUELL AKTIVERING/DERAKTIVERING

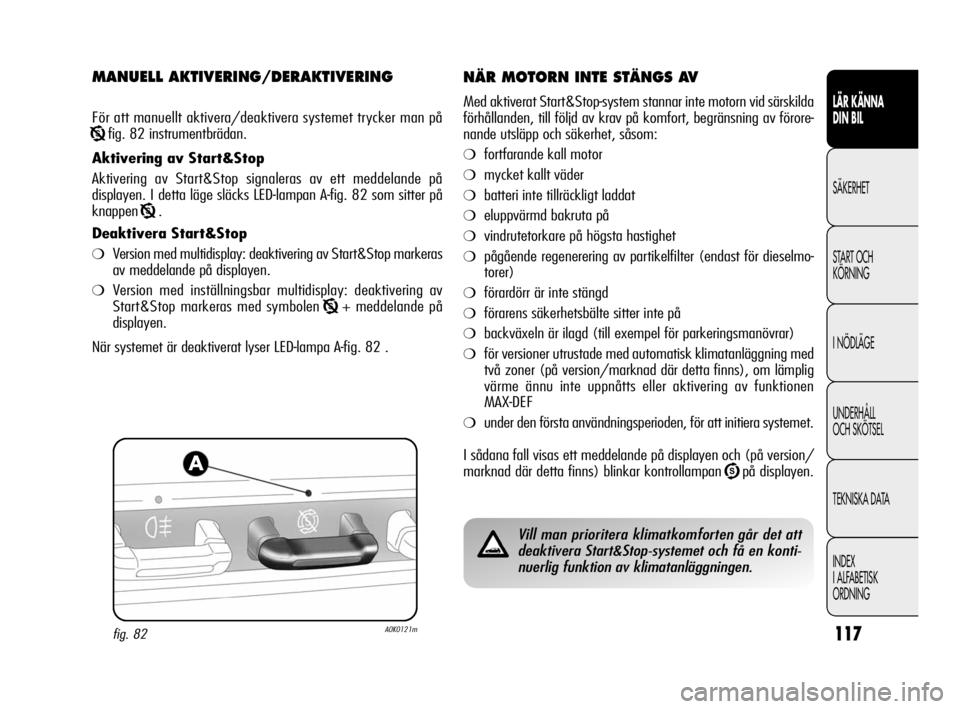

För att manuellt aktivera/deaktivera systemet trycker man på
Tfig. 82 instrumentbrädan.
Aktivering av Start&Stop
Aktivering av Start&Stop signaleras av ett meddelande på
displayen. I detta läge släcks LED-lampan A-fig. 82 som sitter på
knappen
T.
Deaktivera Start&Stop
❍Version med multidisplay: deaktivering av Start&Stop markeras
av meddelande på displayen.
❍Version med inställningsbar multidisplay: deaktivering av
Start&Stop markeras med symbolen
T+ meddelande på
displayen.
När systemet är deaktiverat lyser LED-lampa A-fig. 82 .
fig. 82A0K0121m
NÄR MOTORN INTE STÄNGS AV
Med aktiverat Start&Stop-system stannar inte motorn vid särskilda
förhållanden, till följd av krav på komfort, begränsning av förore-
nande utsläpp och säkerhet, såsom:
❍fortfarande kall motor
❍mycket kallt väder
❍batteri inte tillräckligt laddat
❍eluppvärmd bakruta på
❍vindrutetorkare på högsta hastighet
❍pågående regenerering av partikelfilter (endast för dieselmo-
torer)
❍förardörr är inte stängd
❍förarens säkerhetsbälte sitter inte på
❍backväxeln är ilagd (till exempel för parkeringsmanövrar)
❍för versioner utrustade med automatisk klimatanläggning med
två zoner (på version/marknad där detta finns), om lämplig
värme ännu inte uppnåtts eller aktivering av funktionen
MAX-DEF
❍under den första användningsperioden, för att initiera systemet.
I sådana fall visas ett meddelande på displayen och (på version/
marknad där detta finns) blinkar kontrollampan
Upå displayen.
Vill man prioritera klimatkomforten går det att
deaktivera Start&Stop-systemet och få en konti-
nuerlig funktion av klimatanläggningen.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:17 Strona 117

118
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
Anm
Om kopplingspedalen inte trycks ner senast cirka tre minuter efter
motorns avstängning går det bara att starta om motorn med hjälp
av startnyckeln.
Om Start&Stop-systemet är aktiverat kan man vid oönskade motor-
stopp som på grund av brysk uppsläppning av kopplingspedalen
med ilagd växel ändå starta om motorn genom att man trycker ner
kopplingspedalen helt eller att lägger växelspaken i friläge.
FÖRHÅLLANDEN FÖR OMSTART AV MOTORN
Pga av inställd komfort, begränsning av förorenande utsläpp och
säkerhet kan motorn under vissa förhållanden startas om auto-
matiskt utan någon handling från förarens sida som:
❍batteri inte tillräckligt laddat
❍vindrutetorkare på högsta hastighet
❍reducerat tryck i bromssystemet (till exempel till följd av uppre-
pade tryck på bromspedalen)
❍bil i rörelse (till exempel på lutande väg)
❍stopp av motorn via Start&Stop-systemet som överstiger cirka
tre minuter
❍för versioner utrustade med automatisk klimatanläggning (på
version/marknad där detta finns) för tillräcklig värmekomfort
eller aktivering av funktionen MAX-DEF.
Med ilagd växel sker automatisk omstart av motorn genom ett
tryck på kopplingspedalen. Föraren underrättas genom display-
meddelande och – på version/marknad där detta finns- med blin-
kande symbol
U.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:17 Strona 118

119
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
SÄKERHETSFUNKTIONER
När motorn stängts av med Start&Stop-systemet och föraren lossat
säkerhetsbältet och öppnar förar- eller passagerardörren, kan motorn
bara startas om med startnyckeln.
Detta tillstånd markeras med en summer och eventuellt med blin-
kande symbol
Upå displayen (på vissa versioner tillsammans
med ett meddelande).
ENERGISPARFUNKTION
(på version/marknad där detta finns)
Om man efter en automatisk omstart av motorn inte genomför
någon manöver med bilen under en längre tid (cirka 3 minuter),
stänger Start&Stop-systemet helt av motorn för att spara bränsle.
I detta läge kan start av motorn bara ske med startnyckel.
ANM Det är i alla händelser möjligt att hålla igång motorn genom
att deaktivera Start&Stop-systemet.
VID FELFUNKTION
Om Stop&Start-systemet inte skulle fungera korrekt deaktiveras det.
Symbolen
Ublinkar och på vissa versioner samtidigt som ett
meddelande kommer upp. Se till att kontakta auktoriserad verk-
stad för Alfa Romeo.
NÄR BILEN INTE ANVÄNDS
UNDER EN LÄNGRE TID
När bilen inte används under en längre tid bör koppla från ström-
försörjningen från batteriet.

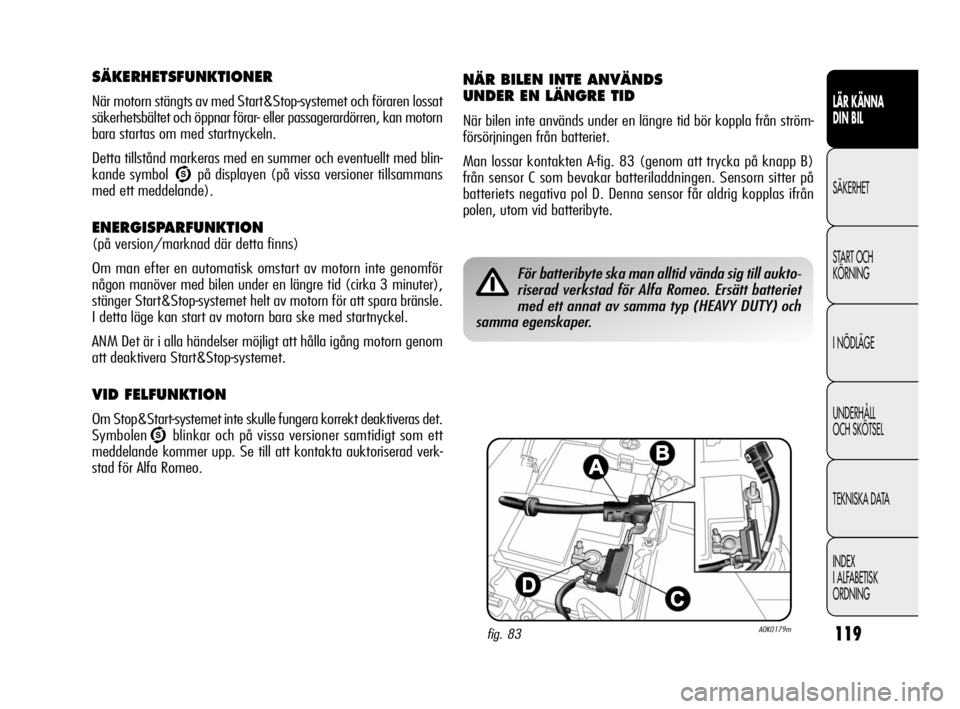

Man lossar kontakten A-fig. 83 (genom att trycka på knapp B)
från sensor C som bevakar batteriladdningen. Sensorn sitter på
batteriets negativa pol D. Denna sensor får aldrig kopplas ifrån
polen, utom vid batteribyte.
fig. 83A0K0179m
För batteribyte ska man alltid vända sig till aukto-
riserad verkstad för Alfa Romeo. Ersätt batteriet
med ett annat av samma typ (HEAVY DUTY) och
samma egenskaper.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:17 Strona 119
