2011 Abarth Punto Evo Instrukcja obsługi (in Polish)

CONOSCENZA
DELLA
VETTURA
16
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
rys. 15F0U2050gAb
WYŚWIETLACZ WIELOFUNKCYJNY
REKONFIGUROWALNY
Samochód wyposażony jest w wyświetlacz
wielofunkcyjny rekonfigurowalny przedstawiający
informacje niezbędne użytkownikowi, w zależności od
wcześniejszych ustawień, podczas jazdy samochodu.EKRAN „STANDARD” rys.15
Na ekranie standardowym wyświetlane są następujące
wskazania:
A Godzina
B Data
D Licznik kilometrów (wyświetlanie kilometrów/mil
przebiegu)
E Sygnalizacja stanu samochodu (np. otwarte drzwi lub
ewentualne oblodzenie drogi, itp.)
F Pozycja ustawienia reflektorów (tylko dla włączonych
świateł mijania)
G Temperatura zewnętrzna
Po obróceniu kluczyka w wyłączniku zapłonu w pozycję
MAR, na wyświetlaczu wyświetli się jako widok główny
wskazanie daty, rys. 15, lub ciśnienia doładowania
turbosprężarki, rys. 16, zgodnie z trybem poprzednio
ustawionym w pozycji menu „Pierwsza str.” („Data” lub
„Info silnika”).
rys. 16F0U196Ab

CONOSCENZA
DELLA
VETTURA
17
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

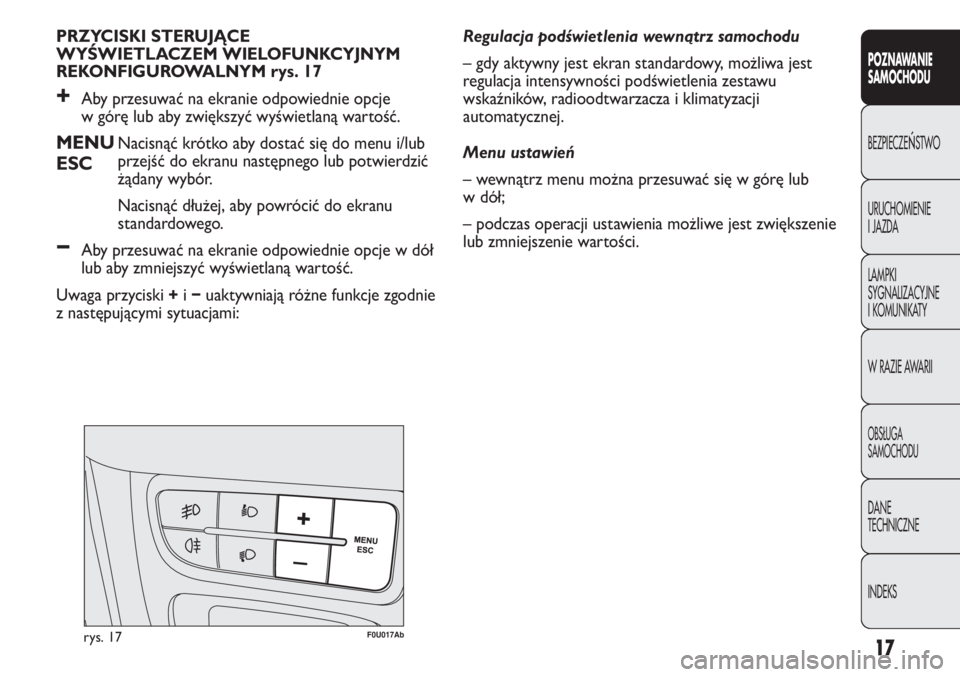

PRZYCISKI STERUJĄCE
WYŚWIETLACZEM WIELOFUNKCYJNYM
REKONFIGUROWALNYM rys. 17
+Aby przesuwać na ekranie odpowiednie opcje
w górę lub aby zwiększyć wyświetlaną wartość.
MENUNacisnąć krótko aby dostać się do menu i/lub
ESCprzejść do ekranu następnego lub potwierdzić
żądany wybór.
Nacisnąć dłużej, aby powrócić do ekranu
standardowego.
−Aby przesuwać na ekranie odpowiednie opcje w dół
lub aby zmniejszyć wyświetlaną wartość.
Uwaga przyciski +i−uaktywniają różne funkcje zgodnie
z następującymi sytuacjami: Regulacja podświetlenia wewnątrz samochodu
– gdy aktywny jest ekran standardowy, możliwa jest
regulacja intensywności podświetlenia zestawu
wskaźników, radioodtwarzacza i klimatyzacji
automatycznej.
Menu ustawień
– wewnątrz menu można przesuwać się w górę lub
w dół;
– podczas operacji ustawienia możliwe jest zwiększenie
lub zmniejszenie wartości.
F0U017Abrys. 17

18
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

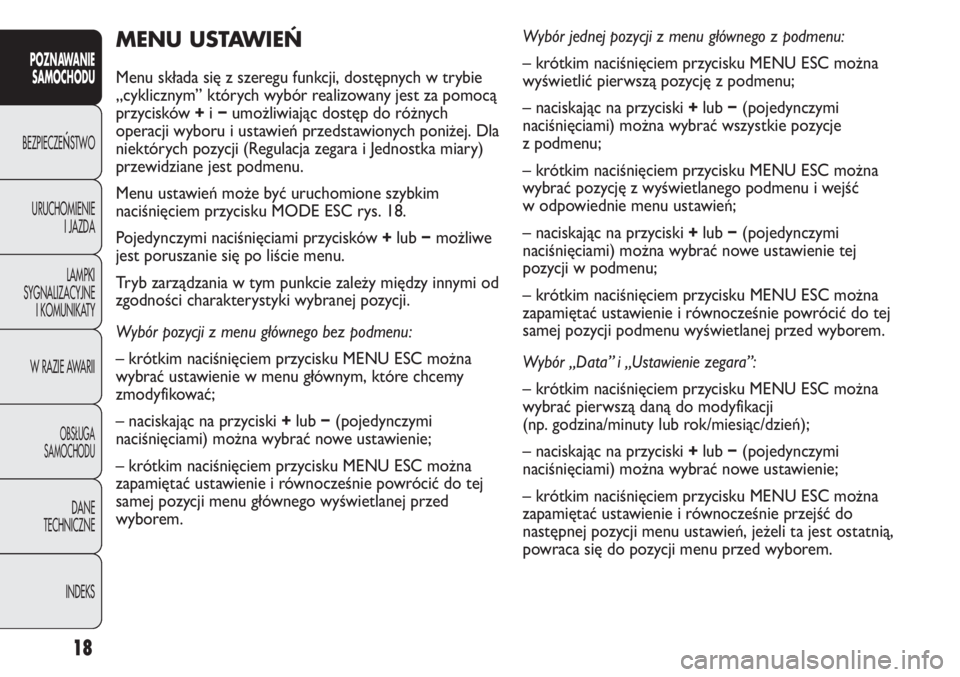

MENU USTAWIEŃ
Menu składa się z szeregu funkcji, dostępnych w trybie
„cyklicznym” których wybór realizowany jest za pomocą
przycisków +i−umożliwiając dostęp do różnych
operacji wyboru i ustawień przedstawionych poniżej. Dla
niektórych pozycji (Regulacja zegara i Jednostka miary)
przewidziane jest podmenu.
Menu ustawień może być uruchomione szybkim
naciśnięciem przycisku MODE ESC rys. 18.
Pojedynczymi naciśnięciami przycisków +lub −możliwe
jest poruszanie się po liście menu.
Tryb zarządzania w tym punkcie zależy między innymi od
zgodności charakterystyki wybranej pozycji.
Wybór pozycji z menu głównego bez podmenu:
– krótkim naciśnięciem przycisku MENU ESC można
wybrać ustawienie w menu głównym, które chcemy
zmodyfikować;
– naciskając na przyciski +lub −(pojedynczymi
naciśnięciami) można wybrać nowe ustawienie;
– krótkim naciśnięciem przycisku MENU ESC można
zapamiętać ustawienie i równocześnie powrócić do tej
samej pozycji menu głównego wyświetlanej przed
wyborem.Wybór jednej pozycji z menu głównego z podmenu:
– krótkim naciśnięciem przycisku MENU ESC można
wyświetlić pierwszą pozycję z podmenu;
– naciskając na przyciski +lub −(pojedynczymi
naciśnięciami) można wybrać wszystkie pozycje
z podmenu;
– krótkim naciśnięciem przycisku MENU ESC można
wybrać pozycję z wyświetlanego podmenu i wejść
w odpowiednie menu ustawień;
– naciskając na przyciski +lub −(pojedynczymi
naciśnięciami) można wybrać nowe ustawienie tej
pozycji w podmenu;
– krótkim naciśnięciem przycisku MENU ESC można
zapamiętać ustawienie i równocześnie powrócić do tej
samej pozycji podmenu wyświetlanej przed wyborem.
Wybór „Data” i „Ustawienie zegara”:
– krótkim naciśnięciem przycisku MENU ESC można
wybrać pierwszą daną do modyfikacji
(np. godzina/minuty lub rok/miesiąc/dzień);
– naciskając na przyciski +lub −(pojedynczymi
naciśnięciami) można wybrać nowe ustawienie;
– krótkim naciśnięciem przycisku MENU ESC można
zapamiętać ustawienie i równocześnie przejść do
następnej pozycji menu ustawień, jeżeli ta jest ostatnią,
powraca się do pozycji menu przed wyborem.

19
CONOSCENZA
DELLA
VETTURAPOZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Dłuższe naciśnięcie przycisku MENU ESC:
– jeżeli znajdujemy się w menu głównym, wychodzi się
z obszaru menu ustawień;
– jeżeli znajdujemy się w innym punkcie menu (na
poziomie ustawień jednej z pozycji podmenu, na
poziomie podmenu lub na poziomie ustawień jednej
z pozycji menu głównego) wychodzi się do poziomu
menu głównego;
– zostaną zachowane tylko modyfikacje już zapamiętane
przez użytkownika (potwierdzone już naciśnięciem
przycisku MENU ESC).
Obszar menu ustawień jest tymczasowy; po wyjściu
z menu spowodowanego upłynięciem tego okresu,
zachowane zostaną tylko modyfikacje już zapamiętane
przez użytkownika (potwierdzone naciśnięciem krótkim
przycisku MENU ESC).Menu składa się z następujących pozycji:
– MENU
– BEEP SZYBKOŚCI
– SWIAT. CORNERING
– CZUJ DESZCZU
(dla wersji/rynków, gdzie przewidziano)
– AKTYWACJA/DANE TRIP B
– REG. GODZINY
– REGUL. DATY
– PIERWSZA STR
– ZOB. RADIO
– AUTOCLOSE
– JED. POMIARU
– JĘZYK
– NAT. AKUST.
– NAT. PRZYC.
– BEEP/BUZZ. PASÓW
– SERVICE
– AIR BAG/BAG PASAŻERA
– ŚWIATŁA DZIENNE
– WYJŚCIE MENU
rys. 18F0U017Ab

CONOSCENZA
DELLA
VETTURA
20
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

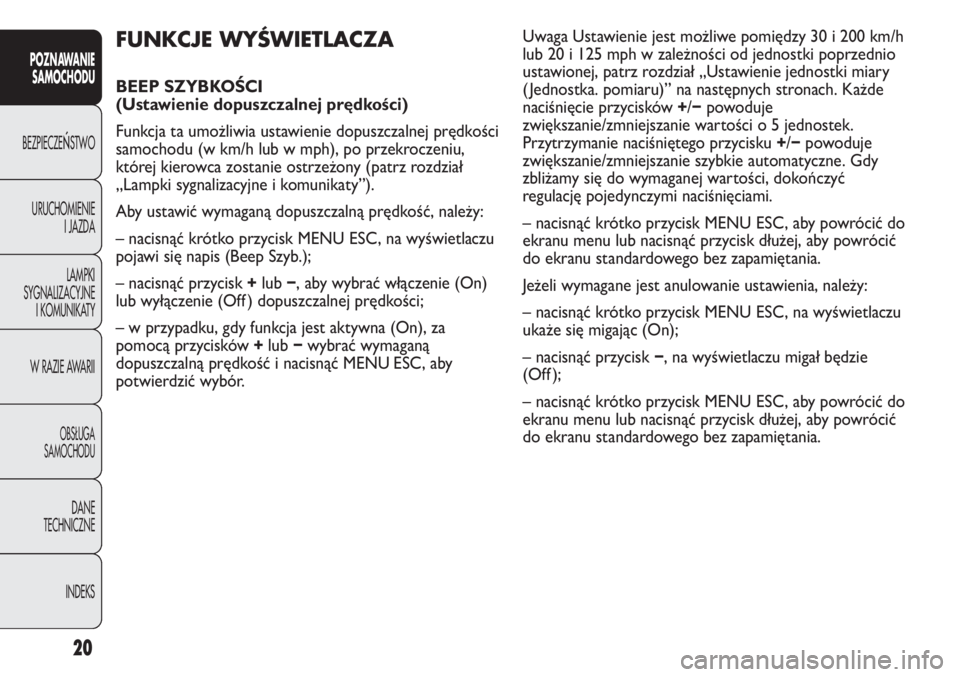

FUNKCJE WYŚWIETLACZA
BEEP SZYBKOŚCI
(Ustawienie dopuszczalnej prędkości)
Funkcja ta umożliwia ustawienie dopuszczalnej prędkości
samochodu (w km/h lub w mph), po przekroczeniu,
której kierowca zostanie ostrzeżony (patrz rozdział
„Lampki sygnalizacyjne i komunikaty”).
Aby ustawić wymaganą dopuszczalną prędkość, należy:
– nacisnąć krótko przycisk MENU ESC, na wyświetlaczu
pojawi się napis (Beep Szyb.);
– nacisnąć przycisk +lub −, aby wybrać włączenie (On)
lub wyłączenie (Off ) dopuszczalnej prędkości;
– w przypadku, gdy funkcja jest aktywna (On), za
pomocą przycisków +lub −wybrać wymaganą
dopuszczalną prędkość i nacisnąć MENU ESC, aby
potwierdzić wybór.Uwaga Ustawienie jest możliwe pomiędzy 30 i 200 km/h
lub 20 i 125 mph w zależności od jednostki poprzednio
ustawionej, patrz rozdział „Ustawienie jednostki miary
( Jednostka. pomiaru)” na następnych stronach. Każde
naciśnięcie przycisków +/−powoduje
zwiększanie/zmniejszanie wartości o 5 jednostek.
Przytrzymanie naciśniętego przycisku +/−powoduje
zwiększanie/zmniejszanie szybkie automatyczne. Gdy
zbliżamy się do wymaganej wartości, dokończyć
regulację pojedynczymi naciśnięciami.
– nacisnąć krótko przycisk MENU ESC, aby powrócić do
ekranu menu lub nacisnąć przycisk dłużej, aby powrócić
do ekranu standardowego bez zapamiętania.
Jeżeli wymagane jest anulowanie ustawienia, należy:
– nacisnąć krótko przycisk MENU ESC, na wyświetlaczu
ukaże się migając (On);
– nacisnąć przycisk −, na wyświetlaczu migał będzie
(Off );
– nacisnąć krótko przycisk MENU ESC, aby powrócić do
ekranu menu lub nacisnąć przycisk dłużej, aby powrócić
do ekranu standardowego bez zapamiętania.

CONOSCENZA
DELLA
VETTURA
21
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
– nacisnąć krótko przycisk MENU ESC, aby powrócić do
ekranu menu lub nacisnąć przycisk dłużej, aby powrócić
do ekranu standardowego bez zapamiętania.

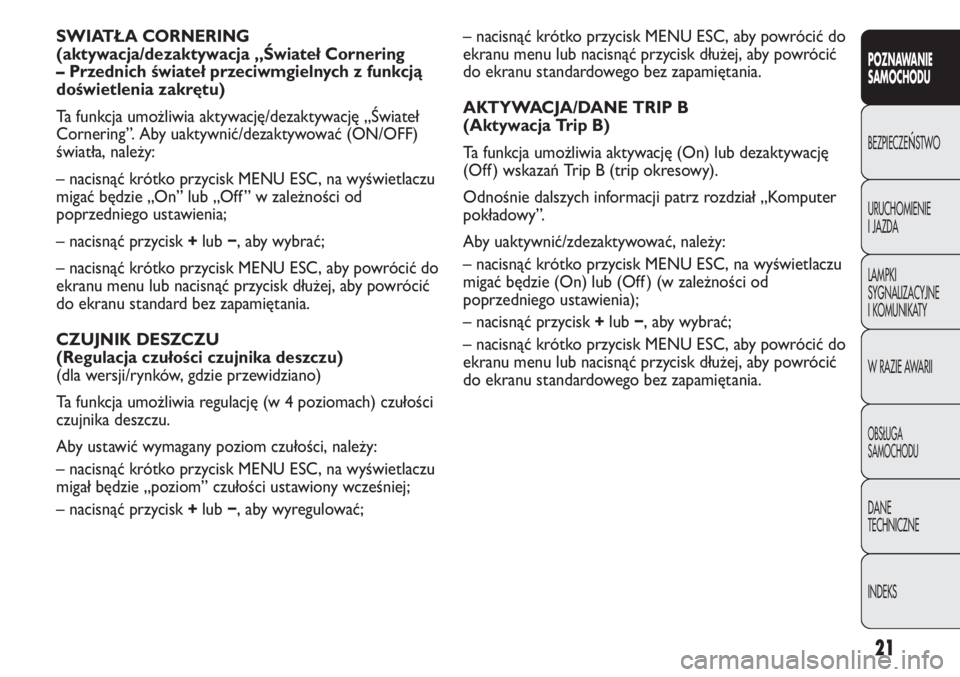

AKTYWACJA/DANE TRIP B
(Aktywacja Trip B)
Ta funkcja umożliwia aktywację (On) lub dezaktywację
(Off ) wskazań Trip B (trip okresowy).
Odnośnie dalszych informacji patrz rozdział „Komputer
pokładowy”.
Aby uaktywnić/zdezaktywować, należy:
– nacisnąć krótko przycisk MENU ESC, na wyświetlaczu
migać będzie (On) lub (Off ) (w zależności od
poprzedniego ustawienia);
– nacisnąć przycisk +lub −, aby wybrać;
– nacisnąć krótko przycisk MENU ESC, aby powrócić do
ekranu menu lub nacisnąć przycisk dłużej, aby powrócić
do ekranu standardowego bez zapamiętania. SWIATŁA CORNERING
(aktywacja/dezaktywacja „Świateł Cornering
– Przednich świateł przeciwmgielnych z funkcją
doświetlenia zakrętu)
Ta funkcja umożliwia aktywację/dezaktywację „Świateł
Cornering”. Aby uaktywnić/dezaktywować (ON/OFF)
światła, należy:
– nacisnąć krótko przycisk MENU ESC, na wyświetlaczu
migać będzie „On” lub „Off ” w zależności od
poprzedniego ustawienia;
– nacisnąć przycisk +lub −, aby wybrać;
– nacisnąć krótko przycisk MENU ESC, aby powrócić do
ekranu menu lub nacisnąć przycisk dłużej, aby powrócić
do ekranu standard bez zapamiętania.
CZUJNIK DESZCZU
(Regulacja czułości czujnika deszczu)
(dla wersji/rynków, gdzie przewidziano)
Ta funkcja umożliwia regulację (w 4 poziomach) czułości
czujnika deszczu.
Aby ustawić wymagany poziom czułości, należy:
– nacisnąć krótko przycisk MENU ESC, na wyświetlaczu
migał będzie „poziom” czułości ustawiony wcześniej;
– nacisnąć przycisk +lub −, aby wyregulować;

CONOSCENZA
DELLA
VETTURA
22
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

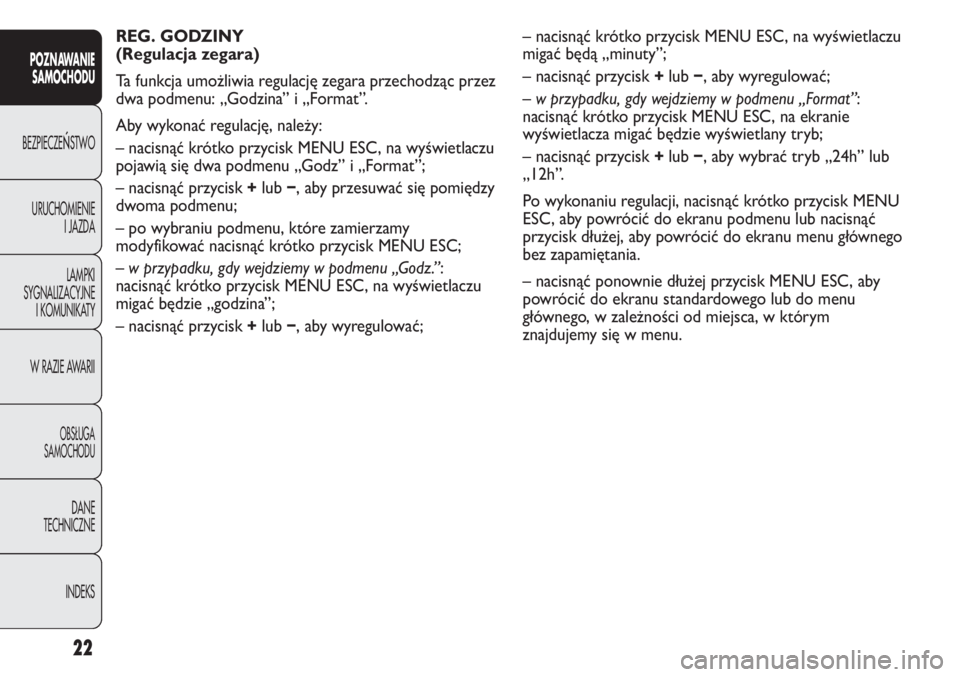

REG. GODZINY
(Regulacja zegara)
Ta funkcja umożliwia regulację zegara przechodząc przez
dwa podmenu: „Godzina” i „Format”.
Aby wykonać regulację, należy:
– nacisnąć krótko przycisk MENU ESC, na wyświetlaczu
pojawią się dwa podmenu „Godz” i „Format”;
– nacisnąć przycisk +lub −, aby przesuwać się pomiędzy
dwoma podmenu;
– po wybraniu podmenu, które zamierzamy
modyfikować nacisnąć krótko przycisk MENU ESC;
–w przypadku, gdy wejdziemy w podmenu „Godz.”:
nacisnąć krótko przycisk MENU ESC, na wyświetlaczu
migać będzie „godzina”;
– nacisnąć przycisk +lub −, aby wyregulować;– nacisnąć krótko przycisk MENU ESC, na wyświetlaczu
migać będą „minuty”;
– nacisnąć przycisk +lub −, aby wyregulować;
–w przypadku, gdy wejdziemy w podmenu „Format”:
nacisnąć krótko przycisk MENU ESC, na ekranie
wyświetlacza migać będzie wyświetlany tryb;
– nacisnąć przycisk +lub −, aby wybrać tryb „24h” lub
„12h”.
Po wykonaniu regulacji, nacisnąć krótko przycisk MENU
ESC, aby powrócić do ekranu podmenu lub nacisnąć
przycisk dłużej, aby powrócić do ekranu menu głównego
bez zapamiętania.
– nacisnąć ponownie dłużej przycisk MENU ESC, aby
powrócić do ekranu standardowego lub do menu
głównego, w zależności od miejsca, w którym
znajdujemy się w menu.

CONOSCENZA
DELLA
VETTURA
23
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
PIERWSZA STR.
(wyświetlanie informacji na ekranie głównym)
Ta funkcja umożliwia wybór typu informacji, którą
chcemy wyświetlić na ekranie głównym. Można
wyświetlić wskazanie daty lub ciśnienia
turbodoładowania turbosprężarki.
Aby dokonać wyboru, należy:
– nacisnąć krótko przycisk MENU ESC, na wyświetlaczu
pojawi się napis „Pierwsza strona”;
– nacisnąć ponownie krótko przycisk MENU ESC, aby
wyświetlić „Data” i „Info silnika”;
– nacisnąć przycisk +lub −aby wybrać typ wyświetlania,
który chcemy zobaczyć na ekranie głównym
wyświetlacza;
– nacisnąć krótko przycisk MENU ESC, aby powrócić do
ekranu menu lub nacisnąć przycisk dłużej, aby powrócić
do ekranu standardowego bez zapamiętania.
Po obróceniu kluczyka w wyłączniku zapłonu
w położenie MAR, na wyświetlaczu, po zakończeniu fazy
inicjalizującej, zostaną wyświetlone informacje ustawione
poprzednio za pomocą funkcji „Pierwsza str” menu. REGUL. DATY
(Regulacja daty)
Ta funkcja umożliwia uaktualnienie daty (dzień – miesiąc
– rok).
Aby uaktualnić datę, należy:
– nacisnąć krótko przycisk MENU ESC, na wyświetlaczu
migać będzie „dzień” (gg);
– nacisnąć przycisk +lub −, aby wyregulować;
– nacisnąć krótko przycisk MENU ESC, na wyświetlaczu
migać będzie „miesiąc” (mm);
– nacisnąć przycisk +lub −, aby wyregulować;
– nacisnąć krótko przycisk MENU ESC, na wyświetlaczu
migać będzie „rok” (aaaa);
– nacisnąć przycisk +lub −, aby wyregulować.
Uwaga Każdorazowe naciśnięcie przycisków +lub −
powoduje zwiększenie lub zmniejszenie o jedną
jednostkę. Przytrzymanie naciśniętego przycisku
powoduje szybkie automatyczne zwiększenie/
zmniejszenie wartości. Gdy zbliżamy się do wymaganej
wartości, dokończyć regulację pojedynczymi
naciśnięciami.
– nacisnąć krótko przycisk MENU ESC, aby powrócić do
ekranu menu lub nacisnąć przycisk dłużej, aby powrócić
do ekranu standardowego bez zapamiętania.
