2011.5 Peugeot Boxer Handleiding (in Dutch)

159
9
TECHNISCHE GEGEVEN
S

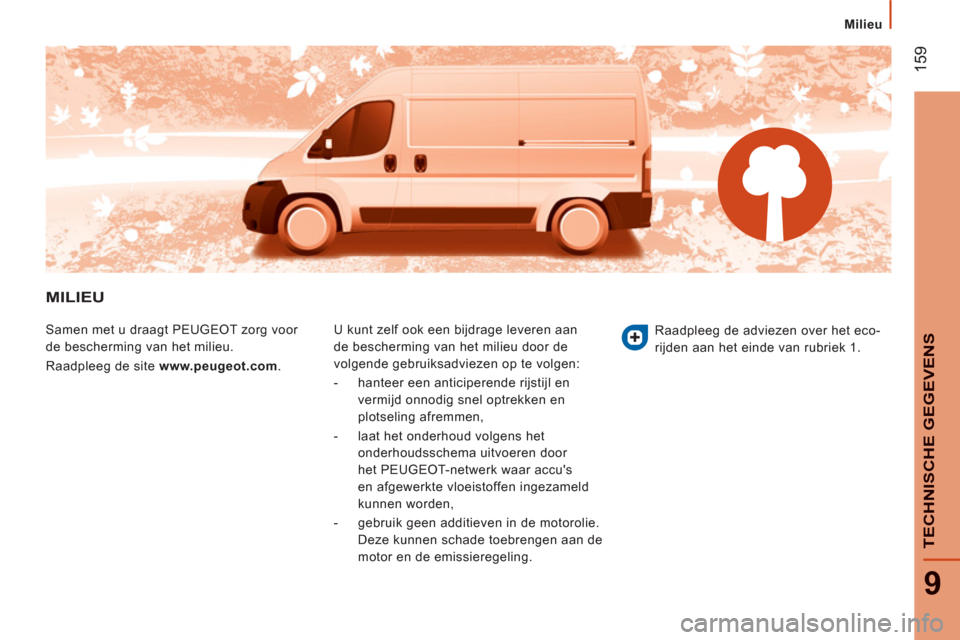

Milieu
MILIEU
Samen met u draagt PEUGEOT zorg voor
de bescherming van het milieu.
Raadpleeg de site www.peugeot.com . U kunt zelf ook een bijdrage leveren aan
de bescherming van het milieu door de
volgende gebruiksadviezen op te volgen:


- hanteer een anticiperende rijstijl en
vermijd onnodig snel optrekken en
plotseling afremmen,

- laat het onderhoud volgens het
onderhoudsschema uitvoeren door
het PEUGEOT-netwerk waar accu's
en afgewerkte vloeistoffen ingezameld
kunnen worden,

- gebruik geen additieven in de motorolie.
Deze kunnen schade toebrengen aan de
motor en de emissieregeling. Raadpleeg de adviezen over het eco-
rijden aan het einde van rubriek 1.

160


Afmetingen

161
9
TECHNISCHE GEGEVEN
S

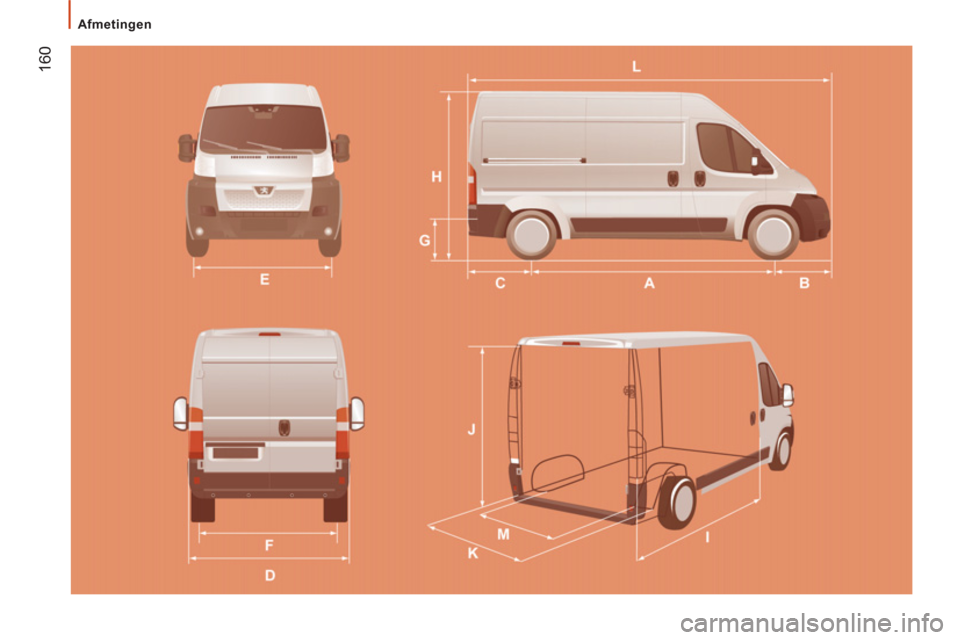

Afmetingen

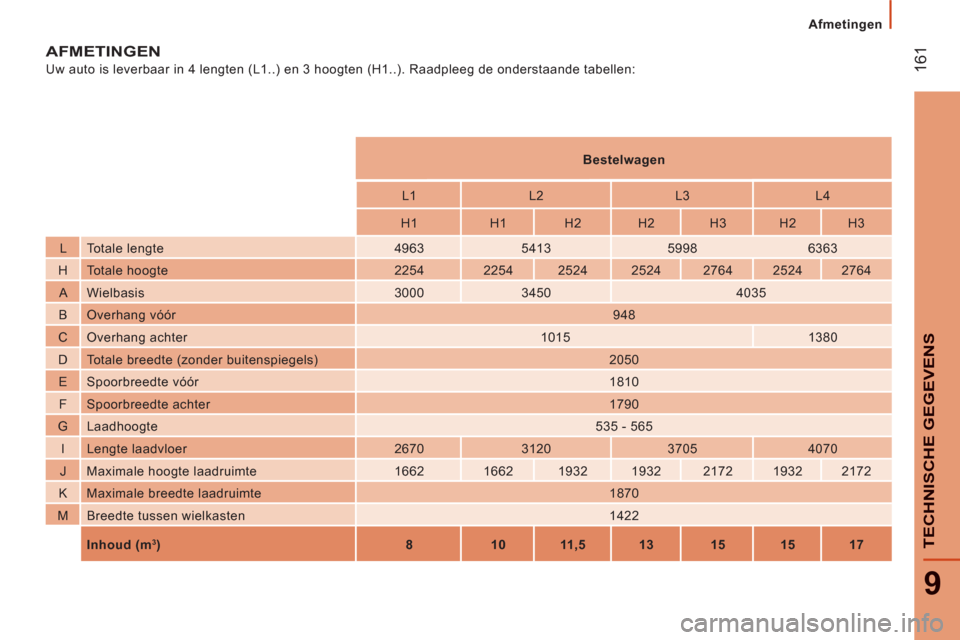

AFMETINGEN
Uw auto is leverbaar in 4 lengten (L1..) en 3 hoogten (H1..). Raadpleeg de onderstaande tabellen:






Bestelwagen






L1
L2
L3
L4





H1
H1
H2
H2
H3
H2
H3

L Totale lengte
4963
5413
5998
6363

H Totale hoogte
2254
2254
2524
2524
2764
2524
2764

A Wielbasis
3000
3450
4035

B Overhang vóór

948

C Overhang achter
1015
1380

D Totale breedte (zonder buitenspiegels)
2050

E Spoorbreedte vóór
1810

F Spoorbreedte achter
1790

G Laadhoogte

535 - 565

I Lengte laadvloer
2670
3120
3705
4070

J Maximale hoogte laadruimte
1662
1662
1932
1932
2172
1932
2172

K Maximale breedte laadruimte
1870

M Breedte tussen wielkasten
1422





Inhoud (m3)

8


10


11,5


13


15


15


17

162


Afmetingen

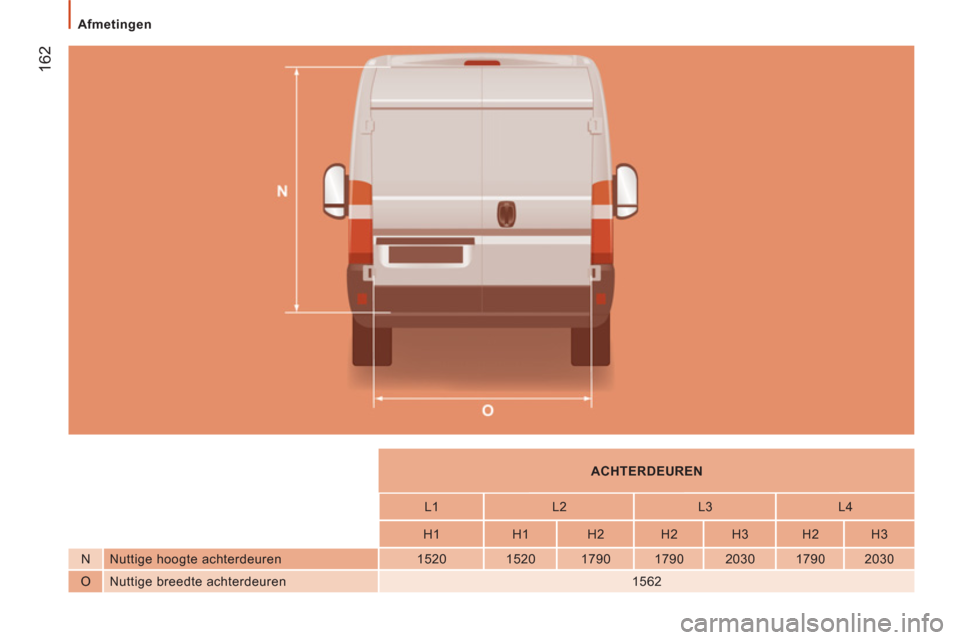

ACHTERDEUREN






L1
L2
L3
L4





H1
H1
H2
H2
H3
H2
H3

N Nuttige hoogte achterdeuren
1520
1520
1790
1790
2030
1790
2030

O Nuttige breedte achterdeuren
1562

163
9
TECHNISCHE GEGEVEN
S
Afmetingen





SCHUIFDEUR






L1
L2
L3
L4





H1
H1
H2
H2
H3
H2
H3

P Hoogte schuifdeur
1485
1485
1755

Q Breedte schuifdeur
1075
1250

164


Afmetingen

9
TECHNISCHE GEGEVEN
S
Afmetingen

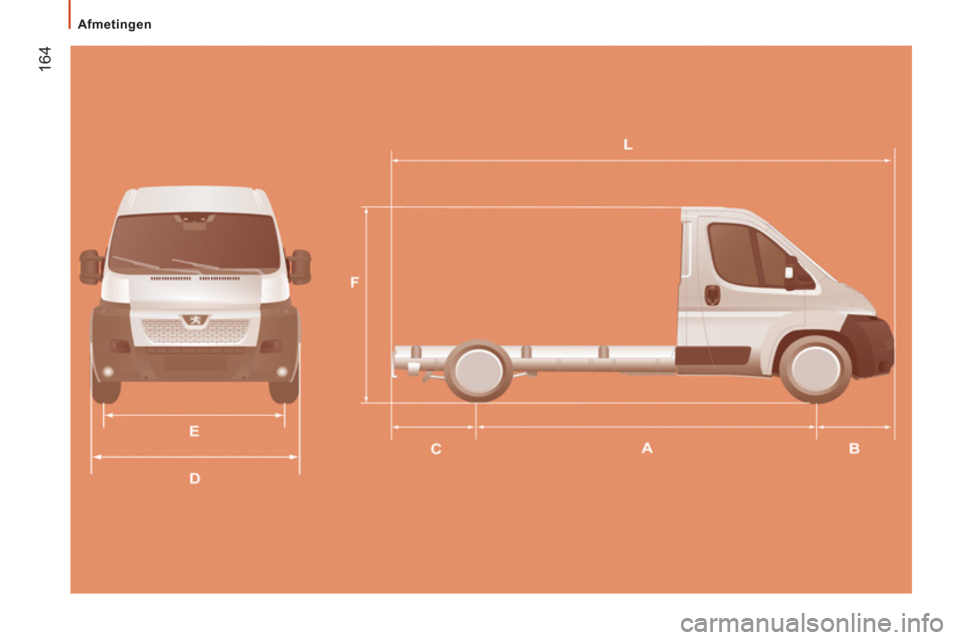

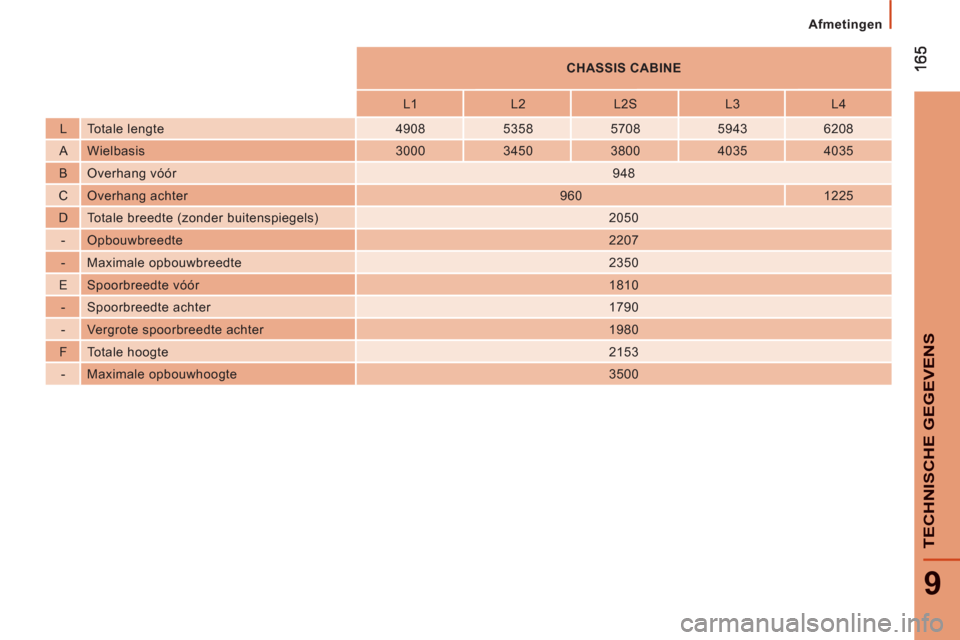

CHASSIS CABINE






L1
L2
L2S
L3
L4

L Totale lengte
4908
5358
5708
5943
6208

A Wielbasis
3000
3450
3800
4035
4035

B Overhang vóór

948

C Overhang achter
960
1225

D Totale breedte (zonder buitenspiegels)
2050

- Opbouwbreedte

2207

- Maximale opbouwbreedte
2350

E Spoorbreedte vóór
1810

- Spoorbreedte achter
1790

- Vergrote spoorbreedte achter
1980

F Totale hoogte

2153

- Maximale opbouwhoogte
3500

166


Afmetingen




L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860
