PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
OPMERKINGGa als volgt te werk als op de hierboven be-
schreven werkwijze de voorgeschreven
vrije slag van de koppelingshendel niet
wordt gehaald.1. Draai de stelbout bij de koppe-
lingshendel richting (a) om de koppe-
lingskabel losser te stellen.
2. Draai de borgmoer bij het carter los.
3. Draai de stelmoer van de koppelings-
speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelmoer richting (b) voor minder vrije
slag van de koppelingshendel.
4. Draai de borgmoer aan.
DAU22273
Remlichtschakelaars Het remlicht, dat wordt geactiveerd door het
rempedaal en de remhendel, moet oplich-
ten nét voordat de remmen aangrijpen. Stel
de remlichtschakelaar achter indien nodig
als volgt af. De remlichtschakelaar voor
dient te worden afgesteld door een Yamaha
dealer.
Verdraai de stelmoer van de achterste rem-
lichtschakelaar en houd daarbij de remlicht-
schakelaar vast. Draai de stelmoer in de
richting (a) om het remlicht eerder te laten
branden. Draai de stelmoer in de richting (b)
om het remlicht later te laten branden.
DAU22392
Controleren van voor- en achter-
remblokken De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU36890
Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicator, zodat het remblok kan worden ge-
controleerd zonder de rem te hoeven
demonteren. Bekrachtig de rem en let op de
stand van de slijtage-indicator om de rem-
blokslijtage te controleren. Wanneer een
remblok zover is afgesleten dat de slijtage-
1. Borgmoer
2. Stelmoer voor vrije slag remhendel (carter)
1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
2
(b) (a)
1
1
1. Slijtage-indicator remblok
U13SD2D0.book Page 23 Wednesday, August 5, 2009 2:09 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
indicator de remschijf bijna raakt, vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
DAU46291
Remblokken achterrem
Elk achterremblok is voorzien van slijtage-
indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-indi-
catorgroeven om de remblokslijtage te con-
troleren. Wanneer een remblok zover is
afgesleten dat een slijtage-indicatorgroef
bijna zichtbaar is, vraag dan een Yamaha-
dealer de remblokken als set te vervangen.
DAU22580
Controleren van remvloeistofni-
veau Voorrem
Achterrem
Bij een tekort aan remvloeistof kan lucht het
remsysteem binnendringen, waarna de
remwerking mogelijk minder effectief is.Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lekka-
ge in het remsysteem. Als het remvloeistof-
niveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.
Neem de volgende voorzorgsmaatregelen
in acht:


Bij het controleren van het remvloei-
stofniveau moet het bovenvlak van het
remvloeistofreservoir horizontaal
staan.


Gebruik uitsluitend de voorgeschreven
kwaliteit remvloeistof, anders kunnen
de rubber afdichtingen verslechteren
en zo lekkage en slechte remwerking
teweegbrengen.


Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
remwerking verslechteren.


Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreservoir
kan binnendringen. Water zal het
1. Slijtage-indicatorgroef remblok
1
1
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
Aanbevolen remvloeistof:
DOT 4
U13SD2D0.book Page 24 Wednesday, August 5, 2009 2:09 PM

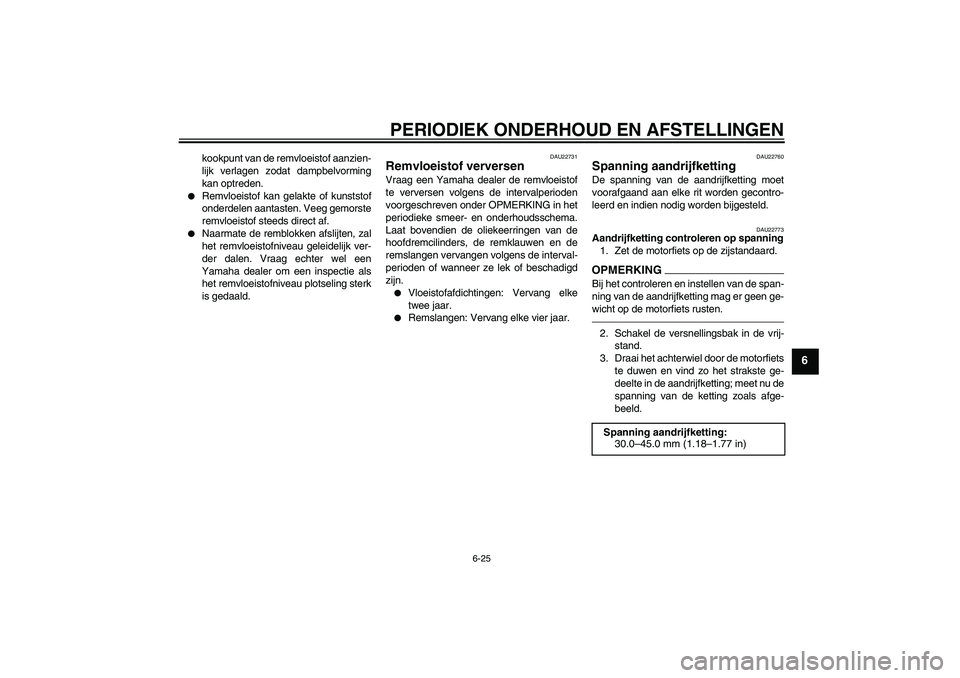

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
kookpunt van de remvloeistof aanzien-
lijk verlagen zodat dampbelvorming
kan optreden.


Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.


Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
DAU22731
Remvloeistof verversen Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de oliekeerringen van de
hoofdremcilinders, de remklauwen en de
remslangen vervangen volgens de interval-
perioden of wanneer ze lek of beschadigd
zijn.

Vloeistofafdichtingen: Vervang elke
twee jaar.


Remslangen: Vervang elke vier jaar.
DAU22760
Spanning aandrijfketting De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU22773
Aandrijfketting controleren op spanning
1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-
wicht op de motorfiets rusten.2. Schakel de versnellingsbak in de vrij-
stand.
3. Draai het achterwiel door de motorfiets
te duwen en vind zo het strakste ge-
deelte in de aandrijfketting; meet nu de
spanning van de ketting zoals afge-
beeld.
Spanning aandrijfketting:
30.0–45.0 mm (1.18–1.77 in)
U13SD2D0.book Page 25 Wednesday, August 5, 2009 2:09 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
4. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU39055
Om de spanning van de aandrijfketting
af te stellen
1. Draai de wielasmoer los en draai dan
de borgmoeren los aan beide zijden
van de achterbrug.2. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken. LET
OP: Een onjuiste kettingspanning
leidt tot overbelasting van de motor
en andere essentiëIe onderdelen
van de machine en kan resulteren in
overslaan of breken van de ketting.
Houd om dit te voorkomen de ket-
tingspanning binnen de gespecifi-
ceerde waarden.
[DCA10571]
OPMERKINGGebruik de uitlijnmerktekens op de aandrijf-
kettingspanners om beide kettingspanners
in dezelfde stand te zetten, zodat het wiel
goed is uitgelijnd. Gebruik het uiteinde van
de achterbrug als referentiepunt voor de uit-
lijnmerktekens.3. Draai de wielasmoer vast met het
voorgeschreven aanhaalmoment.
4. Zet de stelbouten vast in richting (a)
met het voorgeschreven aanhaalmo-
ment.
5. Draai de borgmoeren vast met het
voorgeschreven aanhaalmoment.
1. Spanning aandrijfketting
1. Stelbout spanning aandrijfketting
2. Borgmoer
3. Uitlijnmerktekens
4. Wielasmoer
5. Kettingspanner
45
1
2
3
(a)
(b)
Aanhaalmoment:
Wielasmoer:
110 Nm (11.0 m·kgf, 80 ft·lbf)
Aanhaalmoment:
Stelbout spanning aandrijfketting:
2 Nm (0.2 m·kgf, 1.4 ft·lbf)
Aanhaalmoment:
Borgmoer:
16 Nm (1.6 m·kgf, 11 ft·lbf)
U13SD2D0.book Page 26 Wednesday, August 5, 2009 2:09 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6
DAU23025
Aandrijfketting reinigen en sme-
ren De aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10583
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassen
of ermee in de regen of in vochtige ge-
bieden is gereden.1. Reinig de aandrijfketting met petro-
leum en een zacht borsteltje. LET OP:
Reinig de aandrijfketting niet met
stoomreinigers, hogedrukreinigers
of ongeschikte oplosmiddelen om
schade aan de O-ringen te voorko-
men.
[DCA11121]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering voor o-ringkettingen.
LET OP: Breng geen motorolie of
andere smeermiddelen aan op deaandrijfketting, deze kunnen stof-
fen bevatten die de O-ringen kun-
nen beschadigen.
[DCA11111]DAU23101
Kabels controleren en smeren De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenkabel kan de kabel-
werking hinderen en leiden tot roestvor-
ming op de binnenkabel. Vervang een
beschadigde kabel zo snel mogelijk om
onveilige omstandigheden te voorko-
men.
[DWA10721]
Aanbevolen smeermiddel:
Motorolie
U13SD2D0.book Page 27 Wednesday, August 5, 2009 2:09 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
6
DAU23112
Controleren en smeren van gas-
greep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
DAU44272
Controleren en smeren van rem-
en schakelpedalen Rempedaal
Schakelpedaal
De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd.
Aanbevolen smeermiddel:
Lithiumvet
U13SD2D0.book Page 28 Wednesday, August 5, 2009 2:09 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6
DAU23142
Controleren en smeren van rem-
en koppelingshendels Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden ge-
smeerd.
DAU23202
Zijstandaard controleren en sme-
ren De werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10731
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functionerende zij-
standaard kan het wegdek raken en u af-
leiden, waardoor u de controle over de
machine kunt verliezen.
Aanbevolen smeermiddelen:
Remhendel:
Siliconenvet
Koppelingshendel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
U13SD2D0.book Page 29 Wednesday, August 5, 2009 2:09 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6
DAUM1651
Achterbrugscharnierpunten
smeren De achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
DAU23272
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-
leren.
Aanbevolen smeermiddel:
Lithiumvet
U13SD2D0.book Page 30 Wednesday, August 5, 2009 2:09 PM
