FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-27
3
Precarga del muelle
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el perno de
ajuste de cada barra de la horquilla en la di-
rección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el per-
no de ajuste de cada barra de la horquilla
en la dirección (b).
Alinee la ranura correspondiente del meca-
nismo de ajuste con la parte superior del
casquillo de la horquilla delantera.Extensión
La amortiguación en extensión se ajusta
únicamente en la barra derecha de la hor-
quilla delantera. Para incrementar la exten-
sión y endurecerla, gire el tornillo de ajuste
en la dirección (a). Para reducir la extensión
y ablandarla, gire el tornillo de ajuste en la
dirección (b).
NOTAAsegúrese de efectuar este ajuste en la ba-
rra derecha de la horquilla delantera.
1. Perno de ajuste de la precarga del muelle
1
1. Posición de ajuste actual
2. Casquillo de la horquilla delantera
Posición de ajuste de la precarga
del muelle:
Mínima (blanda):
0
Normal:
2
Máxima (dura):
5
1. Tornillo de ajuste del hidráulico de extensión
(b)
1
(a)
U14BS1S0.book Page 27 Friday, July 24, 2009 10:12 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-28
3
Hidráulico de compresión
La amortiguación en compresión se ajusta
únicamente en la barra izquierda de la hor-
quilla delantera. Para incrementar la com-
presión y endurecerla, gire el tornillo de
ajuste en la dirección (a). Para reducir la
compresión y ablandarla, gire el tornillo de
ajuste en la dirección (b).
NOTAAsegúrese de efectuar este ajuste en la ba-
rra izquierda de la horquilla delantera.NOTAAunque el número total de clics de un me-
canismo de ajuste del hidráulico puede no
coincidir exactamente con las especifica-
ciones anteriores debido a ligeras diferen-
cias de fabricación, el número real de clics
representa siempre la totalidad del margen
de ajuste. Para obtener un ajuste preciso,
sería aconsejable comprobar el número de
clics de cada mecanismo de ajuste del hi-
dráulico y modificar las especificaciones se-
gún fuera necesario.
SAU47290
Ajuste del conjunto amortigua-
dor Este conjunto amortiguador está equipado
con un perno de ajuste de la precarga del
muelle, un tornillo de ajuste de la extensión,
un perno de ajuste de la compresión (com-
presión rápida) y un perno de ajuste de la
compresión (compresión lenta).ATENCIÓN
SCA10101
Para evitar que el mecanismo resulte da-
ñado, no trate de giran más allá de las
posiciones de ajuste máxima o mínima.Precarga del muelle Posición de ajuste de la extensión:
Mínima (blanda):
25 clic(s) en la dirección (b)*
Normal:
12 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
1. Tornillo de ajuste del hidráulico de compre-
sión
1
Posición de ajuste de la compre-
sión:
Mínima (blanda):
25 clic(s) en la dirección (b)*
Normal:
20 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
1. Perno de ajuste de la precarga del muelle
2.“” marca
3. Marca de coincidencia
1
32
(a)
(b)
U14BS1S0.book Page 28 Friday, July 24, 2009 10:12 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-29
3

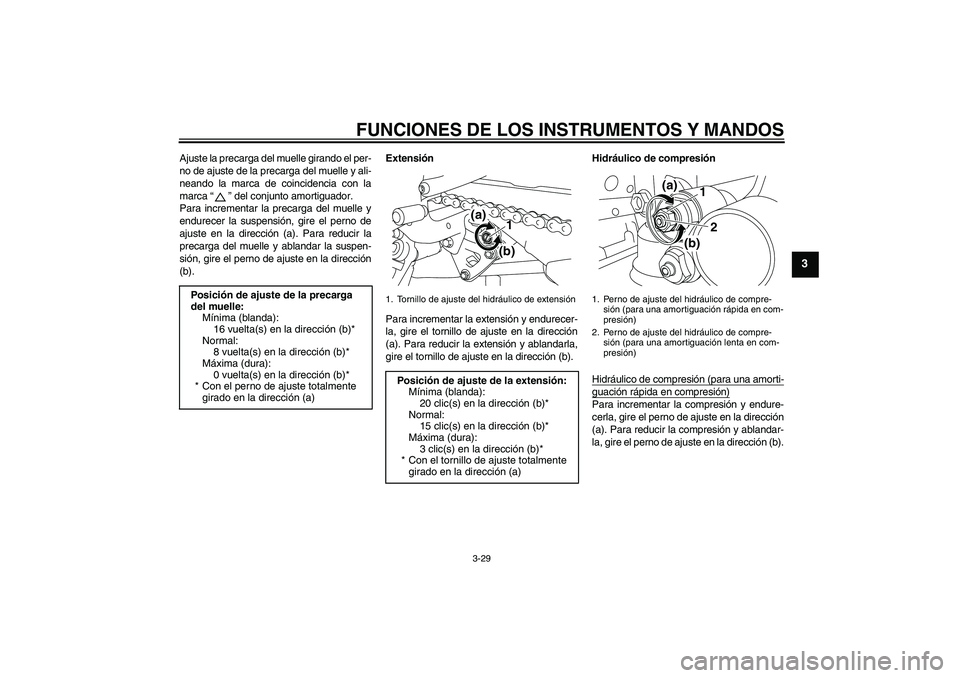

Ajuste la precarga del muelle girando el per-
no de ajuste de la precarga del muelle y ali-
neando la marca de coincidencia con la
marca“” del conjunto amortiguador.
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el perno de
ajuste en la dirección (a). Para reducir la
precarga del muelle y ablandar la suspen-
sión, gire el perno de ajuste en la dirección
(b).Extensión
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste en la dirección
(a). Para reducir la extensión y ablandarla,
gire el tornillo de ajuste en la dirección (b).Hidráulico de compresión
Hidráulico de compresión (para una amorti-
guación rápida en compresión)Para incrementar la compresión y endure-
cerla, gire el perno de ajuste en la dirección
(a). Para reducir la compresión y ablandar-
la, gire el perno de ajuste en la dirección (b). Posición de ajuste de la precarga
del muelle:
Mínima (blanda):
16 vuelta(s) en la dirección (b)*
Normal:
8 vuelta(s) en la dirección (b)*
Máxima (dura):
0 vuelta(s) en la dirección (b)*
* Con el perno de ajuste totalmente
girado en la dirección (a)
1. Tornillo de ajuste del hidráulico de extensión
Posición de ajuste de la extensión:
Mínima (blanda):
20 clic(s) en la dirección (b)*
Normal:
15 clic(s) en la dirección (b)*
Máxima (dura):
3 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
1
(a)
(b)
1. Perno de ajuste del hidráulico de compre-
sión (para una amortiguación rápida en com-
presión)
2. Perno de ajuste del hidráulico de compre-
sión (para una amortiguación lenta en com-
presión)
12 (a)
(b)
U14BS1S0.book Page 29 Friday, July 24, 2009 10:12 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-30
3
Hidráulico de compresión (para una amorti-guación lenta en compresión)Para incrementar la compresión y endure-
cerla, gire el perno de ajuste en la dirección
(a). Para reducir la compresión y ablandar-
la, gire el perno de ajuste en la dirección (b).
NOTAPara obtener un ajuste preciso es conve-
niente comprobar el número total real de
chasquidos o vueltas de cada uno de los
mecanismos de ajuste de la amortiguación.
Es posible que este margen de ajuste no se
corresponda exactamente con las especifi-
caciones indicadas debido a ligeras diferen-
cias en fabricación.
ADVERTENCIA
SWA10221
Este conjunto amortiguador contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortiguador.

No manipule ni trate de abrir el con-
junto del cilindro.


No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
de calor. Puede provocar la explo-
sión de la unidad por exceso de
presión del gas.


No deforme ni dañe de ninguna ma-
nera el cilindro. Un cilindro dañado
no amortiguará bien.


No deseche usted mismo un con-
junto amortiguador dañado o des-
gastado. Lleve el conjuntoamortiguador a un concesionario
Yamaha para cualquier servicio que
requiera.
Posición del hidráulico de compre-
sión (para una amortiguación rápi-
da en compresión):
Mínima (blanda):
4 vuelta(s) en la dirección (b)*
Normal:
3 vuelta(s) en la dirección (b)*
Máxima (dura):
0 vuelta(s) en la dirección (b)*
* Con el perno de ajuste totalmente
girado en la dirección (a)
Posición del hidráulico de compre-
sión (para una amortiguación lenta
en compresión):
Mínima (blanda):
20 clic(s) en la dirección (b)*
Normal:
9 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el perno de ajuste totalmente
girado en la dirección (a)
U14BS1S0.book Page 30 Friday, July 24, 2009 10:12 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-31
3
SAU15181
Soportes de la correa del equipa-
je Debajo del asiento del pasajero hay cuatro
soportes de la correa del equipaje. Para uti-
lizar los soportes de correa, desmonte el
asiento del pasajero, desenganche las co-
rreas de los ganchos y luego monte el
asiento con las correas colgando por fuera
desde debajo del asiento del pasajero.
(Véase la página 3-23).
SAU15303
Caballete lateral El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase la pá-
gina 3-32 para una explicación del sistema
de corte del circuito de encendido).
ADVERTENCIA
SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
de corte del circuito de encendido de
Yamaha ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise
regularmente este sistema tal como sedescribe más abajo y hágalo reparar en
un concesionario Yamaha si no funcio-
na correctamente.
1. Soporte de la correa del equipaje
2. Gancho
2
1 21
U14BS1S0.book Page 31 Friday, July 24, 2009 10:12 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-32
3
SAU44892

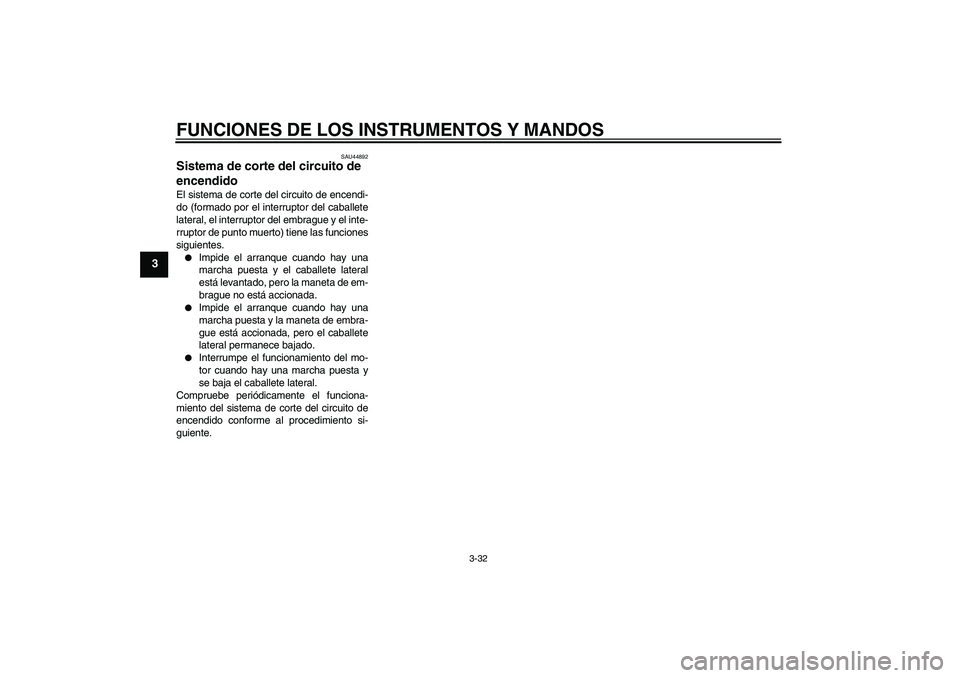

Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funciones
siguientes.

Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.


Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.


Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
U14BS1S0.book Page 32 Friday, July 24, 2009 10:12 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-33
3

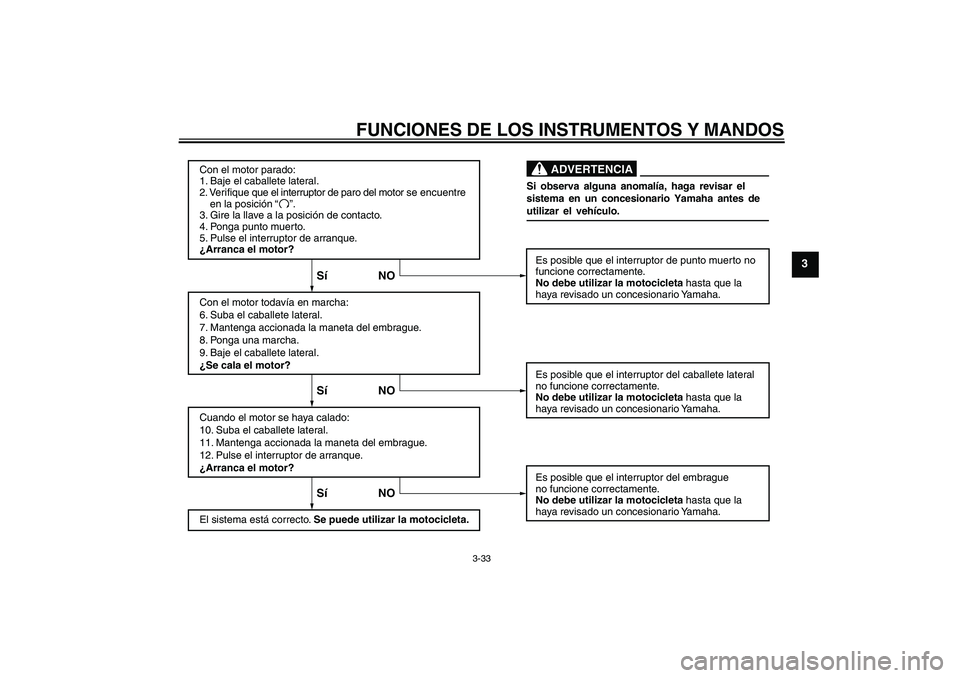

Con el motor parado:
1. Baje el caballete lateral.
2. Verifique que el interruptor de paro del motor se encuentre
en la posición
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta.Es posible que el interruptor de punto muerto no
funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del embrague
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NO
Si observa alguna anomalía, haga revisar el
sistema en un concesionario Yamaha antes de
utilizar el vehículo.
ADVERTENCIA
“ ”.
U14BS1S0.book Page 33 Friday, July 24, 2009 10:12 AM

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-1
4
SAU15596
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11151
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no puede resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
GasolinaComprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.3-21
Aceite de motorComprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
Comprobar si existen fugas.6-13
Líquido refrigeranteComprobar nivel en el depósito de líquido refrigerante.
Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema de refrigeración.6-15
Freno delanteroComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico.6-24, 6-24
U14BS1S0.book Page 1 Friday, July 24, 2009 10:12 AM
