2010 YAMAHA YZF-R1 Manuale de Empleo (in Spanish)

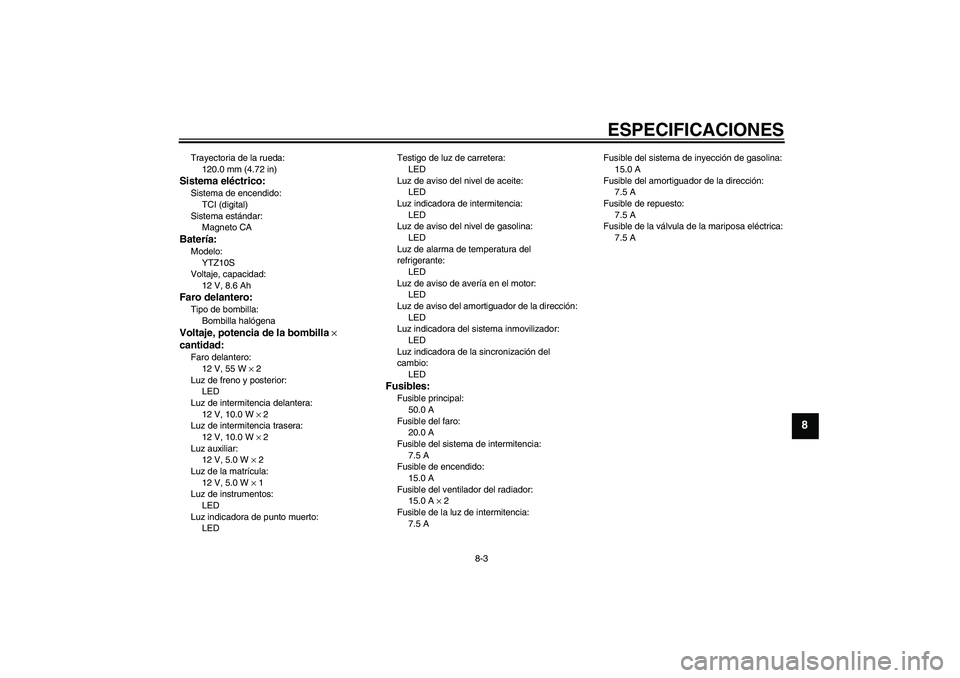

ESPECIFICACIONES
8-3
8
Trayectoria de la rueda:
120.0 mm (4.72 in)Sistema eléctrico:Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CABatería:Modelo:
YTZ10S
Voltaje, capacidad:
12 V, 8.6 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 55 W × 2
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 2
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LEDTestigo de luz de carretera:
LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del amortiguador de la dirección:
LED
Luz indicadora del sistema inmovilizador:
LED
Luz indicadora de la sincronización del
cambio:
LED
Fusibles:Fusible principal:
50.0 A
Fusible del faro:
20.0 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido:
15.0 A
Fusible del ventilador del radiador:
15.0 A × 2
Fusible de la luz de intermitencia:
7.5 AFusible del sistema de inyección de gasolina:
15.0 A
Fusible del amortiguador de la dirección:
7.5 A
Fusible de repuesto:
7.5 A
Fusible de la válvula de la mariposa eléctrica:
7.5 A
U14BS1S0.book Page 3 Friday, July 24, 2009 10:12 AM

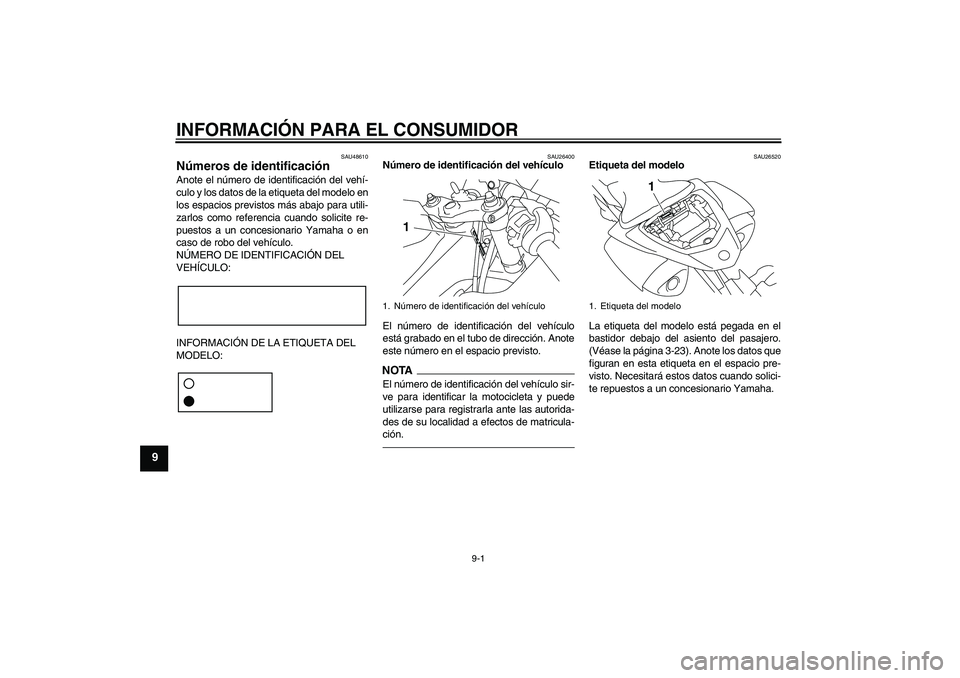

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU48610
Números de identificación Anote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo en
los espacios previstos más abajo para utili-
zarlos como referencia cuando solicite re-
puestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26520
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Véase la página 3-23). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.
1. Número de identificación del vehículo
1
1. Etiqueta del modelo
1
U14BS1S0.book Page 1 Friday, July 24, 2009 10:12 AM

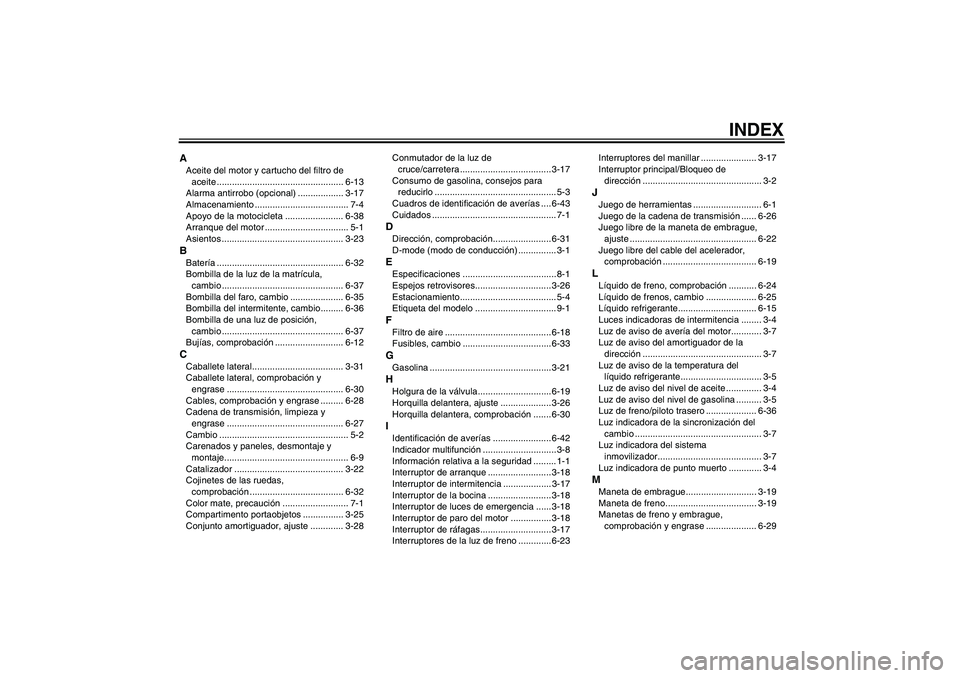

INDEX
AAceite del motor y cartucho del filtro de
aceite .................................................. 6-13
Alarma antirrobo (opcional) .................. 3-17
Almacenamiento ..................................... 7-4
Apoyo de la motocicleta ....................... 6-38
Arranque del motor ................................. 5-1
Asientos ................................................ 3-23BBatería .................................................. 6-32
Bombilla de la luz de la matrícula,
cambio ................................................ 6-37
Bombilla del faro, cambio ..................... 6-35
Bombilla del intermitente, cambio......... 6-36
Bombilla de una luz de posición,
cambio ................................................ 6-37
Bujías, comprobación ........................... 6-12CCaballete lateral.................................... 3-31
Caballete lateral, comprobación y
engrase .............................................. 6-30
Cables, comprobación y engrase ......... 6-28
Cadena de transmisión, limpieza y
engrase .............................................. 6-27
Cambio ................................................... 5-2
Carenados y paneles, desmontaje y
montaje................................................. 6-9
Catalizador ........................................... 3-22
Cojinetes de las ruedas,
comprobación ..................................... 6-32
Color mate, precaución .......................... 7-1
Compartimento portaobjetos ................ 3-25
Conjunto amortiguador, ajuste ............. 3-28Conmutador de la luz de
cruce/carretera .................................... 3-17
Consumo de gasolina, consejos para
reducirlo ................................................ 5-3
Cuadros de identificación de averías .... 6-43
Cuidados ................................................. 7-1
DDirección, comprobación....................... 6-31
D-mode (modo de conducción) ............... 3-1EEspecificaciones ..................................... 8-1
Espejos retrovisores.............................. 3-26
Estacionamiento...................................... 5-4
Etiqueta del modelo ................................ 9-1FFiltro de aire .......................................... 6-18
Fusibles, cambio ...................................6-33GGasolina ................................................3-21HHolgura de la válvula.............................6-19
Horquilla delantera, ajuste .................... 3-26
Horquilla delantera, comprobación ....... 6-30IIdentificación de averías ....................... 6-42
Indicador multifunción .............................3-8
Información relativa a la seguridad ......... 1-1
Interruptor de arranque ......................... 3-18
Interruptor de intermitencia ................... 3-17
Interruptor de la bocina ......................... 3-18
Interruptor de luces de emergencia ...... 3-18
Interruptor de paro del motor ................ 3-18
Interruptor de ráfagas............................ 3-17
Interruptores de la luz de freno ............. 6-23Interruptores del manillar ...................... 3-17
Interruptor principal/Bloqueo de
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-1
Juego de la cadena de transmisión ...... 6-26
Juego libre de la maneta de embrague,
ajuste .................................................. 6-22
Juego libre del cable del acelerador,
comprobación ..................................... 6-19LLíquido de freno, comprobación ........... 6-24
Líquido de frenos, cambio .................... 6-25
Líquido refrigerante............................... 6-15
Luces indicadoras de intermitencia ........ 3-4
Luz de aviso de avería del motor............ 3-7
Luz de aviso del amortiguador de la
dirección ............................................... 3-7
Luz de aviso de la temperatura del
líquido refrigerante................................ 3-5
Luz de aviso del nivel de aceite .............. 3-4
Luz de aviso del nivel de gasolina .......... 3-5
Luz de freno/piloto trasero .................... 6-36
Luz indicadora de la sincronización del
cambio .................................................. 3-7
Luz indicadora del sistema
inmovilizador......................................... 3-7
Luz indicadora de punto muerto ............. 3-4MManeta de embrague............................ 3-19
Maneta de freno.................................... 3-19
Manetas de freno y embrague,
comprobación y engrase .................... 6-29
U14BS1S0.book Page 1 Friday, July 24, 2009 10:12 AM

INDEXMantenimiento, sistema de control de
emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos ..... 6-5NNeumáticos ........................................... 6-20
Número de identificación del vehículo .... 9-1
Números de identificación....................... 9-1PPastillas de freno delantero y trasero,
comprobación ..................................... 6-24
Pedal de cambio ................................... 3-19
Pedal de freno....................................... 3-20
Pedales de freno y cambio,
comprobación y engrase .................... 6-28
Pivotes del basculante, engrase ........... 6-30
Portacascos .......................................... 3-24
Posición de la estribera del conductor,
ajuste .................................................. 3-25
Puño del acelerador y cable,
comprobación y engrase .................... 6-28RRalentí del motor, comprobación .......... 6-19
Rodaje del motor..................................... 5-3
Rueda (delantera) ................................. 6-39
Ruedas.................................................. 6-22
Rueda (trasera) ..................................... 6-41SSistema de corte del circuito de
encendido ........................................... 3-32
Sistema inmovilizador ............................. 3-1
Situación de las piezas ........................... 2-1
Soportes de la correa del equipaje ....... 3-31TTapón del depósito de gasolina ............ 3-20Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia ............. 3-4
Tubo respiradero/rebose del depósito
de combustible ................................... 3-22
U14BS1S0.book Page 2 Friday, July 24, 2009 10:12 AM

U14BS1S0.book Page 3 Friday, July 24, 2009 10:12 AM

IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2009.08-1.1×1 CR
(S)
DIC183
