2010 YAMAHA YZF-R1 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-35
6
3. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
5. Sluit de koplampstekker aan.6. Monteer de gloeilampkap door deze
rechtsom te draaien.
7. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
DAU24181
Achterlicht/remlichtunit Dit model is uitgerust met een LED-type
remlicht/achterlicht.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen.
1. Koplampstekker
1. Koplampgloeilamp
2. Gloeilamphouder
1
12
U14BD1D0.book Page 35 Friday, July 24, 2009 11:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-36
6
DAU24204
Gloeilamp in richtingaanwijzer
vervangen 1. Verwijder de lamplens van de richtin-
gaanwijzer door de schroeven te ver-
wijderen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen. LET OP: Draai de
schroef niet te vast, hierdoor kan de
lens breken.
[DCA11191]DAU24312
Gloeilamp in kentekenverlichting
vervangen 1. Verwijder de lampeenheid voor kente-
kenverlichting door de schroeven los
te draaien.
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze naar buiten te
trekken.3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Monteer de lampeenheid voor kente-
kenverlichting door de schroeven aan
te brengen.
1. Schroef
1
1. Kentekenverlichtingsunit
2. Schroef
1
2
1. Gloeilamp kentekenverlichting
1
U14BD1D0.book Page 36 Friday, July 24, 2009 11:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-37
6
DAU32833

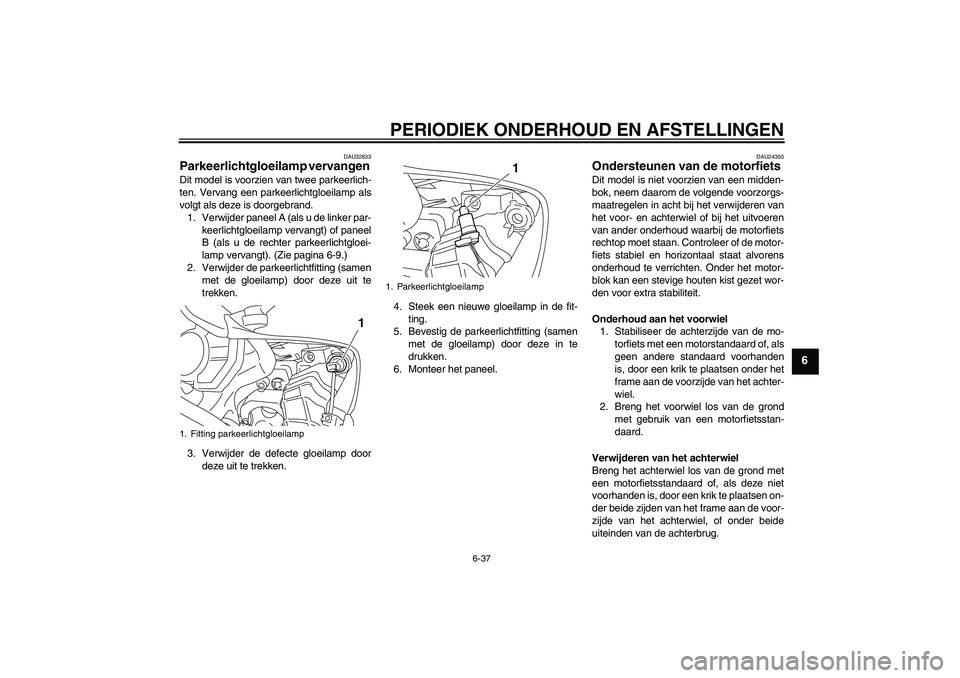

Parkeerlichtgloeilamp vervangen Dit model is voorzien van twee parkeerlich-
ten. Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder paneel A (als u de linker par-
keerlichtgloeilamp vervangt) of paneel
B (als u de rechter parkeerlichtgloei-
lamp vervangt). (Zie pagina 6-9.)
2. Verwijder de parkeerlichtfitting (samen
met de gloeilamp) door deze uit te
trekken.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Bevestig de parkeerlichtfitting (samen
met de gloeilamp) door deze in te
drukken.
6. Monteer het paneel.
DAU24350
Ondersteunen van de motorfiets Dit model is niet voorzien van een midden-
bok, neem daarom de volgende voorzorgs-
maatregelen in acht bij het verwijderen van
het voor- en achterwiel of bij het uitvoeren
van ander onderhoud waarbij de motorfiets
rechtop moet staan. Controleer of de motor-
fiets stabiel en horizontaal staat alvorens
onderhoud te verrichten. Onder het motor-
blok kan een stevige houten kist gezet wor-
den voor extra stabiliteit.
Onderhoud aan het voorwiel
1. Stabiliseer de achterzijde van de mo-
torfiets met een motorstandaard of, als
geen andere standaard voorhanden
is, door een krik te plaatsen onder het
frame aan de voorzijde van het achter-
wiel.
2. Breng het voorwiel los van de grond
met gebruik van een motorfietsstan-
daard.
Verwijderen van het achterwiel
Breng het achterwiel los van de grond met
een motorfietsstandaard of, als deze niet
voorhanden is, door een krik te plaatsen on-
der beide zijden van het frame aan de voor-
zijde van het achterwiel, of onder beide
uiteinden van de achterbrug.
1. Fitting parkeerlichtgloeilamp
1
1. Parkeerlichtgloeilamp
1
U14BD1D0.book Page 37 Friday, July 24, 2009 11:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-38
6
DAU24360
Voorwiel
DAU33923
Om het voorwiel te verwijderen
WAARSCHUWING
DWA10821
Zorg dat de machine veilig wordt onder-
steund, zodat deze niet kan omvallen.1. Draai de wielasklembouten, de wielas-
bout en dan de remklauwbouten van
het voorwiel los.
2. Licht het voorwiel van de grond vol-
gens de werkwijze op pagina 6-37.
3. Verwijder aan beide zijden de rem-
slanghouders door de bout en de moer
los te halen.
4. Verwijder aan beide zijden de rem-
klauwen door de bouten los te halen.5. Verwijder de wielasbout, druk de wie-
las vanaf de linkerzijde naar buiten en
verwijder dan het wiel. LET OP: Be-
krachtig de rem niet nadat de rem-
klauwen zijn verwijderd, hierdoor
worden de remblokken tegen elkaar
geknepen.
[DCA11051]DAU33934
Aanbrengen van het voorwiel
1. Breng het wiel omhoog tussen de
vorkpoten.
2. Steek de wielas naar binnen.
3. Breng de asbout aan, laat het voorwiel
zover zakken dat het op de grond rust
en klap vervolgens de zijstandaard uit.
4. Monteer de achterremklauwen door
de bouten aan te brengen en zet deze
dan vast met het voorgeschreven aan-
haalmoment.OPMERKINGKijk of er voldoende afstand tussen de rem-
blokken is voordat de remklauwen over de
remschijven worden gemonteerd.
1. Klembout voorwielas11
1. Remslanghouder
2. Bout en moer
3. Remklauwbout
4. Remklauw
5. Wielasbout
1
2
3
4 5
1. Wielas
1
U14BD1D0.book Page 38 Friday, July 24, 2009 11:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-39
6
5. Monteer de remslanghouders door de
bouten en moeren aan te brengen.
6. Draai de wielasbout vast met het voor-
geschreven aanhaalmoment.OPMERKINGBlokkeer bij het vastzetten van de wielas-
bout de wielas met een 19-mm zeskant-
sleutel, zodat deze niet meedraait.7. Zet wielasklembout B vast en draai
dan klembout A aan met het voorge-
schreven aanhaalmoment.8. Draai klembout B opnieuw aan met het
voorgeschreven aanhaalmoment.
9. Tik met een rubber hamer tegen de
buitenkant van de rechter vorkpoot om
deze in lijn te brengen met het uiteinde
van de wielas.
10. Zet wielasklembout D vast en draai
dan klembout C aan met het voorge-
schreven aanhaalmoment.
11. Draai klembout D opnieuw aan met
het voorgeschreven aanhaalmoment.12. Knijp in de voorrem en duw terwijl het
stuur een paar keer stevig omlaag om
te zien of de voorvork correct werkt. Aanhaalmoment:
Remklauwbout:
35 Nm (3.5 m·kgf, 25 ft·lbf)
Aanhaalmoment:
Wielasbout:
91 Nm (9.1 m·kgf, 66 ft·lbf)
1. Klembout voorwielas A
2. Klembout voorwielas B
3. Klembout voorwielas C
4. Klembout voorwielas D
Aanhaalmoment:
Wielasklembout:
21 Nm (2.1 m·kgf, 15 ft·lbf)41
3
2
Aanhaalmoment:
Wielasklembout:
21 Nm (2.1 m·kgf, 15 ft·lbf)
U14BD1D0.book Page 39 Friday, July 24, 2009 11:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-40
6
DAU25080
Achterwiel
DAU25313
Verwijderen van het achterwiel
WAARSCHUWING
DWA10821
Zorg dat de machine veilig wordt onder-
steund, zodat deze niet kan omvallen.1. Draai de wielasmoer los.
2. Licht het achterwiel van de grond vol-
gens de werkwijze op pagina 6-37.
3. Verwijder de wielasmoer.
4. Draai de borgmoer los aan beide zij-
den van de achterbrug.5. Draai de stelbouten van de aandrijfket-
ting volledig in richting (a) en druk het
wiel naar voren.
6. Haal de aandrijfketting van het achter-
tandwiel.
OPMERKIN
G


Als het verwijderen van de aandrijfket-
ting problemen oplevert, verwijder dan
eerst de wielas en breng het wiel vol-
doende omhoog om de ketting van het
achtertandwiel te kunnen halen.


De aandrijfketting kan niet worden ge-
splitst.
7. Ondersteun de remklauwsteun, trek
de wielas uit en verwijder dan het wiel.
LET OP: Bekrachtig de rem niet na-
dat het wiel met de remschijf is ver-
wijderd, hierdoor worden de
remblokken tegen elkaar geknepen.
[DCA11071]DAU25663
Om het achterwiel aan te brengen
1. Monteer het wiel en de remklauwsteun
door de wielas vanaf de linkerzijde in
te steken.OPMERKING

Zorg ervoor dat de borging op de rem-
klauwsteun in de sleuf in de achter-
brug valt.


Kijk of er voldoende afstand tussen de
remblokken is voordat u het wiel aan-
brengt.
1. Wielasmoer
2. Remklauwsteun
3. Remklauw
4. Borgmoer
5. Stelbout spanning aandrijfketting12
3
5
4(a)
1. Wielas
1
U14BD1D0.book Page 40 Friday, July 24, 2009 11:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-41
6

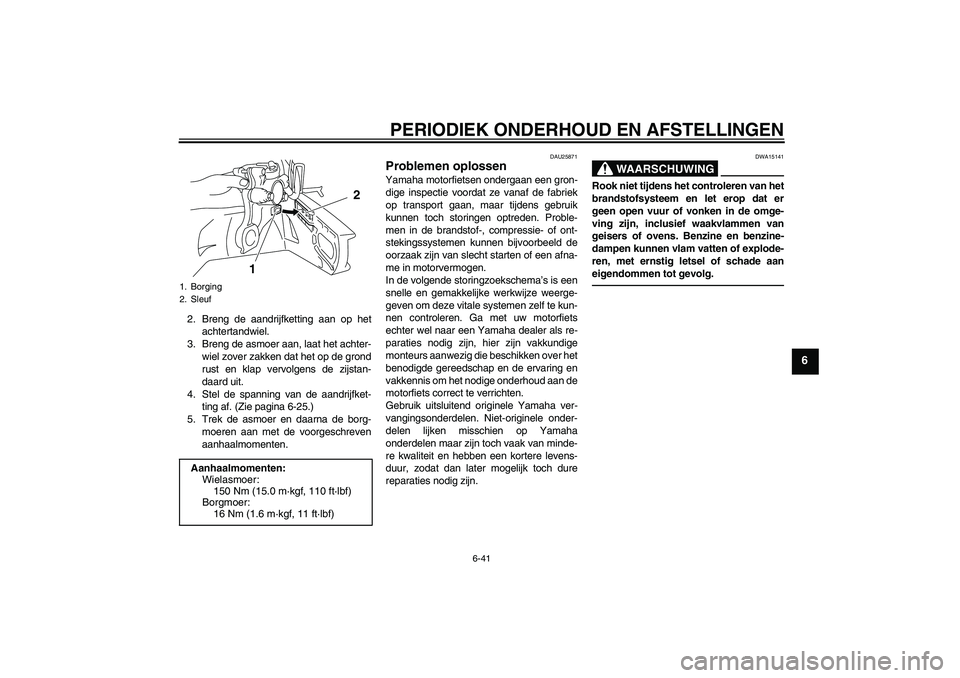

2. Breng de aandrijfketting aan op het
achtertandwiel.
3. Breng de asmoer aan, laat het achter-
wiel zover zakken dat het op de grond
rust en klap vervolgens de zijstan-
daard uit.
4. Stel de spanning van de aandrijfket-
ting af. (Zie pagina 6-25.)
5. Trek de asmoer en daarna de borg-
moeren aan met de voorgeschreven
aanhaalmomenten.
DAU25871
Problemen oplossen Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15141
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aan
eigendommen tot gevolg.
1. Borging
2. SleufAanhaalmomenten:
Wielasmoer:
150 Nm (15.0 m·kgf, 110 ft·lbf)
Borgmoer:
16 Nm (1.6 m·kgf, 11 ft·lbf)
2
1
U14BD1D0.book Page 41 Friday, July 24, 2009 11:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-42
6
DAU42501
Storingzoekschema’s Startproblemen of slechte werking van de motor
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougies af of vervang de bougies.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Bedien de elektrische startknop.
U14BD1D0.book Page 42 Friday, July 24, 2009 11:45 AM
