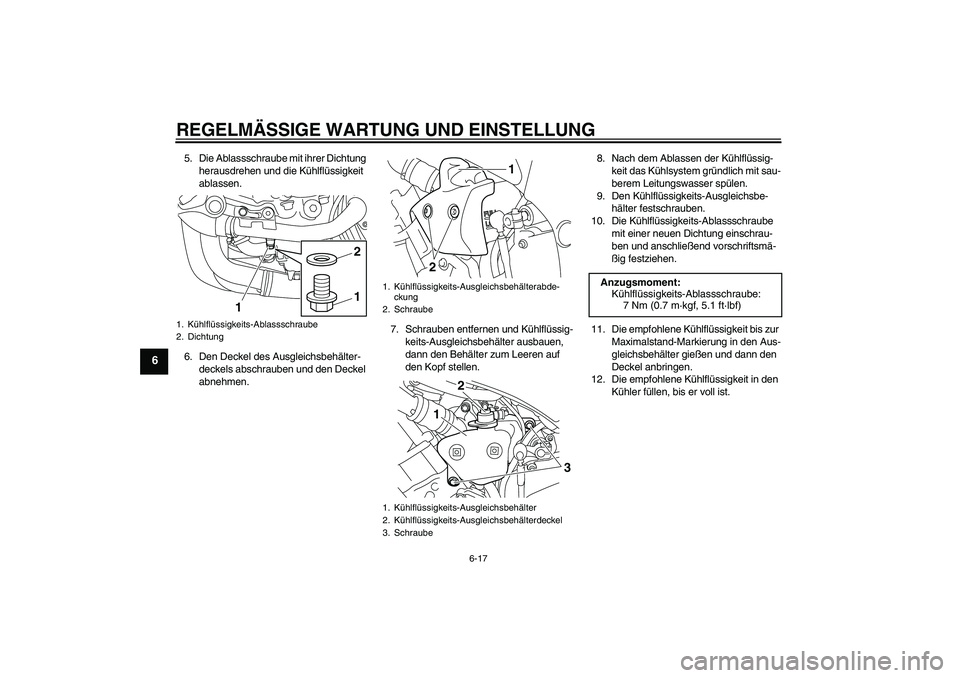

2010 YAMAHA YZF-R1 USB

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
6
5. Die Ablassschraube mit ihrer Dichtung
herausdrehen und die Kühlflüssigkeit
ablassen.
6. Den Deckel des Ausgleichsbehälter-
deckels abschrauben und den Deckel
abnehmen.7. Schrauben entfernen und Kühlflüssig-
keits-Ausgleichsbehälter ausbauen,
dann den Behälter zum Leeren auf
den Kopf stellen.8. Nach dem Ablassen der Kühlflüssig-
keit das Kühlsystem gründlich mit sau-
berem Leitungswasser spülen.
9. Den Kühlflüssigkeits-Ausgleichsbe-
hälter festschrauben.
10. Die Kühlflüssigkeits-Ablassschraube
mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
11. Die empfohlene Kühlflüssigkeit bis zur
Maximalstand-Markierung in den Aus-
gleichsbehälter gießen und dann den
Deckel anbringen.
12. Die empfohlene Kühlflüssigkeit in den
Kühler füllen, bis er voll ist.1. Kühlflüssigkeits-Ablassschraube
2. Dichtung
11
2
1. Kühlflüssigkeits-Ausgleichsbehälterabde-
ckung
2. Schraube
1. Kühlflüssigkeits-Ausgleichsbehälter
2. Kühlflüssigkeits-Ausgleichsbehälterdeckel
3. Schraube
1
212
3
Anzugsmoment:
Kühlflüssigkeits-Ablassschraube:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
U14BG1G0.book Page 17 Thursday, July 23, 2009 9:29 AM

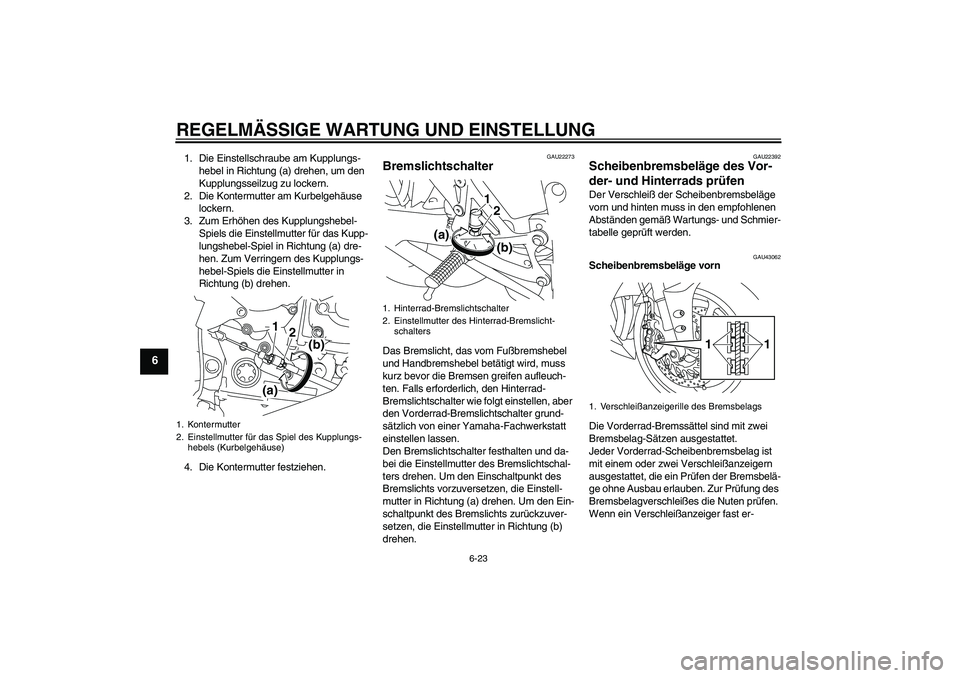

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
6
1. Die Einstellschraube am Kupplungs-
hebel in Richtung (a) drehen, um den
Kupplungsseilzug zu lockern.
2. Die Kontermutter am Kurbelgehäuse
lockern.
3. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter für das Kupp-
lungshebel-Spiel in Richtung (a) dre-
hen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellmutter in
Richtung (b) drehen.
4. Die Kontermutter festziehen.
GAU22273
Bremslichtschalter Das Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Falls erforderlich, den Hinterrad-
Bremslichtschalter wie folgt einstellen, aber
den Vorderrad-Bremslichtschalter grund-
sätzlich von einer Yamaha-Fachwerkstatt
einstellen lassen.
Den Bremslichtschalter festhalten und da-
bei die Einstellmutter des Bremslichtschal-
ters drehen. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Einstell-
mutter in Richtung (a) drehen. Um den Ein-
schaltpunkt des Bremslichts zurückzuver-
setzen, die Einstellmutter in Richtung (b)
drehen.
GAU22392
Scheibenbremsbeläge des Vor-
der- und Hinterrads prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU43062
Scheibenbremsbeläge vorn
Die Vorderrad-Bremssättel sind mit zwei
Bremsbelag-Sätzen ausgestattet.
Jeder Vorderrad-Scheibenbremsbelag ist
mit einem oder zwei Verschleißanzeigern
ausgestattet, die ein Prüfen der Bremsbelä-
ge ohne Ausbau erlauben. Zur Prüfung des
Bremsbelagverschleißes die Nuten prüfen.
Wenn ein Verschleißanzeiger fast er-
1. Kontermutter
2. Einstellmutter für das Spiel des Kupplungs-
hebels (Kurbelgehäuse)
1
2
(a)(b)
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
1
(a)
(b) 2
1. Verschleißanzeigerille des Bremsbelags
1
1
U14BG1G0.book Page 23 Thursday, July 23, 2009 9:29 AM

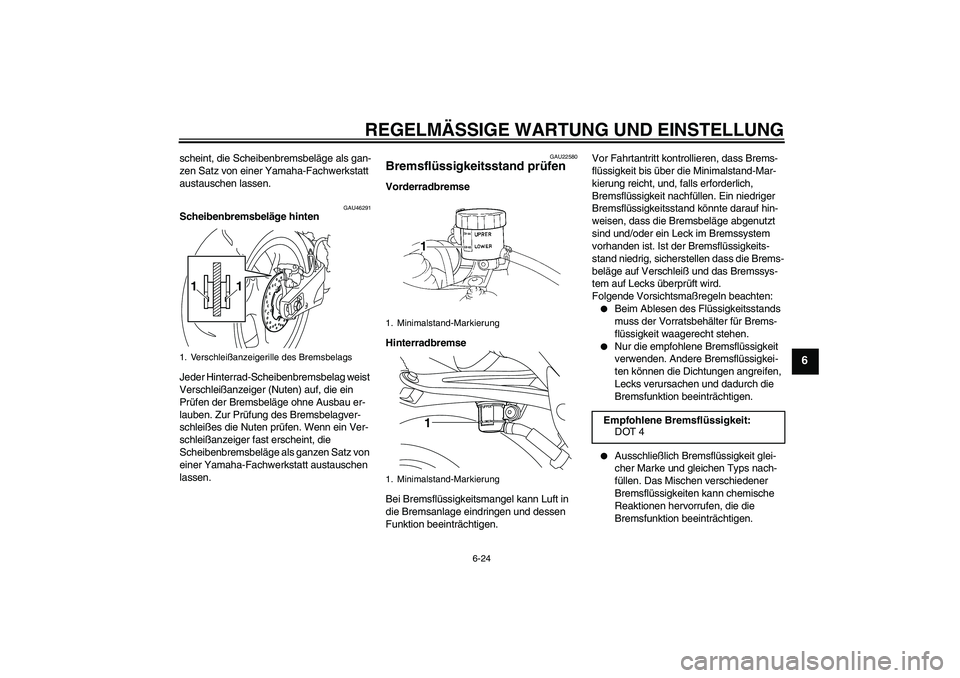

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
6
scheint, die Scheibenbremsbeläge als gan-
zen Satz von einer Yamaha-Fachwerkstatt
austauschen lassen.
GAU46291
Scheibenbremsbeläge hinten
Jeder Hinterrad-Scheibenbremsbelag weist
Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau er-
lauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn ein Ver-
schleißanzeiger fast erscheint, die
Scheibenbremsbeläge als ganzen Satz von
einer Yamaha-Fachwerkstatt austauschen
lassen.
GAU22580
Bremsflüssigkeitsstand prüfen Vorderradbremse
Hinterradbremse
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das Bremssys-
tem auf Lecks überprüft wird.
Folgende Vorsichtsmaßregeln beachten:


Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.


Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.


Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
1. Verschleißanzeigerille des Bremsbelags
1
1
1. Minimalstand-Markierung
1. Minimalstand-Markierung
11
Empfohlene Bremsflüssigkeit:
DOT 4
U14BG1G0.book Page 24 Thursday, July 23, 2009 9:29 AM

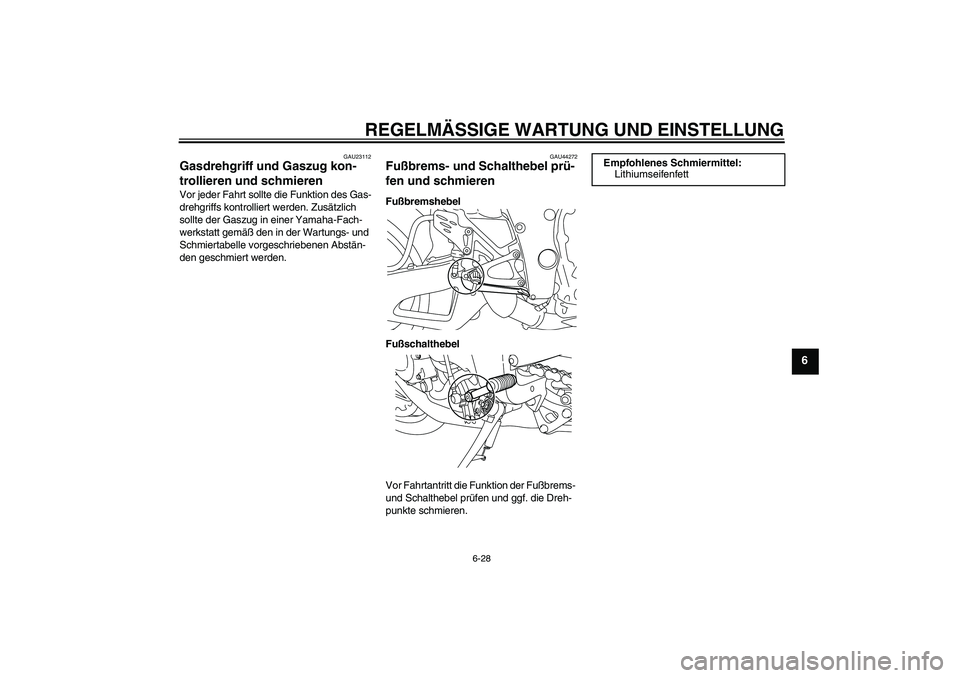

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6
GAU23112
Gasdrehgriff und Gaszug kon-
trollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
GAU44272
Fußbrems- und Schalthebel prü-
fen und schmieren Fußbremshebel
Fußschalthebel
Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Empfohlenes Schmiermittel:
Lithiumseifenfett
U14BG1G0.book Page 28 Thursday, July 23, 2009 9:29 AM

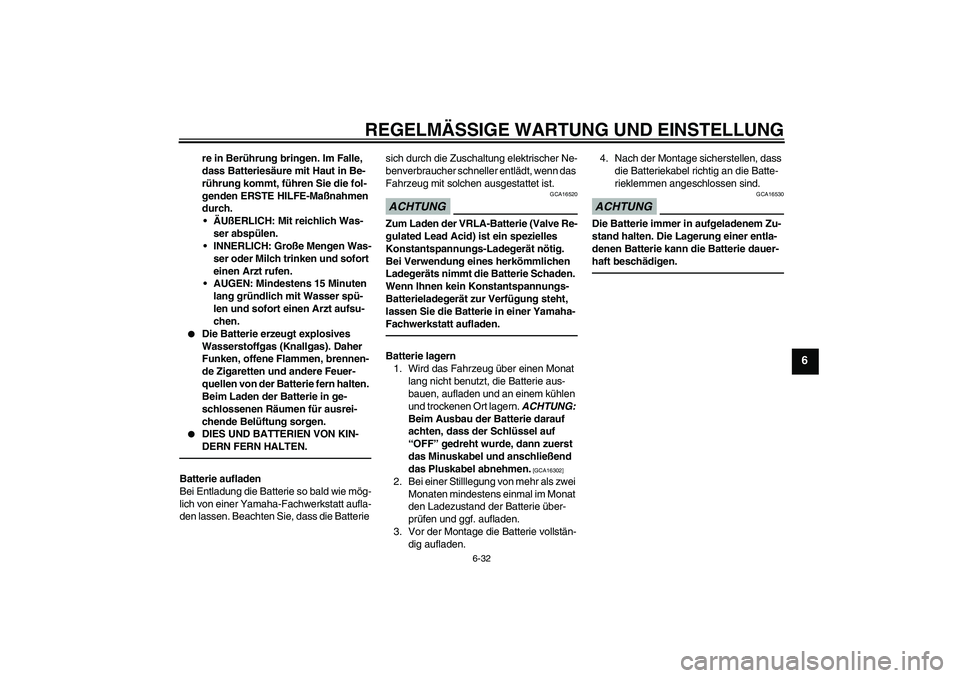

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.


DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
ACHTUNG
GCA16520
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.
Wenn Ihnen kein Konstantspannungs-
Batterieladegerät zur Verfügung steht,
lassen Sie die Batterie in einer Yamaha-
Fachwerkstatt aufladen.Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG
GCA16530
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-
haft beschädigen.
U14BG1G0.book Page 32 Thursday, July 23, 2009 9:29 AM

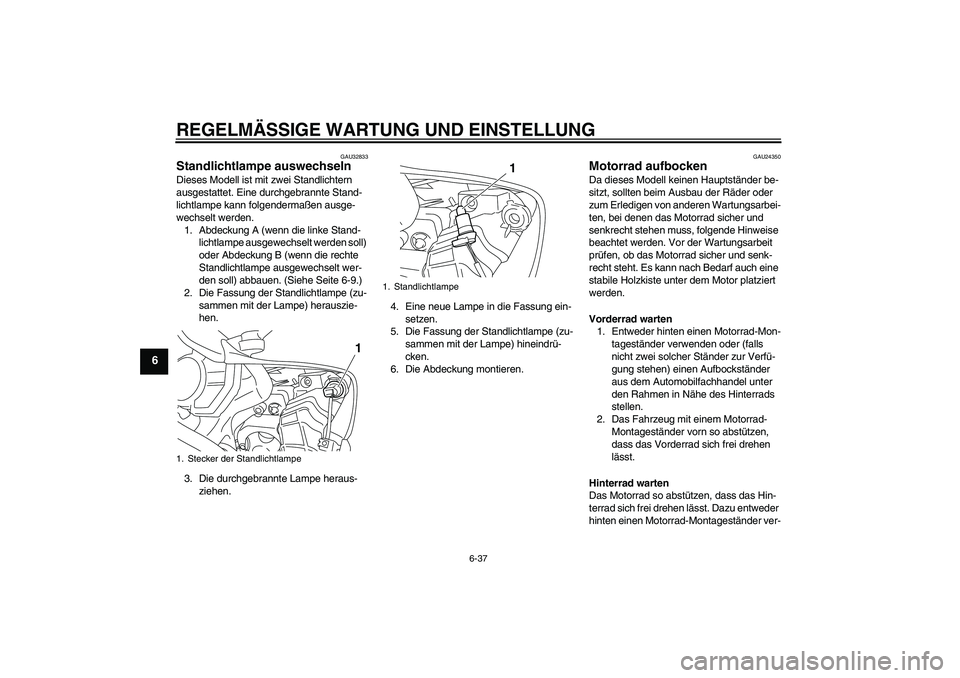

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-37
6
GAU32833
Standlichtlampe auswechseln Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Abdeckung A (wenn die linke Stand-
lichtlampe ausgewechselt werden soll)
oder Abdeckung B (wenn die rechte
Standlichtlampe ausgewechselt wer-
den soll) abbauen. (Siehe Seite 6-9.)
2. Die Fassung der Standlichtlampe (zu-
sammen mit der Lampe) herauszie-
hen.
3. Die durchgebrannte Lampe heraus-
ziehen.4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung der Standlichtlampe (zu-
sammen mit der Lampe) hineindrü-
cken.
6. Die Abdeckung montieren.
GAU24350
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten
1. Entweder hinten einen Motorrad-Mon-
tageständer verwenden oder (falls
nicht zwei solcher Ständer zur Verfü-
gung stehen) einen Aufbockständer
aus dem Automobilfachhandel unter
den Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-
1. Stecker der Standlichtlampe
1
1. Standlichtlampe
1
U14BG1G0.book Page 37 Thursday, July 23, 2009 9:29 AM

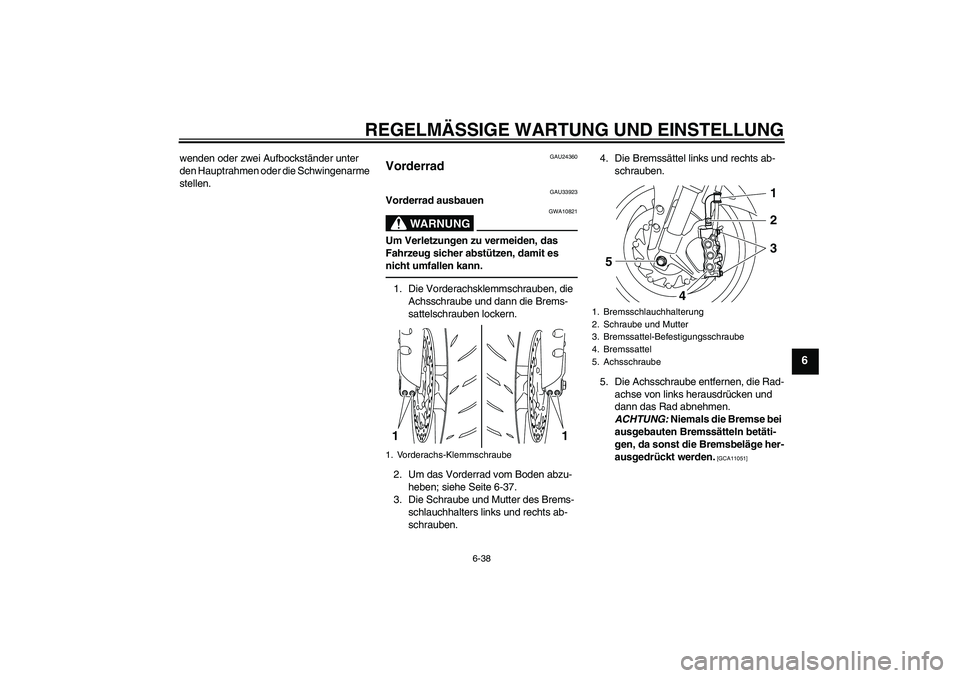

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-38
6
wenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingenarme
stellen.
GAU24360
Vorderrad
GAU33923
Vorderrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Die Vorderachsklemmschrauben, die
Achsschraube und dann die Brems-
sattelschrauben lockern.
2. Um das Vorderrad vom Boden abzu-
heben; siehe Seite 6-37.
3. Die Schraube und Mutter des Brems-
schlauchhalters links und rechts ab-
schrauben.4. Die Bremssättel links und rechts ab-
schrauben.
5. Die Achsschraube entfernen, die Rad-
achse von links herausdrücken und
dann das Rad abnehmen.
ACHTUNG: Niemals die Bremse bei
ausgebauten Bremssätteln betäti-
gen, da sonst die Bremsbeläge her-
ausgedrückt werden.
[GCA11051]
1. Vorderachs-Klemmschraube11
1. Bremsschlauchhalterung
2. Schraube und Mutter
3. Bremssattel-Befestigungsschraube
4. Bremssattel
5. Achsschraube
1
2
3
4 5
U14BG1G0.book Page 38 Thursday, July 23, 2009 9:29 AM

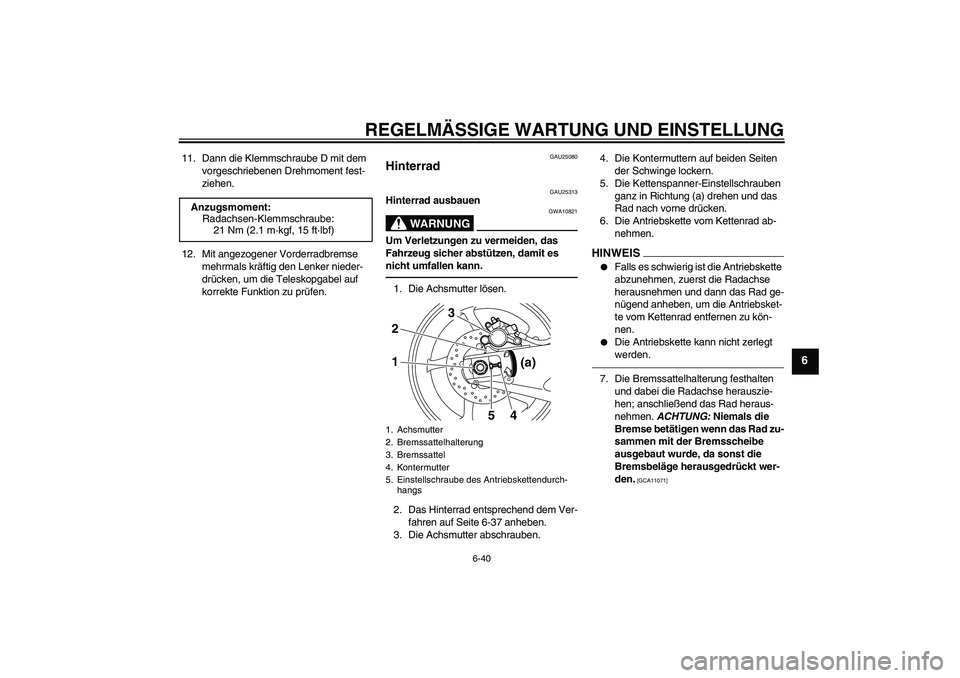

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-40
6
11. Dann die Klemmschraube D mit dem
vorgeschriebenen Drehmoment fest-
ziehen.
12. Mit angezogener Vorderradbremse
mehrmals kräftig den Lenker nieder-
drücken, um die Teleskopgabel auf
korrekte Funktion zu prüfen.
GAU25080
Hinterrad
GAU25313
Hinterrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Die Achsmutter lösen.
2. Das Hinterrad entsprechend dem Ver-
fahren auf Seite 6-37 anheben.
3. Die Achsmutter abschrauben.4. Die Kontermuttern auf beiden Seiten
der Schwinge lockern.
5. Die Kettenspanner-Einstellschrauben
ganz in Richtung (a) drehen und das
Rad nach vorne drücken.
6. Die Antriebskette vom Kettenrad ab-
nehmen.
HINWEIS

Falls es schwierig ist die Antriebskette
abzunehmen, zuerst die Radachse
herausnehmen und dann das Rad ge-
nügend anheben, um die Antriebsket-
te vom Kettenrad entfernen zu kön-
nen.


Die Antriebskette kann nicht zerlegt
werden.
7. Die Bremssattelhalterung festhalten
und dabei die Radachse herauszie-
hen; anschließend das Rad heraus-
nehmen. ACHTUNG: Niemals die
Bremse betätigen wenn das Rad zu-
sammen mit der Bremsscheibe
ausgebaut wurde, da sonst die
Bremsbeläge herausgedrückt wer-
den.
[GCA11071]
Anzugsmoment:
Radachsen-Klemmschraube:
21 Nm (2.1 m·kgf, 15 ft·lbf)
1. Achsmutter
2. Bremssattelhalterung
3. Bremssattel
4. Kontermutter
5. Einstellschraube des Antriebskettendurch-
hangs12
3
5
4(a)
U14BG1G0.book Page 40 Thursday, July 23, 2009 9:29 AM
