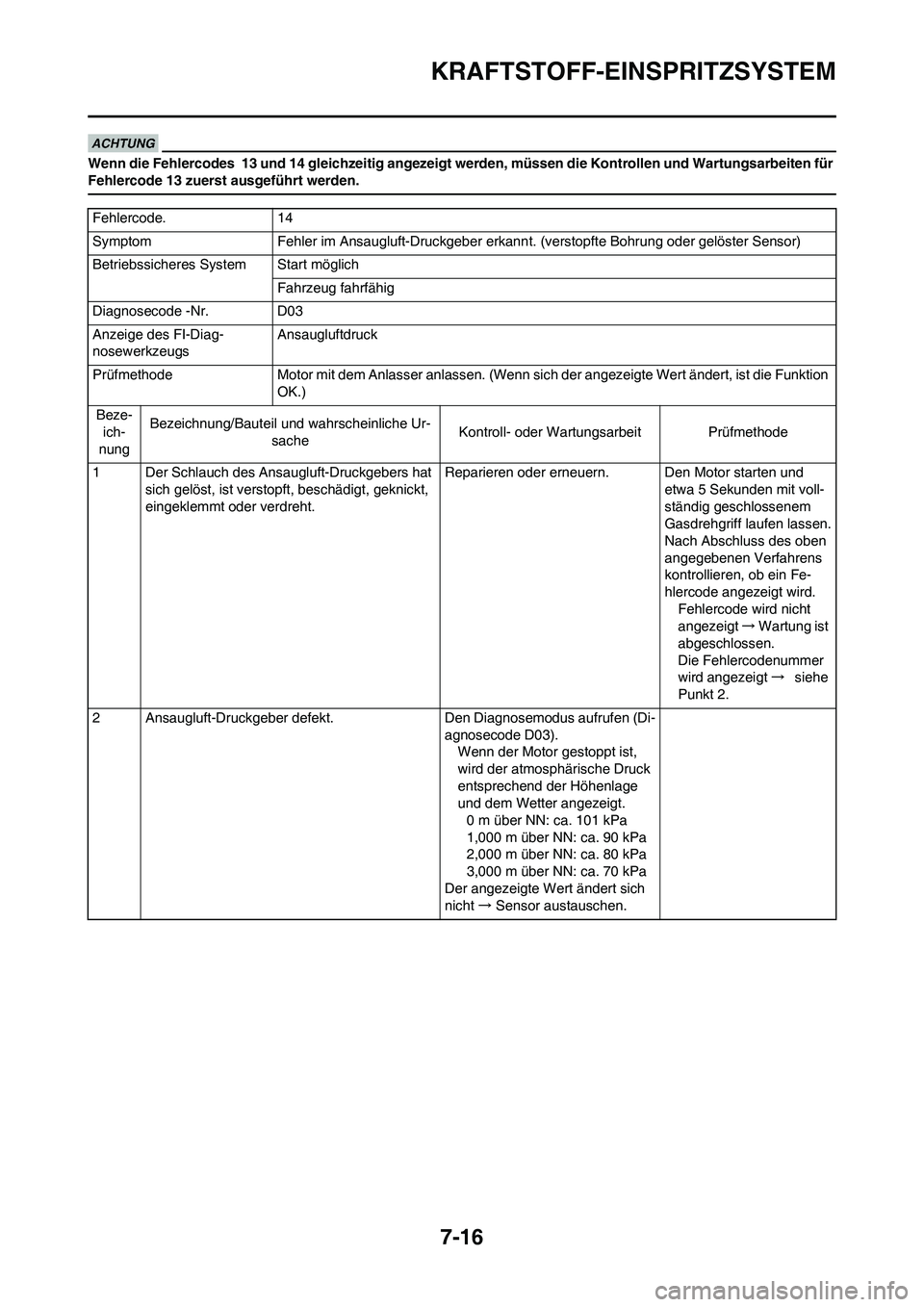

7-16
KRAFTSTOFF-EINSPRITZSYSTEM
Wenn die Fehlercodes 13 und 14 gleichzeitig angezeigt werden, müssen die Kontrollen und Wartungsarbeiten für
Fehlercode 13 zuerst ausgeführt werden.
Fehlercode. 14
Symptom Fehler im Ansaugluft-Druckgeber erkannt. (verstopfte Bohrung oder gelöster Sensor)
Betriebssicheres System Start möglich
Fahrzeug fahrfähig
Diagnosecode -Nr. D03
Anzeige des FI-Diag-
nosewerkzeugsAnsaugluftdruck
Prüfmethode Motor mit dem Anlasser anlassen. (Wenn sich der angezeigte Wert ändert, ist die Funktion
OK.)
Beze-
ich-
nungBezeichnung/Bauteil und wahrscheinliche Ur-
sacheKontroll- oder Wartungsarbeit Prüfmethode
1 Der Schlauch des Ansaugluft-Druckgebers hat
sich gelöst, ist verstopft, beschädigt, geknickt,
eingeklemmt oder verdreht.Reparieren oder erneuern. Den Motor starten und
etwa 5 Sekunden mit voll-
ständig geschlossenem
Gasdrehgriff laufen lassen.
Nach Abschluss des oben
angegebenen Verfahrens
kontrollieren, ob ein Fe-
hlercode angezeigt wird.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 2.
2 Ansaugluft-Druckgeber defekt.Den Diagnosemodus aufrufen (Di-
agnosecode D03).
Wenn der Motor gestoppt ist,
wird der atmosphärische Druck
entsprechend der Höhenlage
und dem Wetter angezeigt.
0 m über NN: ca. 101 kPa
1,000 m über NN: ca. 90 kPa
2,000 m über NN: ca. 80 kPa
3,000 m über NN: ca. 70 kPa
Der angezeigte Wert ändert sich
nicht → Sensor austauschen.

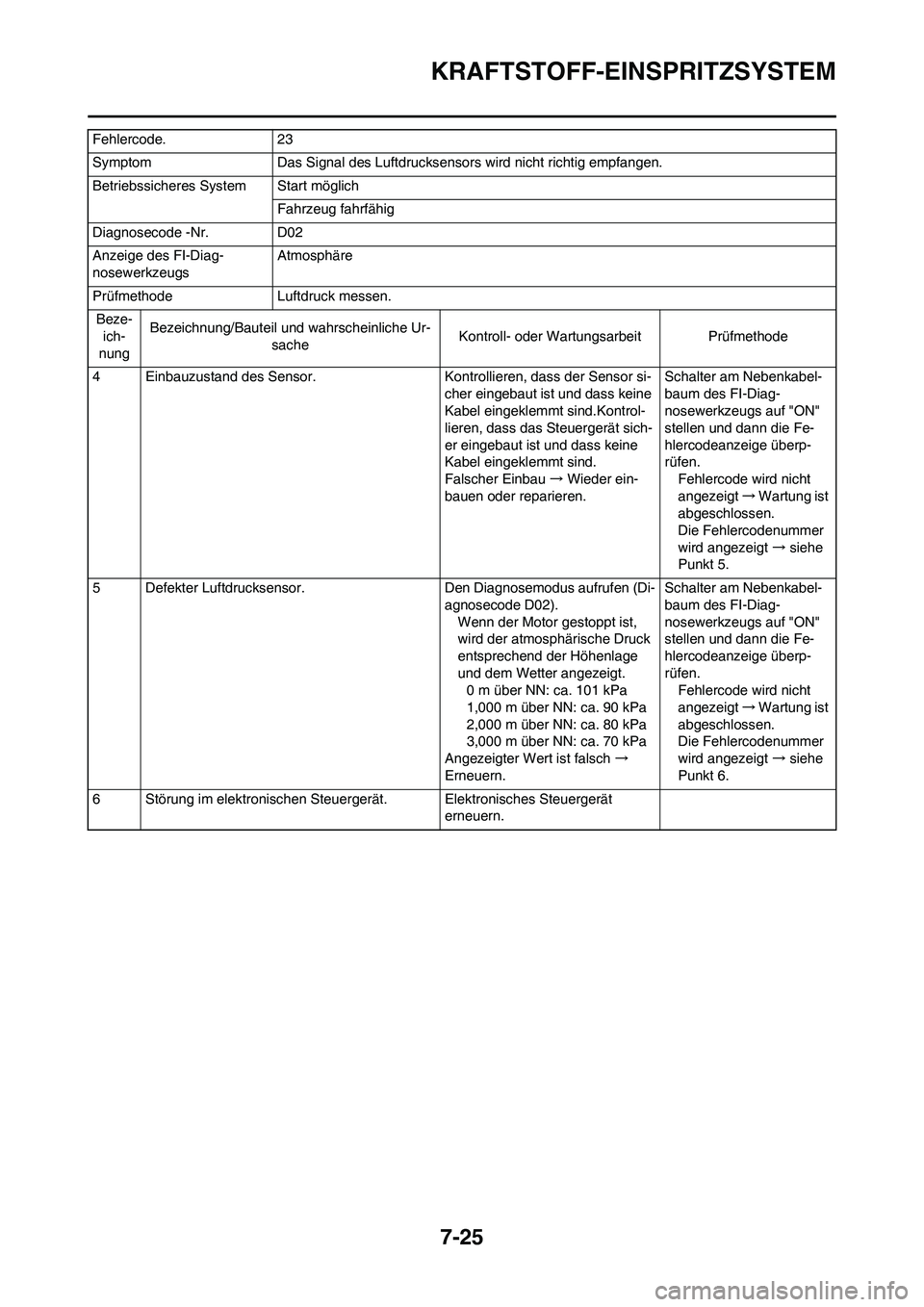

7-25
KRAFTSTOFF-EINSPRITZSYSTEM
4 Einbauzustand des Sensor. Kontrollieren, dass der Sensor si-
cher eingebaut ist und dass keine
Kabel eingeklemmt sind.Kontrol-
lieren, dass das Steuergerät sich-
er eingebaut ist und dass keine
Kabel eingeklemmt sind.
Falscher Einbau → Wieder ein-
bauen oder reparieren.Schalter am Nebenkabel-
baum des FI-Diag-
nosewerkzeugs auf "ON"
stellen und dann die Fe-
hlercodeanzeige überp-
rüfen.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 5.
5 Defekter Luftdrucksensor. Den Diagnosemodus aufrufen (Di-
agnosecode D02).
Wenn der Motor gestoppt ist,
wird der atmosphärische Druck
entsprechend der Höhenlage
und dem Wetter angezeigt.
0 m über NN: ca. 101 kPa
1,000 m über NN: ca. 90 kPa
2,000 m über NN: ca. 80 kPa
3,000 m über NN: ca. 70 kPa
Angezeigter Wert ist falsch →
Erneuern.Schalter am Nebenkabel-
baum des FI-Diag-
nosewerkzeugs auf "ON"
stellen und dann die Fe-
hlercodeanzeige überp-
rüfen.
Fehlercode wird nicht
angezeigt → Wartung ist
abgeschlossen.
Die Fehlercodenummer
wird angezeigt → siehe
Punkt 6.
6 Störung im elektronischen Steuergerät. Elektronisches Steuergerät
erneuern. Fehlercode. 23
Symptom Das Signal des Luftdrucksensors wird nicht richtig empfangen.
Betriebssicheres System Start möglich
Fahrzeug fahrfähig
Diagnosecode -Nr. D02
Anzeige des FI-Diag-
nosewerkzeugsAtmosphäre
Prüfmethode Luftdruck messen.
Beze-
ich-
nungBezeichnung/Bauteil und wahrscheinliche Ur-
sacheKontroll- oder Wartungsarbeit Prüfmethode
