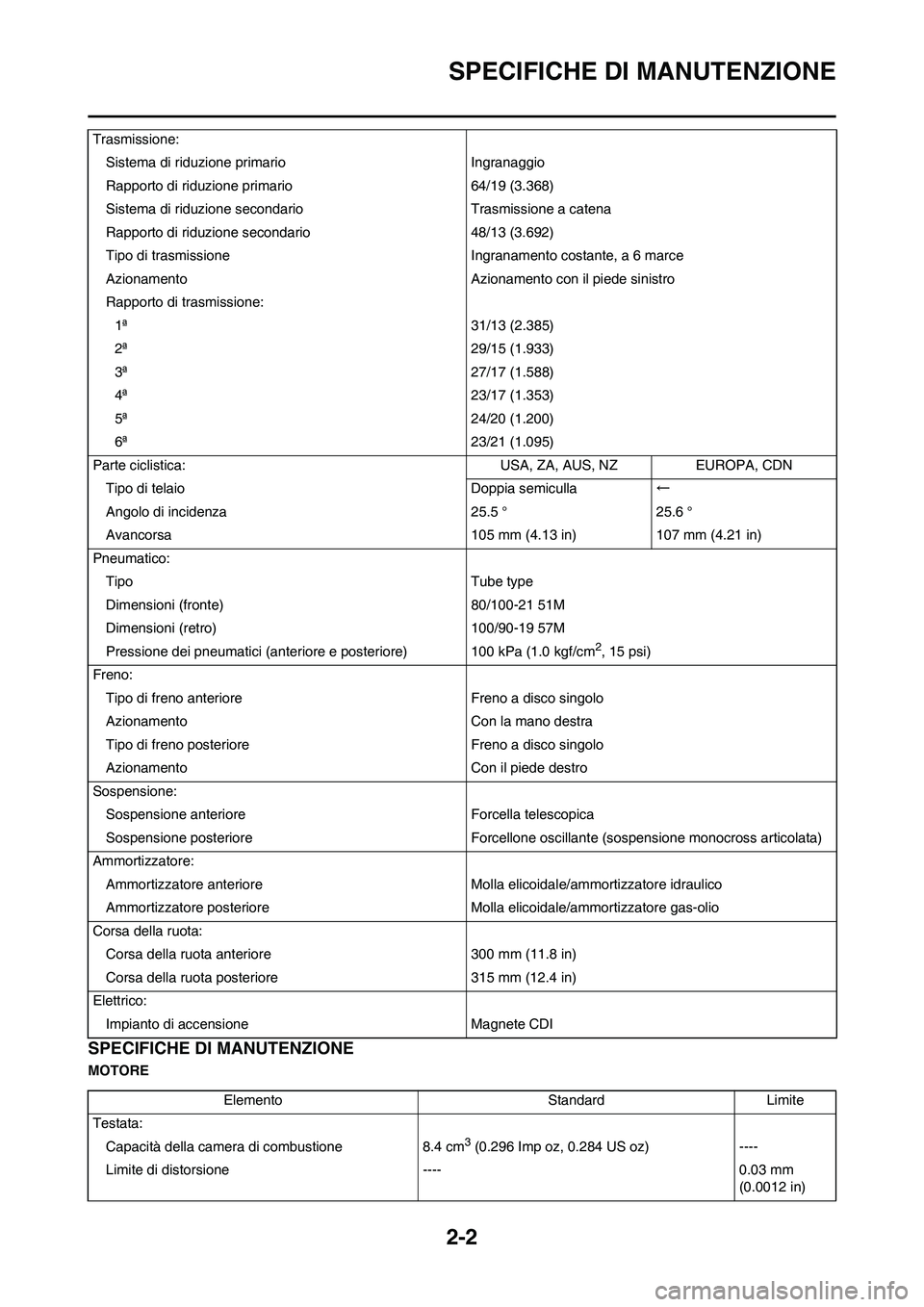

2-2
SPECIFICHE DI MANUTENZIONE
SPECIFICHE DI MANUTENZIONE
MOTORETrasmissione:
Sistema di riduzione primario Ingranaggio
Rapporto di riduzione primario 64/19 (3.368)
Sistema di riduzione secondario Trasmissione a catena
Rapporto di riduzione secondario 48/13 (3.692)
Tipo di trasmissione Ingranamento costante, a 6 marce
Azionamento Azionamento con il piede sinistro
Rapporto di trasmissione:
1ª 31/13 (2.385)
2ª 29/15 (1.933)
3ª 27/17 (1.588)
4ª 23/17 (1.353)
5ª 24/20 (1.200)
6ª 23/21 (1.095)
Parte ciclistica: USA, ZA, AUS, NZ EUROPA, CDN
Tipo di telaio Doppia semiculla←
Angolo di incidenza 25.5 ° 25.6 °
Avancorsa 105 mm (4.13 in) 107 mm (4.21 in)
Pneumatico:
Tipo Tube type
Dimensioni (fronte) 80/100-21 51M
Dimensioni (retro) 100/90-19 57M
Pressione dei pneumatici (anteriore e posteriore) 100 kPa (1.0 kgf/cm
2, 15 psi)
Freno:
Tipo di freno anteriore Freno a disco singolo
Azionamento Con la mano destra
Tipo di freno posteriore Freno a disco singolo
Azionamento Con il piede destro
Sospensione:
Sospensione anteriore Forcella telescopica
Sospensione posteriore Forcellone oscillante (sospensione monocross articolata)
Ammortizzatore:
Ammortizzatore anteriore Molla elicoidale/ammortizzatore idraulico
Ammortizzatore posteriore Molla elicoidale/ammortizzatore gas-olio
Corsa della ruota:
Corsa della ruota anteriore 300 mm (11.8 in)
Corsa della ruota posteriore 315 mm (12.4 in)
Elettrico:
Impianto di accensione Magnete CDI
Elemento Standard Limite
Testata:
Capacità della camera di combustione 8.4 cm
3 (0.296 Imp oz, 0.284 US oz) ----
Limite di distorsione ---- 0.03 mm
(0.0012 in)
