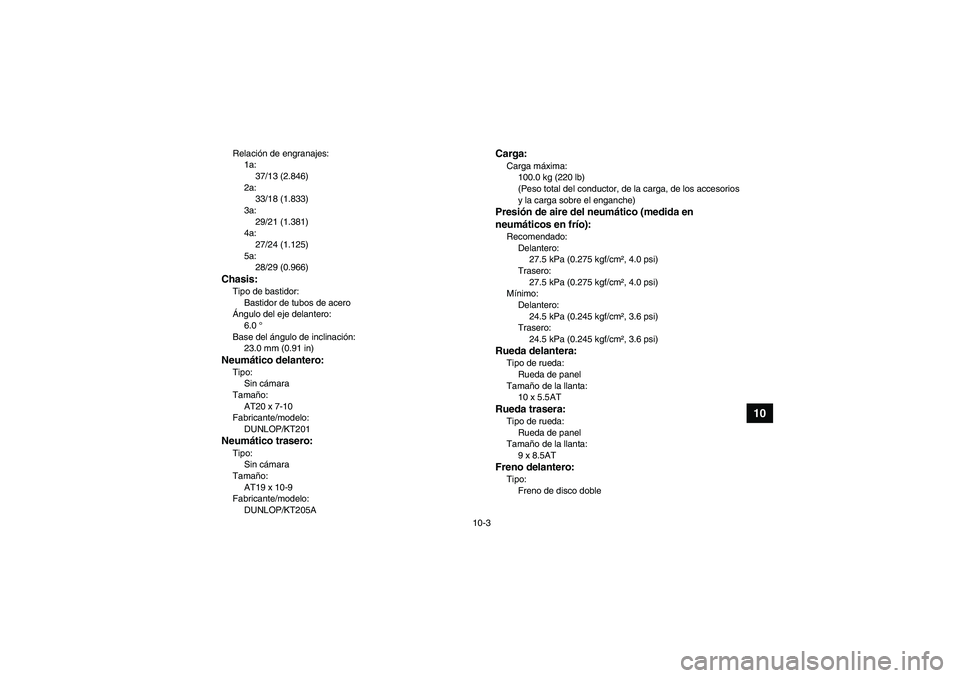

Relación de engranajes:
1a:
37/13 (2.846)
2a:
33/18 (1.833)
3a:
29/21 (1.381)
4a:
27/24 (1.125)
5a:
28/29 (0.966)Chasis:Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
6.0 °
Base del ángulo de inclinación:
23.0 mm (0.91 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
AT20 x 7-10
Fabricante/modelo:
DUNLOP/KT201Neumático trasero:Tipo:
Sin cámara
Tamaño:
AT19 x 10-9
Fabricante/modelo:
DUNLOP/KT205A
Carga:Carga máxima:
100.0 kg (220 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Trasero:
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Mínimo:
Delantero:
24.5 kPa (0.245 kgf/cm², 3.6 psi)
Trasero:
24.5 kPa (0.245 kgf/cm², 3.6 psi)Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
10 x 5.5ATRueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
9 x 8.5ATFreno delantero:Tipo:
Freno de disco doble
U1BT60S0.book Page 3 Wednesday, April 15, 2009 10:07 AM

10-4
10

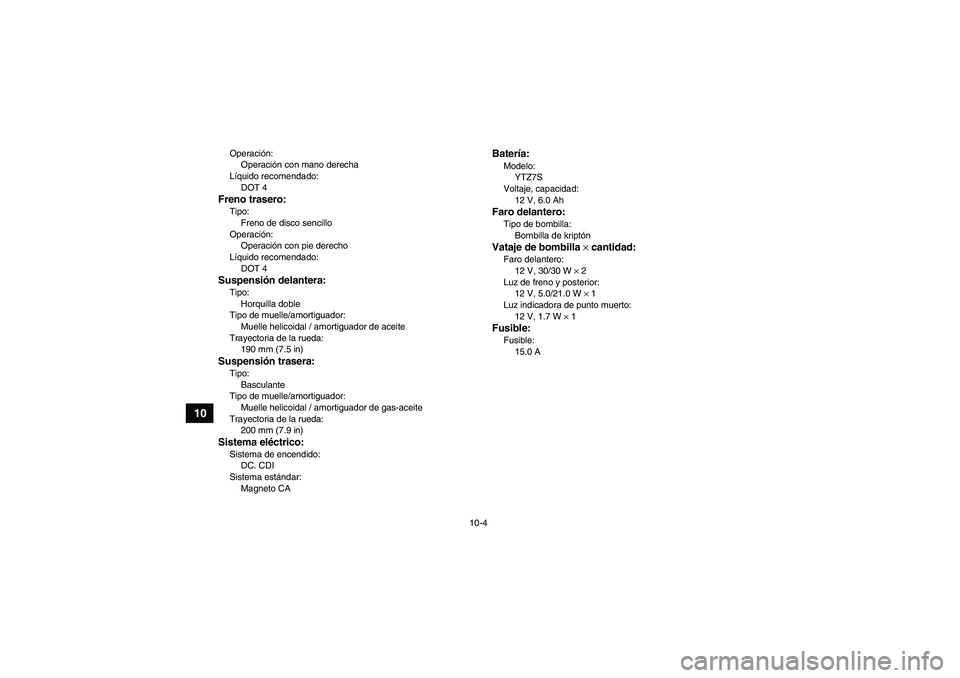

Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
190 mm (7.5 in)Suspensión trasera:Tipo:
Basculante
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda:
200 mm (7.9 in)Sistema eléctrico:Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CA
Batería:Modelo:
YTZ7S
Voltaje, capacidad:
12 V, 6.0 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30/30 W × 2
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz indicadora de punto muerto:
12 V, 1.7 W × 1Fusible:Fusible:
15.0 A
U1BT60S0.book Page 4 Wednesday, April 15, 2009 10:07 AM

11-1
11
SBU26000

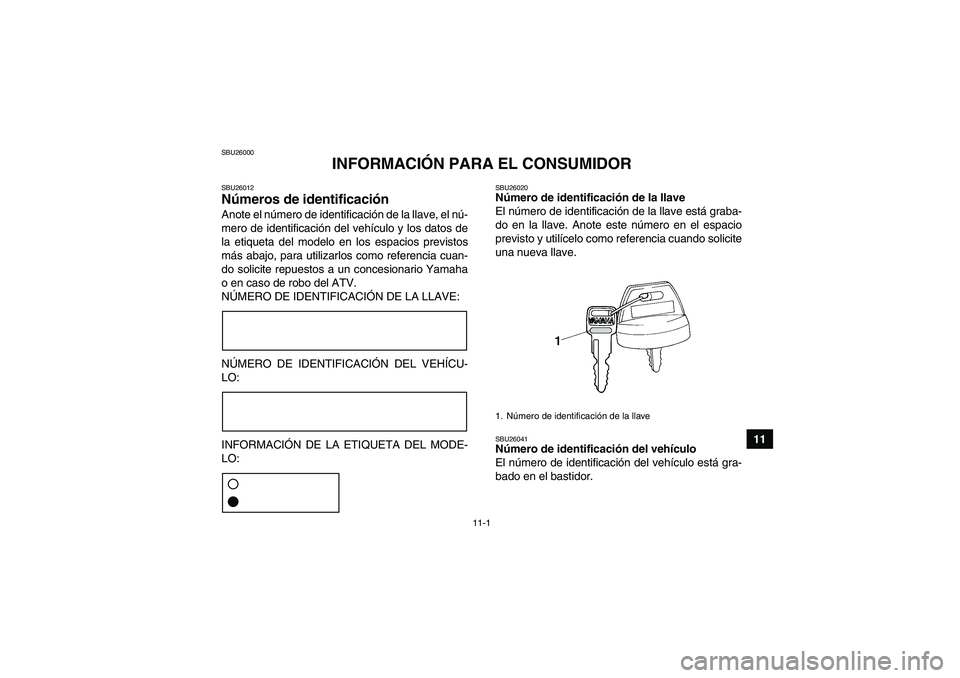

INFORMACIÓN PARA EL CONSUMIDOR
SBU26012Números de identificación Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:
SBU26020Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.SBU26041Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.1. Número de identificación de la llave
U1BT60S0.book Page 1 Wednesday, April 15, 2009 10:07 AM

11-2

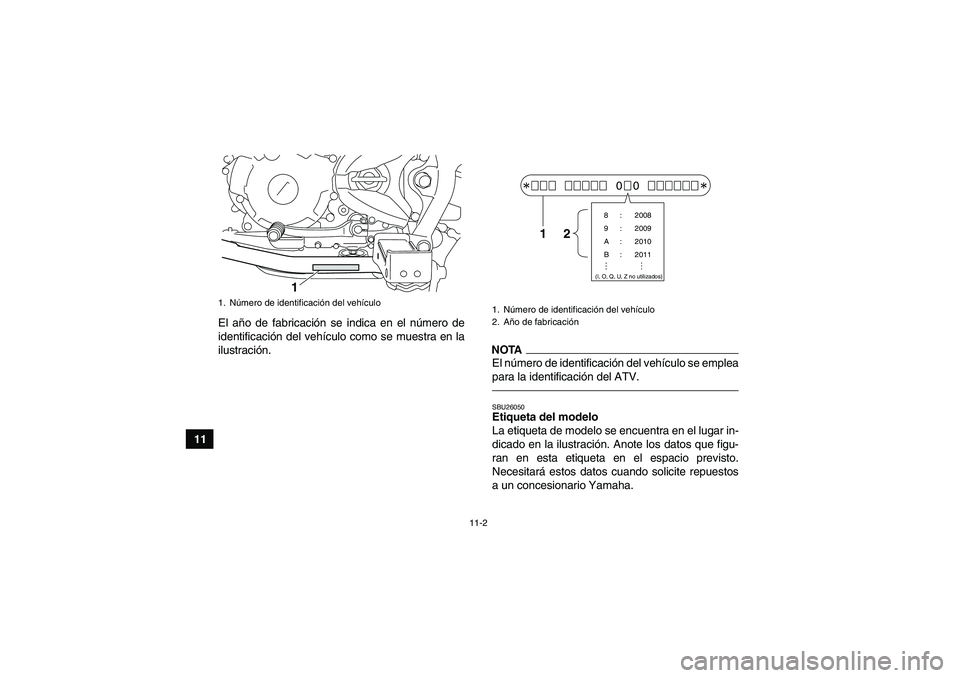

11El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
NOTAEl número de identificación del vehículo se emplea
para la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo
1
1. Número de identificación del vehículo
2. Año de fabricación
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12
U1BT60S0.book Page 2 Wednesday, April 15, 2009 10:07 AM

11-3
11

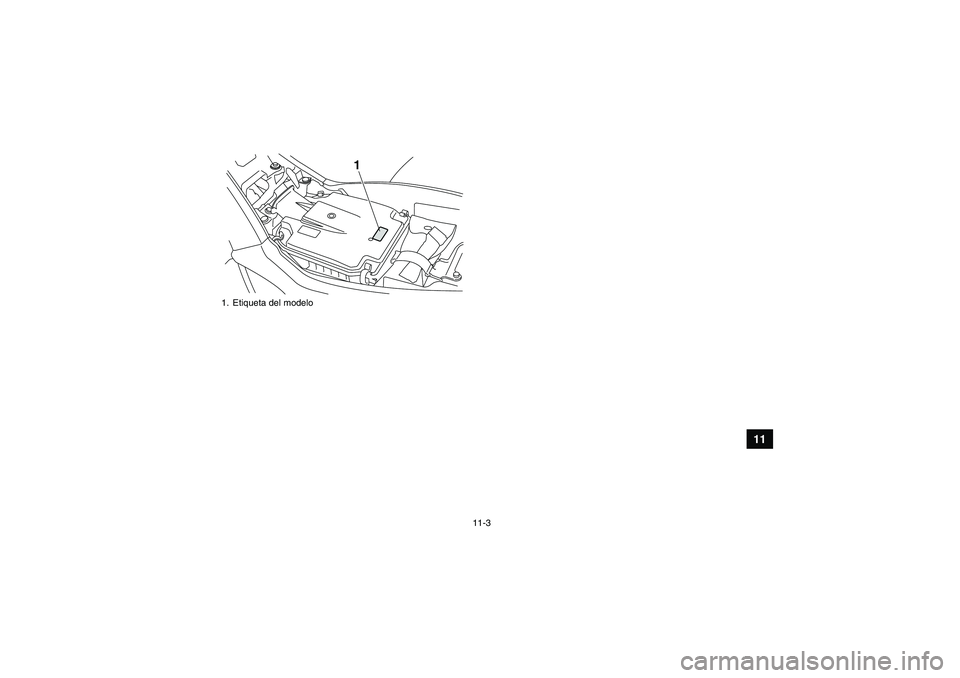

1. Etiqueta del modelo
1
U1BT60S0.book Page 3 Wednesday, April 15, 2009 10:07 AM

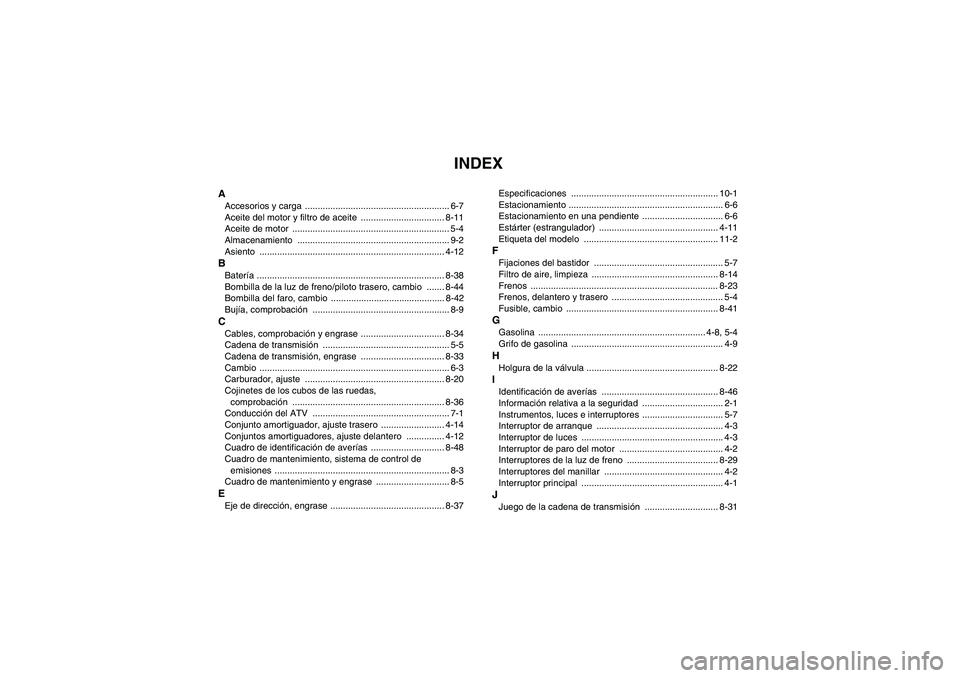

INDEX
AAccesorios y carga ......................................................... 6-7
Aceite del motor y filtro de aceite ................................. 8-11
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-12BBatería .......................................................................... 8-38
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-44
Bombilla del faro, cambio ............................................. 8-42
Bujía, comprobación ...................................................... 8-9CCables, comprobación y engrase ................................. 8-34
Cadena de transmisión .................................................. 5-5
Cadena de transmisión, engrase ................................. 8-33
Cambio ........................................................................... 6-3
Carburador, ajuste ....................................................... 8-20
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-36
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-14
Conjuntos amortiguadores, ajuste delantero ............... 4-12
Cuadro de identificación de averías ............................. 8-48
Cuadro de mantenimiento, sistema de control de
emisiones ..................................................................... 8-3
Cuadro de mantenimiento y engrase ............................. 8-5EEje de dirección, engrase ............................................. 8-37Especificaciones .......................................................... 10-1
Estacionamiento ............................................................. 6-6
Estacionamiento en una pendiente ................................ 6-6
Estárter (estrangulador) ............................................... 4-11
Etiqueta del modelo ..................................................... 11-2
FFijaciones del bastidor ................................................... 5-7
Filtro de aire, limpieza .................................................. 8-14
Frenos .......................................................................... 8-23
Frenos, delantero y trasero ............................................ 5-4
Fusible, cambio ............................................................ 8-41GGasolina .................................................................. 4-8, 5-4
Grifo de gasolina ............................................................ 4-9HHolgura de la válvula .................................................... 8-22IIdentificación de averías .............................................. 8-46
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ................................ 5-7
Interruptor de arranque .................................................. 4-3
Interruptor de luces ........................................................ 4-3
Interruptor de paro del motor ......................................... 4-2
Interruptores de la luz de freno .................................... 8-29
Interruptores del manillar ............................................... 4-2
Interruptor principal ........................................................ 4-1JJuego de la cadena de transmisión ............................. 8-31
U1BT60S0.book Page 1 Wednesday, April 15, 2009 10:07 AM

Juego de la maneta de freno delantero,
comprobación ............................................................ 8-27
Juego del freno de estacionamiento, ajuste ................ 8-28
Juego libre de la maneta de embrague, ajuste ............ 8-30
Juego libre del cable del acelerador, ajuste ................. 8-22LLimitador de velocidad ................................................... 4-4
Limpieza ......................................................................... 9-1
Líquido de freno, cambio ............................................. 8-26
Líquido de freno, comprobación .................................. 8-24
Localización de las etiquetas ......................................... 1-1
Localización de las piezas ............................................. 3-1
Luz del faro, ajuste ....................................................... 8-44
Luz indicadora ................................................................ 4-2
Luz indicadora de punto muerto .................................... 4-2MManeta de aceleración ............................................ 4-3, 5-5
Maneta de embrague ..................................................... 4-4
Maneta del freno ............................................................ 4-5
Maneta del freno de estacionamiento ............................ 4-6
Manetas de freno y embrague, comprobación y
engrase ...................................................................... 8-35
Manual del propietario y juego de herramientas ............ 8-2
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1NNeumáticos .................................................................... 5-5
Número de identificación de la llave ............................ 11-1
Número de identificación del vehículo ......................... 11-1
Números de identificación ............................................ 11-1PParachispas, limpieza .................................................. 8-18Pastillas de freno, comprobación de delanteras y
traseras ...................................................................... 8-23
Pedal de cambio ............................................................ 4-7
Pedal de cambio, comprobación ................................. 8-35
Pedal de freno ............................................................... 4-5
Pedal de freno, comprobación y engrase .................... 8-35
Pivotes del basculante, engrase .................................. 8-36
Posición del pedal de freno, comprobación ................. 8-27
RRalentí del motor ......................................................... 8-21
Rodaje del motor ........................................................... 6-5
Rueda, desmontaje ...................................................... 8-44
Rueda, montaje ........................................................... 8-45SSuspensión, engrase de los pivotes del brazo superior
y del brazo inferior ..................................................... 8-36TTapón del depósito de gasolina ..................................... 4-7
