2010 YAMAHA YFM250R Manuale de Empleo (in Spanish)

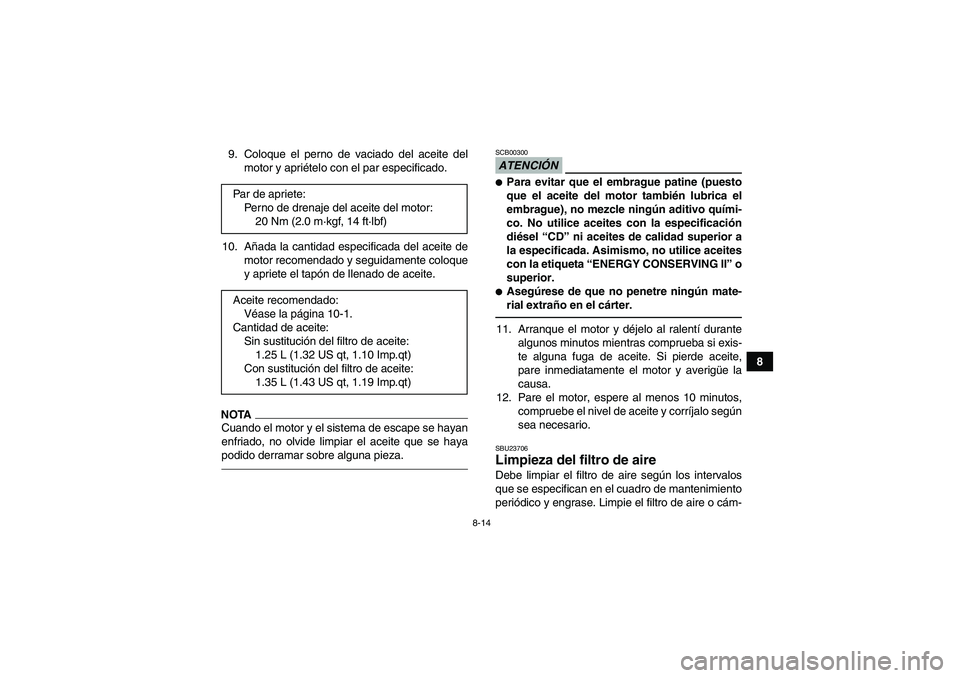

8-14
8 9. Coloque el perno de vaciado del aceite del
motor y apriételo con el par especificado.
10. Añada la cantidad especificada del aceite de
motor recomendado y seguidamente coloque
y apriete el tapón de llenado de aceite.
NOTACuando el motor y el sistema de escape se hayan
enfriado, no olvide limpiar el aceite que se haya
podido derramar sobre alguna pieza.
ATENCIÓNSCB00300
Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No utilice aceites con la especificación
diésel “CD” ni aceites de calidad superior a
la especificada. Asimismo, no utilice aceites
con la etiqueta “ENERGY CONSERVING II” o
superior.
Asegúrese de que no penetre ningún mate-
rial extraño en el cárter.11. Arranque el motor y déjelo al ralentí durante
algunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
12. Pare el motor, espere al menos 10 minutos,
compruebe el nivel de aceite y corríjalo según
sea necesario.SBU23706Limpieza del filtro de aire Debe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire o cám- Par de apriete:
Perno de drenaje del aceite del motor:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Aceite recomendado:
Véase la página 10-1.
Cantidad de aceite:
Sin sustitución del filtro de aceite:
1.25 L (1.32 US qt, 1.10 Imp.qt)
Con sustitución del filtro de aceite:
1.35 L (1.43 US qt, 1.19 Imp.qt)
U1BT60S0.book Page 14 Wednesday, April 15, 2009 10:07 AM

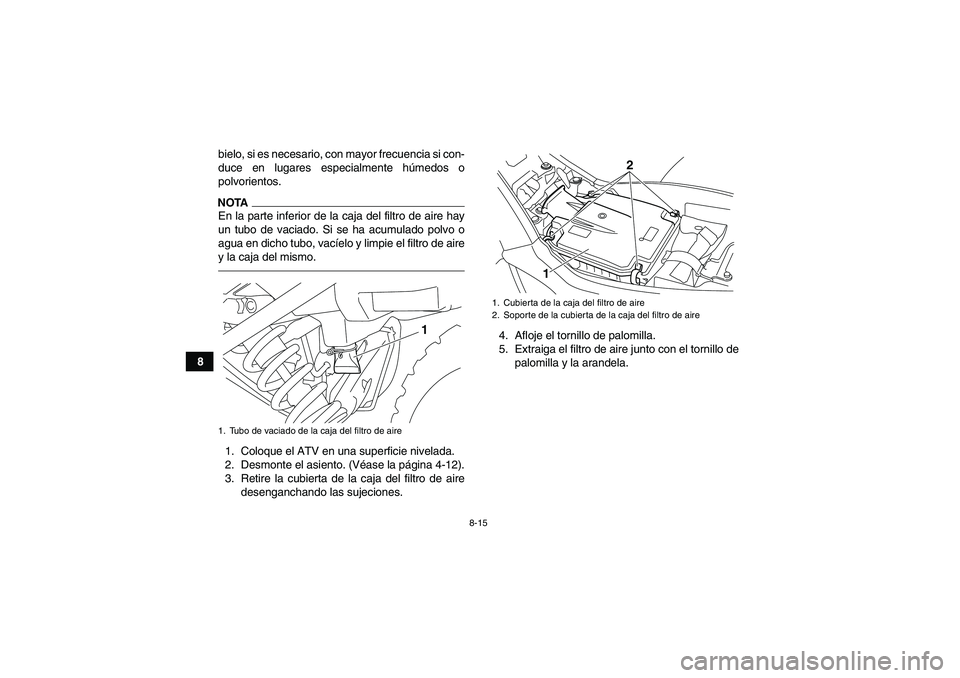

8-15
8bielo, si es necesario, con mayor frecuencia si con-
duce en lugares especialmente húmedos o
polvorientos.
NOTAEn la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo.1. Coloque el ATV en una superficie nivelada.
2. Desmonte el asiento. (Véase la página 4-12).
3. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.4. Afloje el tornillo de palomilla.
5. Extraiga el filtro de aire junto con el tornillo de
palomilla y la arandela.1. Tubo de vaciado de la caja del filtro de aire
1
1. Cubierta de la caja del filtro de aire
2. Soporte de la cubierta de la caja del filtro de aire
12
U1BT60S0.book Page 15 Wednesday, April 15, 2009 10:07 AM

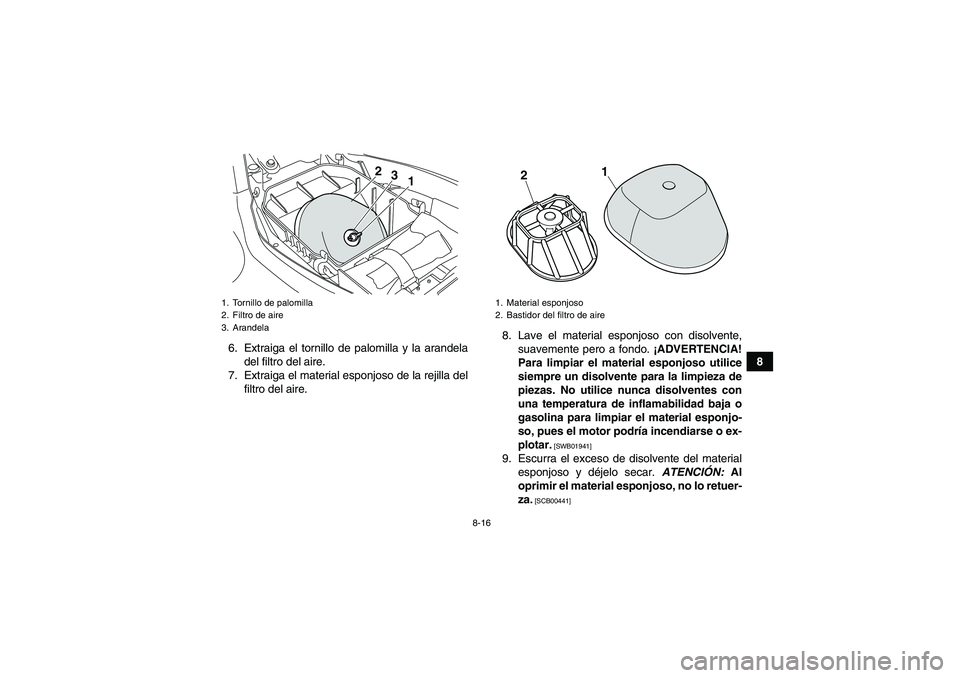

8-16
8 6. Extraiga el tornillo de palomilla y la arandela
del filtro del aire.
7. Extraiga el material esponjoso de la rejilla del
filtro del aire.8. Lave el material esponjoso con disolvente,
suavemente pero a fondo. ¡ADVERTENCIA!
Para limpiar el material esponjoso utilice
siempre un disolvente para la limpieza de
piezas. No utilice nunca disolventes con
una temperatura de inflamabilidad baja o
gasolina para limpiar el material esponjo-
so, pues el motor podría incendiarse o ex-
plotar.
[SWB01941]
9. Escurra el exceso de disolvente del material
esponjoso y déjelo secar. ATENCIÓN: Al
oprimir el material esponjoso, no lo retuer-
za.
[SCB00441]
1. Tornillo de palomilla
2. Filtro de aire
3. Arandela
1 2
3
1. Material esponjoso
2. Bastidor del filtro de aire
1
2
U1BT60S0.book Page 16 Wednesday, April 15, 2009 10:07 AM

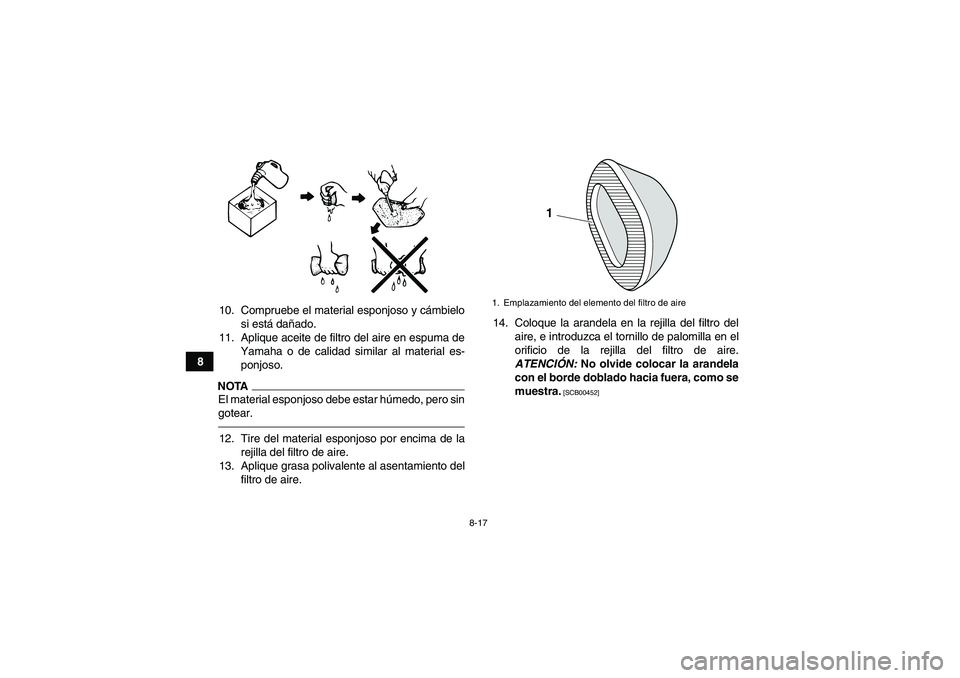

8-17
810. Compruebe el material esponjoso y cámbielo
si está dañado.
11. Aplique aceite de filtro del aire en espuma de
Yamaha o de calidad similar al material es-
ponjoso.
NOTAEl material esponjoso debe estar húmedo, pero sin
gotear.12. Tire del material esponjoso por encima de la
rejilla del filtro de aire.
13. Aplique grasa polivalente al asentamiento del
filtro de aire.14. Coloque la arandela en la rejilla del filtro del
aire, e introduzca el tornillo de palomilla en el
orificio de la rejilla del filtro de aire.
ATENCIÓN: No olvide colocar la arandela
con el borde doblado hacia fuera, como se
muestra.
[SCB00452]
1. Emplazamiento del elemento del filtro de aire
1
U1BT60S0.book Page 17 Wednesday, April 15, 2009 10:07 AM

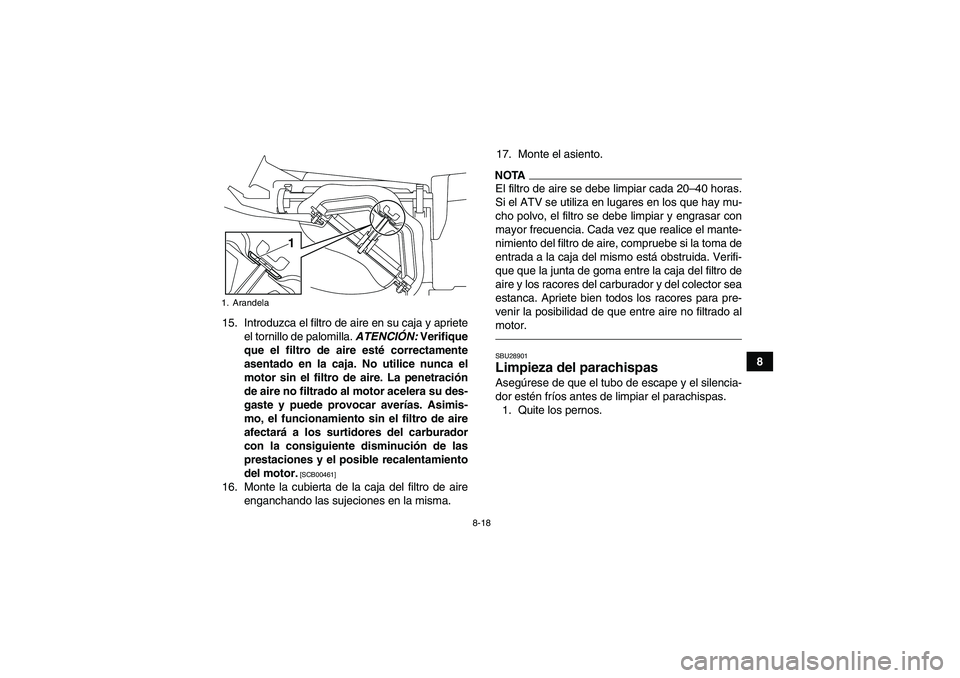

8-18
8 15. Introduzca el filtro de aire en su caja y apriete
el tornillo de palomilla. ATENCIÓN: Verifique
que el filtro de aire esté correctamente
asentado en la caja. No utilice nunca el
motor sin el filtro de aire. La penetración
de aire no filtrado al motor acelera su des-
gaste y puede provocar averías. Asimis-
mo, el funcionamiento sin el filtro de aire
afectará a los surtidores del carburador
con la consiguiente disminución de las
prestaciones y el posible recalentamiento
del motor.
[SCB00461]
16. Monte la cubierta de la caja del filtro de aire
enganchando las sujeciones en la misma.17. Monte el asiento.
NOTAEl filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-
cho polvo, el filtro se debe limpiar y engrasar con
mayor frecuencia. Cada vez que realice el mante-
nimiento del filtro de aire, compruebe si la toma de
entrada a la caja del mismo está obstruida. Verifi-
que que la junta de goma entre la caja del filtro de
aire y los racores del carburador y del colector sea
estanca. Apriete bien todos los racores para pre-
venir la posibilidad de que entre aire no filtrado al
motor.SBU28901Limpieza del parachispas Asegúrese de que el tubo de escape y el silencia-
dor estén fríos antes de limpiar el parachispas.
1. Quite los pernos.
1. Arandela
1
U1BT60S0.book Page 18 Wednesday, April 15, 2009 10:07 AM

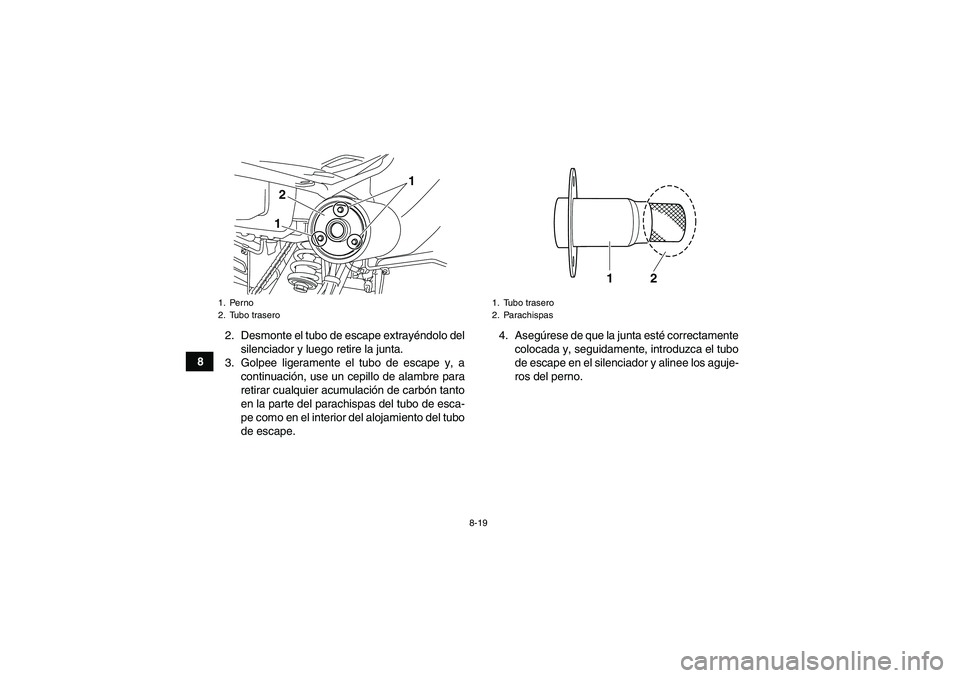

8-19
82. Desmonte el tubo de escape extrayéndolo del
silenciador y luego retire la junta.
3. Golpee ligeramente el tubo de escape y, a
continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del tubo
de escape.4. Asegúrese de que la junta esté correctamente
colocada y, seguidamente, introduzca el tubo
de escape en el silenciador y alinee los aguje-
ros del perno.
1. Perno
2. Tubo trasero
2
11
1. Tubo trasero
2. Parachispas
2 1
U1BT60S0.book Page 19 Wednesday, April 15, 2009 10:07 AM

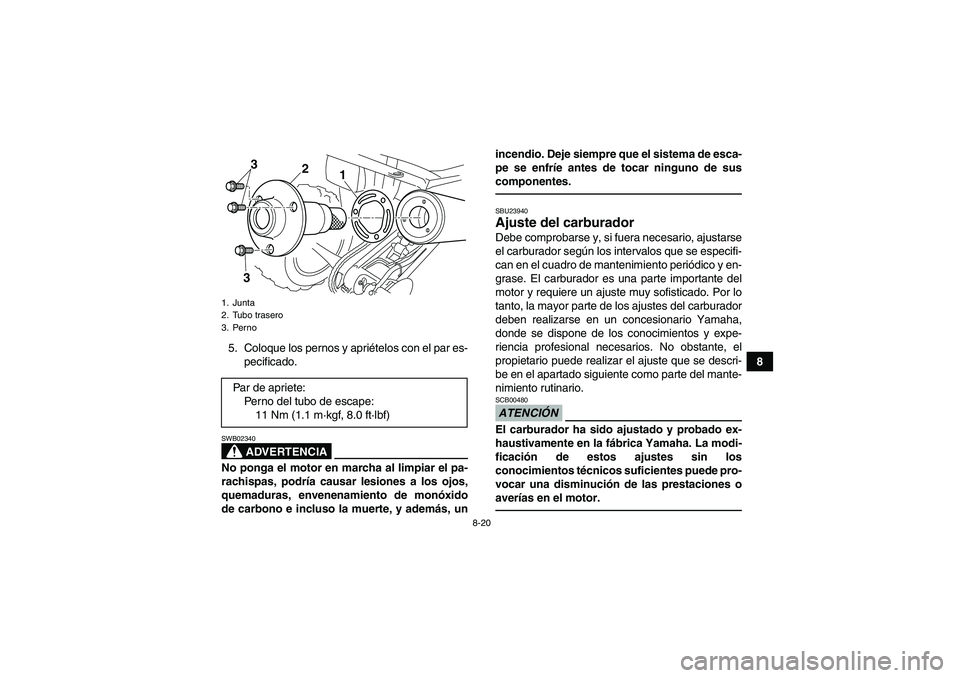

8-20
8 5. Coloque los pernos y apriételos con el par es-
pecificado.
ADVERTENCIA
SWB02340No ponga el motor en marcha al limpiar el pa-
rachispas, podría causar lesiones a los ojos,
quemaduras, envenenamiento de monóxido
de carbono e incluso la muerte, y además, unincendio. Deje siempre que el sistema de esca-
pe se enfríe antes de tocar ninguno de sus
componentes.
SBU23940Ajuste del carburador Debe comprobarse y, si fuera necesario, ajustarse
el carburador según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y en-
grase. El carburador es una parte importante del
motor y requiere un ajuste muy sofisticado. Por lo
tanto, la mayor parte de los ajustes del carburador
deben realizarse en un concesionario Yamaha,
donde se dispone de los conocimientos y expe-
riencia profesional necesarios. No obstante, el
propietario puede realizar el ajuste que se descri-
be en el apartado siguiente como parte del mante-
nimiento rutinario.ATENCIÓNSCB00480El carburador ha sido ajustado y probado ex-
haustivamente en la fábrica Yamaha. La modi-
ficación de estos ajustes sin los
conocimientos técnicos suficientes puede pro-
vocar una disminución de las prestaciones o
averías en el motor.
1. Junta
2. Tubo trasero
3. PernoPar de apriete:
Perno del tubo de escape:
11 Nm (1.1 m·kgf, 8.0 ft·lbf)
1 2
33
U1BT60S0.book Page 20 Wednesday, April 15, 2009 10:07 AM

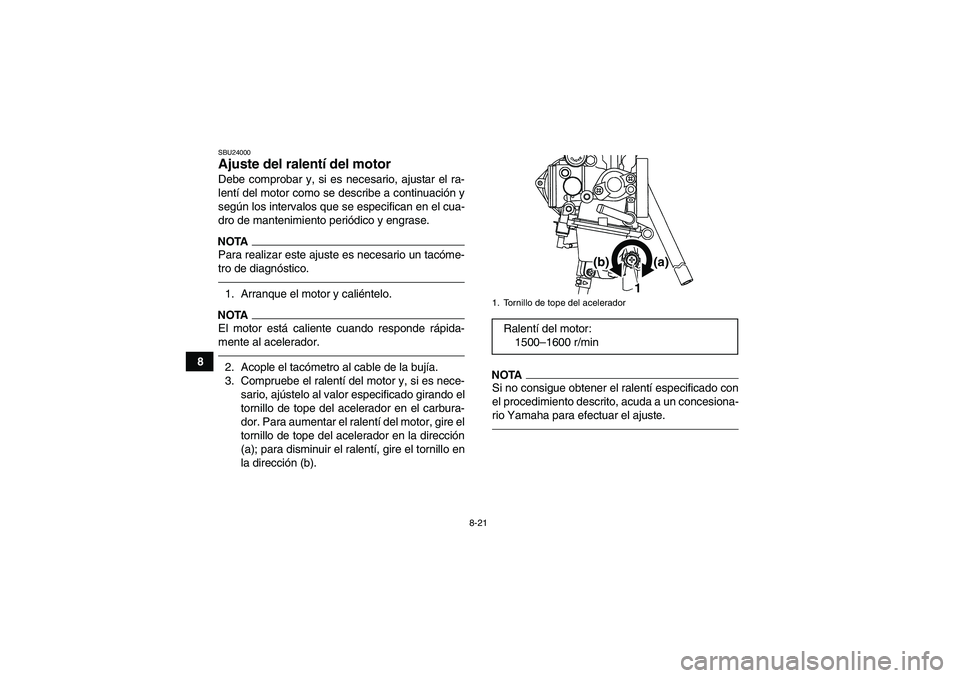

8-21
8
SBU24000Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar el ra-
lentí del motor como se describe a continuación y
según los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.NOTAPara realizar este ajuste es necesario un tacóme-
tro de diagnóstico.1. Arranque el motor y caliéntelo.NOTAEl motor está caliente cuando responde rápida-
mente al acelerador.2. Acople el tacómetro al cable de la bujía.
3. Compruebe el ralentí del motor y, si es nece-
sario, ajústelo al valor especificado girando el
tornillo de tope del acelerador en el carbura-
dor. Para aumentar el ralentí del motor, gire el
tornillo de tope del acelerador en la dirección
(a); para disminuir el ralentí, gire el tornillo en
la dirección (b).
NOTASi no consigue obtener el ralentí especificado con
el procedimiento descrito, acuda a un concesiona-
rio Yamaha para efectuar el ajuste.1. Tornillo de tope del aceleradorRalentí del motor:
1500–1600 r/min
1
(a)
(b)
