2010 YAMAHA YBR125 Betriebsanleitungen (in German)

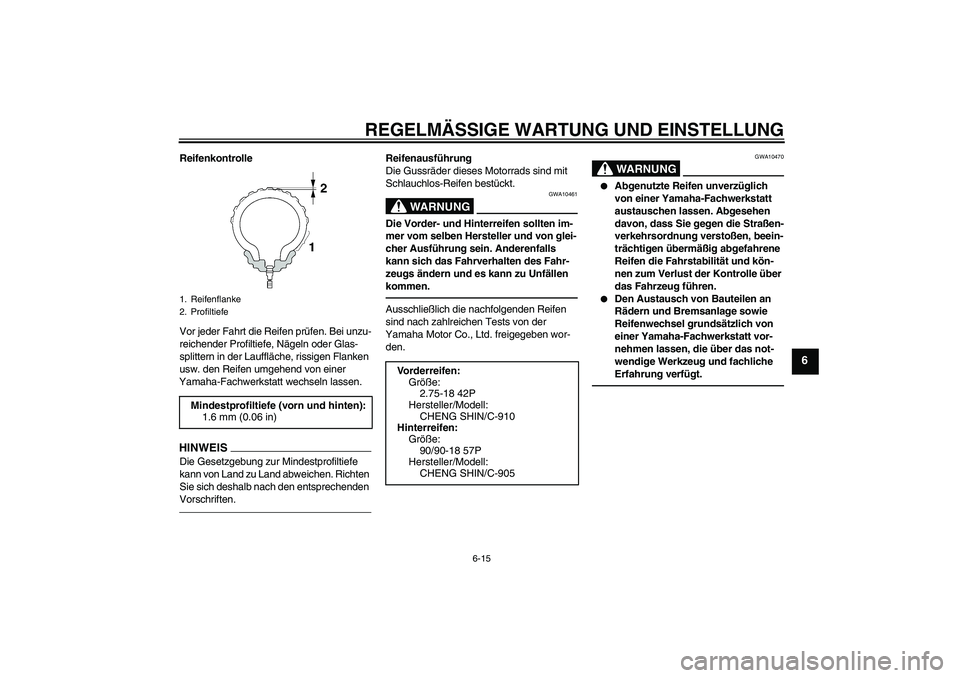

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-15
6
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
Reifenausführung
Die Gussräder dieses Motorrads sind mit
Schlauchlos-Reifen bestückt.
WARNUNG
GWA10461
Die Vorder- und Hinterreifen sollten im-
mer vom selben Hersteller und von glei-
cher Ausführung sein. Anderenfalls
kann sich das Fahrverhalten des Fahr-
zeugs ändern und es kann zu Unfällen
kommen.Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
WARNUNG
GWA10470


Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.


Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche
Erfahrung verfügt.
1. Reifenflanke
2. ProfiltiefeMindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
Vorderreifen:
Größe:
2.75-18 42P
Hersteller/Modell:
CHENG SHIN/C-910
Hinterreifen:
Größe:
90/90-18 57P
Hersteller/Modell:
CHENG SHIN/C-905
U51DG0G0.book Page 15 Friday, October 30, 2009 4:50 PM

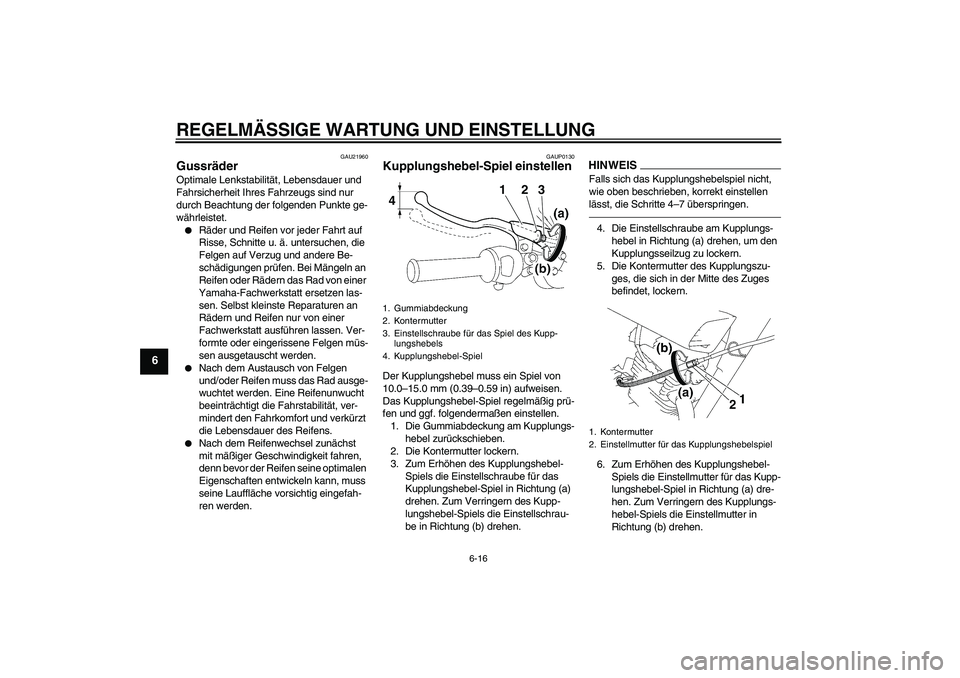

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
6
GAU21960
Gussräder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.

Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere Be-
schädigungen prüfen. Bei Mängeln an
Reifen oder Rädern das Rad von einer
Yamaha-Fachwerkstatt ersetzen las-
sen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen müs-
sen ausgetauscht werden.


Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.


Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden.
GAUP0130
Kupplungshebel-Spiel einstellen Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
1. Die Gummiabdeckung am Kupplungs-
hebel zurückschieben.
2. Die Kontermutter lockern.
3. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellschraube für das
Kupplungshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellschrau-
be in Richtung (b) drehen.
HINWEISFalls sich das Kupplungshebelspiel nicht,
wie oben beschrieben, korrekt einstellen
lässt, die Schritte 4–7 überspringen.4. Die Einstellschraube am Kupplungs-
hebel in Richtung (a) drehen, um den
Kupplungsseilzug zu lockern.
5. Die Kontermutter des Kupplungszu-
ges, die sich in der Mitte des Zuges
befindet, lockern.
6. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter für das Kupp-
lungshebel-Spiel in Richtung (a) dre-
hen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellmutter in
Richtung (b) drehen.
1. Gummiabdeckung
2. Kontermutter
3. Einstellschraube für das Spiel des Kupp-
lungshebels
4. Kupplungshebel-Spiel4123
1. Kontermutter
2. Einstellmutter für das Kupplungshebelspiel
U51DG0G0.book Page 16 Friday, October 30, 2009 4:50 PM

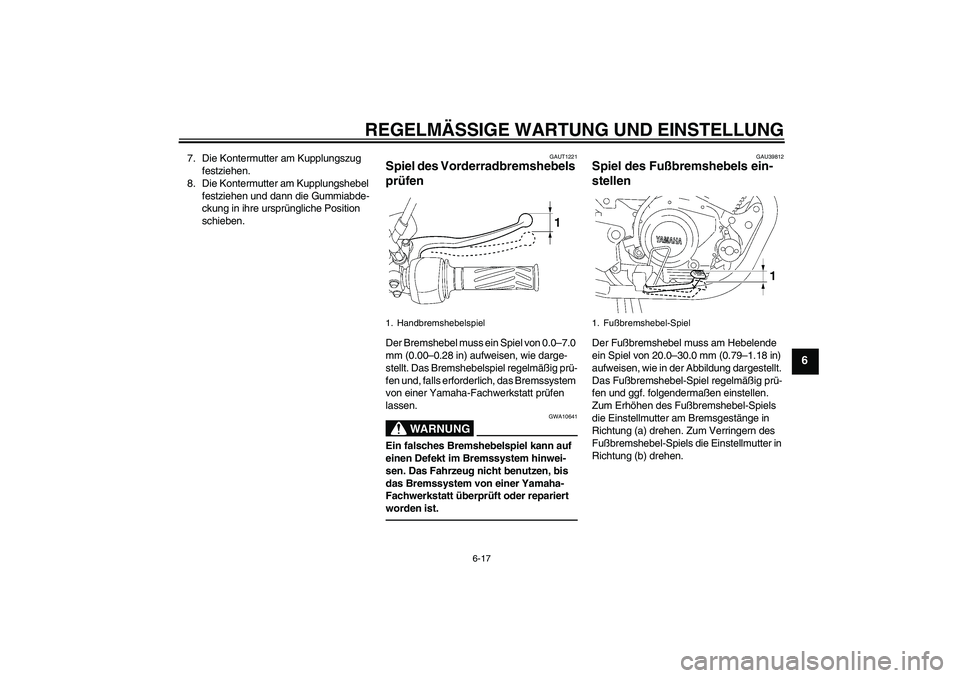

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
6
7. Die Kontermutter am Kupplungszug
festziehen.
8. Die Kontermutter am Kupplungshebel
festziehen und dann die Gummiabde-
ckung in ihre ursprüngliche Position
schieben.
GAUT1221
Spiel des Vorderradbremshebels
prüfen Der Bremshebel muss ein Spiel von 0.0–7.0
mm (0.00–0.28 in) aufweisen, wie darge-
stellt. Das Bremshebelspiel regelmäßig prü-
fen und, falls erforderlich, das Bremssystem
von einer Yamaha-Fachwerkstatt prüfen
lassen.
WARNUNG
GWA10641
Ein falsches Bremshebelspiel kann auf
einen Defekt im Bremssystem hinwei-
sen. Das Fahrzeug nicht benutzen, bis
das Bremssystem von einer Yamaha-
Fachwerkstatt überprüft oder repariert
worden ist.
GAU39812
Spiel des Fußbremshebels ein-
stellen Der Fußbremshebel muss am Hebelende
ein Spiel von 20.0–30.0 mm (0.79–1.18 in)
aufweisen, wie in der Abbildung dargestellt.
Das Fußbremshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Fußbremshebel-Spiels
die Einstellmutter am Bremsgestänge in
Richtung (a) drehen. Zum Verringern des
Fußbremshebel-Spiels die Einstellmutter in
Richtung (b) drehen.
1. Handbremshebelspiel
1. Fußbremshebel-Spiel
U51DG0G0.book Page 17 Friday, October 30, 2009 4:50 PM

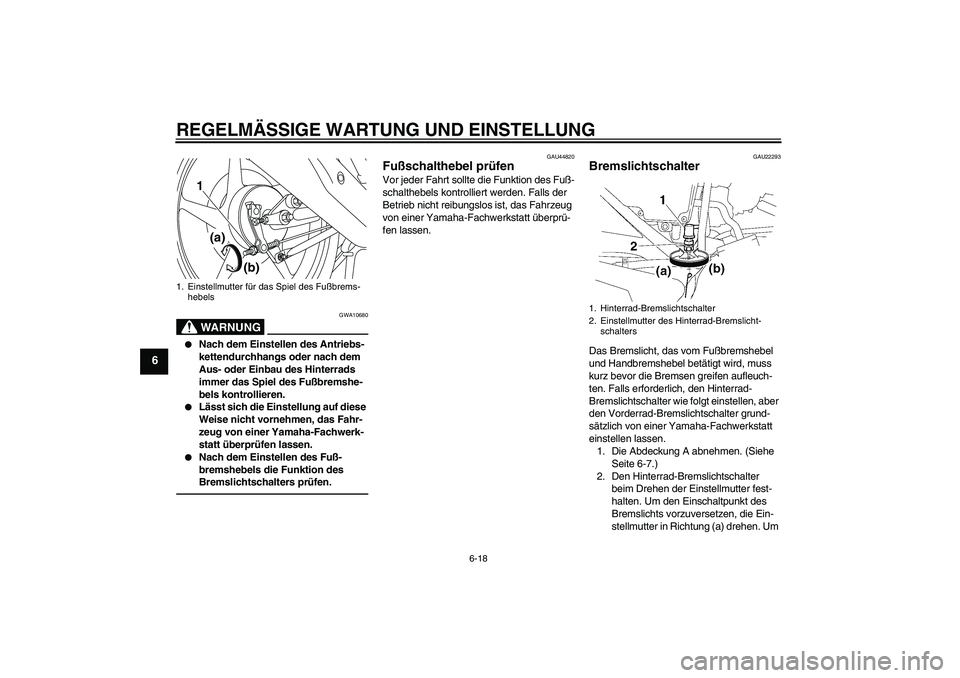

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-18
6
WARNUNG
GWA10680


Nach dem Einstellen des Antriebs-
kettendurchhangs oder nach dem
Aus- oder Einbau des Hinterrads
immer das Spiel des Fußbremshe-
bels kontrollieren.


Lässt sich die Einstellung auf diese
Weise nicht vornehmen, das Fahr-
zeug von einer Yamaha-Fachwerk-
statt überprüfen lassen.


Nach dem Einstellen des Fuß-
bremshebels die Funktion des
Bremslichtschalters prüfen.
GAU44820
Fußschalthebel prüfen Vor jeder Fahrt sollte die Funktion des Fuß-
schalthebels kontrolliert werden. Falls der
Betrieb nicht reibungslos ist, das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen lassen.
GAU22293
Bremslichtschalter Das Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Falls erforderlich, den Hinterrad-
Bremslichtschalter wie folgt einstellen, aber
den Vorderrad-Bremslichtschalter grund-
sätzlich von einer Yamaha-Fachwerkstatt
einstellen lassen.
1. Die Abdeckung A abnehmen. (Siehe
Seite 6-7.)
2. Den Hinterrad-Bremslichtschalter
beim Drehen der Einstellmutter fest-
halten. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Ein-
stellmutter in Richtung (a) drehen. Um
1. Einstellmutter für das Spiel des Fußbrems-
hebels
1
(a)
(b)
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
U51DG0G0.book Page 18 Friday, October 30, 2009 4:50 PM

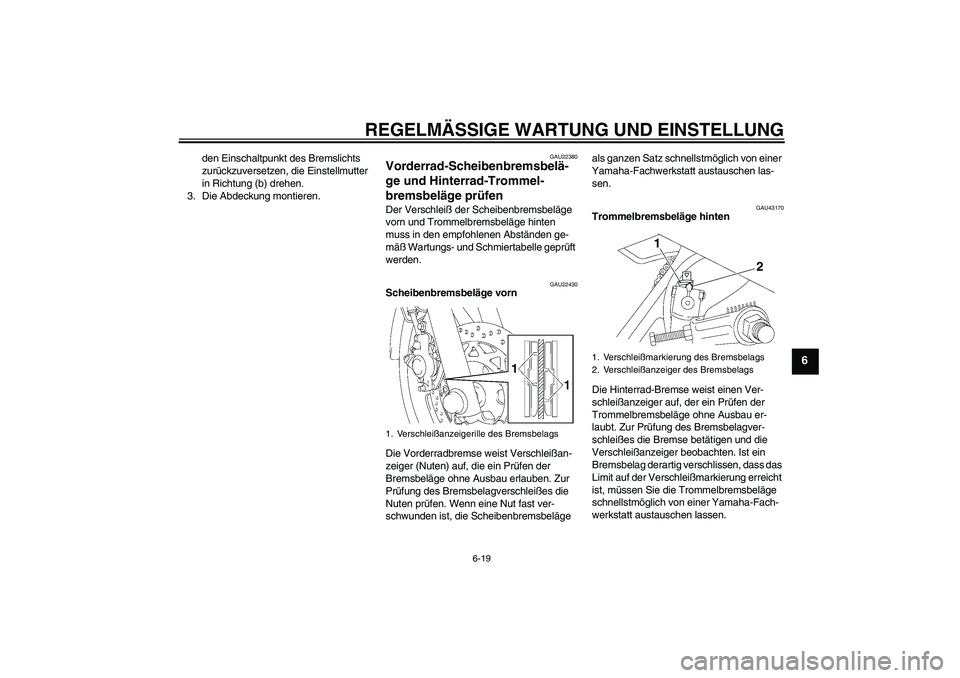

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
6
den Einschaltpunkt des Bremslichts
zurückzuversetzen, die Einstellmutter
in Richtung (b) drehen.
3. Die Abdeckung montieren.
GAU22380
Vorderrad-Scheibenbremsbelä-
ge und Hinterrad-Trommel-
bremsbeläge prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und Trommelbremsbeläge hinten
muss in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle geprüft
werden.
GAU22430
Scheibenbremsbeläge vorn
Die Vorderradbremse weist Verschleißan-
zeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Nuten prüfen. Wenn eine Nut fast ver-
schwunden ist, die Scheibenbremsbeläge als ganzen Satz schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU43170
Trommelbremsbeläge hinten
Die Hinterrad-Bremse weist einen Ver-
schleißanzeiger auf, der ein Prüfen der
Trommelbremsbeläge ohne Ausbau er-
laubt. Zur Prüfung des Bremsbelagver-
schleißes die Bremse betätigen und die
Verschleißanzeiger beobachten. Ist ein
Bremsbelag derartig verschlissen, dass das
Limit auf der Verschleißmarkierung erreicht
ist, müssen Sie die Trommelbremsbeläge
schnellstmöglich von einer Yamaha-Fach-
werkstatt austauschen lassen.
1. Verschleißanzeigerille des Bremsbelags
1. Verschleißmarkierung des Bremsbelags
2. Verschleißanzeiger des Bremsbelags
1
2
U51DG0G0.book Page 19 Friday, October 30, 2009 4:50 PM

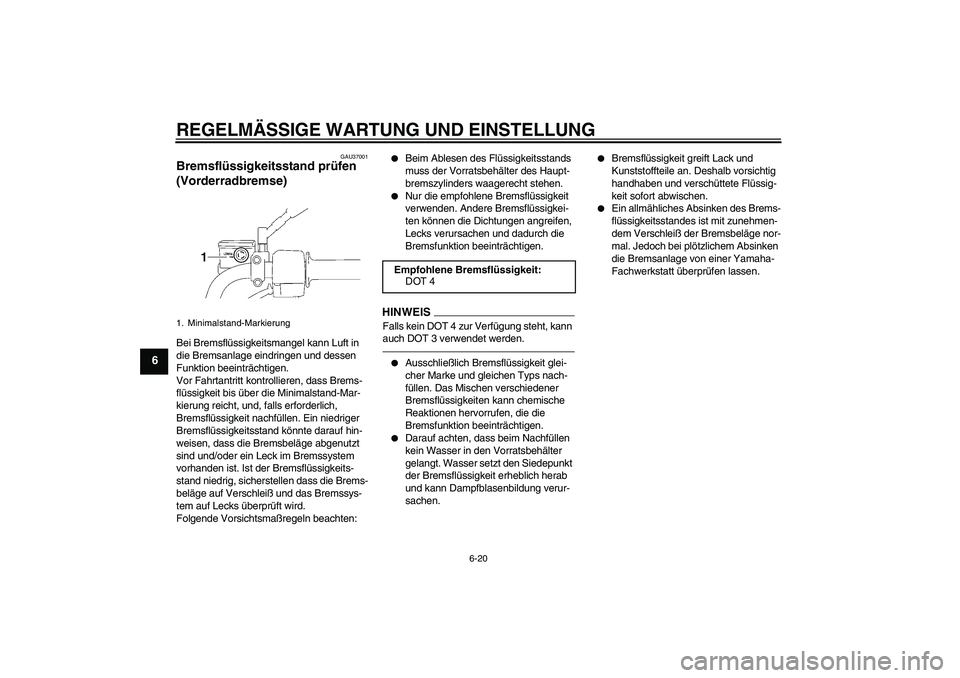

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
6
GAU37001
Bremsflüssigkeitsstand prüfen
(Vorderradbremse) Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das Bremssys-
tem auf Lecks überprüft wird.
Folgende Vorsichtsmaßregeln beachten:


Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter des Haupt-
bremszylinders waagerecht stehen.


Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.
HINWEISFalls kein DOT 4 zur Verfügung steht, kann
auch DOT 3 verwendet werden.

Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.


Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.


Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.


Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
1. Minimalstand-Markierung
Empfohlene Bremsflüssigkeit:
DOT 4
U51DG0G0.book Page 20 Friday, October 30, 2009 4:50 PM

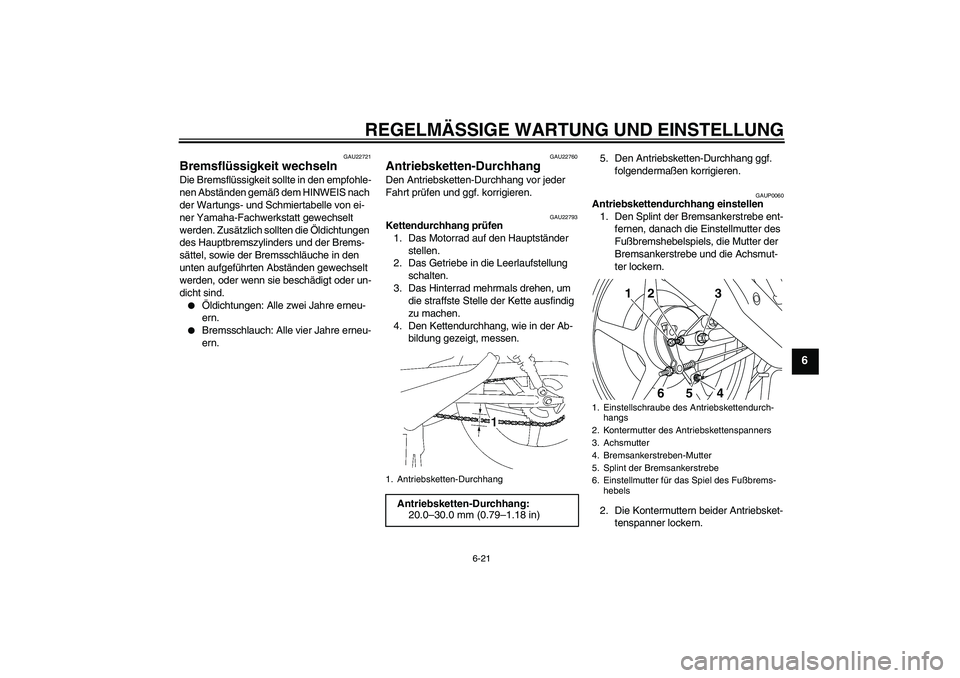

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
6
GAU22721
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß dem HINWEIS nach
der Wartungs- und Schmiertabelle von ei-
ner Yamaha-Fachwerkstatt gewechselt
werden. Zusätzlich sollten die Öldichtungen
des Hauptbremszylinders und der Brems-
sättel, sowie der Bremsschläuche in den
unten aufgeführten Abständen gewechselt
werden, oder wenn sie beschädigt oder un-
dicht sind.

Öldichtungen: Alle zwei Jahre erneu-
ern.


Bremsschlauch: Alle vier Jahre erneu-
ern.
GAU22760
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22793
Kettendurchhang prüfen
1. Das Motorrad auf den Hauptständer
stellen.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Hinterrad mehrmals drehen, um
die straffste Stelle der Kette ausfindig
zu machen.
4. Den Kettendurchhang, wie in der Ab-
bildung gezeigt, messen.5. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAUP0060
Antriebskettendurchhang einstellen
1. Den Splint der Bremsankerstrebe ent-
fernen, danach die Einstellmutter des
Fußbremshebelspiels, die Mutter der
Bremsankerstrebe und die Achsmut-
ter lockern.
2. Die Kontermuttern beider Antriebsket-
tenspanner lockern.
1. Antriebsketten-Durchhang
Antriebsketten-Durchhang:
20.0–30.0 mm (0.79–1.18 in)
1. Einstellschraube des Antriebskettendurch-
hangs
2. Kontermutter des Antriebskettenspanners
3. Achsmutter
4. Bremsankerstreben-Mutter
5. Splint der Bremsankerstrebe
6. Einstellmutter für das Spiel des Fußbrems-
hebels
1
2
34
5
6
U51DG0G0.book Page 21 Friday, October 30, 2009 4:50 PM

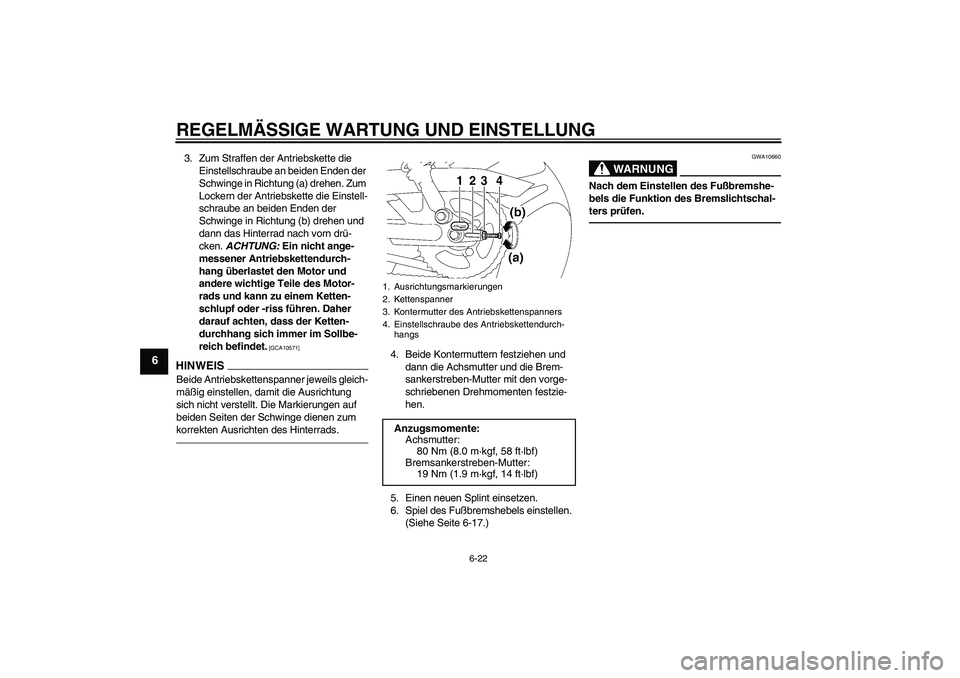

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
6
3. Zum Straffen der Antriebskette die
Einstellschraube an beiden Enden der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube an beiden Enden der
Schwinge in Richtung (b) drehen und
dann das Hinterrad nach vorn drü-
cken. ACHTUNG: Ein nicht ange-
messener Antriebskettendurch-
hang überlastet den Motor und
andere wichtige Teile des Motor-
rads und kann zu einem Ketten-
schlupf oder -riss führen. Daher
darauf achten, dass der Ketten-
durchhang sich immer im Sollbe-
reich befindet.
[GCA10571]
HINWEISBeide Antriebskettenspanner jeweils gleich-
mäßig einstellen, damit die Ausrichtung
sich nicht verstellt. Die Markierungen auf
beiden Seiten der Schwinge dienen zum
korrekten Ausrichten des Hinterrads.
4. Beide Kontermuttern festziehen und
dann die Achsmutter und die Brem-
sankerstreben-Mutter mit den vorge-
schriebenen Drehmomenten festzie-
hen.
5. Einen neuen Splint einsetzen.
6. Spiel des Fußbremshebels einstellen.
(Siehe Seite 6-17.)
WARNUNG
GWA10660
Nach dem Einstellen des Fußbremshe-
bels die Funktion des Bremslichtschal-
ters prüfen.
1. Ausrichtungsmarkierungen
2. Kettenspanner
3. Kontermutter des Antriebskettenspanners
4. Einstellschraube des Antriebskettendurch-
hangsAnzugsmomente:
Achsmutter:
80 Nm (8.0 m·kgf, 58 ft·lbf)
Bremsankerstreben-Mutter:
19 Nm (1.9 m·kgf, 14 ft·lbf)
1
2
3
4
U51DG0G0.book Page 22 Friday, October 30, 2009 4:50 PM
