2010 YAMAHA XVS950 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
6
GAU33654
Batterie Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10760


Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.


DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
ACHTUNG
GCA16520
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.
Wenn Ihnen kein Konstantspannungs-
Batterieladegerät zur Verfügung steht,
lassen Sie die Batterie in einer Yamaha-
Fachwerkstatt aufladen.Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
1. Pluskabel der Batterie (rot)
2. Batterie
3. Minuspol-Batteriekabel (schwarz)
21
3
U26PG1G0.book Page 25 Wednesday, July 15, 2009 9:23 AM

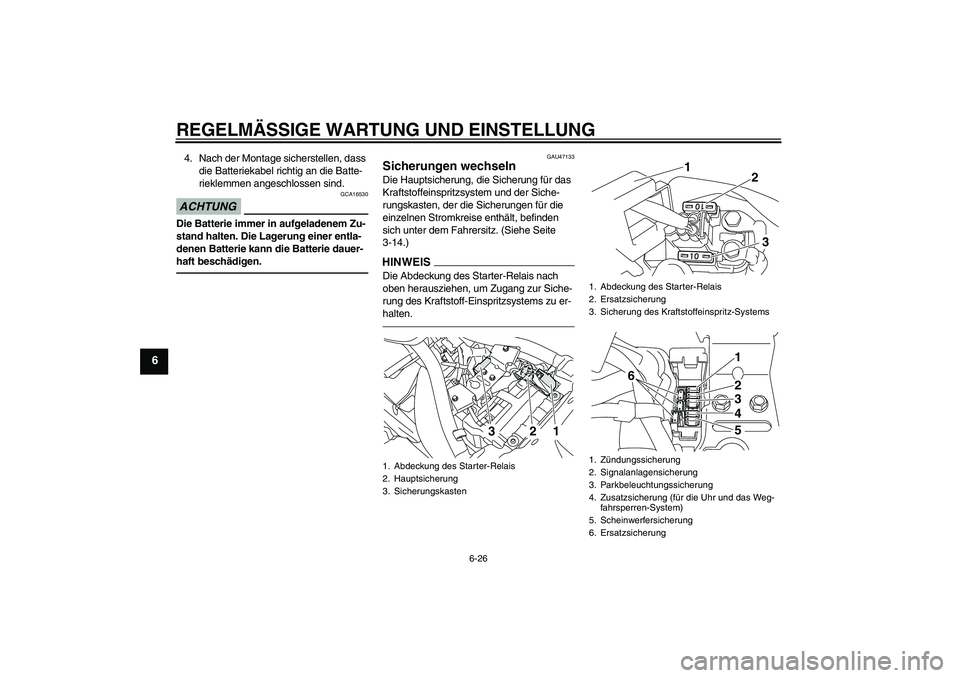

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16530
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-
haft beschädigen.
GAU47133
Sicherungen wechseln Die Hauptsicherung, die Sicherung für das
Kraftstoffeinspritzsystem und der Siche-
rungskasten, der die Sicherungen für die
einzelnen Stromkreise enthält, befinden
sich unter dem Fahrersitz. (Siehe Seite
3-14.)HINWEI
S
Die Abdeckung des Starter-Relais nach
oben herausziehen, um Zugang zur Siche-
rung des Kraftstoff-Einspritzsystems zu er-
halten.1. Abdeckung des Starter-Relais
2. Hauptsicherung
3. Sicherungskasten
1
2
3
1. Abdeckung des Starter-Relais
2. Ersatzsicherung
3. Sicherung des Kraftstoffeinspritz-Systems
1. Zündungssicherung
2. Signalanlagensicherung
3. Parkbeleuchtungssicherung
4. Zusatzsicherung (für die Uhr und das Weg-
fahrsperren-System)
5. Scheinwerfersicherung
6. Ersatzsicherung
3 2
1
1
2
3
4
5 6
U26PG1G0.book Page 26 Wednesday, July 15, 2009 9:23 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
6
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15131]
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU48511
Scheinwerferlampe auswech-
seln Dieses Modell ist mit einer Halogenlampe
ausgestattet. Eine durchgebrannte Schein-
werferlampe kann folgendermaßen ausge-
wechselt werden.ACHTUNG
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-
achten.
Vorgeschriebene Sicherungen:
Hauptsicherung:
40.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
15.0 A
Parkleuchten-Sicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
10.0 A
Zusatzsicherung:
10.0 A
U26PG1G0.book Page 27 Wednesday, July 15, 2009 9:23 AM

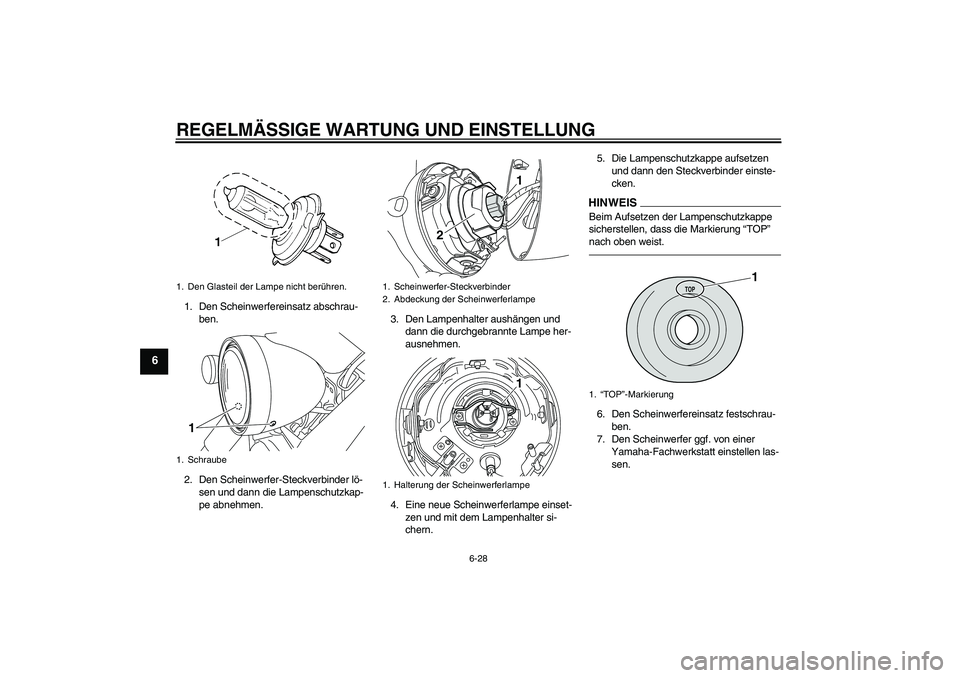

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6
1. Den Scheinwerfereinsatz abschrau-
ben.
2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.3. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.5. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einste-
cken.
HINWEISBeim Aufsetzen der Lampenschutzkappe
sicherstellen, dass die Markierung “TOP”
nach oben weist.6. Den Scheinwerfereinsatz festschrau-
ben.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
1. Den Glasteil der Lampe nicht berühren.
1. Schraube
1
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
1. Halterung der Scheinwerferlampe
1
2
1
1.“TOP”-Markierung
TOP
1
U26PG1G0.book Page 28 Wednesday, July 15, 2009 9:23 AM

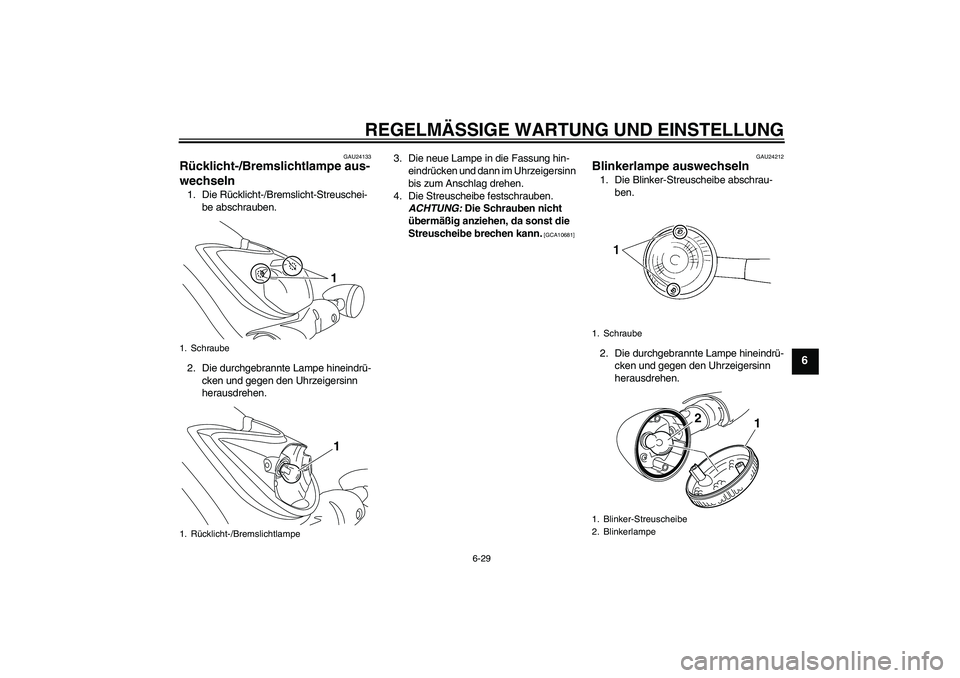

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
6
GAU24133
Rücklicht-/Bremslichtlampe aus-
wechseln 1. Die Rücklicht-/Bremslicht-Streuschei-
be abschrauben.
2. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schrauben nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA10681]GAU24212
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
1. Schraube
1. Rücklicht-/Bremslichtlampe
11
1. Schraube
1. Blinker-Streuscheibe
2. Blinkerlampe
2
1
U26PG1G0.book Page 29 Wednesday, July 15, 2009 9:23 AM

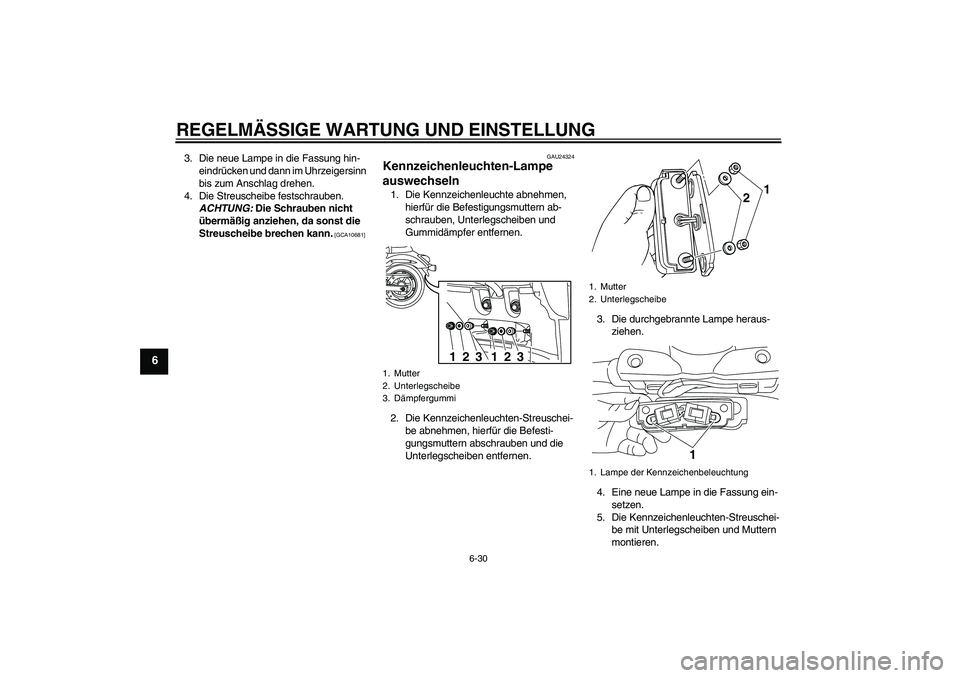

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
6
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schrauben nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA10681]GAU24324
Kennzeichenleuchten-Lampe
auswechseln 1. Die Kennzeichenleuchte abnehmen,
hierfür die Befestigungsmuttern ab-
schrauben, Unterlegscheiben und
Gummidämpfer entfernen.
2. Die Kennzeichenleuchten-Streuschei-
be abnehmen, hierfür die Befesti-
gungsmuttern abschrauben und die
Unterlegscheiben entfernen.3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Kennzeichenleuchten-Streuschei-
be mit Unterlegscheiben und Muttern
montieren.1. Mutter
2. Unterlegscheibe
3. Dämpfergummi
123
123
1. Mutter
2. Unterlegscheibe
1. Lampe der Kennzeichenbeleuchtung
1
2
1
U26PG1G0.book Page 30 Wednesday, July 15, 2009 9:23 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
6. Die Kennzeichenleuchte mit Gummi-
dämpfern, Unterlegscheiben und Mut-
tern montieren.
GAU45222
Standlichtlampe auswechseln Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben. (Siehe Seite 6-27.)
2. Die Fassung des Standlichts (zusam-
men mit der Lampe) herausziehen.
3. Die durchgebrannte Lampe heraus-
ziehen.4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung des Standlichts (zusam-
men mit der Lampe) hineindrücken.
6. Den Scheinwerfereinsatz festschrau-
ben.1. Stecker der Standlichtlampe
1
1. Standlichtlampe
1
U26PG1G0.book Page 31 Wednesday, July 15, 2009 9:23 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6
GAU24350
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten
1. Entweder hinten einen Motorrad-Mon-
tageständer verwenden oder (falls
nicht zwei solcher Ständer zur Verfü-
gung stehen) einen Aufbockständer
aus dem Automobilfachhandel unter
den Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-wenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingenarme
stellen.
GAU25851
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-
U26PG1G0.book Page 32 Wednesday, July 15, 2009 9:23 AM
