ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-1
6
FAU17241
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité de
conduite. La sécurité du véhicule incombe à
son propriétaire et à son utilisateur. Les
points de contrôle, réglage et lubrification
principaux du véhicule sont expliqués aux
pages suivantes.
Les fréquences données dans le tableau
des entretiens et graissages périodiques
s’entendent pour la conduite dans des con-
ditions normales. Le propriétaire devra
donc adapter les fréquences préconisées et
éventuellement les raccourcir en fonction
du climat, du terrain, de la situation géogra-
phique et de l’usage qu’il fait de son véhi-
cule.
AVERTISSEMENT
FWA10321
L’omission d’entretiens ou l’utilisation
de techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pendant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail doit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA15121
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.

Les pièces mobiles d’un moteur en
marche risquent de happer un
membre ou un vêtement et les élé-
ments électriques de provoquer dé-
charges et incendies.


Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incendies et intoxications par mo-
noxyde de carbone pouvant provo-
quer la mort. Se reporter à la page
1-1 pour plus d’informations con-
cernant le monoxyde de carbone.
FAU17361
Trousse de réparation La trousse de réparation se trouve sous la
selle du pilote. (Voir page 3-15.)
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé dy-
namométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.N.B.Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-
naire Yamaha.1. Trousse de réparation
1
U11CF3F0.book Page 1 Tuesday, October 27, 2009 6:17 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-2
6
FAU46861
N.B.

Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année (les distances
sont exprimées en milles pour le R.-U.).


À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi).


L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et
l’outillage adéquats, et doit être confié à un concessionnaire Yamaha.
FAU46910
Entretiens périodiques du système de contrôle des gaz d’échappement N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Canalisation de car-
burantS’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées.√√√√√
2 BougiesContrôler l’état.
Nettoyer et corriger l’écartement
des électrodes.√√
Remplacer.√√
3*SoupapesContrôler le jeu aux soupapes.
Régler.√√
4*Système d’injection
de carburantRégler la synchronisation.√√√√√
5*Tube et du pot
d’échappementContrôler le serrage du ou des
colliers à vis.√√√√√
U11CF3F0.book Page 2 Tuesday, October 27, 2009 6:17 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-3
6
FAU1770C
Entretiens périodiques et fréquences de graissage N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1Élément du filtre à
airRemplacer.√
2 EmbrayageContrôler le fonctionnement.
Régler.√√√√√
3*Frein avantContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
4*Frein arrièreContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
5*Durites de freinS’assurer de l’absence de cra-
quelures ou autre endommage-
ment.√√√√√
Remplacer. Tous les 4 ans
6*RouesContrôler le voile et l’état.√√√√
7*PneusContrôler la profondeur de sculp-
ture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√√
8*Roulements de roueS’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés.√√√√
U11CF3F0.book Page 3 Tuesday, October 27, 2009 6:17 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
6
9*Bras oscillantS’assurer du bon fonctionnement
et de l’absence de jeu excessif.√√√√
Lubrifier à la graisse à base de
savon au lithium.Tous les 50000 km (30000 mi)
10*Courroie de trans-
missionContrôler la tension de la cour-
roie.
S’assurer de l’alignement correct
de la roue arrière.Tous les 4000 km (2500 mi)
11*Roulements de di-
rectionS’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure.√√√√√
Lubrifier à la graisse à base de
savon au lithium.Tous les 20000 km (12000 mi)
12*Attaches du cadreS’assurer que tous les écrous et
vis sont correctement serrés.√√√√√
13Axe de pivot de le-
vier de freinLubrifier à la graisse silicone.√√√√√
14Axe de pivot de pé-
dale de freinLubrifier à la graisse à base de
savon au lithium.√√√√√
15Axe de pivot de le-
vier d’embrayageLubrifier à la graisse à base de
savon au lithium.√√√√√
16Axe de pivot de sé-
lecteur au piedLubrifier à la graisse à base de
savon au lithium.√√√√√
17 Béquille latéraleContrôler le fonctionnement.
Lubrifier à la graisse à base de
savon au lithium.√√√√√
18*Contacteur de
béquille latéraleContrôler le fonctionnement.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U11CF3F0.book Page 4 Tuesday, October 27, 2009 6:17 PM

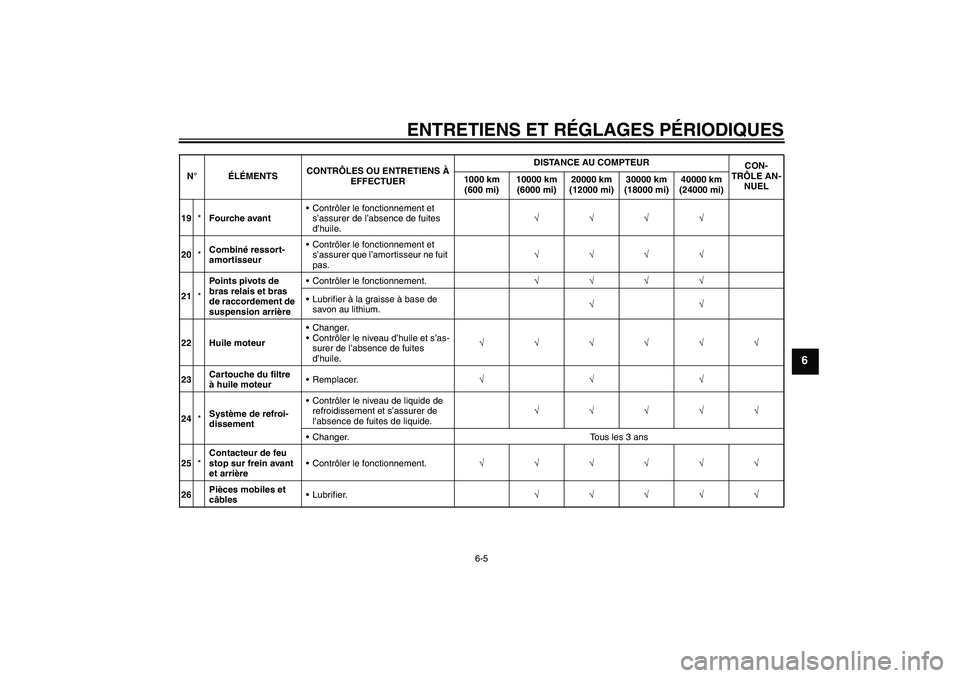

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
6
19*Fourche avantContrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.√√√√
20*Combiné ressort-
amortisseurContrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas.√√√√
21*Points pivots de
bras relais et bras
de raccordement de
suspension arrière Contrôler le fonctionnement.√√√√
Lubrifier à la graisse à base de
savon au lithium.√√
22 Huile moteurChanger.
Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile.√√√√√√
23Cartouche du filtre
à huile moteurRemplacer.√√√
24*Système de refroi-
dissementContrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.√√√√√
Changer. Tous les 3 ans
25*Contacteur de feu
stop sur frein avant
et arrièreContrôler le fonctionnement.√√√√√√
26Pièces mobiles et
câblesLubrifier.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U11CF3F0.book Page 5 Tuesday, October 27, 2009 6:17 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
FAU18680
N.B.

Filtre à air
L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.


Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
27*Boîtier de poignée
et câble des gazContrôler le fonctionnement et le
jeu.
Régler le jeu de câble des gaz si
nécessaire.
Lubrifier le boîtier de poignée des
gaz et le câble des gaz.√√√√√
28*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U11CF3F0.book Page 6 Tuesday, October 27, 2009 6:17 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
FAU18751
Dépose et repose du cache Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer le cache illustré. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer ce cache.
FAU48560
Cache A
Dépose du cacheRetirer le rivet démontable, puis retirer le
cache en procédant comme illustré.Mise en place du cache
Remettre le cache en place, puis reposer le
rivet démontable.
FAU42431
Contrôle des bougies Les bougies sont des pièces importantes du
moteur et leur contrôle est simple. Les bou-
gies doivent être démontées et contrôlées
aux fréquences indiquées dans le tableau
des entretiens et graissages périodiques,
car la chaleur et les dépôts finissent par les
user. L’état des bougies peut en outre révé-
ler l’état du moteur.
Dépose d’une bougie
1. Retirer le cache-bougie (arrière droit
ou avant gauche) de la bougie à dépo-
ser en retirant les vis.
2. Retirer le capuchon de bougie.
1. Cache A
1
1. Cache A
2. Rivet démontable
1. Cache A
1
2
1
1. Cache-bougie
2. Vis
U11CF3F0.book Page 7 Tuesday, October 27, 2009 6:17 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
3. Déposer la bougie comme illustré, en
ayant recours à la clé spéciale incluse
dans la trousse de réparation supplé-
mentaire, livrée séparément à l’achat
du véhicule.Contrôle des bougies
1. S’assurer que la porcelaine autour de
l’électrode centrale de chaque bougie
est de couleur café au lait clair ou légè-
rement foncé, couleur idéale pour un
véhicule utilisé dans des conditions
normales.
2. S’assurer que la porcelaine de cha-
cune des bougies du moteur est bien
de couleur identique.
N.B.Si la couleur d’une bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est pré-
férable de confier le véhicule à un conces-
sionnaire Yamaha.3. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient de
remplacer la bougie concernée.
4. Mesurer l’écartement des électrodes à
l’aide d’un jeu de cales d’épaisseur et,
si nécessaire, le corriger conformé-
ment aux spécifications.Mise en place d’une bougie
1. Nettoyer la surface du joint de la bou-
gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
2. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.
N.B.Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1. Capuchon de bougie
1. Clé à bougie
1
Bougie spécifiée:
NGK/LMAR7A-9
1.Écartement des électrodesÉcartement des électrodes :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie :
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U11CF3F0.book Page 8 Tuesday, October 27, 2009 6:17 PM
