DIC183
XVS1300A
MANUEL DU PROPRIÉTAIRE
Il convient de lire attentivement ce manuel avant la pre-
mière utilisation du véhicule.
11C-28199-F3

FAU26945
Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Le manuel doit être remis
avec le véhicule en cas de vente de ce dernier.
DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
General manager of quality assurance div.
DÉCLARATION DE CONFORMITÉ
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japon
Directeur Général de la division Assurance Qualité
1
Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 2007
2
3Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Passage de la norme EN60950 à la norme EN60950-1
Modification du nom de la société27 fév. 2006
1er mars 2007
2
3 Révision
Nº ContenuDate
Modification de la personne à contacter et ajout de la désignation du type
9 juin 2005
Date of issue: 1 Aug. 2002
Date : 1 août 2002
Place of issue: Shizuoka, Japan
Ville : Shizuoka, Japon
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:
Directive R&TTE (1999/5/CE)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)Directive concernant les véhicules motorisés à deux ou trois roues (97/24/CE : Chapitre 8, EMC)est conforme aux normes ou documents suivants :
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:
Type d’appareil : IMMOBILISATEUR
Type/désignation : 5SL-00 Déclarons par la présente, que le produit :
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWe
Société : YAMAHA MOTOR ELECTRONICS CO., LTD.
Adresse : 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 JaponNous, la
U11CF3F0.book Page 1 Tuesday, October 27, 2009 6:17 PM

INTRODUCTION
FAU10102
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle XVS1300A est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la conception et à la
construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la XVS1300A, il faut prendre le temps de lire attentivement ce manuel. Le Manuel
du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de cette moto, mais aussi d’im-
portantes consignes de sécurité destinées à protéger le pilote et les tiers des accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver la moto en parfait état de marche. Si
la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que ce véhicule procurera à son utilisateur un plaisir de conduite et une sécurité maximum kilomètre après kilo-
mètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste !
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce ma-
nuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites modifications
apportées ultérieurement à ce modèle. Au moindre doute concernant le fonctionnement ou l’entretien du véhicule, ne pas hésiter à con-
sulter un concessionnaire Yamaha.
AVERTISSEMENT
FWA10031
Lire attentivement ce manuel dans son intégralité avant d’utiliser la moto.
U11CF3F0.book Page 1 Tuesday, October 27, 2009 6:17 PM

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU10132
Les informations particulièrement importantes sont repérées par les notations suivantes :
Il s’agit du symbole avertissant d’un danger. Il avertit de dangers de dommages personnels
potentiels. Observer scrupuleusement les messages relatifs à la sécurité figurant à la suite
de ce symbole afin d’éviter les dangers de blessures ou de mort.
Un AVERTISSEMENT signale un danger qui, s’il n’est pas évité, peut provoquer la mort ou
des blessures graves.
Un ATTENTION indique les précautions particulières à prendre pour éviter d’endommager le
véhicule ou d’autres biens.
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers tra-
vaux.
AVERTISSEMENT
ATTENTIONN.B.
U11CF3F0.book Page 1 Tuesday, October 27, 2009 6:17 PM

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU10200
XVS1300A
MANUEL DU PROPRIÉTA I R E
© 2009 par Yamaha Motor Co., Ltd.
1
re édition, octobre 2009
Tous droits réservés
To u t e réimpression ou utilisation
non autorisée sans la permission écrite
de la Yamaha Motor Co., Ltd.
est formellement interdite.
Imprimé au Japon
U11CF3F0.book Page 2 Tuesday, October 27, 2009 6:17 PM

TABLE DES MATIÈRESCONSIGNES DE SÉCURITÉ ............1-1
DESCRIPTION ..................................2-1
Vue gauche .....................................2-1
Vue droite ........................................2-2
Commandes et instruments.............2-3
COMMANDES ET INSTRUMENTS...3-1
Immobilisateur antivol .....................3-1

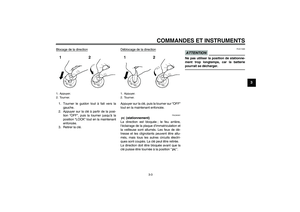

Contacteur à clé/antivol ..................3-2
Témoins et témoins d’alerte ...........3-4

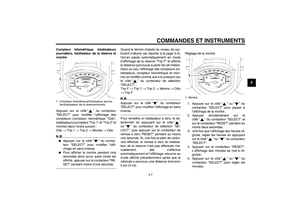

Bloc de compteurs multifonctions ...3-6
Alarme antivol (en option) ...............3-9
Combinés de contacteurs ...............3-9
Levier d’embrayage ......................3-11
Sélecteur ......................................3-11
Levier de frein ...............................3-12
Pédale de frein .............................3-12
Bouchon du réservoir de
carburant ...................................3-12
Carburant ......................................3-13
Durite de mise à l’air/de trop-plein
du réservoir de carburant ..........3-14
Pot catalytique ..............................3-15
Selle du pilote ...............................3-15
Accroche-casque ..........................3-16
Réglage du combiné
ressort-amortisseur ...................3-17
Béquille latérale ............................3-18
Coupe-circuit d’allumage ..............3-18POUR LA SÉCURITÉ –
CONTRÔLES AVANT
UTILISATION..................................... 4-1
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE......................................... 5-1
Mise en marche du moteur ............ 5-1
Passage des vitesses .................... 5-2
Comment réduire sa consommation
de carburant ................................ 5-3
Rodage du moteur ......................... 5-3
Stationnement ................................ 5-4

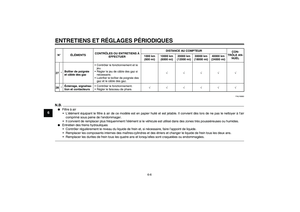

ENTRETIENS ET RÉGLAGES
PÉRIODIQUES................................... 6-1
Trousse de réparation .................... 6-1
Entretiens périodiques du système
de contrôle des gaz
d’échappement ........................... 6-2
Entretiens périodiques et
fréquences de graissage ............ 6-3
Dépose et repose du cache ........... 6-7

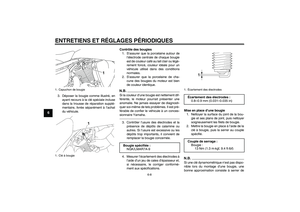

Contrôle des bougies ..................... 6-7
Huile moteur et cartouche du filtre à
huile ............................................ 6-9
Liquide de refroidissement ........... 6-12
Remplacement de l’élément du
filtre à air ................................... 6-13
Contrôle du jeu de câble des
gaz ............................................ 6-14Jeu des soupapes ........................ 6-14
Pneus ........................................... 6-15
Roues coulées ............................. 6-16

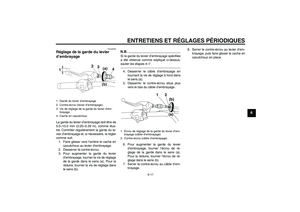

Réglage de la garde du levier
d’embrayage ............................. 6-17
Contrôle de la garde du levier de
frein .......................................... 6-18
Contacteurs de feu stop ............... 6-18
Contrôle des plaquettes de frein
avant et arrière ......................... 6-18
Contrôle du niveau du liquide de
frein .......................................... 6-19
Changement du liquide de frein ... 6-20
Tension de la courroie de
transmission ............................. 6-20
Contrôle et lubrification des
câbles ....................................... 6-21
Contrôle et lubrification de la
poignée et du câble des gaz .... 6-22
Contrôle et lubrification de la
pédale de frein et du
sélecteur ................................... 6-22
Contrôle et lubrification des leviers
de frein et d’embrayage ............ 6-23
Contrôle et lubrification de la
béquille latérale ........................ 6-23
Lubrification des pivots du bras
oscillant .................................... 6-24
Lubrification de la suspension
arrière ....................................... 6-24
Contrôle de la fourche ................. 6-24U11CF3F0.book Page 1 Tuesday, October 27, 2009 6:17 PM

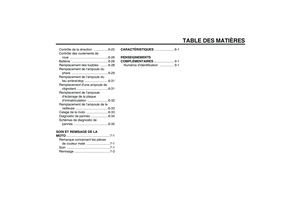

TABLE DES MATIÈRES
Contrôle de la direction ................ 6-25
Contrôle des roulements de
roue ........................................... 6-26
Batterie ......................................... 6-26
Remplacement des fusibles ......... 6-28

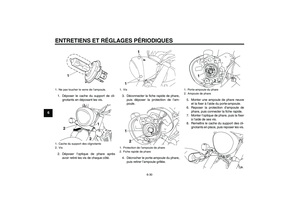

Remplacement de l’ampoule du
phare ......................................... 6-29
Remplacement de l’ampoule du
feu arrière/stop .......................... 6-31
Remplacement d’une ampoule de
clignotant ................................... 6-31
Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation ....................... 6-32
Remplacement de l’ampoule de la
veilleuse .................................... 6-33
Calage de la moto ........................ 6-33
Diagnostic de pannes ................... 6-34
Schémas de diagnostic de
pannes ...................................... 6-35

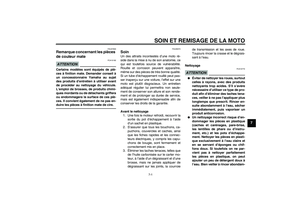

SOIN ET REMISAGE DE LA
MOTO.................................................7-1
Remarque concernant les pièces
de couleur mate ..........................7-1
Soin ................................................ 7-1
Remisage ....................................... 7-3CARACTÉRISTIQUES ..................... 8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES....................... 9-1
Numéros d’identification ................ 9-1
U11CF3F0.book Page 2 Tuesday, October 27, 2009 6:17 PM

1-1
1
CONSIGNES DE SÉCURITÉ
FAU10283
Être un propriétaire responsable
L’utilisation adéquate et en toute sécurité de
la moto incombe à son propriétaire.
Les motos sont des véhicules monovoies.
Leur sécurité dépend de techniques de con-
duite adéquates et des capacités du con-
ducteur. Tout conducteur doit prendre con-
naissance des exigences suivantes avant
de démarrer.
Le pilote doit :

S’informer correctement auprès d’une
source compétente sur tous les as-
pects de l’utilisation d’une moto.


Observer les avertissements et procé-
der aux entretiens préconisés dans ce
Manuel du propriétaire.


Suivre des cours afin d’apprendre à
maîtriser les techniques de conduite
sûres et correctes.


Faire réviser le véhicule par un méca-
nicien compétent aux intervalles indi-
qués dans ce Manuel du propriétaire
ou lorsque l’état de la mécanique
l’exige.Conduite en toute sécurité
Effectuer les contrôles avant utilisation à
chaque départ afin de s’assurer que le véhi-
cule peut être conduit en toute sécurité.
L’omission du contrôle ou de l’entretien cor-
rect du véhicule augmente les risques d’ac-
cident ou d’endommagement. Se reporter à
la liste des contrôles avant utilisation à la
page 4-1.


Cette moto est conçue pour le trans-
port du pilote et d’un passager.


La plupart des accidents de circulation
entre voitures et motos sont dus au fait
que les automobilistes ne voient pas
les motos. Se faire bien voir semble
donc permettre de réduire les risques
de ce genre d’accident.
Dès lors :
Porter une combinaison de couleur
vive.
Être particulièrement prudent à l’ap-
proche des carrefours, car c’est aux
carrefours que la plupart des acci-
dents de deux-roues se produisent.
Rouler dans le champ de visibilité
des automobilistes. Éviter de rouler
dans leur angle mort.


De nombreux accidents sont dus au
manque d’expérience du pilote. Ce
sont, en effet, les motocyclistes quin’ont pas un permis pour véhicules à
deux roues valide qui ont le plus d’ac-
cidents.
Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêter
sa moto qu’à des pilotes expérimen-
tés.
Connaître ses limites et ne pas se
surestimer. Afin d’éviter un acci-
dent, se limiter à des manœuvres
que l’on peut effectuer en toute con-
fiance.
S’exercer à des endroits où il n’y a
pas de trafic tant que l’on ne s’est
pas complètement familiarisé avec
la moto et ses commandes.


De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de moto. Une erreur typique
consiste à prendre un virage trop large
en raison d’une vitesse excessive ou
un virage trop court (véhicule pas as-
sez incliné pour la vitesse).
Toujours respecter les limites de vi-
tesse et ne jamais rouler plus vite
que ne le permet l’état de la route et
le trafic.
U11CF3F0.book Page 1 Tuesday, October 27, 2009 6:17 PM
