2010 YAMAHA XT1200Z ECO mode

INFORMACIÓN RELATIVA A LA SEGURIDAD
1-3
1


No ponga en marcha el motor en luga-
res mal ventilados o parcialmente ce-
rrados como cobertizos, garajes o
cocheras.


No ponga en marcha el motor en el ex-
terior cuando los gases de escape
puedan penetrar en un edificio a tra-
vé s de aberturas como ventanas y
puertas.
Carga
La incorporació n de accesorios o carga que
modifiquen la distribució n del peso de la
motocicleta puede reducir su estabilidad y
manejabilidad. Para evitar la posibilidad de
un accidente, tenga mucho cuidado al a ña-
dir carga o accesorios a la motocicleta. Si
ha a ñadido carga o accesorios a la motoci-
cleta, conduzca con mucha precauci ón. A
continuaci ón, adem ás de informaci ón sobre
accesorios, exponemos algunas reglas ge-
nerales que se deben observar en caso de
cargar equipaje o a ñadir accesorios a la
motocicleta:
El peso total del conductor, el pasajero, los
accesorios y el equipaje no debe superar la
carga m áxima. La utilizaci ón de un veh í-
culo sobrecargado puede ocasionar un
accidente. Cuando lo cargue dentro de este lí
mite de
peso, tenga en cuenta lo siguiente:


El peso del equipaje y los accesorios
debe mantenerse lo m ás bajo y cerca
posible de la motocicleta. Sujete bien
los objetos m ás pesados lo m ás cerca
posible del centro del veh ículo y distri-
buya el peso lo m ás uniformemente
posible en ambos lados de la motoci-
cleta a fin de reducir al m ínimo el des-
equilibrio o la inestabilidad.


El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
t é n bien sujetos a la motocicleta antes
de iniciar la marcha. Compruebe con
frecuencia las fijaciones de los acce-
sorios y las sujeciones de la carga.  Ajuste correctamente la suspensi ón
en funci ón de la carga que lleve
( ú nicamente en los modelos con
suspensi ón ajustable) y compruebe
el estado y la presi ón de los neum á-
ticos.
 No sujete nunca objetos largos o
pesados al manillar, la horquilla de-
lantera o el guardabarros delantero.
Tales objetos, como por ejemplo sacos de dormir, bolsas de lona o
tiendas de campa
ña, pueden crear
inestabilidad en el manejo o dismi-
nuir la respuesta de la direcci ón.


Este veh ículo no est á diseñ ado
para arrastrar un remolque acoplar-
le un sidecar.
Accesorios originales Yamaha
La elecci ón de los accesorios para el vehí -
culo es una decisi ón importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido dise ñados, probados y
aprobados por Yamaha para su veh ículo.
Muchas empresas sin relaci ón con Yamaha
fabrican repuestos y accesorios u ofrecen
otras modificaciones para vehí culos
Yamaha. Yamaha no puede probar los pro- ductos que fabrican estas empresas. Por
tanto, Yamaha no puede respaldar ni reco-
mendar el uso de accesorios no vendidos
por Yamaha ni modificaciones no recomen-
dadas espec íficamente por Yamaha, inclu-
so si las vende e instala un concesionario
Yamaha.
Carga m
áxima:
209 kg (461 lb)
U23PS0S0.book Page 3 Friday, March 5, 2010 1:27 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7
ADVERTENCIA
SWA11131
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la p érdida de control.

Verifique que no haya aceite o cera
en los frenos o en los neumá ticos.


Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de la
motocicleta.
ATENCI ÓN
SCA10800


Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.


No aplique nunca aceite o cera so-
bre piezas de goma o de pl ástico;
tr átelas con un producto adecuado
para su mantenimiento.


Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA

Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.


Con el lavado, la lluvia o los climas h ú-
medos la óptica del faro se puede em-
pañ ar. Encender el faro durante un
breve periodo ayudar á a eliminar la
humedad de la ó ptica.
SAU49590
Almacenamiento Periodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, proté jala con-
tra el polvo con una funda porosa.ATENCI ÓN
SCA10810


Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todav ía est é mojada, el
agua y la humedad penetrar án en
su interior y se oxidar á.


Para prevenir la corrosió n, evite só-
tanos h úmedos, establos (por la
presencia de amoní aco) y lugares
en los que se almacenen productos
quí micos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses:
1. Observe todas las instrucciones que se facilitan en el apartado “Cuidados ”
de este cap ítulo.
2. Llene el depó sito de gasolina y a ñada
estabilizador de gasolina (si dispone
de él) para evitar que el dep ósito se
oxide y la gasolina se deteriore.
U23PS0S0.book Page 3 Friday, March 5, 2010 1:27 PM

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:2255 mm (88.8 in)
Anchura total:
980 mm (38.6 in)
Altura total: 1410 mm (55.5 in)
Altura del asiento: 845/870 mm (33.3/34.3 in)
Distancia entre ejes:
1540 mm (60.6 in)
Holgura m ínima al suelo:
205 mm (8.07 in)
Radio de giro m ínimo:
2700 mm (106.3 in)Peso:Con aceite y combustible: 261 kg (575 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por l íquido, DOHC
Disposició n de cilindros:
2 cilindros en paralelo inclinados hacia
adelante
Cilindrada: 1199 cm ³
Calibre × Carrera:
98.0 × 79.5 mm (3.86 × 3.13 in)
Relació n de compresi ón:
11.00 :1
Sistema de arranque: Arranque elé ctrico
Sistema de lubricaci ón:
C árter seco
Aceite de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 o 20W-50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin cartucho de repuesto del filtro de
aceite: 3.10 L (3.28 US qt, 2.73 Imp.qt)
Con cartucho de repuesto del filtro de
aceite: 3.40 L (3.59 US qt, 2.99 Imp.qt)Caja del engranaje final:Tipo:Aceite de engranaje de card án SAE 80 API
GL-5 o aceite de engranajes hipoidales
SAE 80 API GL-4 originales Yamaha
Cantidad:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Sistema de refrigeraci ón:Capacidad del dep ósito de l íquido refrigerante
(hasta la marca de nivel m áximo):
0.26 L (0.27 US qt, 0.23 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas): 1.83 L (1.93 US qt, 1.61 Imp.qt)Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:Únicamente gasolina super sin plomo
Capacidad del depó sito de combustible:
23.0 L (6.08 US gal, 5.06 Imp.gal)
Cantidad de reserva de combustible: 3.9 L (1.03 US gal, 0.86 Imp.gal)Inyecci ón de gasolina:Cuerpo del acelerador:
Marca ID: 23P1 00Buj ía(s):Fabricante/modelo:
NGK/CPR8EB9
Distancia entre electrodos de la buj ía:
0.8 –0.9 mm (0.031 –0.035 in)Embrague:Tipo de embrague:
Multidisco en ba ño de aceiteTransmisió n:Sistema de reducci ón primaria:
Engranaje recto
Relaci ón de reducci ón primaria:
85/58 (1.466)

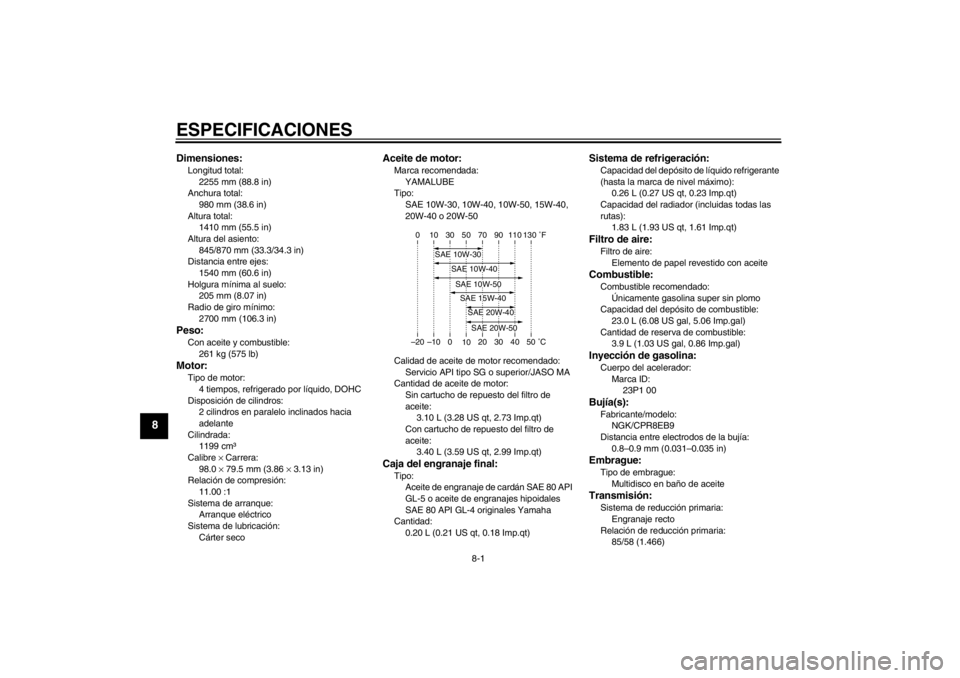

–20 –10 0
1020 30 40 50 ˚C
10 30 50 70 90 110
0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U23PS0S0.book Page 1 Friday, March 5, 2010 1:27 PM

ESPECIFICACIONES
8-2
8
Sistema de reducción secundaria:
Cardá n
Relació n de reducci ón secundaria:
21/25 × 32/9 (2.987)
Tipo de transmisi ón:
Velocidad 6, engrane constante
Operaci ón:
Operaci ón con pie izquierdo
Relació n de engranajes:
1a: 36/13 (2.769)
2a: 33/16 (2.063)
3a:
33/21 (1.571)
4a: 30/24 (1.250)
5a: 25/24 (1.042)
6a:
26/28 (0.929)Chasis:Tipo de bastidor:Chasis de tubos de acero
Ángulo del eje delantero:
28.00 °
Base del ángulo de inclinació n:
126.0 mm (4.96 in)Neum ático delantero:Tipo:
Sin cá mara
Tama ño:
110/80R19M/C 59V Fabricante/modelo:
BRIDGESTONE/BW501
Fabricante/modelo: METZELER/TOURANCE EXP C
Neum ático trasero:Tipo:
Sin cá mara
Tama ño:
150/70R17M/C 69V
Fabricante/modelo:
BRIDGESTONE/BW502
Fabricante/modelo: METZELER/TOURANCE EXP CCarga:Carga m áxima:
209 kg (461 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presi ón de aire del neum ático (medida
en neum áticos en fr ío):Condiciones de carga:
0–90 kg (0 –198 lb)
Delantero: 225 kPa (2.25 kgf/cm ², 33 psi)
Trasero:
250 kPa (2.50 kgf/cm ², 36 psi)
Condiciones de carga: 90– 209 kg (198 –461 lb)
Delantero: 225 kPa (2.25 kgf/cm ², 33 psi)
Trasero:
290 kPa (2.90 kgf/cm ², 42 psi)
Rueda delantera:Tipo de rueda:
Rueda de radios
Tama ño de la llanta:
19M/C x MT2.50Rueda trasera:Tipo de rueda: Rueda de radios
Tama ño de la llanta:
17M/C x MT4.00Freno delantero:Tipo: Freno de disco doble
Operaci ón:
Operació n con mano derecha
L íquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operaci ón:
Operació n con pie derecho
L íquido recomendado:
DOT 4Suspensi ón delantera:Tipo:
Horquilla telesc ópica
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
190.0 mm (7.48 in)Suspensi ón trasera:Tipo:
Basculante (suspensi ón de uni ón)
U23PS0S0.book Page 2 Friday, March 5, 2010 1:27 PM
