PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-2
6
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Voor
de correcte uitvoering van bepaalde onder-
houdswerkzaamheden kan echter het ge-
bruik van extra gereedschap zoals een
momentsleutel vereist zijn.OPMERKINGLaat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn.
U23PD0D0.book Page 2 Thursday, March 4, 2010 1:00 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-3
6
DAU46861
OPMERKING

De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis of, voor Groot-Brittannië, op mijlbasis wordt verricht.


Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).


Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal gereed-
schap, technische gegevens en vakmanschap vereist zijn.
DAU46910
Periodiek onderhoudsschema voor het uitstootcontrolesysteem NR. ITEM CONTROLE OF ONDER-
HOUDSBEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Brandstofleiding
Controleer de brandstofslangen
op scheurtjes of beschadigingen. √√√√√
2 *Bougies
Controleer de conditie.
 Reinigen en elektrodenafstand af-
stellen. √√
 Vervangen. √√
3 *Ven tiel en
Controleer de klepspeling.
 Afstellen. Elke 40000 km (24000 mi)
4 *Brandstofinjectie-
systeem
Stel de synchronisatie af. √√√√√
5 *Uitlaatdemper en
uitlaatpijp
Controleer of de schroef-
klem(men) goed vastzit(ten). √√√√√
U23PD0D0.book Page 3 Thursday, March 4, 2010 1:00 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-4
6
DAU1770C
Algemeen smeer- en onderhoudsschema NR. ITEMCONTROLE OF ONDER-
HOUDSBEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Luchtfilterelement Vervangen. √
2 *Koppeling
Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. √√√√√
3 *Voorrem
Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. √√√√√√
 Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
4 *Achterrem
Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. √√√√√√
 Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
5 *Remslangen
Controleer op scheurtjes en be-
schadigingen. √√√√√
 Vervangen. Elke 4 jaar
6 *Wielen
Controleer de speling en de
spaakspanning en controleer op
beschadigingen.
 Trek indien nodig de spaken aan. Na de eerste 1000 km (600 mi) en vervolgens elke 5000 km (3000 mi).
7 *Banden
Controleer op slijtage en bescha-
digingen.
 Vervang indien nodig.
 Controleer de bandspanning.
 Corrigeer indien nodig. √√√√√
8 *Wiellagers
Controleer op speling of bescha-
digingen. √√√√
U23PD0D0.book Page 4 Thursday, March 4, 2010 1:00 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-5
6
9*Achterbrug
Controleer op een correcte wer-
king en overmatige speling. √√√√
 Smeren met lithiumvet. Elke 50000 km (30000 mi)
10 *Balhoofdlagers
Controleer de lagers op speling
en oppervlakteruwheid. √√√√√
 Smeren met lithiumvet. Elke 50000 km (30000 mi)
11 *Framebevestigin-
gen
Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet. √√√√√
12 Scharnieras van
remhendel
Smeren met siliconenvet. √√√√√
13 Scharnieras van
rempedaal
Smeren met lithiumvet. √√√√√
14 Scharnieras van
koppelingshendel

Smeren met siliconenvet. √√√√√
15 Scharnieras van
schakelpedaal

Smeren met lithiumvet. √√√√√
16 Zijstandaard, mid-
denbok
Controleer de werking.
 Smeren met lithiumvet. √√√√√
17 *Zijstandaardscha-
kelaar

Controleer de werking. √√√√√√
18 *Voorvork
Controleer op een correcte wer-
king en olielekkage. √√√√
19 *Schokdemperunit
Controleer op een correcte wer-
king en olielekkage. √√√√
NR. ITEM
CONTROLE OF ONDER-
HOUDSBEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U23PD0D0.book Page 5 Thursday, March 4, 2010 1:00 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-6
6
20*Relaisarm achter-
wielophanging en
scharnierpunten
verbindingsarm
Controleer de werking. √√√√
21 Motorolie
Verversen.
 Controleer het olieniveau en con-
troleer de machine op olielekka-
ge. √√√√√√
22 Oliefilterpatroon Vervangen. √√√
23 *Koelsysteem
Controleer het koelvloeistofniveau
en controleer de machine op
vloeistoflekkage. √√√√√
 Verversen. Elke 3 jaar
24 Cardanolie
Controleer het olieniveau en con-
troleer de machine op olielekka-
ge. √√ √
 Verversen. √√√
25 *Voor- en achterrem-
schakelaar

Controleer de werking. √√√√√√
26 Bewegende delen
en kabels

Smeren. √√√√√
27 *Gaskabelhuis en
gaskabel
Controleer de werking en speling.
 Stel indien nodig de speling af.
 Smeer het gaskabelhuis en de
gaskabel. √√√√√
28 *Lampen, richtin-
gaanwijzers en
schakelaars
Controleer de werking.
 Stel de koplamplichtbundel af. √√√√√√
NR. ITEM
CONTROLE OF ONDER-
HOUDSBEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U23PD0D0.book Page 6 Thursday, March 4, 2010 1:00 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-7
6
DAU36771
OPMERKING

Luchtfilter Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht om beschadiging te
voorkomen.
 Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.


Onderhoud aan hydraulisch rem- en koppelingssysteem
 Controleer regelmatig het rem- en koppelingsvloeistofniveau en vul indien nodig bij.
 Vervang de inwendige onderdelen van de hoofdremcilinders en remklauwen en van de koppelingshoofdcilinder en -werkcilinder
na elke twee jaar en ververs dan ook de rem- en de koppelingsvloeistof.
 Vervang de rem- en koppelingsslangen na elke vier jaar of als ze zijn gescheurd of beschadigd.
U23PD0D0.book Page 7 Thursday, March 4, 2010 1:00 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-8
6
DAU18781
Stroomlijnpanelen verwijderen
en aanbrengen Bij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moeten de afgebeelde
stroomlijnpanelen worden verwijderd.
Neem deze paragraaf steeds door wanneer
u een stroomlijnpaneel moet verwijderen of
aanbrengen.
DAU49532
Stroomlijnpaneel A

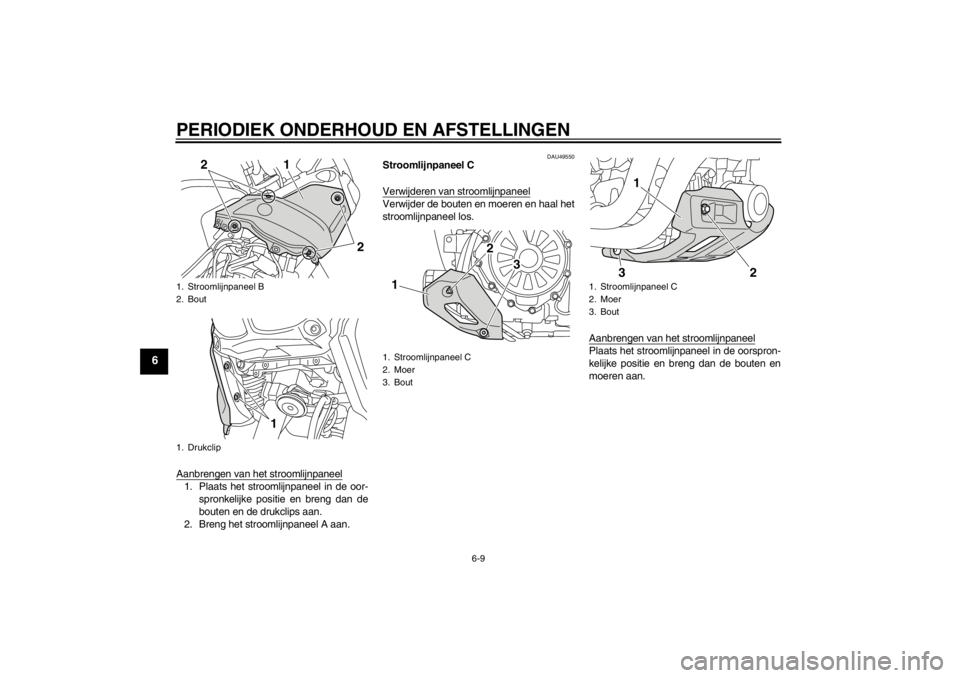

Verwijderen van stroomlijnpaneelVerwijder de drukclips en trek daarna het
paneel los zoals getoond.Aanbrengen van het stroomlijnpaneel
1. Steek de uitsteeksels van het stroom-
lijnpaneel in de bijbehorende gaten
van het stroomlijnpaneel B.
2. Breng de drukclips aan.
DAU49520

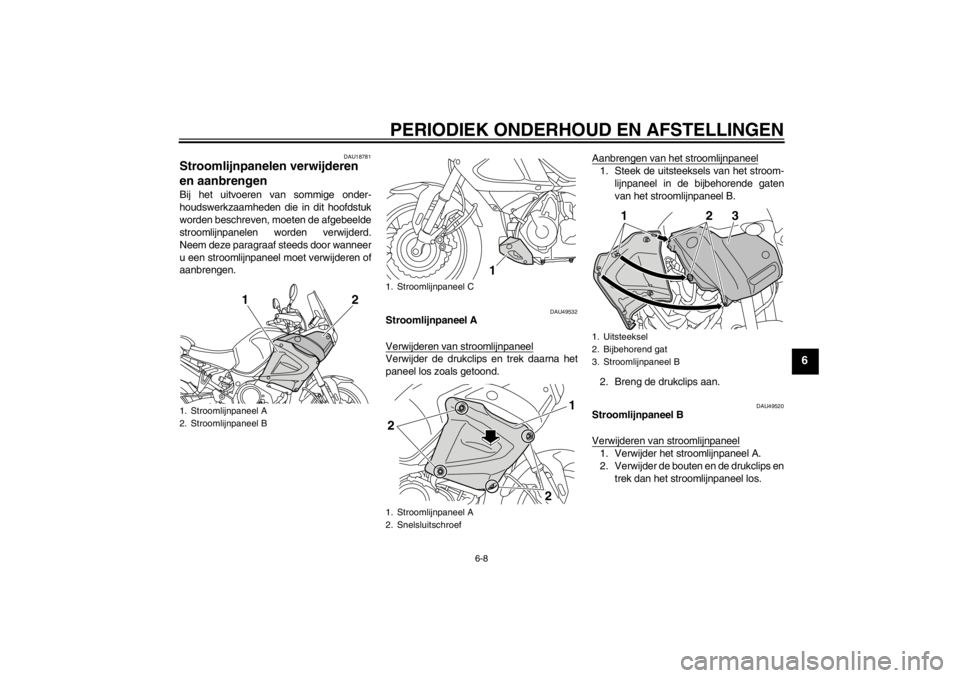

Stroomlijnpaneel B
Verwijderen van stroomlijnpaneel1. Verwijder het stroomlijnpaneel A.
2. Verwijder de bouten en de drukclips en trek dan het stroomlijnpaneel los.
1. Stroomlijnpaneel A
2. Stroomlijnpaneel B
1
2
1. Stroomlijnpaneel C
1. Stroomlijnpaneel A
2. Snelsluitschroef
1
2
2
1
1. Uitsteeksel
2. Bijbehorend gat
3. Stroomlijnpaneel B
12
3
U23PD0D0.book Page 8 Thursday, March 4, 2010 1:00 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-9
6
Aanbrengen van het stroomlijnpaneel1. Plaats het stroomlijnpaneel in de oor-spronkelijke positie en breng dan de
bouten en de drukclips aan.
2. Breng het stroomlijnpaneel A aan.
DAU49550
Stroomlijnpaneel C
Verwijderen van stroomlijnpaneelVerwijder de bouten en moeren en haal het
stroomlijnpaneel los.
Aanbrengen van het stroomlijnpaneel
Plaats het stroomlijnpaneel in de oorspron-
kelijke positie en breng dan de bouten en
moeren aan.
1. Stroomlijnpaneel B
2. Bout
1. Drukclip
2
1
2
1
1. Stroomlijnpaneel C
2. Moer
3. Bout
2
3
1
1. Stroomlijnpaneel C
2. Moer
3. Bout
12
3
