2010 YAMAHA XMAX 250 Instructieboekje (in Dutch)

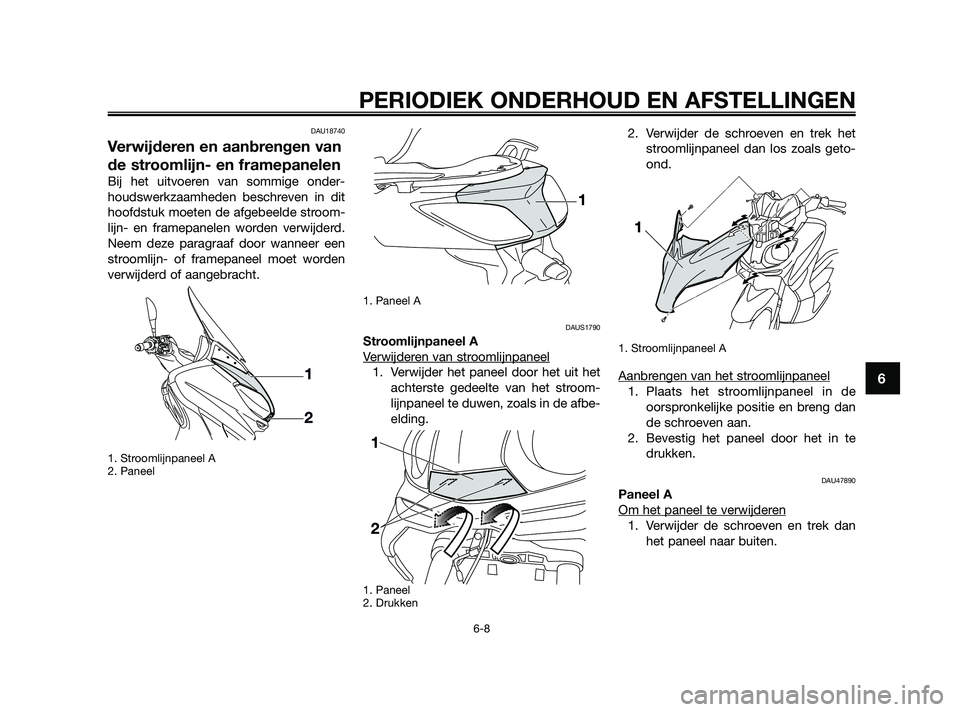

DAU18740
Verwijderen en aanbrengen van
de stroomlijn- en framepanelen
Bij het uitvoeren van sommige onder-
houdswerkzaamheden beschreven in dit
hoofdstuk moeten de afgebeelde stroom-
lijn- en framepanelen worden verwijderd.
Neem deze paragraaf door wanneer een
stroomlijn- of framepaneel moet worden
verwijderd of aangebracht.
1. Stroomlijnpaneel A
2. Paneel1. Paneel A
DAUS1790
Stroomlijnpaneel A
V
erwijderen van stroomlijnpaneel
1. Verwijder het paneel door het uit het
achterste gedeelte van het stroom-
lijnpaneel te duwen, zoals in de afbe-
elding.
1. Paneel
2. Drukken
2. Verwijder de schroeven en trek hetstroomlijnpaneel dan los zoals geto-
ond.
1. Stroomlijnpaneel A
Aanbrengen van het stroomlijnpaneel
1. Plaats het stroomlijnpaneel in deoorspronkelijke positie en breng dan
de schroeven aan.
2. Bevestig het paneel door het in te drukken.
DAU47890
Paneel A
Om het paneel te verwijder
en
1. Verwijder de schroeven en trek danhet paneel naar buiten.


PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-8
6

37P-F819D-D0 18/9/09 14:49 Página 49

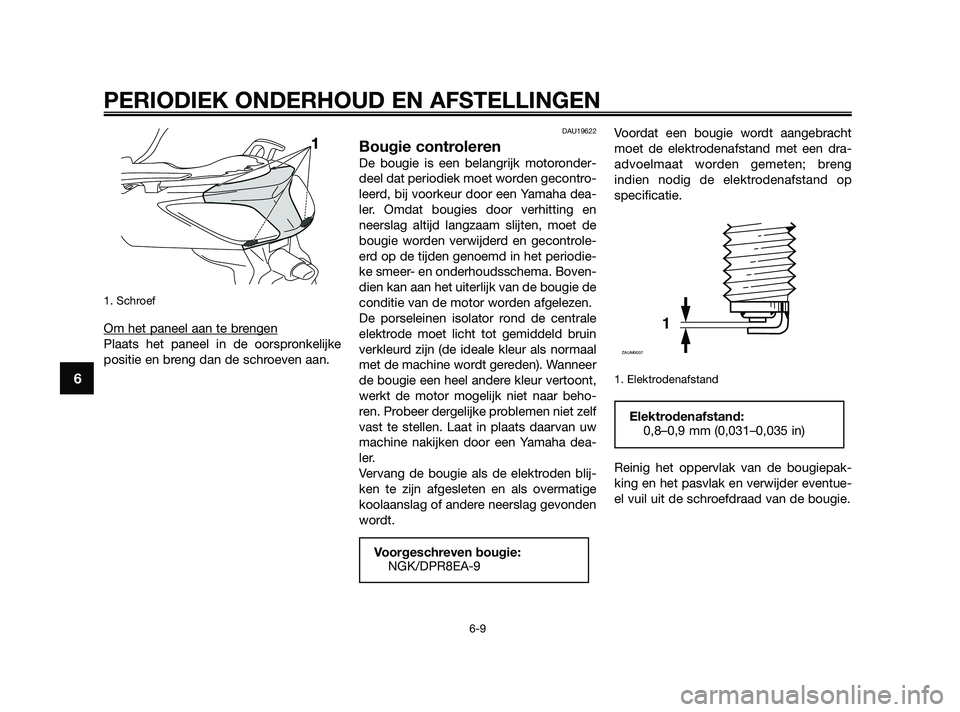

1. Schroef
Om het paneel aan te brengen
Plaats het paneel in de oorspronkelijke
positie en breng dan de schroeven aan.
DAU19622
Bougie controleren
De bougie is een belangrijk motoronder-
deel dat periodiek moet worden gecontro-
leerd, bij voorkeur door een Yamaha dea-
ler. Omdat bougies door verhitting en
neerslag altijd langzaam slijten, moet de
bougie worden verwijderd en gecontrole-
erd op de tijden genoemd in het periodie-
ke smeer- en onderhoudsschema. Boven-
dien kan aan het uiterlijk van de bougie de
conditie van de motor worden afgelezen.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin
verkleurd zijn (de ideale kleur als normaal
met de machine wordt gereden). Wanneer
de bougie een heel andere kleur vertoont,
werkt de motor mogelijk niet naar beho-
ren. Probeer dergelijke problemen niet zelf
vast te stellen. Laat in plaats daarvan uw
machine nakijken door een Yamaha dea-
ler.
Vervang de bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een dra-
advoelmaat worden gemeten; breng
indien nodig de elektrodenafstand op
specificatie.
1. Elektrodenafstand
Reinig het oppervlak van de bougiepak-
king en het pasvlak en verwijder eventue-
el vuil uit de schroefdraad van de bougie.
Elektrodenafstand:
0,8–0,9 mm (0,031–0,035 in)

1
ZAUM0037

Voorgeschreven bougie:NGK/DPR8EA-9

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-9
6

37P-F819D-D0 18/9/09 14:49 Página 50

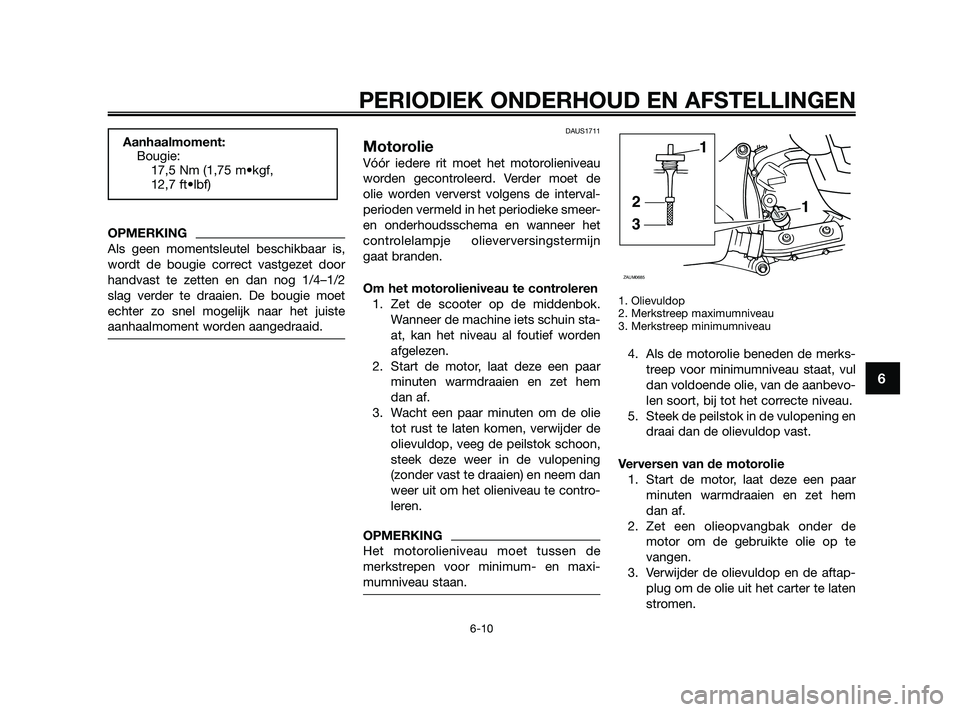

OPMERKING
Als geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2
slag verder te draaien. De bougie moet
echter zo snel mogelijk naar het juiste
aanhaalmoment worden aangedraaid.
DAUS1711
Motorolie
Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de
olie worden ververst volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema en wanneer het
controlelampje olieverversingstermijn
gaat branden.
Om het motorolieniveau te controleren1. Zet de scooter op de middenbok. Wanneer de machine iets schuin sta-
at, kan het niveau al foutief worden
afgelezen.
2. Start de motor, laat deze een paar minuten warmdraaien en zet hem
dan af.
3. Wacht een paar minuten om de olie tot rust te laten komen, verwijder de
olievuldop, veeg de peilstok schoon,
steek deze weer in de vulopening
(zonder vast te draaien) en neem dan
weer uit om het olieniveau te contro-
leren.
OPMERKING
Het motorolieniveau moet tussen de
merkstrepen voor minimum- en maxi-
mumniveau staan.
1. Olievuldop
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
4. Als de motorolie beneden de merks-treep voor minimumniveau staat, vul
dan voldoende olie, van de aanbevo-
len soort, bij tot het correcte niveau.
5. Steek de peilstok in de vulopening en draai dan de olievuldop vast.
Verversen van de motorolie 1. Start de motor, laat deze een paar minuten warmdraaien en zet hem
dan af.
2. Zet een olieopvangbak onder de motor om de gebruikte olie op te
vangen.
3. Verwijder de olievuldop en de aftap- plug om de olie uit het carter te laten
stromen.

1
3
2
1
ZAUM0685

Aanhaalmoment:Bougie:17,5 Nm (1,75 m•kgf,
12,7 ft•lbf)
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-10
6

37P-F819D-D0 18/9/09 14:49 Página 51

1. Olieaftapplug
4. Controleer of de ring beschadigd isen vervang indien nodig.
1. Olieaftapplug
2. Ring
5. Breng de onderlegring en de olieaf-tapplug aan en zet de plug dan vast
met het voorgeschreven aanhaalmo-
ment.
OPMERKING
Controleer of de onderlegring correct aan-
ligt.
6. Vul bij met de voorgeschreven hoe-veelheid van de aanbevolen motoro-
lie, breng dan de olievuldop aan en
zet deze vast.
DCA11670
Gebruik geen olie met een “CD”-
dieselspecificatie of een hogere
kwaliteit dan gespecificeerd.
Gebruik ook geen olie met een “ENERGY CONSERVING II” of
hogere aanduiding.
Zorg dat er geen verontreinigingen
in het carter terecht komen.
7. Start de motor, laat deze een paar
minuten stationair draaien en contro-
leer daarbij op olielekkage. Als er
sprake is van olielekkage, zet de
motor dan direct af en zoek de oor-
zaak.
8. Stel de indicator olieverversing terug.
Terugstellen van de indicator
olieverversing 1. Draai de sleutel naar “ON”.
2. Houd de “OIL CHANGE”-knop 15 tot 20 seconden ingedrukt.
1. “OIL CHANGE”-knop

1

LET OP

Aanbevolen motorolie:Zie pagina 8-1
Oliehoeveelheid bij verversing: 1,30 L (1,37 US qt, 1,14 Imp.qt)
Aanhaalmoment:Olieaftapplug:20 Nm (2,0 m•kgf, 14 ft•lbf)

11
ZAUM0686

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-11
6

37P-F819D-D0 18/9/09 14:49 Página 52

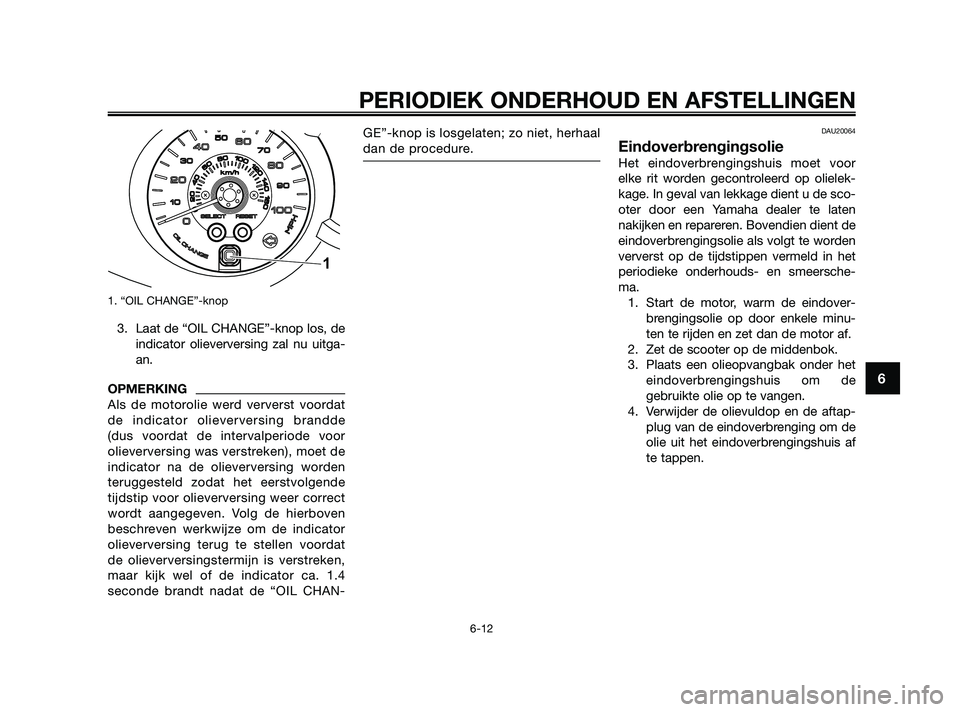

1. “OIL CHANGE”-knop
3. Laat de “OIL CHANGE”-knop los, deindicator olieverversing zal nu uitga-
an.
OPMERKING
Als de motorolie werd ververst voordat
de indicator olieverversing brandde
(dus voordat de intervalperiode voor
olieverversing was verstreken), moet de
indicator na de olieverversing worden
teruggesteld zodat het eerstvolgende
tijdstip voor olieverversing weer correct
wordt aangegeven. Volg de hierboven
beschreven werkwijze om de indicator
olieverversing terug te stellen voordat
de olieverversingstermijn is verstreken,
maar kijk wel of de indicator ca. 1.4
seconde brandt nadat de “OIL CHAN- GE”-knop is losgelaten; zo niet, herhaal
dan de procedure.
DAU20064
Eindoverbrengingsolie
Het eindoverbrengingshuis moet voor
elke rit worden gecontroleerd op olielek-
kage. In geval van lekkage dient u de sco-
oter door een Yamaha dealer te laten
nakijken en repareren. Bovendien dient de
eindoverbrengingsolie als volgt te worden
ververst op de tijdstippen vermeld in het
periodieke onderhouds- en smeersche-
ma.
1. Start de motor, warm de eindover- brengingsolie op door enkele minu-
ten te rijden en zet dan de motor af.
2. Zet de scooter op de middenbok.
3. Plaats een olieopvangbak onder het eindoverbrengingshuis om de
gebruikte olie op te vangen.
4. Verwijder de olievuldop en de aftap- plug van de eindoverbrenging om de
olie uit het eindoverbrengingshuis af
te tappen.

1

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-12
6

37P-F819D-D0 18/9/09 14:49 Página 53

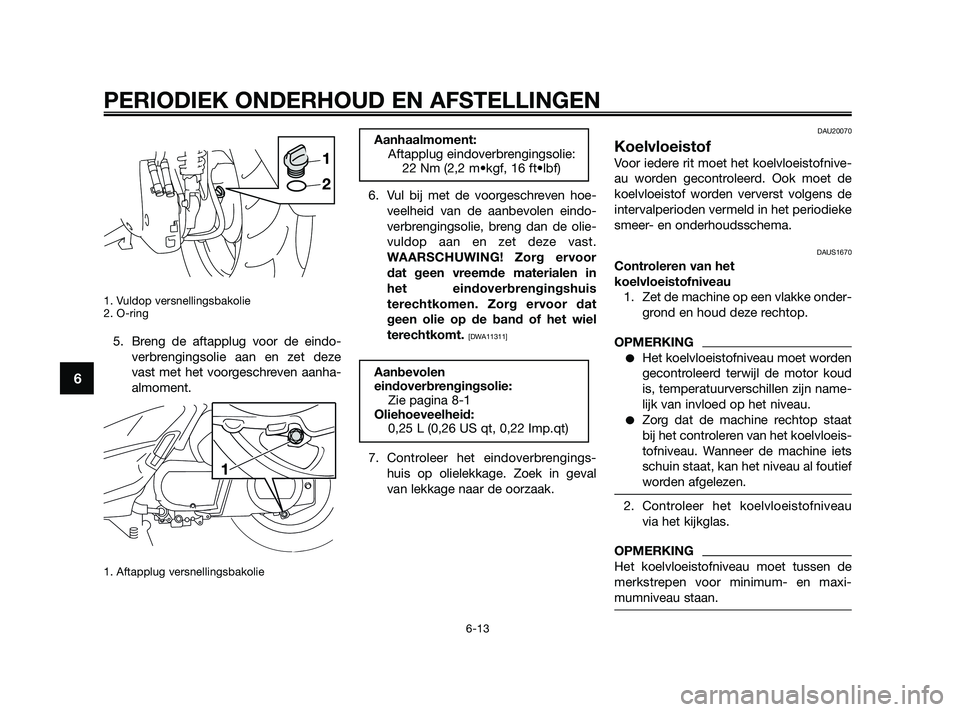

1. Vuldop versnellingsbakolie
2. O-ring
5. Breng de aftapplug voor de eindo-verbrengingsolie aan en zet deze
vast met het voorgeschreven aanha-
almoment.
1. Aftapplug versnellingsbakolie
6. Vul bij met de voorgeschreven hoe-veelheid van de aanbevolen eindo-
verbrengingsolie, breng dan de olie-
vuldop aan en zet deze vast.
WAARSCHUWING! Zorg ervoor
dat geen vreemde materialen in
het eindoverbrengingshuis
terechtkomen. Zorg ervoor dat
geen olie op de band of het wiel
terechtkomt.
[DWA11311]
7. Controleer het eindoverbrengings-huis op olielekkage. Zoek in geval
van lekkage naar de oorzaak.
DAU20070
Koelvloeistof
Voor iedere rit moet het koelvloeistofnive-
au worden gecontroleerd. Ook moet de
koelvloeistof worden ververst volgens de
intervalperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAUS1670
Controleren van het
koelvloeistofniveau1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
OPMERKING
Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud
is, temperatuurverschillen zijn name-
lijk van invloed op het niveau.
Zorg dat de machine rechtop staat
bij het controleren van het koelvloeis-
tofniveau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.
2. Controleer het koelvloeistofniveauvia het kijkglas.
OPMERKING
Het koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maxi-
mumniveau staan.
Aanbevolen
eindoverbrengingsolie:Zie pagina 8-1
Oliehoeveelheid: 0,25 L (0,26 US qt, 0,22 Imp.qt)
Aanhaalmoment:Aftapplug eindoverbrengingsolie:22 Nm (2,2 m•kgf, 16 ft•lbf)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-13
6

37P-F819D-D0 18/9/09 14:49 Página 54

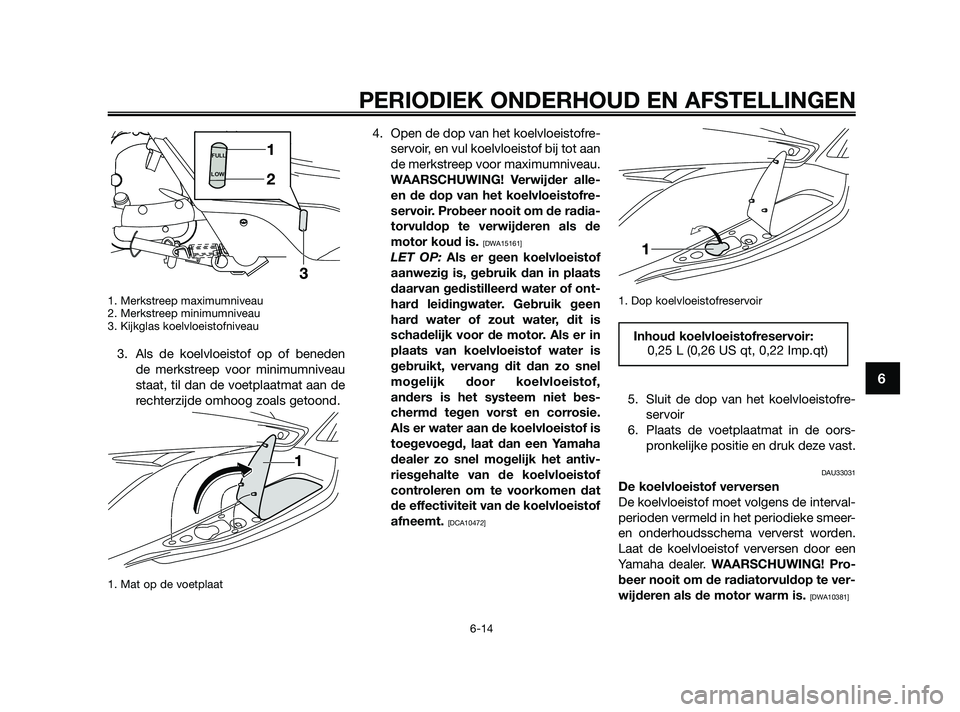

1. Merkstreep maximumniveau
2. Merkstreep minimumniveau
3. Kijkglas koelvloeistofniveau
3. Als de koelvloeistof op of benedende merkstreep voor minimumniveau
staat, til dan de voetplaatmat aan de
rechterzijde omhoog zoals getoond.
1. Mat op de voetplaat
4. Open de dop van het koelvloeistofre-servoir, en vul koelvloeistof bij tot aan
de merkstreep voor maximumniveau.
WAARSCHUWING! Verwijder alle-
en de dop van het koelvloeistofre-
servoir. Probeer nooit om de radia-
torvuldop te verwijderen als de
motor koud is.
[DWA15161]
LET OP: Als er geen koelvloeistof
aanwezig is, gebruik dan in plaats
daarvan gedistilleerd water of ont-
hard leidingwater. Gebruik geen
hard water of zout water, dit is
schadelijk voor de motor. Als er in
plaats van koelvloeistof water is
gebruikt, vervang dit dan zo snel
mogelijk door koelvloeistof,
anders is het systeem niet bes-
chermd tegen vorst en corrosie.
Als er water aan de koelvloeistof is
toegevoegd, laat dan een Yamaha
dealer zo snel mogelijk het antiv-
riesgehalte van de koelvloeistof
controleren om te voorkomen dat
de effectiviteit van de koelvloeistof
afneemt.
[DCA10472]
1. Dop koelvloeistofreservoir
5. Sluit de dop van het koelvloeistofre- servoir
6. Plaats de voetplaatmat in de oors- pronkelijke positie en druk deze vast.
DAU33031
De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
beer nooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA10381]
Inhoud koelvloeistofreservoir: 0,25 L (0,26 US qt, 0,22 Imp.qt)

FULL
LOW

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-14
6

37P-F819D-D0 18/9/09 14:49 Página 55

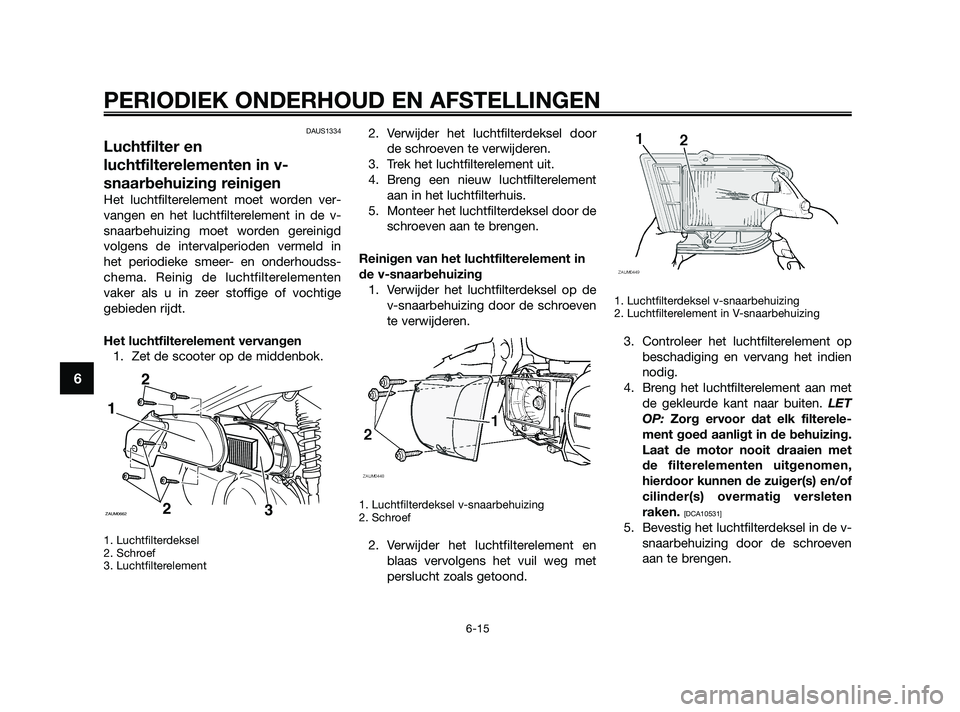

DAUS1334
Luchtfilter en
luchtfilterelementen in v-
snaarbehuizing reinigen
Het luchtfilterelement moet worden ver-
vangen en het luchtfilterelement in de v-
snaarbehuizing moet worden gereinigd
volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudss-
chema. Reinig de luchtfilterelementen
vaker als u in zeer stoffige of vochtige
gebieden rijdt.
Het luchtfilterelement vervangen1. Zet de scooter op de middenbok.
1. Luchtfilterdeksel
2. Schroef
3. Luchtfilterelement
2. Verwijder het luchtfilterdeksel door de schroeven te verwijderen.
3. Trek het luchtfilterelement uit.
4. Breng een nieuw luchtfilterelement aan in het luchtfilterhuis.
5. Monteer het luchtfilterdeksel door de schroeven aan te brengen.
Reinigen van het luchtfilterelement in
de v-snaarbehuizing 1. Verwijder het luchtfilterdeksel op de v-snaarbehuizing door de schroeven
te verwijderen.
1. Luchtfilterdeksel v-snaarbehuizing
2. Schroef
2. Verwijder het luchtfilterelement enblaas vervolgens het vuil weg met
perslucht zoals getoond.
1. Luchtfilterdeksel v-snaarbehuizing
2. Luchtfilterelement in V-snaarbehuizing
3. Controleer het luchtfilterelement opbeschadiging en vervang het indien
nodig.
4. Breng het luchtfilterelement aan met de gekleurde kant naar buiten. LET
OP: Zorg ervoor dat elk filterele-
ment goed aanligt in de behuizing.
Laat de motor nooit draaien met
de filterelementen uitgenomen,
hierdoor kunnen de zuiger(s) en/of
cilinder(s) overmatig versleten
raken.
[DCA10531]
5. Bevestig het luchtfilterdeksel in de v- snaarbehuizing door de schroeven
aan te brengen.

1
2
2
ZAUM06623

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
6

37P-F819D-D0 18/9/09 14:49 Página 56
