2010 YAMAHA XJR 1300 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-21
6
PAU22680
Verificação dos níveis dos líqui-
dos dos travões e da embraia-
gem Travão dianteiro
Travão traseiroEmbraiagem
Um nível insuficiente de líquido dos travões
poderá permitir a entrada de ar nos siste-
mas de travagem ou embraiagem, podendo
torná-lo ineficaz.
Antes de conduzir, verifique se o líquido dos
travões se encontra acima da marca do ní-
vel mínimo e reabasteça se necessário. Um
nível reduzido de líquido dos travões pode-
rá indicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido dos travões esteja
reduzido, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.
NOTAO reservatório do líquido do travão traseiro
encontra-se por trás do painel A. (Consulte
a página 6-9.)Cumpra as seguintes precauções:

Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido dos travões ou da embraia-
gem está equilibrado.


Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem ou um mau funcio-
namento da embraiagem.


Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem
ou um mau funcionamento da embrai-
agem.


O diafragma do reservatório de líquido
dos travões ou da embraiagem defor-
mar-se-á pela pressão negativa se o
nível de líquido descer demasiado rá-
1. Marca do nível mínimo
1. Marca do nível mínimo
1
1. Marca do nível mínimo
1
Líquido dos travões e da embraia-
gem recomendado:
Líquido dos travões DOT 4
U5WMP7P0.book Page 21 Wednesday, November 11, 2009 2:13 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-22
6
pido. Certifique-se de que volta a dar a
forma original ao diafragma antes de o
instalar no reservatório de líquido dos
travões ou da embraiagem.


Durante o reabastecimento, tenha cui-
dado para que não entre água no re-
servatório de líquido dos travões ou da
embraiagem. A água fará o ponto de
ebulição do fluido descer significativa-
mente e poderá resultar na formação
de uma bolsa de vapor.


O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.


À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
PAU22751
Mudança dos líquidos dos tra-
vões e da embraiagem Solicite a um concessionário Yamaha que
substitua os líquidos dos travões e da em-
braiagem nos intervalos especificados na
NOTA a seguir à tabela de lubrificação e
manutenção periódica. Para além disso,
mande substituir os vedantes de óleo dos
cilindros mestre dos travões e da embraia-
gem e das pinças, assim como os tubos
dos travões e da embraiagem, nos interva-
los especificados a seguir ou sempre que
apresentem danos ou fugas.

Vedantes de óleo: Substitua de dois
em dois anos.


Tubos dos travões e da embraiagem:
Substitua de quatro em quatro anos.
PAU22760
Folga da corrente de transmis-
são A folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU22793
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no descanso
central.
2. Mude a transmissão para ponto morto.
3. Rode a roda de trás várias vezes para
localizar a parte mais esticada da cor-
rente de transmissão.
4. Meça a folga da corrente de transmis-
são como indicado.1. Folga da corrente de transmissão
1
U5WMP7P0.book Page 22 Wednesday, November 11, 2009 2:13 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
6
5. Se a folga da corrente de transmissão
estiver incorrecta, ajuste-a do modo
que se segue.
PAU34315
Ajuste da folga da corrente de transmis-
são
1. Desaperte a porca do eixo e a contra-
porca em ambos os lados do braço os-
cilante.
2. Para apertar a corrente de transmis-
são, rode a cavilha ajustadora da folga
da corrente de transmissão em ambos
os lados do braço oscilante na direc-
ção (a). Para desapertar a corrente de
transmissão, rode a cavilha ajustadora
em ambos os lados do braço oscilante
na direcção (b) e empurre a roda tra-
seira para a frente. PRECAUÇÃO:
Uma folga inadequada da corrente
de transmissão sobrecarregará o
motor assim como outras peças vi-
tais do motociclo e pode provocar
patinagem ou quebra da corrente.
Para evitar que isto ocorra, mante-
nha a folga da corrente de transmis-
são dentro dos limites
especificados.
[PCA10571]
NOTAUtilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as polias da
corrente de transmissão estão na mesma
posição para obter um correcto alinhamen-
to das rodas.3. Aperte a porca do eixo e, depois, as
contraporcas em conformidade com
os binários especificados. Folga da corrente de transmissão:
20.0–30.0 mm (0.79–1.18 in)1. Contraporca
2. Cavilha ajustadora da folga da corrente de
transmissão
3. Porca do eixo
4. Marcas de alinhamento
5. Polia da corrente de transmissão
Binários de aperto:
Porca do eixo:
150 Nm (15 m·kgf, 108 ft·lbf)
Contraporca:
16 Nm (1.6 m·kgf, 12 ft·lbf)
U5WMP7P0.book Page 23 Wednesday, November 11, 2009 2:13 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
6
PAU23025
Limpeza e lubrificação da corren-
te de transmissão A corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapidamen-
te, especialmente quando conduz o veículo
em áreas poeirentas ou húmidas. Faça a
manutenção da corrente de transmissão do
seguinte modo:PRECAUÇÃO
PCA10583
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo, condu-
zir à chuva ou conduzir em áreas
húmidas.1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia. PRECAUÇÃO: Para evitar
danificar os anéis de vedação em O,
não lave a corrente de transmissão
a vapor, a alta pressão nem com
solventes inapropriados.
[PCA11121]
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de vedação
em O. PRECAUÇÃO: Não utilize
óleo do motor ou qualquer outro lu-brificante para a corrente de trans-
missão, pois estes podem conter
substâncias que podem danificar
os anéis de vedação em O.
[PCA11111]PAU23101
Verificação e lubrificação dos ca-
bos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Os danos no re-
vestimento exterior podem interferir
com o funcionamento adequado do
cabo e provocarão o aparecimento de
ferrugem no cabo interior. Substitua
qualquer cabo danificado assim que
possível para evitar situações de inse-
gurança.
[PWA10721]
Lubrificante recomendado:
Óleo do motor
U5WMP7P0.book Page 24 Wednesday, November 11, 2009 2:13 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
6
PAU23112
Verificação e lubrificação do pu-
nho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
PAU44272
Verificação e lubrificação dos pe-
dais do travão e de mudança de
velocidades Pedal do travão
Pedal de mudança de velocidades
Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
U5WMP7P0.book Page 25 Wednesday, November 11, 2009 2:13 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
6
PAU43600
Verificação e lubrificação das
alavancas do travão e da embrai-
agem Alavanca do travão
Alavanca da embraiagem
Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca.
PAU23213
Verificação e lubrificação do des-
canso central e do descanso la-
teral Antes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário, deverá lubrificar os
pivôs e as superfícies de contacto de metal
com metal.
Lubrificante recomendado:
Massa de lubrificação de silicone
U5WMP7P0.book Page 26 Wednesday, November 11, 2009 2:13 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-27
6
AV I S O
PWA10741
Caso o descanso central ou o descanso
lateral não se desloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifi-
que ou repare. Caso contrário, o descan-
so central ou lateral podem bater no
chão e distrair o condutor, resultando
numa possível perda de controlo.
PAUM1651
Lubrificação dos pivôs do braço
oscilante Os pivôs do braço oscilante devem ser lu-
brificados por um concessionário Yamaha
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU23272
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente. Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
U5WMP7P0.book Page 27 Wednesday, November 11, 2009 2:13 PM

MANUTENÇÃO PERIÓDICA E AJUSTES

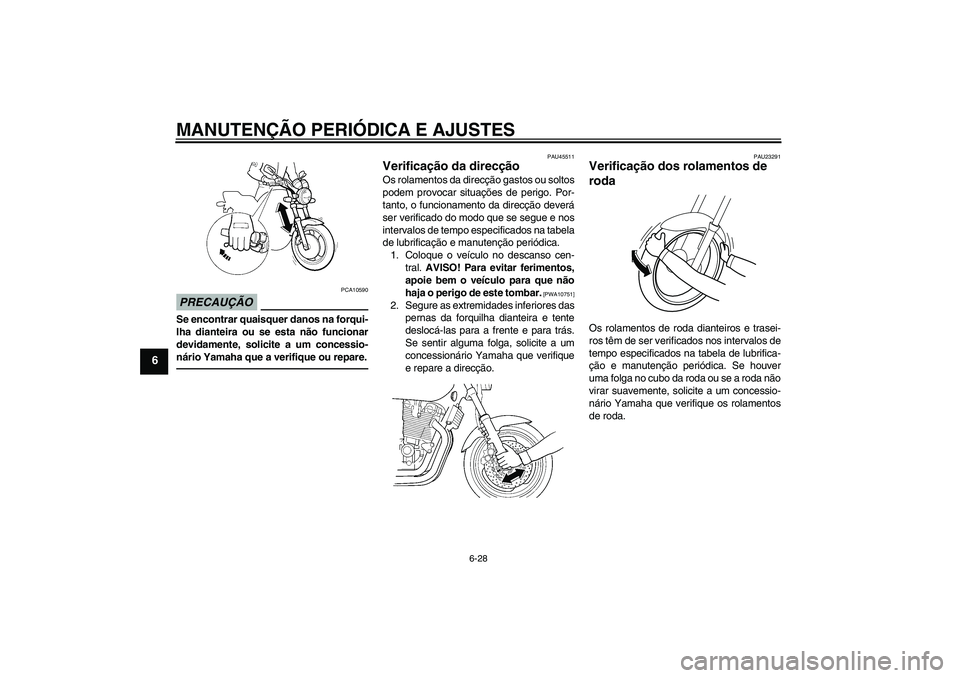

6-28
6
PRECAUÇÃO
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU45511
Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque o veículo no descanso cen-
tral. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
PAU23291
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
U5WMP7P0.book Page 28 Wednesday, November 11, 2009 2:13 PM
