2010 YAMAHA XJR 1300 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-5
6
PAU1770C
Tabela de lubrificação e manutenção geral N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1Elemento do filtro
de arSubstitua.√
2*EmbraiagemVerifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.√√√√√
3*Tr a vão dianteiroVerifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.√√√√√√
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
4*Tr a vão traseiroVerifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.√√√√√√
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
5*Tubos dos travõesVerifique se apresentam fendas
ou danos.√√√√√
Substitua. De 4 em 4 anos
6*RodasVerifique se apresentam desgaste
ou danos.√√√√
7*PneusVerifique a profundidade da face
de rolamento e se existem danos.
Se necessário, substitua-os.
Verifique a pressão do ar.
Se necessário, corrija.√√√√√
8*Rolamentos de rodaVerifique se os rolamentos estão
soltos ou se apresentam danos.√√√√
U5WMP7P0.book Page 5 Wednesday, November 11, 2009 2:13 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-6
6
9*Braço oscilanteVerifique o funcionamento e se
apresenta uma folga excessiva.√√√√
Lubrifique com massa de lubrifi-
cação de sabão de lítio.Cada 50000 km (30000 mi)
10Corrente de trans-
missãoVerifique a folga, o alinhamento e
o estado da corrente.
Ajuste e lubrifique minuciosamen-
te a corrente com lubrificante es-
pecial para correntes de anel de
vedação em O.A cada 1000 km (600 mi) e depois de lavar o motociclo, de conduzir à chuva ou
em áreas húmidas
11*Rolamentos da di-
recçãoVerifique a folga dos rolamentos e
se a direcção está dura.√√√√√
Lubrifique com massa de lubrifi-
cação de sabão de lítio.Cada 20000 km (12000 mi)
12*Fixadores do chas-
sisCertifique-se de que todas as por-
cas, cavilhas e parafusos estão
devidamente alinhados.√√√√√
13Eixo de pivô da ala-
vanca do travãoLubrifique com graxa de silicone.√√√√√
14Eixo de pivô do pe-
dal do travãoLubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√
15Eixo de pivô da ala-
vanca da embraia-
gemLubrifique com graxa de silicone.√√√√√
16Eixo de pivô do pe-
dal de mudança de
velocidadesLubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5WMP7P0.book Page 6 Wednesday, November 11, 2009 2:13 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
6
17Descanso lateral,
descanso centralVerifique o funcionamento.
Lubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√
18*Interruptor do des-
canso lateralVerifique o funcionamento.√√√√√√
19*Forquilha dianteiraVerifique o funcionamento e se
apresenta fuga de óleo.√√√√
20*Amortecedores de
choquesVerifique o funcionamento e se os
amortecedores têm fuga de óleo.√√√√
21Óleo do motorMude.
Verifique o nível do óleo e se o
veículo apresenta fugas de óleo.√√√√√√
22Elemento do filtro
de óleo do motorSubstitua.√√√
23*Interruptores dos
travões dianteiro e
traseiroVerifique o funcionamento.√√√√√√
24Peças de movimen-
to e cabosLubrifique.√√√√√
25*Compartimento do
punho do acelera-
dor e caboVerifique o funcionamento e a fol-
ga.
Se necessário, ajuste da folga do
cabo do acelerador.
Lubrifique o compartimento do
punho do acelerador e o cabo.√√√√√
26*Luzes, sinais e in-
terruptoresVerifique o funcionamento.
Ajuste o feixe do farol dianteiro.√√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5WMP7P0.book Page 7 Wednesday, November 11, 2009 2:13 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
6
PAU36771
NOTA

Filtro de ar
O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não deve ser limpo com
ar comprimido para evitar danos.
O elemento do filtro de ar tem de ser substituído mais frequentemente se a condução for feita em áreas invulgarmente húmidas
ou poeirentas.


Manutenção da embraiagem e travões hidráulicos
Verifique regularmente e, se necessário, ajuste o nível dos líquidos dos travões e da embraiagem.
Substitua os componentes internos dos cilindros mestre e pinças dos travões, assim como os cilindros mestre e de desengate da
embraiagem e mude o líquido dos travões e da embraiagem de dois em dois anos.
Substitua os tubos dos travões e o tubo flexível da embraiagem de quatro em quatro anos e caso apresentem fendas ou estejam
danificados.
U5WMP7P0.book Page 8 Wednesday, November 11, 2009 2:13 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
6
PAU18771
Remoção e instalação dos pai-
néis Os painéis ilustrados têm de ser retirados
para se efectuarem alguns dos trabalhos de
manutenção descritos neste capítulo. Con-
sulte esta secção sempre que precisar de
retirar e instalar um painel.
PAU43260
Painéis A e B
Remoção de um dos painéis1. Retire o assento. (Consulte a página
3-15.)
2. Retire a cavilha e, de seguida, puxe o
painel para fora conforme ilustrado.Instalação do painel
1. Coloque o painel na respectiva posi-
ção original e depois instale a cavilha.
2. Instale o assento.
1. Painel A
1. Painel B
2. Painel C
1. Cavilha
1
U5WMP7P0.book Page 9 Wednesday, November 11, 2009 2:13 PM

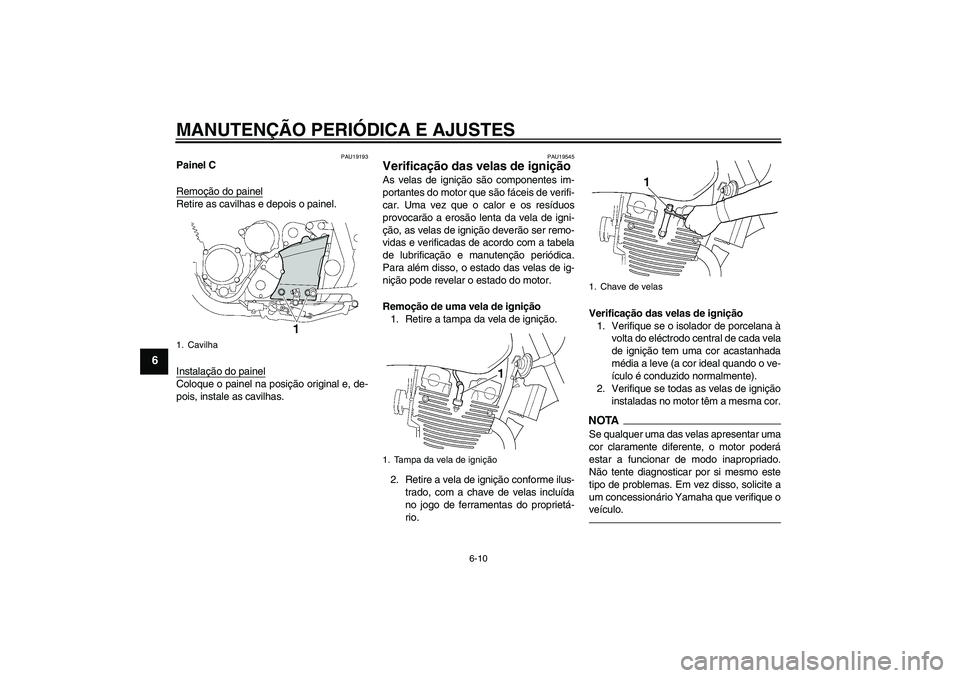

MANUTENÇÃO PERIÓDICA E AJUSTES
6-10
6
PAU19193
Painel C
Remoção do painelRetire as cavilhas e depois o painel.
Instalação do painelColoque o painel na posição original e, de-
pois, instale as cavilhas.
PAU19545
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que são fáceis de verifi-
car. Uma vez que o calor e os resíduos
provocarão a erosão lenta da vela de igni-
ção, as velas de ignição deverão ser remo-
vidas e verificadas de acordo com a tabela
de lubrificação e manutenção periódica.
Para além disso, o estado das velas de ig-
nição pode revelar o estado do motor.
Remoção de uma vela de ignição
1. Retire a tampa da vela de ignição.
2. Retire a vela de ignição conforme ilus-
trado, com a chave de velas incluída
no jogo de ferramentas do proprietá-
rio.Verificação das velas de ignição
1. Verifique se o isolador de porcelana à
volta do eléctrodo central de cada vela
de ignição tem uma cor acastanhada
média a leve (a cor ideal quando o ve-
ículo é conduzido normalmente).
2. Verifique se todas as velas de ignição
instaladas no motor têm a mesma cor.
NOTASe qualquer uma das velas apresentar uma
cor claramente diferente, o motor poderá
estar a funcionar de modo inapropriado.
Não tente diagnosticar por si mesmo este
tipo de problemas. Em vez disso, solicite a
um concessionário Yamaha que verifique o
veículo.
1. Cavilha
1. Tampa da vela de ignição
1. Chave de velas
U5WMP7P0.book Page 10 Wednesday, November 11, 2009 2:13 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
6
3. Verifique cada uma das velas de igni-
ção quanto à erosão dos eléctrodos e
excesso de carbono ou outros resídu-
os, e substitua-as se necessário.
4. Meça a distância do eléctrodo da vela
de ignição com um indicador de es-
pessura do fio e, se necessário, ajus-
te-a em conformidade com as
especificações.Instalação de uma vela de ignição
1. Limpe a superfície da anilha da vela
de ignição e a superfície correspon-
dente, e depois limpe quaisquer impu-
rezas existentes nas roscas da vela.
2. Instale a vela de ignição com a chave
de velas e aperte-a em conformidade
com o binário especificado.
NOTA
Se não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correcto é 1/4–1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-
pecificado logo que possível.3. Instale a tampa da vela de ignição.
PAU19698
Óleo do motor e elemento do fil-
tro de óleo O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o elemento do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica. Uma ligeira inclinação lateral po-
derá resultar numa falsa leitura.
Verificação do nível de óleo do motor
1. Coloque o veículo no descanso cen-
tral.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até que o
óleo assente e depois verifique o nível
do óleo através da janela de verifica-
ção situada no lado inferior direito do
cárter.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
Vela de ignição especificada:
NGK/DPR8EA-91. Distância do eléctrodo da vela de igniçãoDistância do eléctrodo da vela de
ignição:
0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:
Vela de ignição:
18 Nm (1.8 m·kgf, 13 ft·lbf)
U5WMP7P0.book Page 11 Wednesday, November 11, 2009 2:13 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
4. Caso o óleo do motor se situe abaixo
da marca de nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mudança do óleo do motor (com ou sem
substituição do elemento do filtro de
óleo)
1. Coloque o veículo numa superfície ni-
velada.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.4. Retire a tampa de enchimento de óleo,
a cavilha de drenagem de óleo do mo-
tor e a respectiva anilha, para drenar o
óleo do cárter.
NOTA
Ignore os passos 5–13 se não desejar
substituir o elemento do filtro de óleo.5. Retire o painel C. (Consulte a página
6-9.)
6. Retire o parafuso de drenagem do ele-
mento do filtro de óleo e a respectiva
anilha para drenar o óleo do elemento
do filtro do óleo.
7. Remova a cobertura do elemento do
filtro de óleo, retirando a cavilha da co-
bertura do elemento do filtro de óleo.8. Retire e substitua o elemento do filtro
do óleo e os anéis de vedação em O.
NOTATenha cuidado para não perder a mola de
compressão e a anilha.
1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do
motor
3. Marca do nível máximo
4. Marca do nível mínimo
3
4
1. Tampa de enchimento de óleo do motor
2. Cavilha de drenagem do óleo do motor
3. Anilha
231
1. Parafuso de drenagem do elemento do filtro
de óleo
2. Anilha
3. Cavilha da cobertura do elemento do filtro
de óleo
4. Cobertura do elemento do filtro de óleo
12
43
