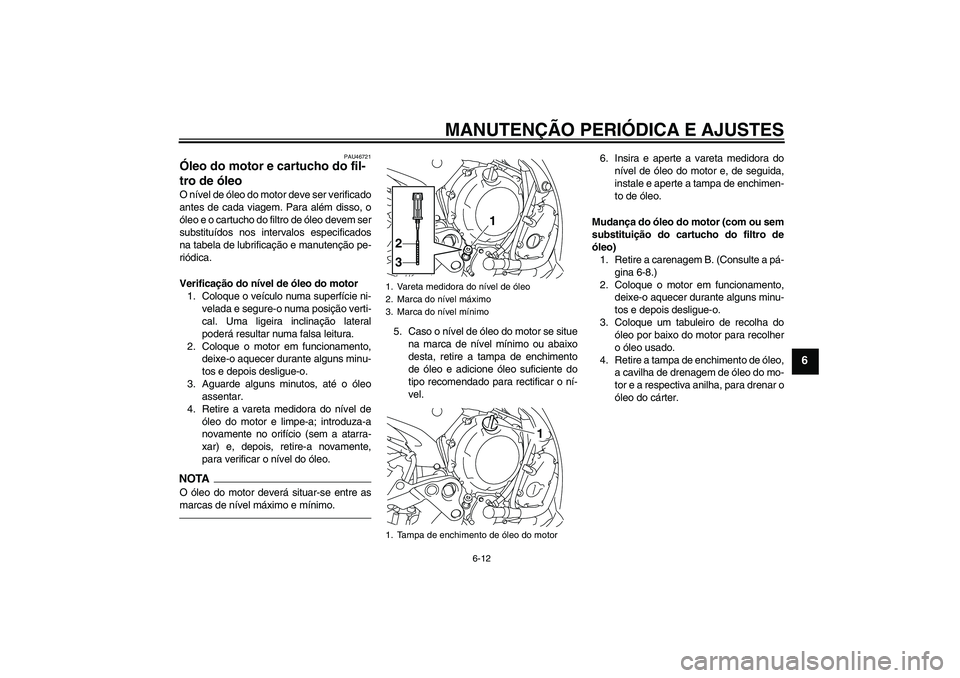

Page 57 of 102

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
PAU46721
Óleo do motor e cartucho do fil-
tro de óleo O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
Verificação do nível de óleo do motor
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos, até o óleo
assentar.
4. Retire a vareta medidora do nível de
óleo do motor e limpe-a; introduza-a
novamente no orifício (sem a atarra-
xar) e, depois, retire-a novamente,
para verificar o nível do óleo.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
5. Caso o nível de óleo do motor se situe
na marca de nível mínimo ou abaixo
desta, retire a tampa de enchimento
de óleo e adicione óleo suficiente do
tipo recomendado para rectificar o ní-
vel.6. Insira e aperte a vareta medidora do
nível de óleo do motor e, de seguida,
instale e aperte a tampa de enchimen-
to de óleo.
Mudança do óleo do motor (com ou sem
substituição do cartucho do filtro de
óleo)
1. Retire a carenagem B. (Consulte a pá-
gina 6-8.)
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
4. Retire a tampa de enchimento de óleo,
a cavilha de drenagem de óleo do mo-
tor e a respectiva anilha, para drenar o
óleo do cárter.1. Vareta medidora do nível de óleo
2. Marca do nível máximo
3. Marca do nível mínimo
1. Tampa de enchimento de óleo do motor
1
2
3
1
U1CWP0P0.book Page 12 Thursday, September 10, 2009 5:26 PM

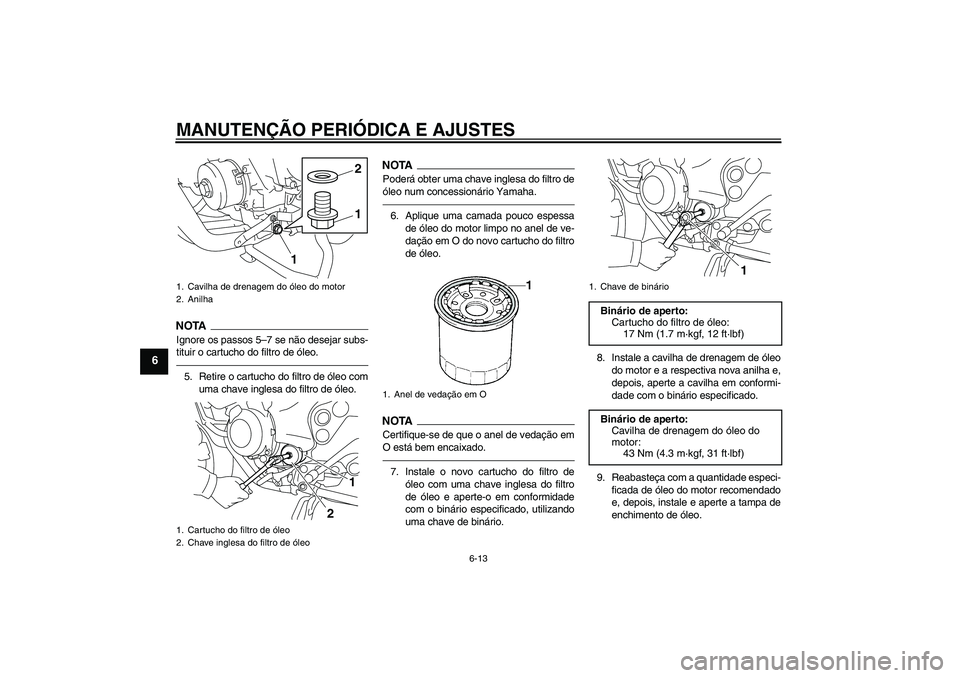

Page 58 of 102

MANUTENÇÃO PERIÓDICA E AJUSTES
6-13
6
NOTAIgnore os passos 5–7 se não desejar subs-
tituir o cartucho do filtro de óleo.5. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.
NOTAPoderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.6. Aplique uma camada pouco espessa
de óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.NOTACertifique-se de que o anel de vedação em
O está bem encaixado.7. Instale o novo cartucho do filtro de
óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.8. Instale a cavilha de drenagem de óleo
do motor e a respectiva nova anilha e,
depois, aperte a cavilha em conformi-
dade com o binário especificado.
9. Reabasteça com a quantidade especi-
ficada de óleo do motor recomendado
e, depois, instale e aperte a tampa de
enchimento de óleo.
1. Cavilha de drenagem do óleo do motor
2. Anilha
1. Cartucho do filtro de óleo
2. Chave inglesa do filtro de óleo
11
21
2
1. Anel de vedação em O
1. Chave de binárioBinário de aperto:
Cartucho do filtro de óleo:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Binário de aperto:
Cavilha de drenagem do óleo do
motor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
1
U1CWP0P0.book Page 13 Thursday, September 10, 2009 5:26 PM

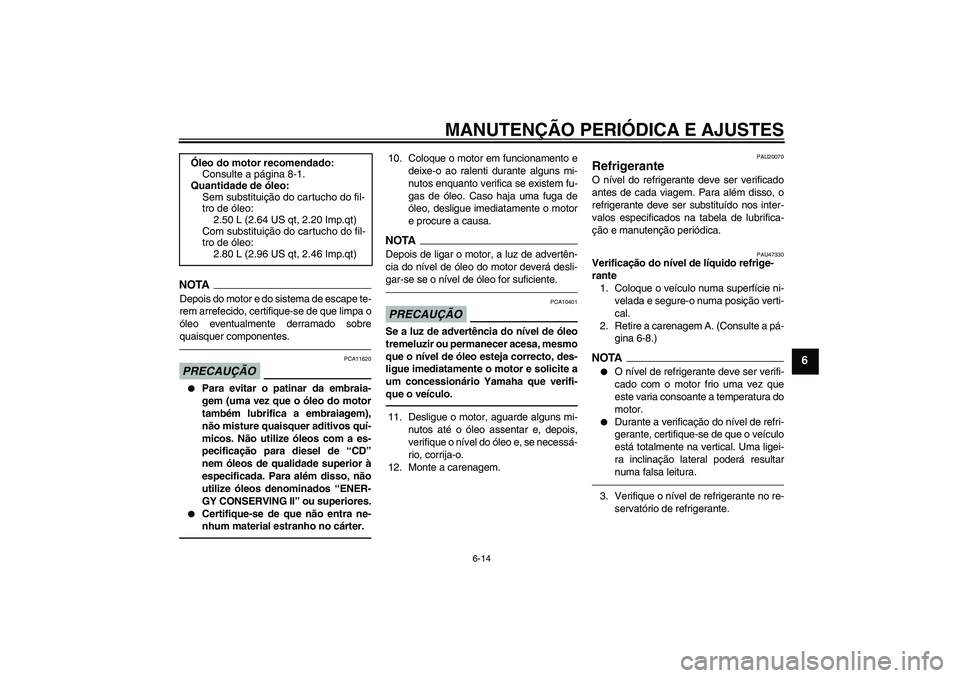

Page 59 of 102

MANUTENÇÃO PERIÓDICA E AJUSTES
6-14
6
NOTADepois do motor e do sistema de escape te-
rem arrefecido, certifique-se de que limpa o
óleo eventualmente derramado sobre
quaisquer componentes.PRECAUÇÃO
PCA11620
Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.
Certifique-se de que não entra ne-
nhum material estranho no cárter.
10. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.NOTADepois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-
gar-se se o nível de óleo for suficiente.PRECAUÇÃO
PCA10401
Se a luz de advertência do nível de óleo
tremeluzir ou permanecer acesa, mesmo
que o nível de óleo esteja correcto, des-
ligue imediatamente o motor e solicite a
um concessionário Yamaha que verifi-
que o veículo.11. Desligue o motor, aguarde alguns mi-
nutos até o óleo assentar e, depois,
verifique o nível do óleo e, se necessá-
rio, corrija-o.
12. Monte a carenagem.
PAU20070
Refrigerante O nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU47330
Verificação do nível de líquido refrige-
rante
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
2. Retire a carenagem A. (Consulte a pá-
gina 6-8.)NOTA
O nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura do
motor.
Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.
3. Verifique o nível de refrigerante no re-
servatório de refrigerante. Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do cartucho do fil-
tro de óleo:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Com substituição do cartucho do fil-
tro de óleo:
2.80 L (2.96 US qt, 2.46 Imp.qt)
U1CWP0P0.book Page 14 Thursday, September 10, 2009 5:26 PM

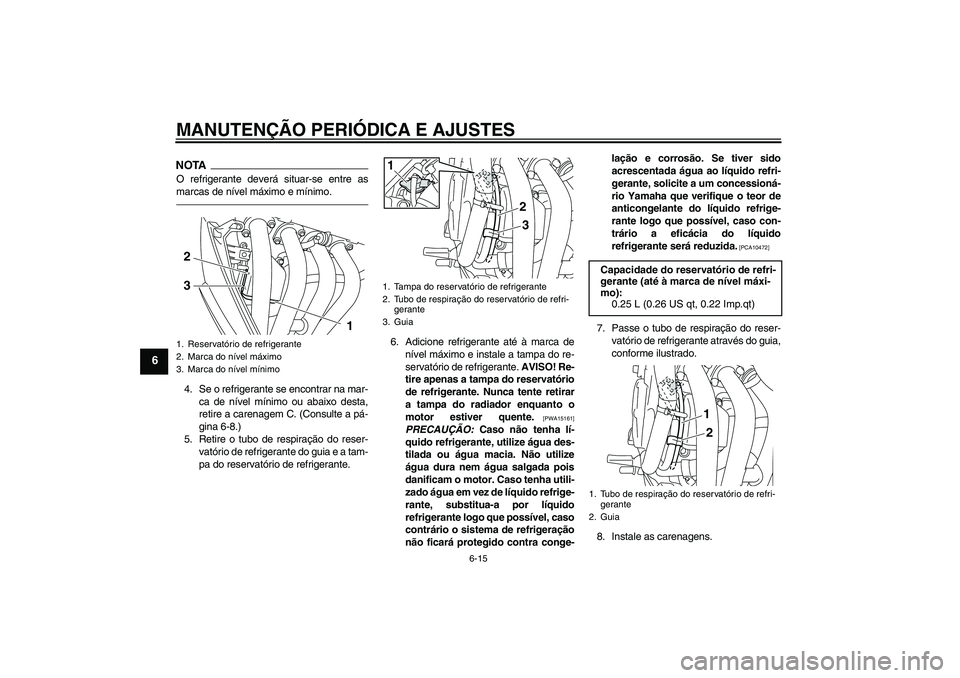

Page 60 of 102

MANUTENÇÃO PERIÓDICA E AJUSTES
6-15
6
NOTAO refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.4. Se o refrigerante se encontrar na mar-
ca de nível mínimo ou abaixo desta,
retire a carenagem C. (Consulte a pá-
gina 6-8.)
5. Retire o tubo de respiração do reser-
vatório de refrigerante do guia e a tam-
pa do reservatório de refrigerante.6. Adicione refrigerante até à marca de
nível máximo e instale a tampa do re-
servatório de refrigerante. AVISO! Re-
tire apenas a tampa do reservatório
de refrigerante. Nunca tente retirar
a tampa do radiador enquanto o
motor estiver quente.
[PWA15161]
PRECAUÇÃO: Caso não tenha lí-
quido refrigerante, utilize água des-
tilada ou água macia. Não utilize
água dura nem água salgada pois
danificam o motor. Caso tenha utili-
zado água em vez de líquido refrige-
rante, substitua-a por líquido
refrigerante logo que possível, caso
contrário o sistema de refrigeração
não ficará protegido contra conge-lação e corrosão. Se tiver sido
acrescentada água ao líquido refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquido refrige-
rante logo que possível, caso con-
trário a eficácia do líquido
refrigerante será reduzida.
[PCA10472]
7. Passe o tubo de respiração do reser-
vatório de refrigerante através do guia,
conforme ilustrado.
8. Instale as carenagens.
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1 2
3
1. Tampa do reservatório de refrigerante
2. Tubo de respiração do reservatório de refri-
gerante
3. Guia
3
1
2
Capacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):
0.25 L (0.26 US qt, 0.22 Imp.qt)1. Tubo de respiração do reservatório de refri-
gerante
2. Guia
2 1
U1CWP0P0.book Page 15 Thursday, September 10, 2009 5:26 PM
Page 61 of 102

MANUTENÇÃO PERIÓDICA E AJUSTES
6-16
6
PAU47321
Substituição do líquido refrigerante
1. Coloque o veículo numa superfície ni-
velada e, se necessário, deixe o motor
arrefecer.
2. Retire as carenagens A e C. (Consulte
a página 6-8.)
3. Coloque um recipiente sob o motor
para recolher o líquido refrigerante
usado.
4. Retire a tampa do radiador. AVISO!
Nunca tente retirar a tampa do radi-
ador enquanto o motor estiver
quente.
[PWA10381]
5. Retire o tubo de respiração do reser-
vatório de refrigerante do guia e a tam-
pa do reservatório de refrigerante.6. Retire a cobertura do reservatório de
refrigerante e o reservatório de refrige-
rante, retirando as respectivas cavi-
lhas.7. Drene o refrigerante do respectivo re-
servatório, virando o reservatório ao
contrário.
8. Retire a cavilha de drenagem de refri-
gerante e a anilha para drenar o siste-
ma de refrigeração.1. Tampa do radiador
1
1. Tampa do reservatório de refrigerante
2. Tubo de respiração do reservatório de refri-
gerante
3. Guia
3
1
2
1. Cavilha
2. Cobertura do reservatório de refrigerante
3. Reservatório de refrigerante
23 1
U1CWP0P0.book Page 16 Thursday, September 10, 2009 5:26 PM
Page 62 of 102

MANUTENÇÃO PERIÓDICA E AJUSTES
6-17
6
9. Depois do refrigerante estar totalmen-
te drenado, lave minuciosamente o
sistema de refrigeração com água lim-
pa da torneira.
10. Instale a cavilha de drenagem de refri-
gerante e a nova anilha e, depois,
aperte a cavilha em conformidade
com o binário especificado.
11. Instale o reservatório de refrigerante e
respectiva cobertura, colocando am-
bos na respectiva posição original e
instalando as cavilhas.12. Verta a quantidade especificada de lí-
quido refrigerante recomendado no ra-
diador e no reservatório.
13. Instale a tampa do radiador.
14. Coloque a tampa do reservatório de
refrigerante.
15. Coloque o motor em funcionamento,
deixe-o ao ralenti durante alguns mi-
nutos e depois desligue-o.
16. Retire a tampa do radiador para verifi-
car o nível de líquido refrigerante no
radiador. Se necessário, acrescente lí-
quido refrigerante suficiente até que
atinja o topo do radiador e, finalmente,
coloque a tampa do radiador.17. Verifique o nível de líquido refrigerante
no reservatório. Se necessário, retire a
tampa do reservatório de refrigerante,
adicione líquido refrigerante até à mar-
ca do nível máximo e volte a colocar a
tampa.
18. Passe o tubo de respiração do reser-
vatório de refrigerante através do guia,
conforme ilustrado.
19. Coloque o motor em funcionamento e
verifique se existem fugas de líquido
refrigerante no veículo. Caso detecte
fugas de líquido refrigerante, solicite a
um concessionário Yamaha que verifi-
que o sistema de refrigeração.
20. Instale as carenagens.1. Cavilha de drenagem de refrigerante
2. AnilhaBinário de aperto:
Cavilha de drenagem de refrigeran-
te:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
12
Proporção de mistura de anticonge-
lante/água:
1:1
Anticongelante recomendado:
Anticongelante de etilenoglicol de
alta qualidade com anti-corrosivos
para motores em alumínio
Quantidade de líquido refrigerante:
Capacidade do radiador (incluindo
todas as vias):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Capacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tubo de respiração do reservatório de refri-
gerante
2. Guia
2 1
U1CWP0P0.book Page 17 Thursday, September 10, 2009 5:26 PM
Page 63 of 102

MANUTENÇÃO PERIÓDICA E AJUSTES
6-18
6
PAU32887
Substituição do elemento do fil-
tro de ar O elemento do filtro de ar deve ser substitu-
ído nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Substitua o elemento do filtro de ar mais fre-
quentemente se a condução for feita em
áreas invulgarmente húmidas ou poeiren-
tas.
1. Retire o assento. (Consulte a página
3-18.)
2. Retire os painéis B e C. (Consulte a
página 6-8.)
3. Retire as cavilhas do depósito de com-
bustível e levante o depósito de com-
bustível, afastando-o da caixa do filtro
de ar.4. Retire a tampa da caixa do filtro de ar,
retirando os respectivos parafusos.
PRECAUÇÃO: Quando retirar a
tampa da caixa do filtro de ar, certi-
fique-se de que não caem objectos
estranhos no tubo de entrada de ar.
[PCA12881]
5. Puxe o elemento do filtro de ar para fo-
ra.6. Introduza um elemento do filtro de ar
na respectiva caixa. PRECAUÇÃO:
Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar. O motor nunca
deve ser colocado em funciona-
mento sem o elemento do filtro de
ar instalado, caso contrário o(s)
pistão(ões) e/ou cilindro(s) poderão
desgastar-se excessivamente.
[PCA10481]
7. Instale a tampa da caixa do filtro de ar,
colocando os respectivos parafusos.
8. Coloque o depósito de combustível na
respectiva posição original. Assegure-
se de que os tubos de combustível es-
tão devidamente ligados e dirigidos, e
de que não estão trilhados. Assegure-
se de que os tubos estão colocados na
1. Cavilha
1
1. Tampa da caixa do filtro de ar
2. Parafuso
12
2
2
1. Elemento do filtro de ar
2. Tubo de admissão de ar
2 1
U1CWP0P0.book Page 18 Thursday, September 10, 2009 5:26 PM
Page 64 of 102

MANUTENÇÃO PERIÓDICA E AJUSTES
6-19
6
respectiva posição original. AVISO!
Antes de colocar o depósito de
combustível na posição original,
certifique-se de que todos os tubos
(i.e., tubo de combustível, tubo de
respiração do depósito de combus-
tível, tubo de descarga do exceden-
te do depósito de combustível)
estão intactos, devidamente liga-
dos e direccionados e de que não
estão trilhados. Se algum tubo esti-
ver danificado, solicite a um con-
cessionário Yamaha que o
substitua antes de ligar o motor,
caso contrário poderá ocorrer der-
rame de combustível, o que pode
criar risco de incêndio.
[PWA12463]
9. Instale as cavilhas do depósito de
combustível.
10. Instale os painéis.
11. Instale o assento.
PAU34301
Ajuste da velocidade de ralenti
do motor A velocidade de ralenti do motor deverá ser
verificada e, caso necessário, ajustada
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
Para fazer este ajuste, o motor deve estar
quente.
Verifique a velocidade de ralenti do motor e,
se necessário, regule-a em conformidade
com as especificações rodando o parafuso
ajustador do ralenti. Para aumentar a velo-
cidade de ralenti do motor, rode o parafuso
na direcção (a). Para reduzir a velocidade
de ralenti do motor, rode o parafuso na di-
recção (b).
1. Tubo
1
1. Posição original (marca de pintura)
1
1. Parafuso ajustador do ralenti
1
1 (a)
(b)
U1CWP0P0.book Page 19 Thursday, September 10, 2009 5:26 PM
