ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6

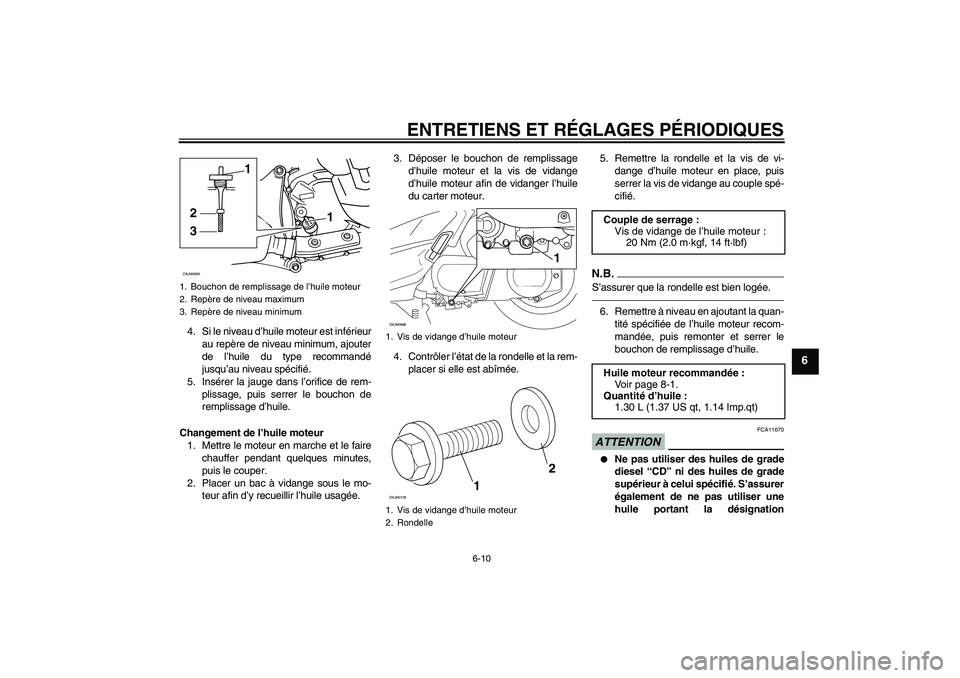

4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
5. Insérer la jauge dans l’orifice de rem-
plissage, puis serrer le bouchon de
remplissage d’huile.
Changement de l’huile moteur
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.3. Déposer le bouchon de remplissage
d’huile moteur et la vis de vidange
d’huile moteur afin de vidanger l’huile
du carter moteur.
4. Contrôler l’état de la rondelle et la rem-
placer si elle est abîmée.5. Remettre la rondelle et la vis de vi-
dange d’huile moteur en place, puis
serrer la vis de vidange au couple spé-
cifié.
N.B.S’assurer que la rondelle est bien logée.6. Remettre à niveau en ajoutant la quan-
tité spécifiée de l’huile moteur recom-
mandée, puis remonter et serrer le
bouchon de remplissage d’huile.ATTENTION
FCA11670


Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade
supérieur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
1. Bouchon de remplissage de l’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
1
321ZAUM0685
1. Vis de vidange d’huile moteur
1. Vis de vidange d’huile moteur
2. Rondelle
11
ZAUM0686
12
ZAUM0129
Couple de serrage :
Vis de vidange de l’huile moteur :
20 Nm (2.0 m·kgf, 14 ft·lbf)
Huile moteur recommandée:
Voir page 8-1.
Quantité d’huile :
1.30 L (1.37 US qt, 1.14 Imp.qt)
U5B2F2F0.book Page 10 Monday, July 6, 2009 6:34 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.


S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter moteur.
7. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
8. Réinitialiser l’indicateur de change-
ment d’huile. (Voir page 3-6.)
FAU20064

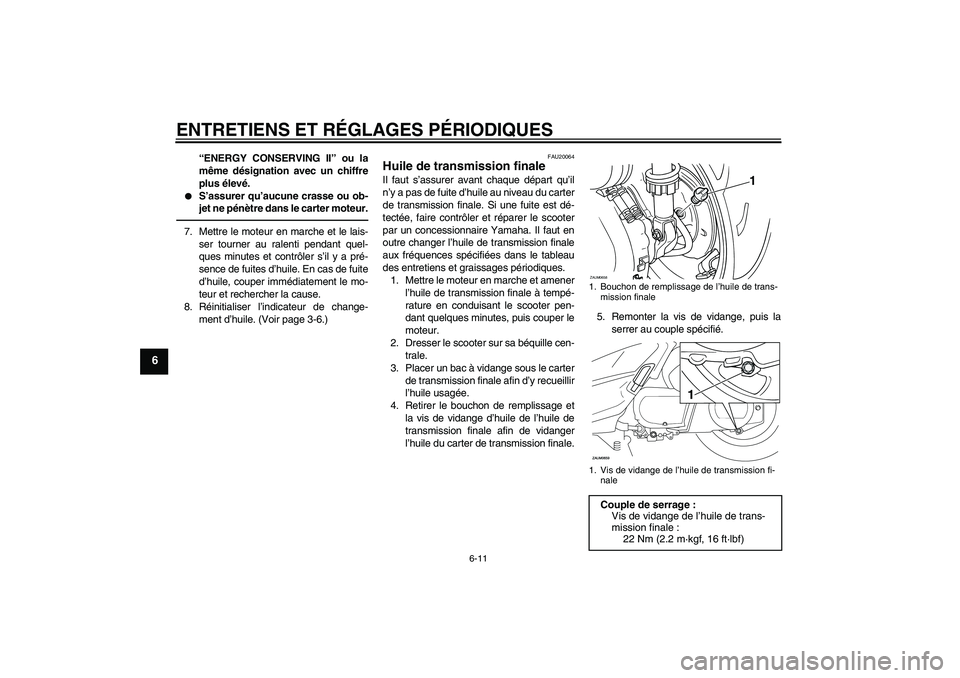

Huile de transmission finale Il faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau du carter
de transmission finale. Si une fuite est dé-
tectée, faire contrôler et réparer le scooter
par un concessionnaire Yamaha. Il faut en
outre changer l’huile de transmission finale
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
1. Mettre le moteur en marche et amener
l’huile de transmission finale à tempé-
rature en conduisant le scooter pen-
dant quelques minutes, puis couper le
moteur.
2. Dresser le scooter sur sa béquille cen-
trale.
3. Placer un bac à vidange sous le carter
de transmission finale afin d’y recueillir
l’huile usagée.
4. Retirer le bouchon de remplissage et
la vis de vidange d’huile de l’huile de
transmission finale afin de vidanger
l’huile du carter de transmission finale.5. Remonter la vis de vidange, puis la
serrer au couple spécifié.
1. Bouchon de remplissage de l’huile de trans-
mission finale
1. Vis de vidange de l’huile de transmission fi-
naleCouple de serrage :
Vis de vidange de l’huile de trans-
mission finale :
22 Nm (2.2 m·kgf, 16 ft·lbf)
1
ZAUM0658
U5B2F2F0.book Page 11 Monday, July 6, 2009 6:34 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6

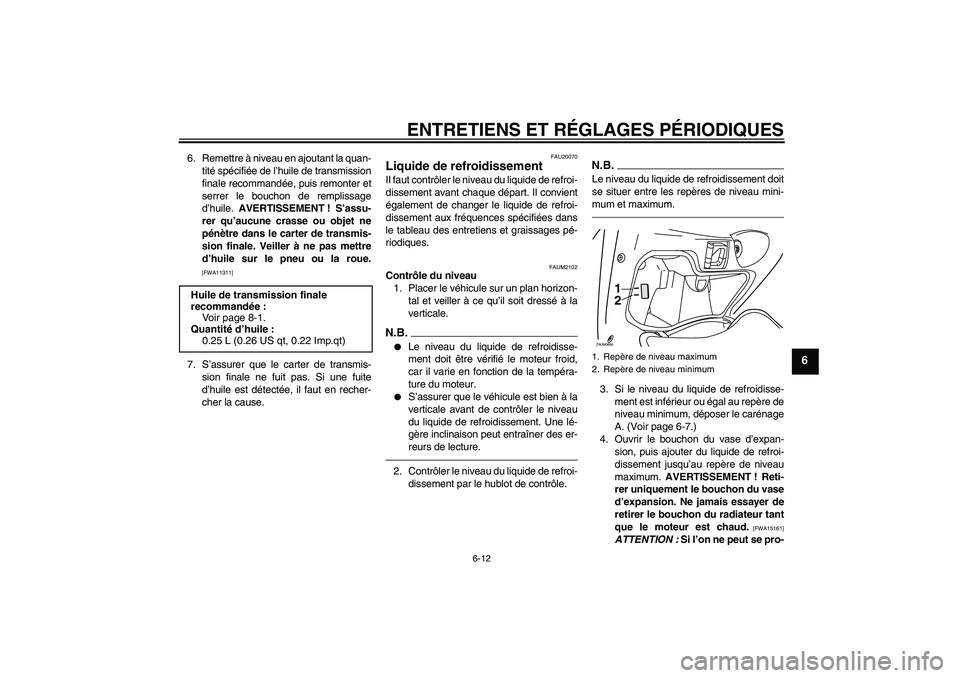

6. Remettre à niveau en ajoutant la quan-
tité spécifiée de l’huile de transmission
finale recommandée, puis remonter et
serrer le bouchon de remplissage
d’huile. AVERTISSEMENT ! S’assu-
rer qu’aucune crasse ou objet ne
pénètre dans le carter de transmis-
sion finale. Veiller à ne pas mettre
d’huile sur le pneu ou la roue.
[FWA11311]
7. S’assurer que le carter de transmis-
sion finale ne fuit pas. Si une fuite
d’huile est détectée, il faut en recher-
cher la cause.
FAU20070
Liquide de refroidissement Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAUM2102
Contrôle du niveau
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.N.B.

Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.


S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.
2. Contrôler le niveau du liquide de refroi-
dissement par le hublot de contrôle.
N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.3. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère de
niveau minimum, déposer le carénage
A. (Voir page 6-7.)
4. Ouvrir le bouchon du vase d’expan-
sion, puis ajouter du liquide de refroi-
dissement jusqu’au repère de niveau
maximum. AVERTISSEMENT ! Reti-
rer uniquement le bouchon du vase
d’expansion. Ne jamais essayer de
retirer le bouchon du radiateur tant
que le moteur est chaud.
[FWA15161]
ATTENTION : Si l’on ne peut se pro- Huile de transmission finale
recommandée:
Voir page 8-1.
Quantité d’huile :
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Repère de niveau maximum
2. Repère de niveau minimum
1
2
ZAUM0660
U5B2F2F0.book Page 12 Monday, July 6, 2009 6:34 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6

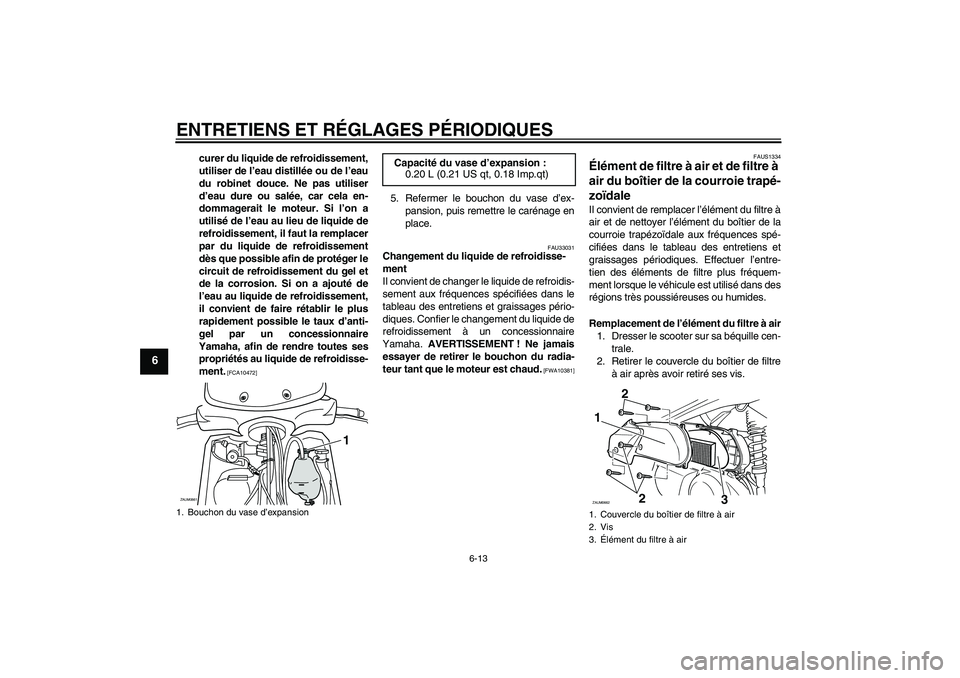

curer du liquide de refroidissement,
utiliser de l’eau distillée ou de l’eau
du robinet douce. Ne pas utiliser
d’eau dure ou salée, car cela en-
dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de rendre toutes ses
propriétés au liquide de refroidisse-
ment.
[FCA10472]
5. Refermer le bouchon du vase d’ex-
pansion, puis remettre le carénage en
place.
FAU33031
Changement du liquide de refroidisse-
ment
Il convient de changer le liquide de refroidis-
sement aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Confier le changement du liquide de
refroidissement à un concessionnaire
Yamaha. AVERTISSEMENT ! Ne jamais
essayer de retirer le bouchon du radia-
teur tant que le moteur est chaud.
[FWA10381]FAUS1334
Élément de filtre à air et de filtre à
air du boîtier de la courroie trapé-
zoïdale Il convient de remplacer l’élément du filtre à
air et de nettoyer l’élément du boîtier de la
courroie trapézoïdale aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques. Effectuer l’entre-
tien des éléments de filtre plus fréquem-
ment lorsque le véhicule est utilisé dans des
régions très poussiéreuses ou humides.
Remplacement de l’élément du filtre à air
1. Dresser le scooter sur sa béquille cen-
trale.
2. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.
1. Bouchon du vase d’expansion
1
ZAUM0661
Capacité du vase d’expansion :
0.20 L (0.21 US qt, 0.18 Imp.qt)
1. Couvercle du boîtier de filtre à air
2. Vis
3.Élément du filtre à air1
2 2ZAUM0662
3
U5B2F2F0.book Page 13 Monday, July 6, 2009 6:34 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
6

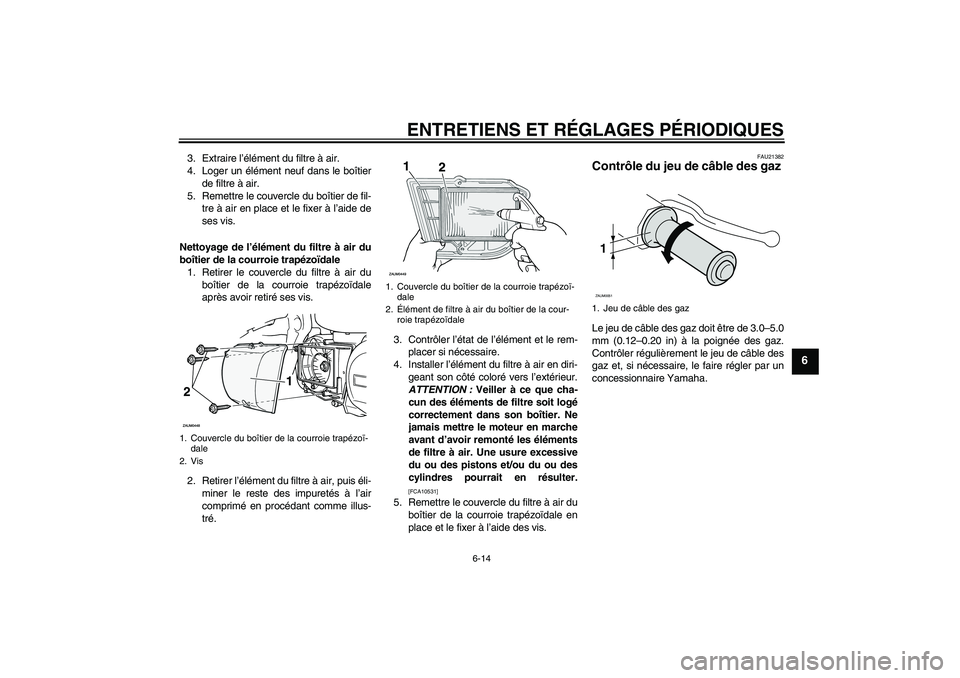

3. Extraire l’élément du filtre à air.
4. Loger un élément neuf dans le boîtier
de filtre à air.
5. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
ses vis.
Nettoyage de l’élément du filtre à air du
boîtier de la courroie trapézoïdale
1. Retirer le couvercle du filtre à air du
boîtier de la courroie trapézoïdale
après avoir retiré ses vis.
2. Retirer l’élément du filtre à air, puis éli-
miner le reste des impuretés à l’air
comprimé en procédant comme illus-
tré.3. Contrôler l’état de l’élément et le rem-
placer si nécessaire.
4. Installer l’élément du filtre à air en diri-
geant son côté coloré vers l’extérieur.
ATTENTION : Veiller à ce que cha-
cun des éléments de filtre soit logé
correctement dans son boîtier. Ne
jamais mettre le moteur en marche
avant d’avoir remonté les éléments
de filtre à air. Une usure excessive
du ou des pistons et/ou du ou des
cylindres pourrait en résulter.
[FCA10531]
5. Remettre le couvercle du filtre à air du
boîtier de la courroie trapézoïdale en
place et le fixer à l’aide des vis.
FAU21382
Contrôle du jeu de câble des gaz Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
1. Couvercle du boîtier de la courroie trapézoï-
dale
2. Vis
1. Couvercle du boîtier de la courroie trapézoï-
dale
2.Élément de filtre à air du boîtier de la cour-
roie trapézoïdale
1. Jeu de câble des gaz1ZAUM0051
U5B2F2F0.book Page 14 Monday, July 6, 2009 6:34 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
6
FAU21401

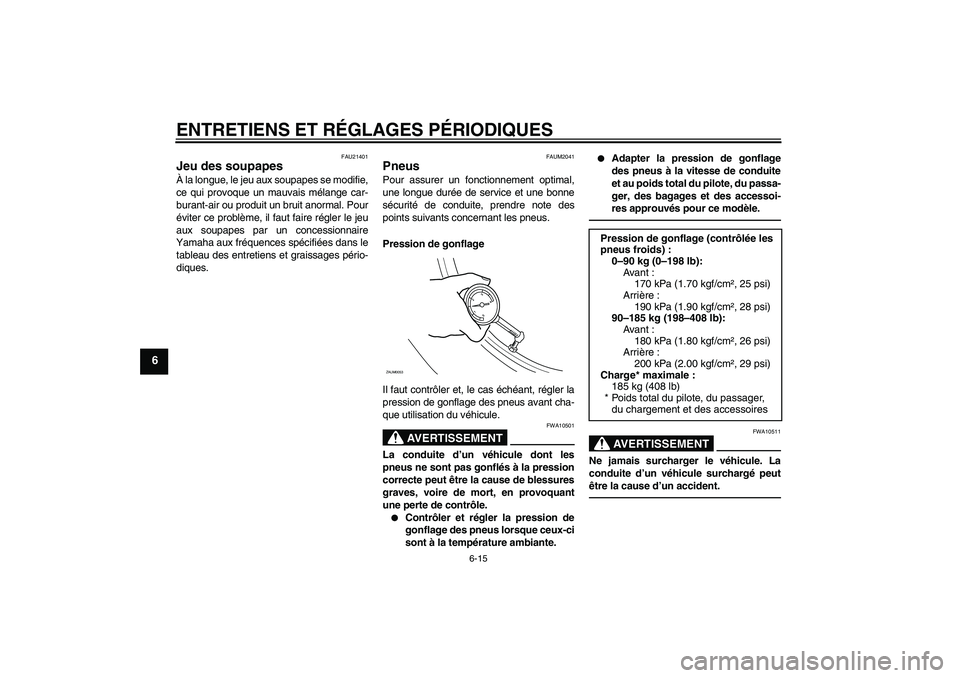

Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAUM2041
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10501
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.

Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-
res approuvés pour ce modèle.AVERTISSEMENT
FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
ZAUM0053
Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):
Avant :
170 kPa (1.70 kgf/cm², 25 psi)
Arrière :
190 kPa (1.90 kgf/cm², 28 psi)
90–185 kg (198–408 lb):
Avant :
180 kPa (1.80 kgf/cm², 26 psi)
Arrière :
200 kPa (2.00 kgf/cm², 29 psi)
Charge* maximale :
185 kg (408 lb)
* Poids total du pilote, du passager,
du chargement et des accessoires
U5B2F2F0.book Page 15 Monday, July 6, 2009 6:34 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6

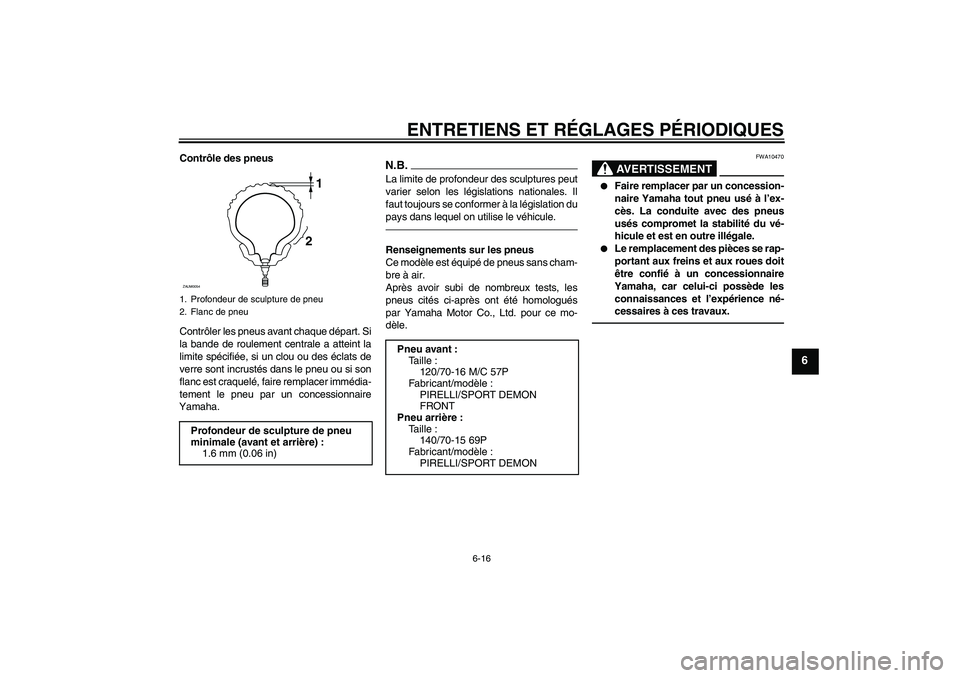

Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
pays dans lequel on utilise le véhicule.Renseignements sur les pneus
Ce modèle est équipé de pneus sans cham-
bre à air.
Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce mo-
dèle.
AVERTISSEMENT
FWA10470


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.
1. Profondeur de sculpture de pneu
2. Flanc de pneuProfondeur de sculpture de pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)
1
2
ZAUM0054
Pneu avant :
Taille :
120/70-16 M/C 57P
Fabricant/modèle :
PIRELLI/SPORT DEMON
FRONT
Pneu arrière :
Taille :
140/70-15 69P
Fabricant/modèle :
PIRELLI/SPORT DEMON
U5B2F2F0.book Page 16 Monday, July 6, 2009 6:34 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6
FAU21960
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU33453
Garde des leviers de freins avant
et arrière Avant
Arrière
La garde à l’extrémité des leviers de frein
doit être inexistante. Si ce n’est pas le cas,
faire contrôler le circuit des freins par un
concessionnaire Yamaha.
AVERTISSEMENT
FWA14211
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
dans le circuit hydraulique réduit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle du véhicule et
être la cause d’un accident.
ZAUM0687ZAUM0688
U5B2F2F0.book Page 17 Monday, July 6, 2009 6:34 PM
