MANUTENZIONE E REGOLAZIONI PERIODICHE

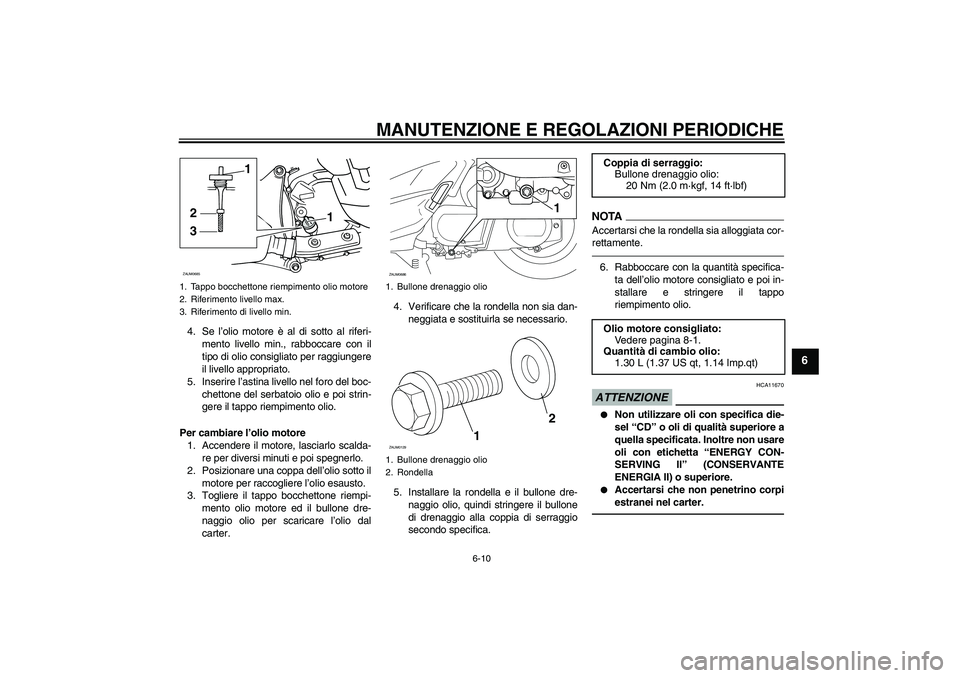

6-10
6
4. Se l’olio motore è al di sotto al riferi-
mento livello min., rabboccare con il
tipo di olio consigliato per raggiungere
il livello appropriato.
5. Inserire l’astina livello nel foro del boc-
chettone del serbatoio olio e poi strin-
gere il tappo riempimento olio.
Per cambiare l’olio motore
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
2. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
3. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone dre-
naggio olio per scaricare l’olio dal
carter.4. Verificare che la rondella non sia dan-
neggiata e sostituirla se necessario.
5. Installare la rondella e il bullone dre-
naggio olio, quindi stringere il bullone
di drenaggio alla coppia di serraggio
secondo specifica.
NOTAAccertarsi che la rondella sia alloggiata cor-
rettamente.6. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato e poi in-
stallare e stringere il tappo
riempimento olio.ATTENZIONE
HCA11670


Non utilizzare oli con specifica die-
sel “CD” o oli di qualità superiore a
quella specificata. Inoltre non usare
oli con etichetta “ENERGY CON-
SERVING II” (CONSERVANTE
ENERGIA II) o superiore.


Accertarsi che non penetrino corpi
estranei nel carter.
1. Tappo bocchettone riempimento olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1
321ZAUM0685
1. Bullone drenaggio olio
1. Bullone drenaggio olio
2. Rondella
11
ZAUM0686
12
ZAUM0129
Coppia di serraggio:
Bullone drenaggio olio:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di cambio olio:
1.30 L (1.37 US qt, 1.14 Imp.qt)
U5B2H2H0.book Page 10 Monday, July 6, 2009 12:08 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE

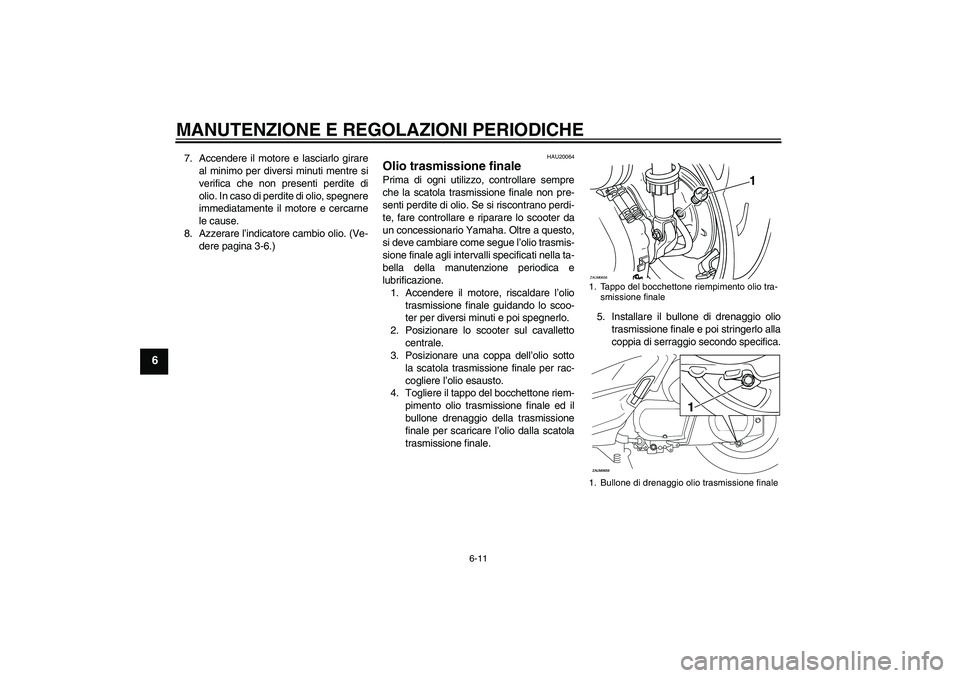

6-11
6
7. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
8. Azzerare l’indicatore cambio olio. (Ve-
dere pagina 3-6.)
HAU20064
Olio trasmissione finale Prima di ogni utilizzo, controllare sempre
che la scatola trasmissione finale non pre-
senti perdite di olio. Se si riscontrano perdi-
te, fare controllare e riparare lo scooter da
un concessionario Yamaha. Oltre a questo,
si deve cambiare come segue l’olio trasmis-
sione finale agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione.
1. Accendere il motore, riscaldare l’olio
trasmissione finale guidando lo scoo-
ter per diversi minuti e poi spegnerlo.
2. Posizionare lo scooter sul cavalletto
centrale.
3. Posizionare una coppa dell’olio sotto
la scatola trasmissione finale per rac-
cogliere l’olio esausto.
4. Togliere il tappo del bocchettone riem-
pimento olio trasmissione finale ed il
bullone drenaggio della trasmissione
finale per scaricare l’olio dalla scatola
trasmissione finale.5. Installare il bullone di drenaggio olio
trasmissione finale e poi stringerlo alla
coppia di serraggio secondo specifica.
1. Tappo del bocchettone riempimento olio tra-
smissione finale
1. Bullone di drenaggio olio trasmissione finale
1
ZAUM0658
U5B2H2H0.book Page 11 Monday, July 6, 2009 12:08 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE

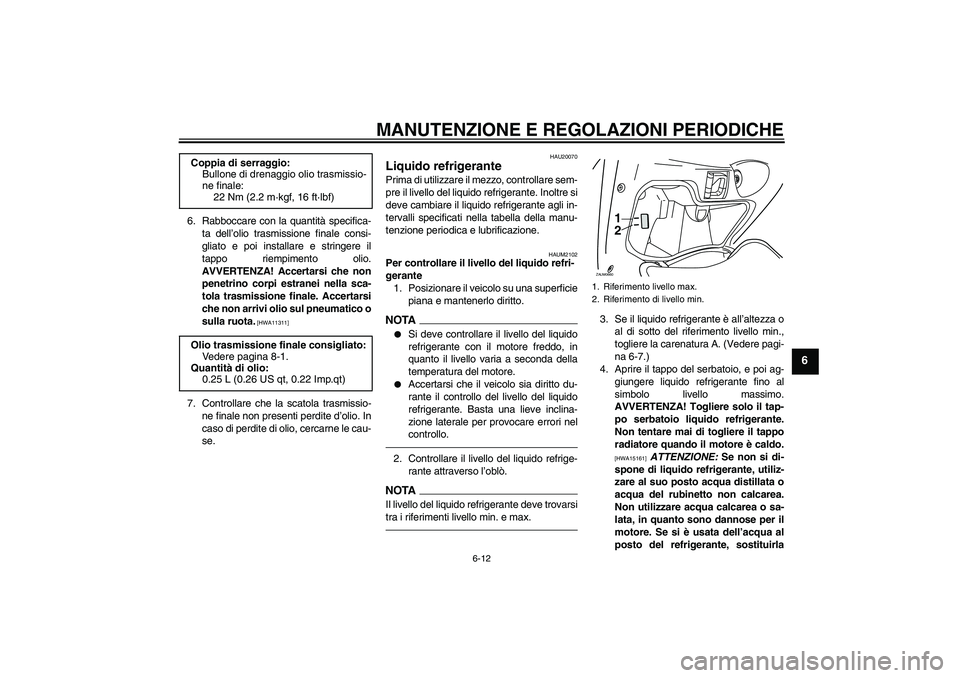

6-12
6
6. Rabboccare con la quantità specifica-
ta dell’olio trasmissione finale consi-
gliato e poi installare e stringere il
tappo riempimento olio.
AVVERTENZA! Accertarsi che non
penetrino corpi estranei nella sca-
tola trasmissione finale. Accertarsi
che non arrivi olio sul pneumatico o
sulla ruota.
[HWA11311]
7. Controllare che la scatola trasmissio-
ne finale non presenti perdite d’olio. In
caso di perdite di olio, cercarne le cau-
se.
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAUM2102
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.NOTA

Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.


Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
2. Controllare il livello del liquido refrige-
rante attraverso l’oblò.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere la carenatura A. (Vedere pagi-
na 6-7.)
4. Aprire il tappo del serbatoio, e poi ag-
giungere liquido refrigerante fino al
simbolo livello massimo.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è caldo.
[HWA15161]
ATTENZIONE: Se non si di-
spone di liquido refrigerante, utiliz-
zare al suo posto acqua distillata o
acqua del rubinetto non calcarea.
Non utilizzare acqua calcarea o sa-
lata, in quanto sono dannose per il
motore. Se si è usata dell’acqua al
posto del refrigerante, sostituirla Coppia di serraggio:
Bullone di drenaggio olio trasmissio-
ne finale:
22 Nm (2.2 m·kgf, 16 ft·lbf)
Olio trasmissione finale consigliato:
Vedere pagina 8-1.
Quantità di olio:
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Riferimento livello max.
2. Riferimento di livello min.
1
2
ZAUM0660
U5B2H2H0.book Page 12 Monday, July 6, 2009 12:08 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE

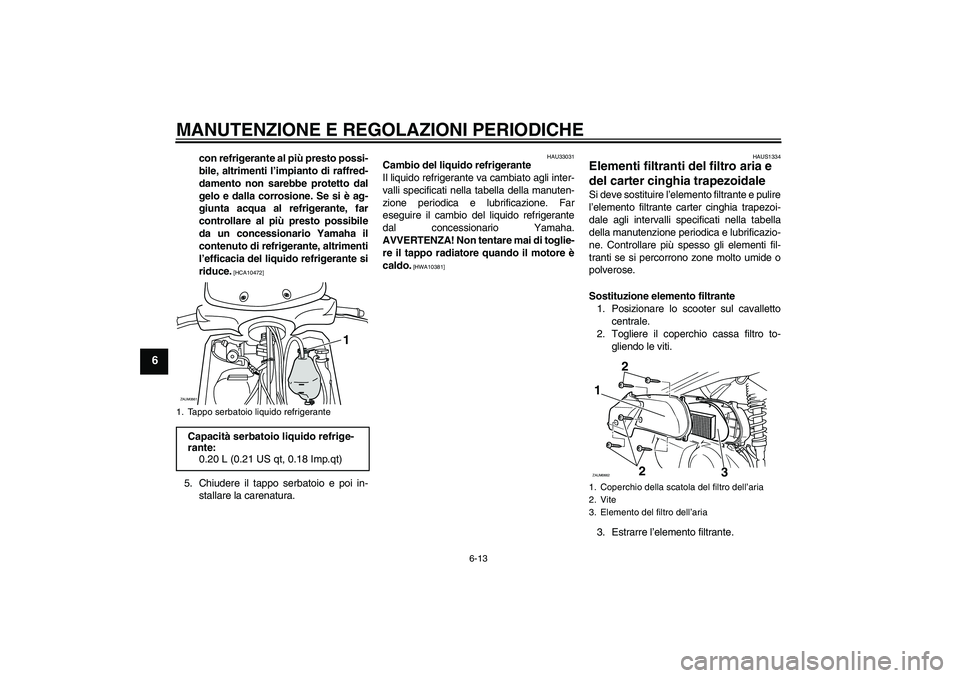

6-13
6
con refrigerante al più presto possi-
bile, altrimenti l’impianto di raffred-
damento non sarebbe protetto dal
gelo e dalla corrosione. Se si è ag-
giunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altrimenti
l’efficacia del liquido refrigerante si
riduce.
[HCA10472]
5. Chiudere il tappo serbatoio e poi in-
stallare la carenatura.
HAU33031
Cambio del liquido refrigerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di toglie-
re il tappo radiatore quando il motore è
caldo.
[HWA10381]HAUS1334
Elementi filtranti del filtro aria e
del carter cinghia trapezoidale Si deve sostituire l’elemento filtrante e pulire
l’elemento filtrante carter cinghia trapezoi-
dale agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne. Controllare più spesso gli elementi fil-
tranti se si percorrono zone molto umide o
polverose.
Sostituzione elemento filtrante
1. Posizionare lo scooter sul cavalletto
centrale.
2. Togliere il coperchio cassa filtro to-
gliendo le viti.
3. Estrarre l’elemento filtrante.
1. Tappo serbatoio liquido refrigeranteCapacità serbatoio liquido refrige-
rante:
0.20 L (0.21 US qt, 0.18 Imp.qt)
1
ZAUM0661
1. Coperchio della scatola del filtro dell’aria
2. Vite
3. Elemento del filtro dell’aria1
2 2ZAUM0662
3
U5B2H2H0.book Page 13 Monday, July 6, 2009 12:08 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE

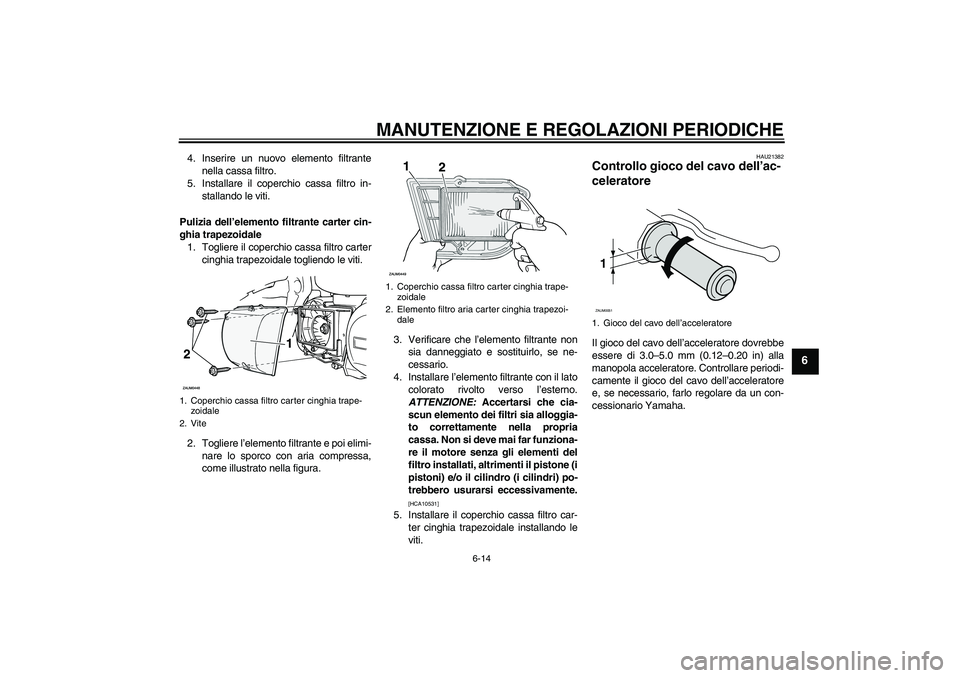

6-14
6
4. Inserire un nuovo elemento filtrante
nella cassa filtro.
5. Installare il coperchio cassa filtro in-
stallando le viti.
Pulizia dell’elemento filtrante carter cin-
ghia trapezoidale
1. Togliere il coperchio cassa filtro carter
cinghia trapezoidale togliendo le viti.
2. Togliere l’elemento filtrante e poi elimi-
nare lo sporco con aria compressa,
come illustrato nella figura.3. Verificare che l’elemento filtrante non
sia danneggiato e sostituirlo, se ne-
cessario.
4. Installare l’elemento filtrante con il lato
colorato rivolto verso l’esterno.
ATTENZIONE: Accertarsi che cia-
scun elemento dei filtri sia alloggia-
to correttamente nella propria
cassa. Non si deve mai far funziona-
re il motore senza gli elementi del
filtro installati, altrimenti il pistone (i
pistoni) e/o il cilindro (i cilindri) po-
trebbero usurarsi eccessivamente.
[HCA10531]
5. Installare il coperchio cassa filtro car-
ter cinghia trapezoidale installando le
viti.
HAU21382
Controllo gioco del cavo dell’ac-
celeratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un con-
cessionario Yamaha.
1. Coperchio cassa filtro carter cinghia trape-
zoidale
2. Vite
1. Coperchio cassa filtro carter cinghia trape-
zoidale
2. Elemento filtro aria carter cinghia trapezoi-
dale
1. Gioco del cavo dell’acceleratore1ZAUM0051
U5B2H2H0.book Page 14 Monday, July 6, 2009 12:08 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAUM2041
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano i pneumatici prescritti
secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10501
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.


Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).


Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
ZAUM0053
Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
170 kPa (1.70 kgf/cm², 25 psi)
Poster iore:
190 kPa (1.90 kgf/cm², 28 psi)
90–185 kg (198–408 lb):
Anteriore:
180 kPa (1.80 kgf/cm², 26 psi)
Poster iore:
200 kPa (2.00 kgf/cm², 29 psi)
Carico massimo*:
185 kg (408 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
U5B2H2H0.book Page 15 Monday, July 6, 2009 12:08 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
AVVERTENZA
HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA
HWA10470


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolocon pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
1. Profondità battistrada
2. Fianco del pneumaticoProfondità battistrada minima (ante-
riore e posteriore):
1.6 mm (0.06 in)
1
2
ZAUM0054
Pneumatico anteriore:
Dimensioni:
120/70-16 M/C 57P
Produttore/modello:
PIRELLI/SPORT DEMON
FRONT
Pneumatico posteriore:
Dimensioni:
140/70-15 69P
Produttore/modello:
PIRELLI/SPORT DEMON
U5B2H2H0.book Page 16 Monday, July 6, 2009 12:08 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
HAU21960
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.


Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
HAU33453
Gioco delle leve freno anteriore e
posteriore Anteriore
Posteriore
Non ci deve essere gioco alle estremità del-
le leve freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA
HWA14211
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto idraulico riduce la
potenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
ti.
ZAUM0687ZAUM0688
U5B2H2H0.book Page 17 Monday, July 6, 2009 12:08 PM
