2010 YAMAHA XCITY 250 Manuale de Empleo (in Spanish)

DESCRIPCIÓN
2-5
2
SAU10430

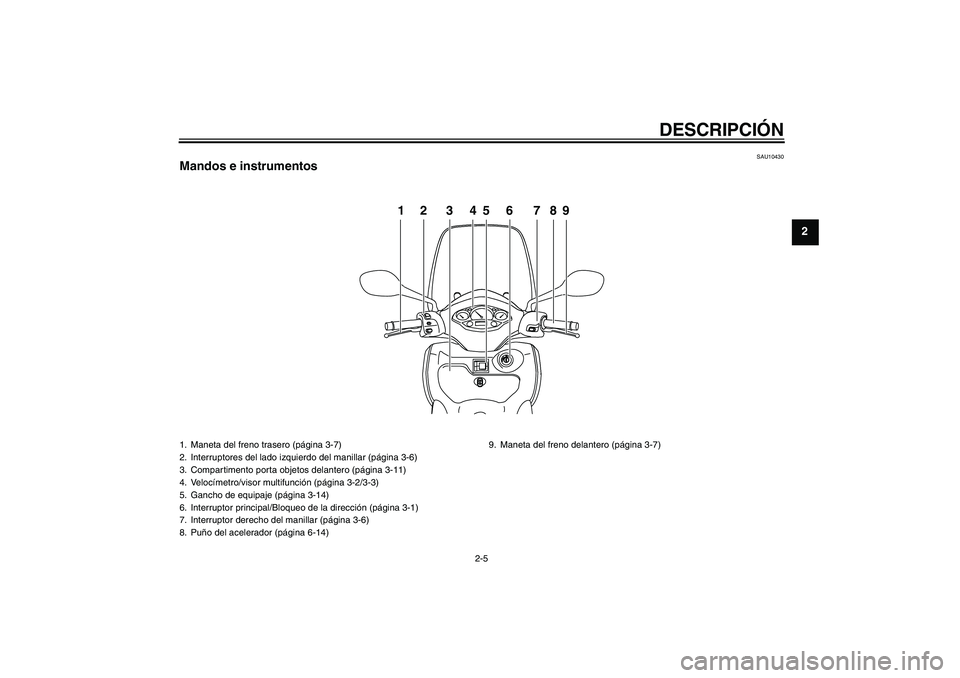

Mandos e instrumentos
PUSHOPEN
12 3456 789
1. Maneta del freno trasero (página 3-7)
2. Interruptores del lado izquierdo del manillar (página 3-6)
3. Compartimento porta objetos delantero (página 3-11)
4. Velocímetro/visor multifunción (página 3-2/3-3)
5. Gancho de equipaje (página 3-14)
6. Interruptor principal/Bloqueo de la dirección (página 3-1)
7. Interruptor derecho del manillar (página 3-6)
8. Puño del acelerador (página 6-14)9. Maneta del freno delantero (página 3-7)
U5B2S2S0.book Page 5 Monday, July 6, 2009 9:54 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-1
3
SAU10460

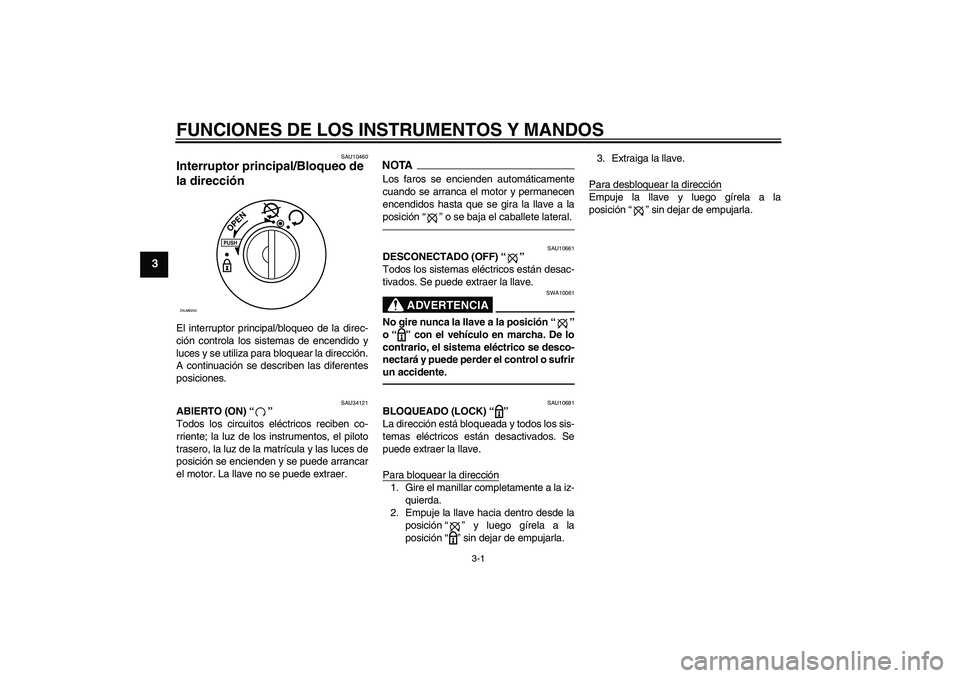

Interruptor principal/Bloqueo de
la dirección El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.
SAU34121
ABIERTO (ON)“”
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero, la luz de la matrícula y las luces de
posición se encienden y se puede arrancar
el motor. La llave no se puede extraer.
NOTALos faros se encienden automáticamente
cuando se arranca el motor y permanecen
encendidos hasta que se gira la llave a la
posición“” o se baja el caballete lateral.
SAU10661
DESCONECTADO (OFF)“”
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10061
No gire nunca la llave a la posición“”
o“” con el vehículo en marcha. De lo
contrario, el sistema eléctrico se desco-
nectará y puede perder el control o sufrir
un accidente.
SAU10681
BLOQUEADO (LOCK)“”
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave.
Para bloquear la dirección1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave hacia dentro desde la
posición“” y luego gírela a la
posición“” sin dejar de empujarla.3. Extraiga la llave.
Para desbloquear la dirección
Empuje la llave y luego gírela a la
posición“” sin dejar de empujarla.
PUSHOPEN
ZAUM0253
U5B2S2S0.book Page 1 Monday, July 6, 2009 9:54 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3
SAU11004

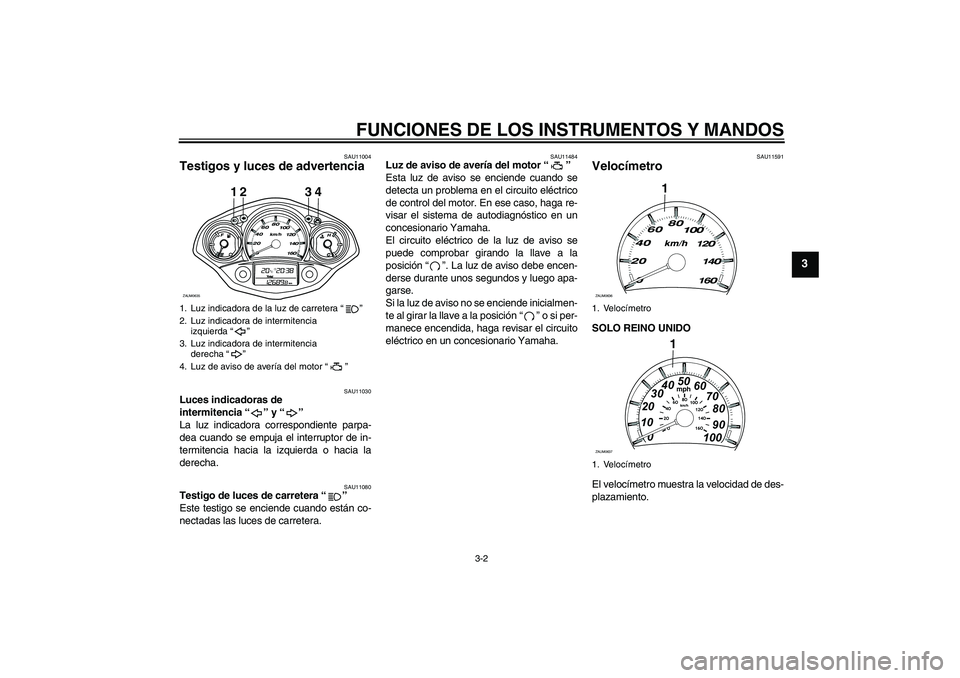

Testigos y luces de advertencia
SAU11030
Luces indicadoras de
intermitencia“” y“”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
SAU11080
Testigo de luces de carretera“”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11484
Luz de aviso de avería del motor“”
Esta luz de aviso se enciende cuando se
detecta un problema en el circuito eléctrico
de control del motor. En ese caso, haga re-
visar el sistema de autodiagnóstico en un
concesionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la
posición“”. La luz de aviso debe encen-
derse durante unos segundos y luego apa-
garse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición“” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
SAU11591
Velocímetro SOLO REINO UNIDO
El velocímetro muestra la velocidad de des-
plazamiento.
1. Luz indicadora de la luz de carretera“”
2. Luz indicadora de intermitencia
izquierda“”
3. Luz indicadora de intermitencia
derecha“”
4. Luz de aviso de avería del motor“”
12 3 4
ZAUM0635
1. Velocímetro
1. Velocímetro
1
ZAUM0636
1mph
0 1020304050
60
70
80
90
100
ZAUM0637
U5B2S2S0.book Page 2 Monday, July 6, 2009 9:54 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
SAUM1471
Indicador de gasolina El indicador de gasolina muestra la canti-
dad de gasolina que contiene el depósito.
La aguja se desplaza hacia la “E” (vacío) a
medida que disminuye el nivel de gasolina.
Cuando el nivel de gasolina en el depósito
llega a aproximadamente 2.7 L (0.72 US
gal, 0.60 Imp.gal), la luz de aviso del nivel
de gasolina se enciende y el visor multifun-
ción pasa automáticamente a indicar
“Trip/fuel”. (Véase la página 3-4). Cuando
ocurra esto, ponga gasolina lo antes posi-
ble.NOTANo deje que el depósito de gasolina se va-
cíe completamente.
SAU12172
Indicador de la temperatura del
refrigerante Con la llave en la posición“”, el indicador
muestra la temperatura del refrigerante. La
temperatura del refrigerante varía con los
cambios de tiempo y con la carga del motor.
Si la aguja llega a la zona roja o entra en
ella, pare el vehículo y deje que se enfríe el
motor. (Véase la página 6-30).ATENCIÓN
SCA10021
No mantenga en marcha el motor si se
recalienta.
SAUM2481
Visor multifunción
ADVERTENCIA
SWA12312
Asegúrese de parar el vehículo para ma-
nipular el visor multifunción. La manipu-
lación del visor multifunción durante la
marcha puede distraer al conductor y
ocasionar un accidente.El visor multifunción está provisto de los
elementos siguientes:

un cuentakilómetros (que indica la dis-
tancia total recorrida)


dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez,
1. Medidor de gasolina
2. Luz de aviso del nivel de gasolina1
2ZAUM0638
1. Zona roja
1
ZAUM0639
1. Botón “MODE”
2. Visor multifunción
3. Botón “SET” (programar)
1
2
3
ZAUM0640
U5B2S2S0.book Page 3 Monday, July 6, 2009 9:54 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
el tiempo transcurrido desde que se
pusieron a cero y la velocidad media
durante ese tiempo)


un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que se encendió la luz de aviso
del nivel de gasolina)


un reloj


un indicador de la temperatura am-
biente


un indicador de cambio de aceite (que
se enciende cuando se debe cambiar
el aceite del motor)
NOTA

En el Reino Unido, la distancia recorri-
da se indica en millas y la temperatura
en °F.


En el resto de los países, la distancia
recorrida se indica en kilómetros y la
temperatura en °C.
Modos cuentakilómetros y cuentakiló-
metros parcial
Al pulsar el botón “MODE” la indicación
cambia entre cuentakilómetros “Total” y
cuentakilómetros parcial “TRIP” en el orden
siguiente:
Total → Trip 1 → Trip 2 → Trip/fuel → Total
NOTA

El cuentakilómetros “Trip/fuel” (cuen-
takilómetros parcial en reserva de ga-
solina) sólo se activa cuando se
enciende la luz de aviso del nivel de
gasolina.
Al pulsar el botón “SET” cuando está activa-
do el cuentakilómetros parcial, la indicación
cambia entre las diferentes funciones de
cuentakilómetros parcial en el orden si-
guiente:
Trip 1 o Trip 2 → Tiempo 1 o 2 → Velocidad
media 1 o 2 → Trip 1 o Trip 2Si la luz de aviso del nivel de gasolina se
enciende (Véase la página 3-3)., la indica-
ción cambia automáticamente a cuentakiló-
metros parcial en reserva de gasolina
“Trip/fuel” y se inicia la cuenta de la distan-
cia recorrida desde ese punto. En ese caso,
al pulsar el botón “MODE” la indicación en-
tre los diferentes modos de cuentakilóme-
tros parcial y cuentakilómetros cambia en el
orden siguiente:
Trip/Fuel → Trip 1 → Trip 2 → Total →
Trip/fuel1. Total
2. Trip 1
3. Trip 2
4. Trip/Fuel
"Mode"
"Mode"
"Mode"
"Mode"1
2
3
4
ZAUM0391
1. Distancia
2. Tiempo
3. Velocidad media
"Set"
"Set""Set"
12
3
ZAUM0392
U5B2S2S0.book Page 4 Monday, July 6, 2009 9:54 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
Para poner el cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “MO-
DE” y seguidamente pulse el botón “SET”
durante al menos un segundo. Si no pone a
cero de forma manual el cuentakilómetros
parcial en reserva de gasolina, este se pon-
drá a cero automáticamente y se restable-
cerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).
Modo reloj
Para poner el reloj en hora:
1. Cuando el visor se encuentra en el
modo “Total”, pulse el botón “SET” du-
rante al menos dos segundos.
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“SET” para ajustar las horas.3. Pulse el botón “MODE” y los dígitos de
los minutos empezarán a parpadear.
4. Pulse el botón “SET” para ajustar los
minutos.
5. Pulse el botón “MODE” y luego suélte-
lo para iniciar el reloj. El visor vuelve al
modo “Total”.Indicador de la temperatura ambiente
Este indicador muestra la temperatura am-
biente, de –30 °C (–86 °F) a 50 °C (122 °F).
El indicador de aviso de hielo“” se en-
ciende automáticamente cuando la tempe-
ratura es inferior a 3 °C (37 °F).ZAUM0393
ZAUM0394ZAUM0395
1. Indicador de aviso de hielo“”
2. Signo negativo
3. Temperatura1
2
3ZAUM0396
U5B2S2S0.book Page 5 Monday, July 6, 2009 9:54 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3

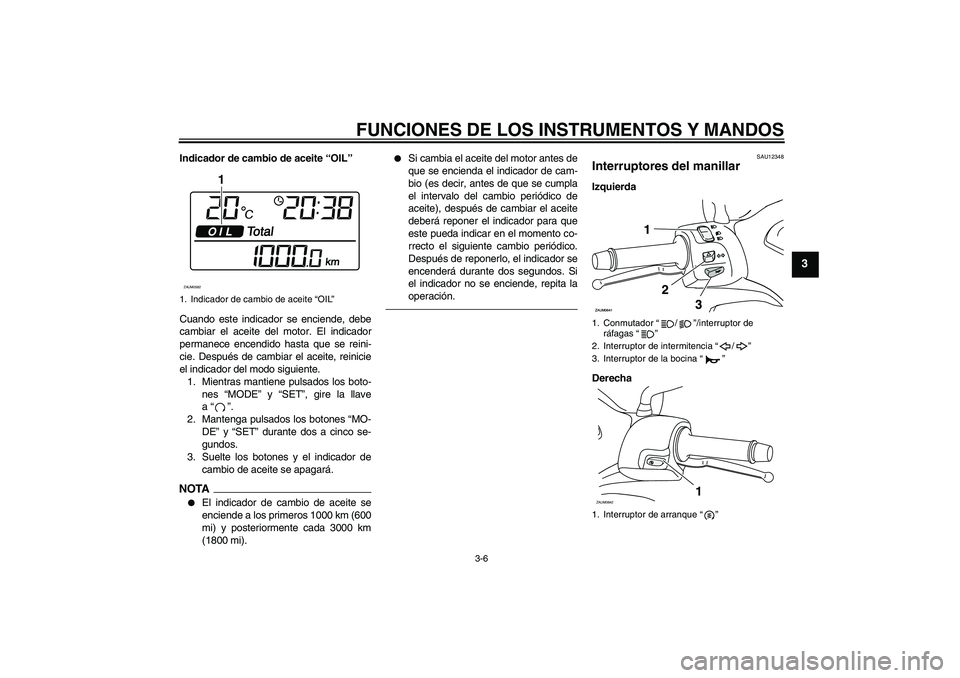

Indicador de cambio de aceite “OIL”
Cuando este indicador se enciende, debe
cambiar el aceite del motor. El indicador
permanece encendido hasta que se reini-
cie. Después de cambiar el aceite, reinicie
el indicador del modo siguiente.
1. Mientras mantiene pulsados los boto-
nes “MODE” y “SET”, gire la llave
a“”.
2. Mantenga pulsados los botones “MO-
DE” y “SET” durante dos a cinco se-
gundos.
3. Suelte los botones y el indicador de
cambio de aceite se apagará.NOTA

El indicador de cambio de aceite se
enciende a los primeros 1000 km (600
mi) y posteriormente cada 3000 km
(1800 mi).


Si cambia el aceite del motor antes de
que se encienda el indicador de cam-
bio (es decir, antes de que se cumpla
el intervalo del cambio periódico de
aceite), después de cambiar el aceite
deberá reponer el indicador para que
este pueda indicar en el momento co-
rrecto el siguiente cambio periódico.
Después de reponerlo, el indicador se
encenderá durante dos segundos. Si
el indicador no se enciende, repita la
operación.
SAU12348
Interruptores del manillar Izquierda
Derecha
1. Indicador de cambio de aceite “OIL”
1
ZAUM0582
1. Conmutador“/”/interruptor de
ráfagas“”
2. Interruptor de intermitencia“/”
3. Interruptor de la bocina“”
1. Interruptor de arranque“”ZAUM0642
1
U5B2S2S0.book Page 6 Monday, July 6, 2009 9:54 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
SAUS1020

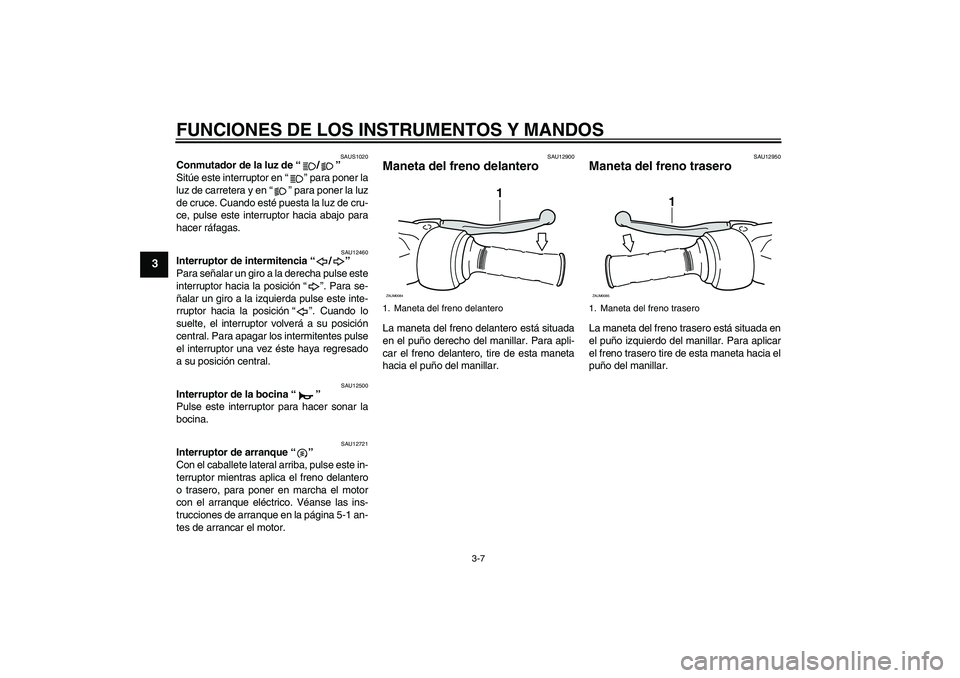

Conmutador de la luz de“/”
Sitúe este interruptor en“” para poner la
luz de carretera y en“” para poner la luz
de cruce. Cuando esté puesta la luz de cru-
ce, pulse este interruptor hacia abajo para
hacer ráfagas.
SAU12460
Interruptor de intermitencia“/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición“”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición“”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina“”
Pulse este interruptor para hacer sonar la
bocina.
SAU12721
Interruptor de arranque“”
Con el caballete lateral arriba, pulse este in-
terruptor mientras aplica el freno delantero
o trasero, para poner en marcha el motor
con el arranque eléctrico. Véanse las ins-
trucciones de arranque en la página 5-1 an-
tes de arrancar el motor.
SAU12900
Maneta del freno delantero La maneta del freno delantero está situada
en el puño derecho del manillar. Para apli-
car el freno delantero, tire de esta maneta
hacia el puño del manillar.
SAU12950
Maneta del freno trasero La maneta del freno trasero está situada en
el puño izquierdo del manillar. Para aplicar
el freno trasero tire de esta maneta hacia el
puño del manillar.
1. Maneta del freno delantero
1
ZAUM0084
1. Maneta del freno trasero
1
ZAUM0085
U5B2S2S0.book Page 7 Monday, July 6, 2009 9:54 AM
