INFORMACIÓN RELATIVA A LA SEGURIDAD
1-3
1
ventanas y puertas abiertas, el mo-
nóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.


No ponga en marcha el motor en luga-
res mal ventilados o parcialmente ce-
rrados como cobertizos, garajes o
cocheras.


No ponga en marcha el motor en el ex-
terior cuando los gases de escape
puedan penetrar en un edificio a tra-
vés de aberturas como ventanas y
puertas.
Carga
La incorporación de accesorios o carga que
modifiquen la distribución del peso del
scooter puede reducir su estabilidad y ma-
nejabilidad. Para evitar la posibilidad de un
accidente, tenga mucho cuidado al añadir
carga o accesorios al scooter. Si ha añadi-
do carga o accesorios al scooter, conduzca
con mucha precaución. A continuación,
además de información sobre accesorios,
exponemos algunas reglas generales que
se deben observar en caso de cargar equi-
paje o añadir accesorios al scooter:
El peso total del conductor, el pasajero, los
accesorios y el equipaje no debe superar la
carga máxima. La utilización de un vehí-
culo sobrecargado puede ocasionar un
accidente.Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:


El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible del scooter. Sujete bien los ob-
jetos más pesados lo más cerca posi-
ble del centro del vehículo y distribuya
el peso lo más uniformemente posible
en ambos lados del scooter a fin de re-
ducir al mínimo el desequilibrio o la
inestabilidad.


El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos al scooter antes de
iniciar la marcha. Compruebe con fre-
cuencia las fijaciones de los acceso-
rios y las sujeciones de la carga.
Ajuste correctamente la suspensión
en función de la carga que lleve
(únicamente en los modelos con
suspensión ajustable) y compruebe
el estado y la presión de los neumá-
ticos.
No sujete nunca objetos largos o
pesados al manillar, la horquilla de-
lantera o el guardabarros delantero.Dichos objetos pueden crear inesta-
bilidad en el manejo o disminuir la
respuesta de la dirección.


Este vehículo no está diseñado
para arrastrar un remolque acoplar-
le un sidecar.
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y
aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con Yamaha
fabrican repuestos y accesorios u ofrecen
otras modificaciones para vehículos
Yamaha. Yamaha no puede probar los pro-
ductos que fabrican estas empresas. Por
tanto, Yamaha no puede respaldar ni reco-
mendar el uso de accesorios no vendidos
por Yamaha ni modificaciones no recomen-
dadas específicamente por Yamaha, inclu-
so si las vende e instala un concesionario
Yamaha.
Repuestos, accesorios y modificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha, Carga máxima:
185 kg (408 lb)
U5B2S2S0.book Page 3 Monday, July 6, 2009 9:54 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3

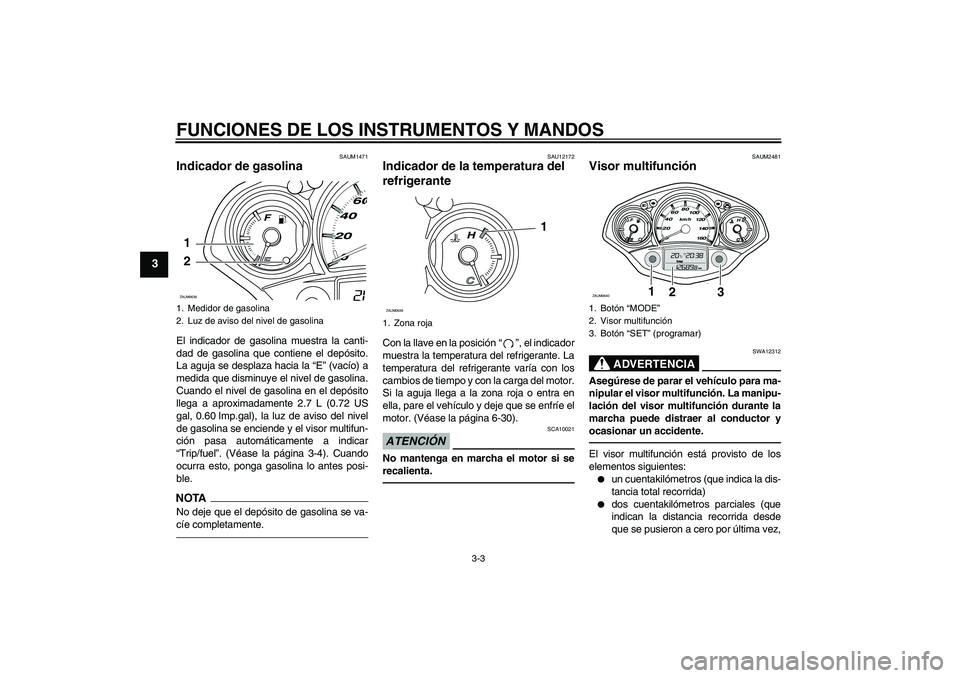

SAUM1471
Indicador de gasolina El indicador de gasolina muestra la canti-
dad de gasolina que contiene el depósito.
La aguja se desplaza hacia la “E” (vacío) a
medida que disminuye el nivel de gasolina.
Cuando el nivel de gasolina en el depósito
llega a aproximadamente 2.7 L (0.72 US
gal, 0.60 Imp.gal), la luz de aviso del nivel
de gasolina se enciende y el visor multifun-
ción pasa automáticamente a indicar
“Trip/fuel”. (Véase la página 3-4). Cuando
ocurra esto, ponga gasolina lo antes posi-
ble.NOTANo deje que el depósito de gasolina se va-
cíe completamente.
SAU12172
Indicador de la temperatura del
refrigerante Con la llave en la posición“”, el indicador
muestra la temperatura del refrigerante. La
temperatura del refrigerante varía con los
cambios de tiempo y con la carga del motor.
Si la aguja llega a la zona roja o entra en
ella, pare el vehículo y deje que se enfríe el
motor. (Véase la página 6-30).ATENCIÓN
SCA10021
No mantenga en marcha el motor si se
recalienta.
SAUM2481
Visor multifunción
ADVERTENCIA
SWA12312
Asegúrese de parar el vehículo para ma-
nipular el visor multifunción. La manipu-
lación del visor multifunción durante la
marcha puede distraer al conductor y
ocasionar un accidente.El visor multifunción está provisto de los
elementos siguientes:

un cuentakilómetros (que indica la dis-
tancia total recorrida)


dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez,
1. Medidor de gasolina
2. Luz de aviso del nivel de gasolina1
2ZAUM0638
1. Zona roja
1
ZAUM0639
1. Botón “MODE”
2. Visor multifunción
3. Botón “SET” (programar)
1
2
3
ZAUM0640
U5B2S2S0.book Page 3 Monday, July 6, 2009 9:54 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3

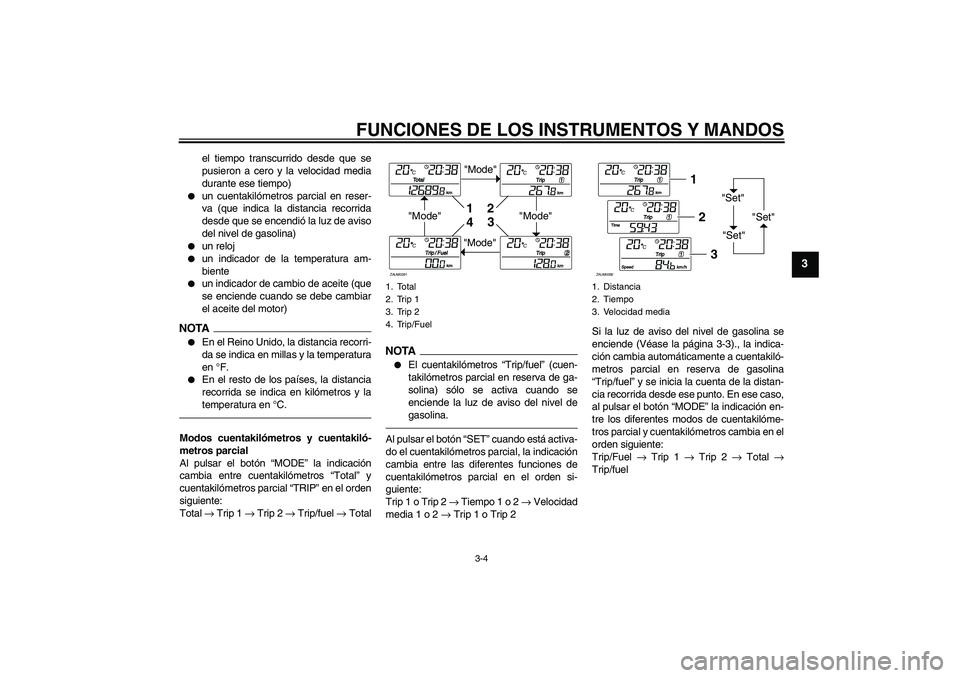

el tiempo transcurrido desde que se
pusieron a cero y la velocidad media
durante ese tiempo)


un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que se encendió la luz de aviso
del nivel de gasolina)


un reloj


un indicador de la temperatura am-
biente


un indicador de cambio de aceite (que
se enciende cuando se debe cambiar
el aceite del motor)
NOTA

En el Reino Unido, la distancia recorri-
da se indica en millas y la temperatura
en °F.


En el resto de los países, la distancia
recorrida se indica en kilómetros y la
temperatura en °C.
Modos cuentakilómetros y cuentakiló-
metros parcial
Al pulsar el botón “MODE” la indicación
cambia entre cuentakilómetros “Total” y
cuentakilómetros parcial “TRIP” en el orden
siguiente:
Total → Trip 1 → Trip 2 → Trip/fuel → Total
NOTA

El cuentakilómetros “Trip/fuel” (cuen-
takilómetros parcial en reserva de ga-
solina) sólo se activa cuando se
enciende la luz de aviso del nivel de
gasolina.
Al pulsar el botón “SET” cuando está activa-
do el cuentakilómetros parcial, la indicación
cambia entre las diferentes funciones de
cuentakilómetros parcial en el orden si-
guiente:
Trip 1 o Trip 2 → Tiempo 1 o 2 → Velocidad
media 1 o 2 → Trip 1 o Trip 2Si la luz de aviso del nivel de gasolina se
enciende (Véase la página 3-3)., la indica-
ción cambia automáticamente a cuentakiló-
metros parcial en reserva de gasolina
“Trip/fuel” y se inicia la cuenta de la distan-
cia recorrida desde ese punto. En ese caso,
al pulsar el botón “MODE” la indicación en-
tre los diferentes modos de cuentakilóme-
tros parcial y cuentakilómetros cambia en el
orden siguiente:
Trip/Fuel → Trip 1 → Trip 2 → Total →
Trip/fuel1. Total
2. Trip 1
3. Trip 2
4. Trip/Fuel
"Mode"
"Mode"
"Mode"
"Mode"1
2
3
4
ZAUM0391
1. Distancia
2. Tiempo
3. Velocidad media
"Set"
"Set""Set"
12
3
ZAUM0392
U5B2S2S0.book Page 4 Monday, July 6, 2009 9:54 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
Para poner el cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “MO-
DE” y seguidamente pulse el botón “SET”
durante al menos un segundo. Si no pone a
cero de forma manual el cuentakilómetros
parcial en reserva de gasolina, este se pon-
drá a cero automáticamente y se restable-
cerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).
Modo reloj
Para poner el reloj en hora:
1. Cuando el visor se encuentra en el
modo “Total”, pulse el botón “SET” du-
rante al menos dos segundos.
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“SET” para ajustar las horas.3. Pulse el botón “MODE” y los dígitos de
los minutos empezarán a parpadear.
4. Pulse el botón “SET” para ajustar los
minutos.
5. Pulse el botón “MODE” y luego suélte-
lo para iniciar el reloj. El visor vuelve al
modo “Total”.Indicador de la temperatura ambiente
Este indicador muestra la temperatura am-
biente, de –30 °C (–86 °F) a 50 °C (122 °F).
El indicador de aviso de hielo“” se en-
ciende automáticamente cuando la tempe-
ratura es inferior a 3 °C (37 °F).ZAUM0393
ZAUM0394ZAUM0395
1. Indicador de aviso de hielo“”
2. Signo negativo
3. Temperatura1
2
3ZAUM0396
U5B2S2S0.book Page 5 Monday, July 6, 2009 9:54 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
6

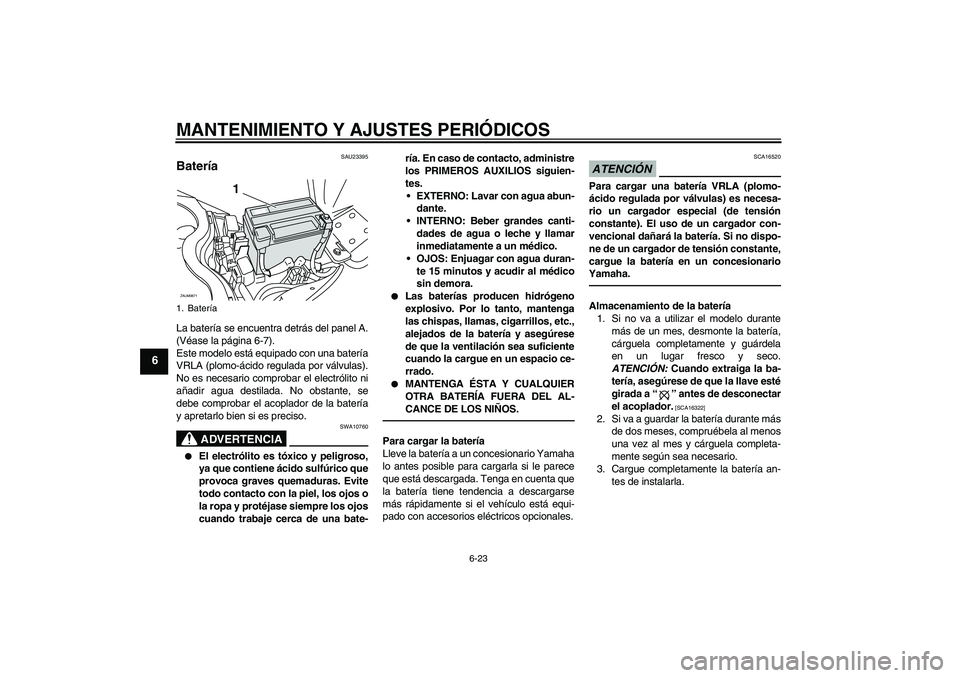

SAU23395
Batería La batería se encuentra detrás del panel A.
(Véase la página 6-7).
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se
debe comprobar el acoplador de la batería
y apretarlo bien si es preciso.
ADVERTENCIA
SWA10760


El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.


Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.


MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16520
Para cargar una batería VRLA (plomo-
ácido regulada por válvulas) es necesa-
rio un cargador especial (de tensión
constante). El uso de un cargador con-
vencional dañará la batería. Si no dispo-
ne de un cargador de tensión constante,
cargue la batería en un concesionario
Yamaha.Almacenamiento de la batería
1. Si no va a utilizar el modelo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Cuando extraiga la ba-
tería, asegúrese de que la llave esté
girada a“” antes de desconectar
el acoplador.
[SCA16322]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla.
1. Batería
1
ZAUM0671
U5B2S2S0.book Page 23 Monday, July 6, 2009 9:54 AM

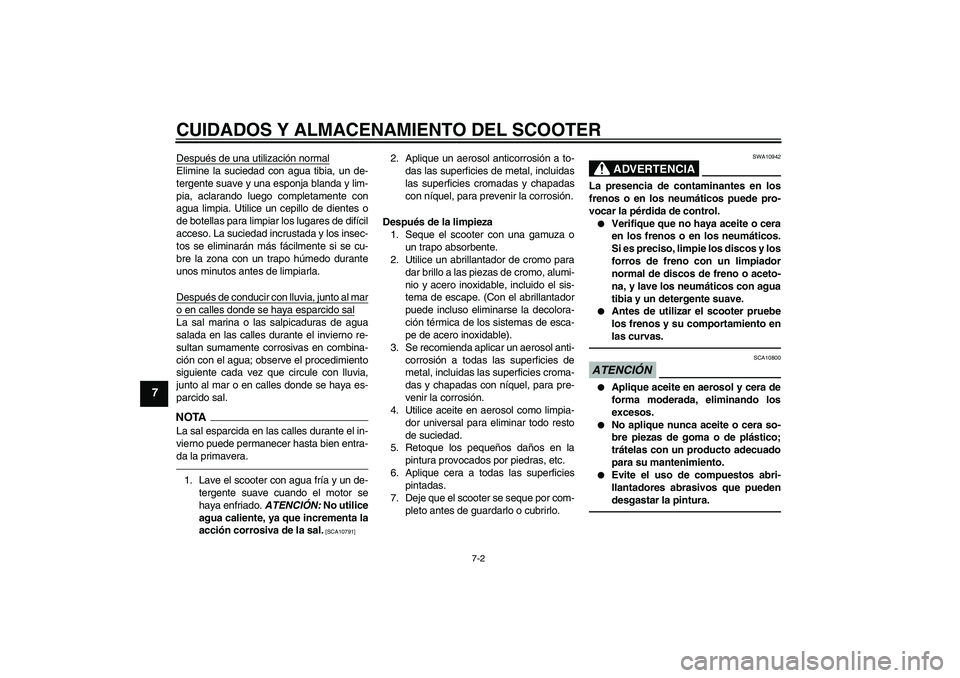

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-2
7
Después de una utilización normalElimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de conducir con lluvia, junto al maro en calles donde se haya esparcido salLa sal marina o las salpicaduras de agua
salada en las calles durante el invierno re-
sultan sumamente corrosivas en combina-
ción con el agua; observe el procedimiento
siguiente cada vez que circule con lluvia,
junto al mar o en calles donde se haya es-
parcido sal.NOTALa sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.1. Lave el scooter con agua fría y un de-
tergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10791]
2. Aplique un aerosol anticorrosión a to-
das las superficies de metal, incluidas
las superficies cromadas y chapadas
con níquel, para prevenir la corrosión.
Después de la limpieza
1. Seque el scooter con una gamuza o
un trapo absorbente.
2. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
3. Se recomienda aplicar un aerosol anti-
corrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
4. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
5. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
6. Aplique cera a todas las superficies
pintadas.
7. Deje que el scooter se seque por com-
pleto antes de guardarlo o cubrirlo.
ADVERTENCIA
SWA10942
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.

Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave.


Antes de utilizar el scooter pruebe
los frenos y su comportamiento en
las curvas.
ATENCIÓN
SCA10800


Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.


No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.


Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
U5B2S2S0.book Page 2 Monday, July 6, 2009 9:54 AM

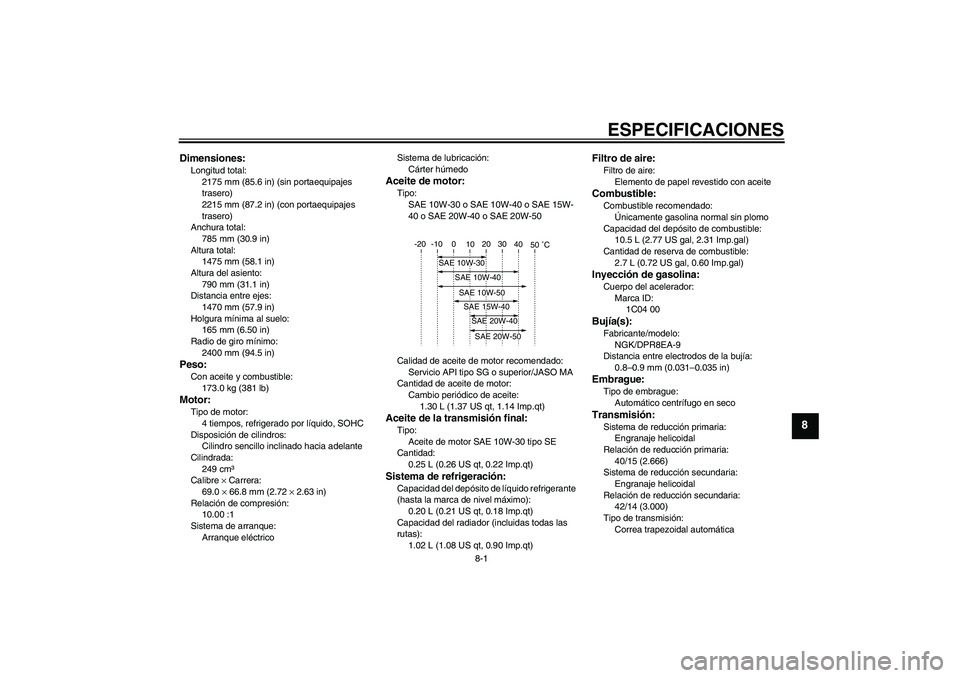

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2175 mm (85.6 in) (sin portaequipajes
trasero)
2215 mm (87.2 in) (con portaequipajes
trasero)
Anchura total:
785 mm (30.9 in)
Altura total:
1475 mm (58.1 in)
Altura del asiento:
790 mm (31.1 in)
Distancia entre ejes:
1470 mm (57.9 in)
Holgura mínima al suelo:
165 mm (6.50 in)
Radio de giro mínimo:
2400 mm (94.5 in)Peso:Con aceite y combustible:
173.0 kg (381 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
249 cm³
Calibre × Carrera:
69.0 × 66.8 mm (2.72 × 2.63 in)
Relación de compresión:
10.00 :1
Sistema de arranque:
Arranque eléctricoSistema de lubricación:
Cárter húmedo
Aceite de motor:Tipo:
SAE 10W-30 o SAE 10W-40 o SAE 15W-
40 o SAE 20W-40 o SAE 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Cambio periódico de aceite:
1.30 L (1.37 US qt, 1.14 Imp.qt)Aceite de la transmisión final:Tipo:
Aceite de motor SAE 10W-30 tipo SE
Cantidad:
0.25 L (0.26 US qt, 0.22 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.20 L (0.21 US qt, 0.18 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
1.02 L (1.08 US qt, 0.90 Imp.qt)
Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
10.5 L (2.77 US gal, 2.31 Imp.gal)
Cantidad de reserva de combustible:
2.7 L (0.72 US gal, 0.60 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Marca ID:
1C04 00Bujía(s):Fabricante/modelo:
NGK/DPR8EA-9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:
Automático centrífugo en secoTransmisión:Sistema de reducción primaria:
Engranaje helicoidal
Relación de reducción primaria:
40/15 (2.666)
Sistema de reducción secundaria:
Engranaje helicoidal
Relación de reducción secundaria:
42/14 (3.000)
Tipo de transmisión:
Correa trapezoidal automática
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5B2S2S0.book Page 1 Monday, July 6, 2009 9:54 AM

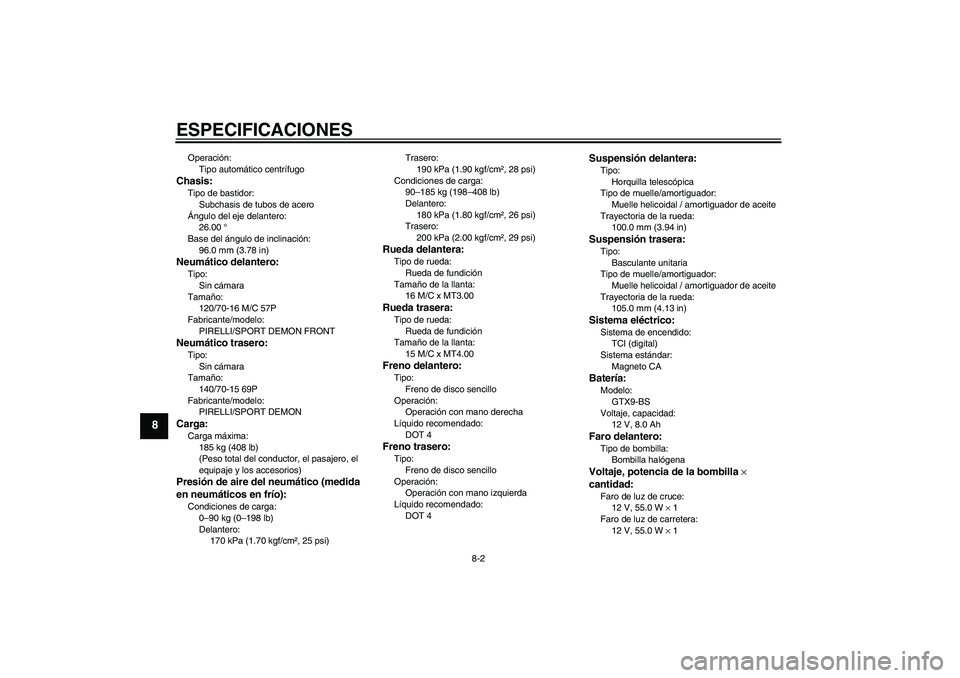

ESPECIFICACIONES
8-2
8
Operación:
Tipo automático centrífugoChasis:Tipo de bastidor:
Subchasis de tubos de acero
Ángulo del eje delantero:
26.00 °
Base del ángulo de inclinación:
96.0 mm (3.78 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70-16 M/C 57P
Fabricante/modelo:
PIRELLI/SPORT DEMON FRONTNeumático trasero:Tipo:
Sin cámara
Tamaño:
140/70-15 69P
Fabricante/modelo:
PIRELLI/SPORT DEMONCarga:Carga máxima:
185 kg (408 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
170 kPa (1.70 kgf/cm², 25 psi)Trasero:
190 kPa (1.90 kgf/cm², 28 psi)
Condiciones de carga:
90–185 kg (198–408 lb)
Delantero:
180 kPa (1.80 kgf/cm², 26 psi)
Trasero:
200 kPa (2.00 kgf/cm², 29 psi)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
16 M/C x MT3.00Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
15 M/C x MT4.00Freno delantero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano izquierda
Líquido recomendado:
DOT 4
Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
100.0 mm (3.94 in)Suspensión trasera:Tipo:
Basculante unitaria
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
105.0 mm (4.13 in)Sistema eléctrico:Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CABatería:Modelo:
GTX9-BS
Voltaje, capacidad:
12 V, 8.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro de luz de cruce:
12 V, 55.0 W × 1
Faro de luz de carretera:
12 V, 55.0 W × 1
U5B2S2S0.book Page 2 Monday, July 6, 2009 9:54 AM
