ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6
FAU44323
Nettoyage de l’élément du filtre à
air et du tube de vidange Il convient de nettoyer ou remplacer l’élé-
ment du filtre à air aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques. Nettoyer ou, si
nécessaire, remplacer l’élément plus fré-
quemment si le véhicule est utilisé dans des
zones très poussiéreuses ou humides. Il
faut également contrôler fréquemment le
tube de vidange du filtre à air et le nettoyer,
si nécessaire.
Nettoyage de l’élément du filtre à air
1. Déposer le cache B. (Voir page 6-7.)
2. Ouvrir le couvercle du boîtier de filtre à
air en retirant la vis et en tirant le cou-
vercle vers l’extérieur comme illustré.3. Décrocher le clip de fixation, puis ex-
traire l’élément du filtre à air.
4. Séparer l’élément en mousse de son
armature et le nettoyer dans du dissol-
vant, puis éliminer le dissolvant en le
comprimant. AVERTISSEMENT ! Uti-
liser exclusivement un produit des-
tiné au nettoyage de ces pièces.
Afin d’éviter tout risque d’incendie
ou d’explosion, ne jamais utiliser
d’essence ou de dissolvant à point
d’inflammation bas.
[FWA10431]
ATTENTION : Afin d’éviter d’en-
dommager l’élément en mousse, le
manipuler avec soin et ne pas le tor-
dre.
[FCA10511]
5. Enduire toute la surface de l’élément
en mousse d’huile du type recom-
mandé, puis éliminer l’excès d’huile en
comprimant l’élément.
1. Vis
2. Couvercle du boîtier de filtre à air
2
1
1. Clip
2.Élément du filtre à air
1
2
1.Élément en mousse
2. Armature d’élément du boîtier de filtre à air
1
2
U32DF5F0.book Page 16 Thursday, January 7, 2010 9:31 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6
N.B.L’élément en mousse doit être humide,
mais ne peut goutter.6. Remonter l’élément en mousse sur
son armature en le tendant sur celle-ci.
7. Loger l’élément de filtre à air dans son
boîtier. ATTENTION : S’assurer que
l’élément du filtre à air est correcte-
ment logé dans le boîtier de filtre à
air. Ne jamais mettre le moteur en
marche avant d’avoir remonté l’élé-
ment du filtre à air. Une usure ex-
cessive du ou des pistons et/ou du
ou des cylindres pourrait en résul-
ter.
[FCA10481]
8. Remettre le clip de fixation à sa place.
9. Refermer le couvercle du boîtier de fil-
tre à air et le fixer à l’aide de la vis.
10. Reposer le cache.Nettoyage du tube de vidange du filtre à
air
1. Contrôler si le tube de vidange, qui se
trouve au fond du boîtier de filtre à air,
contient de l’eau ou des crasses.
2. S’il y a présence d’eau et de crasse,
retirer et nettoyer le tube, puis remon-
ter ce dernier.
FAU45322
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime
de ralenti du moteur comme suit.N.B.Il faut se procurer un compte-tours numéri-
que afin de pouvoir effectuer ce travail.1. Approcher le compte-tours numérique
de la bobine d’allumage, située dans le
capuchon de bougie.
2. Contrôler le régime de ralenti du mo-
teur et, si nécessaire, le corriger con-
formément aux spécifications à l’aide
de la vis de réglage du ralenti. Pour
augmenter le régime de ralenti du mo-
teur, tourner la vis dans le sens (a).
Pour diminuer le régime de ralenti du
moteur, tourner la vis dans le sens (b). Huile recommandée:
Huile Yamaha pour élément de filtre
à air en mousse ou une autre huile
de filtre à air en mousse de bonne
qualité
1. Tube de vidange du filtre à air
1
U32DF5F0.book Page 17 Thursday, January 7, 2010 9:31 AM

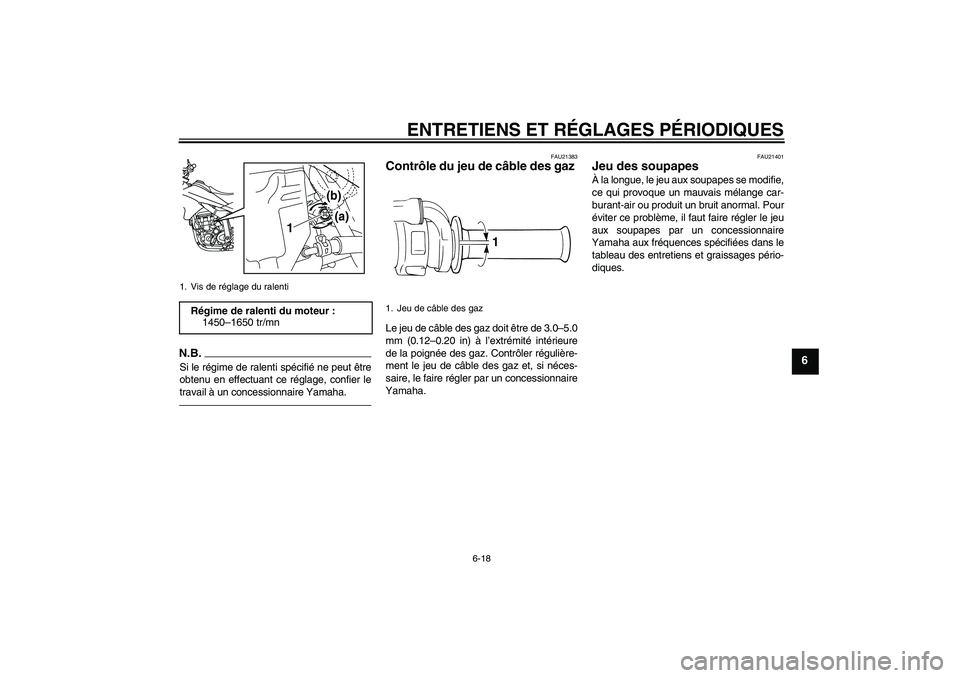

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-18
6
N.B.Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier le
travail à un concessionnaire Yamaha.
FAU21383
Contrôle du jeu de câble des gaz Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à l’extrémité intérieure
de la poignée des gaz. Contrôler régulière-
ment le jeu de câble des gaz et, si néces-
saire, le faire régler par un concessionnaire
Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
1. Vis de réglage du ralentiRégime de ralenti du moteur :
1450–1650 tr/mn
1
(b)
(a)
1. Jeu de câble des gaz
1
U32DF5F0.book Page 18 Thursday, January 7, 2010 9:31 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
6
FAU21641
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10501
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.

Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-
res approuvés pour ce modèle.
AVERTISSEMENT
FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha. Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):
Avant :
200 kPa (2.00 kgf/cm², 29 psi)
Arrière :
200 kPa (2.00 kgf/cm², 29 psi)
90–185 kg (198–408 lb):
Avant :
200 kPa (2.00 kgf/cm², 29 psi)
Arrière :
225 kPa (2.25 kgf/cm², 33 psi)
Charge* maximale :
185 kg (408 lb)
* Poids total du pilote, du passager,
du chargement et des accessoires 1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)
U32DF5F0.book Page 19 Thursday, January 7, 2010 9:31 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
6
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
pays dans lequel on utilise le véhicule.Renseignements sur les pneus
Ce véhicule est équipé de pneus avec
chambre à air.
AVERTISSEMENT
FWA10461
Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne tenue
de route et éviter les accidents.Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce mo-
dèle.
AVERTISSEMENT
FWA10570


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité de la
moto et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.


La pose d’une rustine sur une
chambre à air crevée n’est pas re-
commandée. En cas d’urgence tou-
tefois, réparer la chambre à air avecle plus grand soin, puis la rempla-
cer le plus tôt possible par une
pièce de bonne qualité.Pneu avant :
Taille :
110/70R17M/C 54H
Fabricant/modèle :
BRIDGESTONE/BT090F RA-
DIAL G
Pneu arrière :
Taille :
140/70R17M/C 66H
Fabricant/modèle :
BRIDGESTONE/BT090R RA-
DIAL G
U32DF5F0.book Page 20 Thursday, January 7, 2010 9:31 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
6
FAU21941
Roues à rayons
AVERTISSEMENT
FWA10610
Les roues de ce modèle ne sont pas con-
çues pour des pneus sans chambre à air
(“Tubeless”). Ne pas monter des pneus
sans chambre à air sur ce modèle.Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées, et il faut
contrôler le serrage des rayons. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU48372
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
1. Faire glisser vers l’arrière le cache en
caoutchouc au levier d’embrayage.
2. Desserrer le contre-écrou.
3. Pour augmenter la garde du levier
d’embrayage, tourner la vis de réglage
de la garde dans le sens (a). Pour la
réduire, tourner la vis de réglage dans
le sens (b).1. Garde du levier d’embrayage
2. Contre-écrou (levier d’embrayage)
3. Vis de réglage de la garde du levier d’em-
brayage
4. Cache en caoutchouc
3 2
1
4
(a)(b)
U32DF5F0.book Page 21 Thursday, January 7, 2010 9:31 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
6
N.B.Si la garde du levier d’embrayage spécifiée
a été obtenue comme expliqué ci-dessus,
sauter les étapes 4–7.4. Desserrer le câble d’embrayage en
tournant la vis de réglage à fond dans
le sens (a).
5. Faire glisser vers l’arrière le cache en
caoutchouc situé le long du câble
d’embrayage, puis desserrer le contre-
écrou.6. Pour augmenter la garde du levier
d’embrayage, tourner l’écrou de ré-
glage de la garde dans le sens (a).
Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b).
7. Serrer le contre-écrou au câble d’em-
brayage, puis faire glisser le cache en
caoutchouc en place.
8. Serrer le contre-écrou au levier d’em-
brayage, puis faire glisser le cache en
caoutchouc en place.
FAU48440
Réglage de la garde du levier de
frein La garde du levier de frein doit être de 5.0–
8.0 mm (0.20–0.31 in), comme illustré. Con-
trôler régulièrement la garde du levier de
frein et, si nécessaire, la régler comme suit.
1. Faire glisser vers l’arrière le cache en
caoutchouc au levier de frein.
2. Desserrer le contre-écrou.
3. Pour augmenter la garde du levier de
frein, tourner la vis de réglage de la
garde dans le sens (a). Pour la réduire,
tourner la vis de réglage dans le sens
(b).
4. Serrer le contre-écrou, puis faire glis-
ser le cache en caoutchouc en place.
1. Contre-écrou (câble d’embrayage)
2.Écrou de réglage de la garde du levier d’em-
brayage (câble d’embrayage)
3. Cache en caoutchouc
1 2
3
(a)
(b)
1. Contre-écrou
2. Vis de réglage de la garde du levier de frein
3. Garde du levier de frein
4. Cache en caoutchouc
3
1
2
4
(b)
(a)
U32DF5F0.book Page 22 Thursday, January 7, 2010 9:31 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6
AVERTISSEMENT
FWA10630


Contrôler la garde du levier de frein
après l’avoir réglée, et s’assurer
que le frein fonctionne correcte-
ment.


Une sensation de mollesse dans le
levier de frein pourrait signaler la
présence d’air dans le circuit de
freinage. Dans ce cas, ne pas utili-
ser la moto avant d’avoir fait purger
le circuit par un concessionnaire
Yamaha. La présence d’air dans le
circuit hydraulique réduit la puis-
sance de freinage et cela pourrait
provoquer la perte de contrôle du
véhicule et être la cause d’un acci-
dent.
FAU44820
Contrôle du sélecteur Contrôler le fonctionnement du sélecteur
avant chaque départ. Si le fonctionnement
ne s’effectue pas en douceur, faire contrôler
le véhicule par un concessionnaire
Yamaha.
FAU22273
Contacteurs de feu stop Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allumer
juste avant que le freinage ne fasse effet. Si
nécessaire, régler le contacteur du feu stop
arrière comme suit, mais il faut confier le ré-
glage du contacteur de feu stop sur frein
avant à un concessionnaire Yamaha.
Tourner l’écrou de réglage du contacteur de
feu stop sur frein arrière tout en immobili-
sant le contacteur. Tourner l’écrou de ré-
glage dans le sens (a) si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans le
sens (b) si le feu stop s’allume trop tôt.1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
sur frein arrière
1
2(b) (a)
U32DF5F0.book Page 23 Thursday, January 7, 2010 9:31 AM
