2010 YAMAHA WR 250X Instructieboekje (in Dutch)

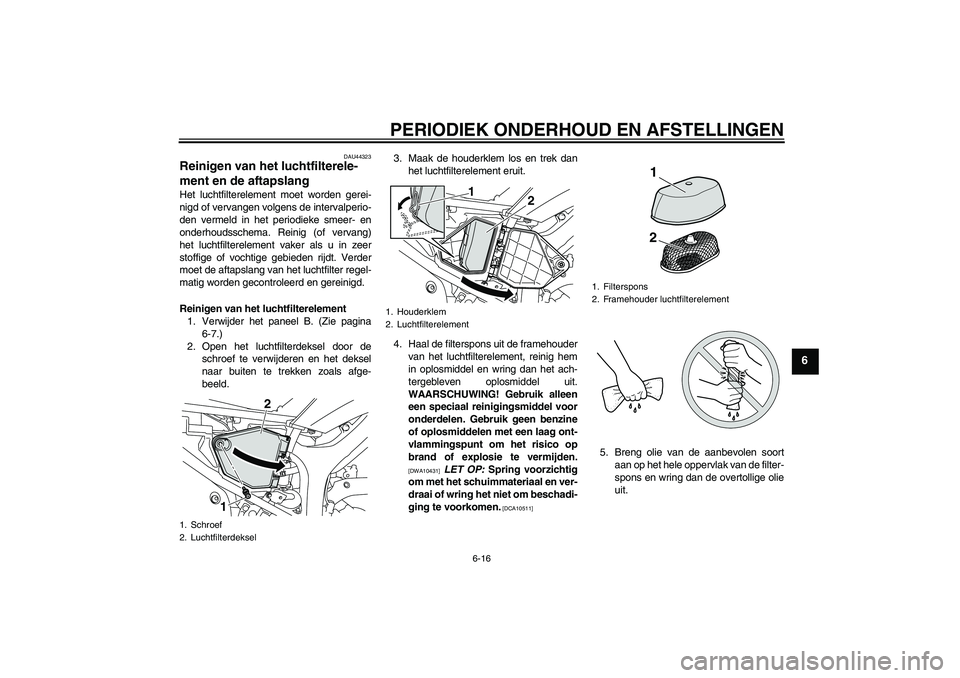

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6
DAU44323
Reinigen van het luchtfilterele-
ment en de aftapslang Het luchtfilterelement moet worden gerei-
nigd of vervangen volgens de intervalperio-
den vermeld in het periodieke smeer- en
onderhoudsschema. Reinig (of vervang)
het luchtfilterelement vaker als u in zeer
stoffige of vochtige gebieden rijdt. Verder
moet de aftapslang van het luchtfilter regel-
matig worden gecontroleerd en gereinigd.
Reinigen van het luchtfilterelement
1. Verwijder het paneel B. (Zie pagina
6-7.)
2. Open het luchtfilterdeksel door de
schroef te verwijderen en het deksel
naar buiten te trekken zoals afge-
beeld.3. Maak de houderklem los en trek dan
het luchtfilterelement eruit.
4. Haal de filterspons uit de framehouder
van het luchtfilterelement, reinig hem
in oplosmiddel en wring dan het ach-
tergebleven oplosmiddel uit.
WAARSCHUWING! Gebruik alleen
een speciaal reinigingsmiddel voor
onderdelen. Gebruik geen benzine
of oplosmiddelen met een laag ont-
vlammingspunt om het risico op
brand of explosie te vermijden.
[DWA10431]
LET OP: Spring voorzichtig
om met het schuimmateriaal en ver-
draai of wring het niet om beschadi-
ging te voorkomen.
[DCA10511]
5. Breng olie van de aanbevolen soort
aan op het hele oppervlak van de filter-
spons en wring dan de overtollige olie
uit.
1. Schroef
2. Luchtfilterdeksel
2
1
1. Houderklem
2. Luchtfilterelement
1
2
1. Filterspons
2. Framehouder luchtfilterelement
1
2
U32DD5D0.book Page 16 Friday, January 8, 2010 9:19 AM

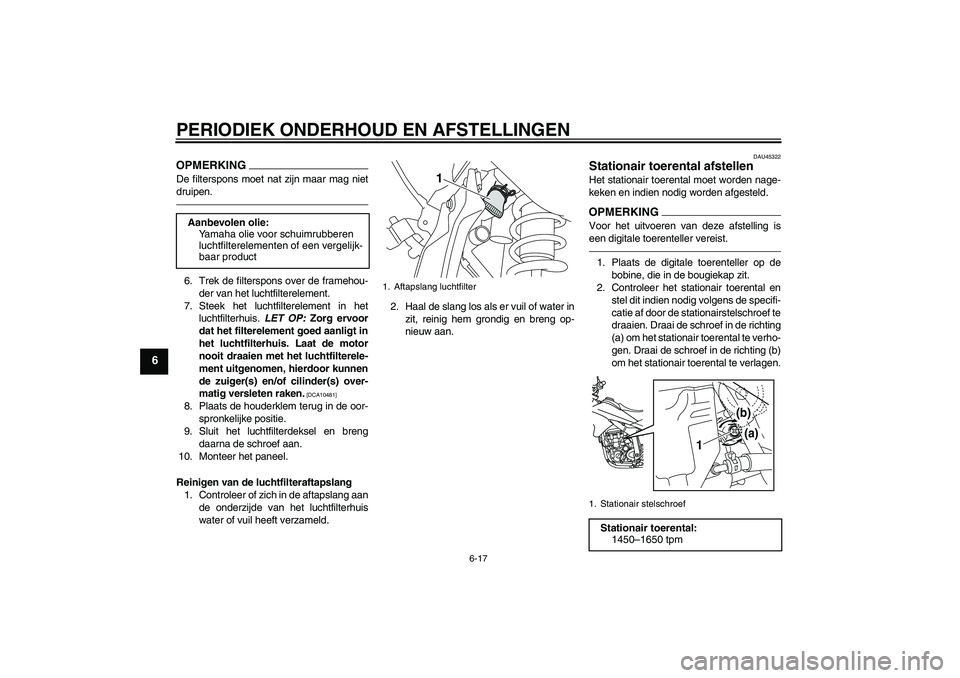

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17
6
OPMERKINGDe filterspons moet nat zijn maar mag niet
druipen.6. Trek de filterspons over de framehou-
der van het luchtfilterelement.
7. Steek het luchtfilterelement in het
luchtfilterhuis. LET OP: Zorg ervoor
dat het filterelement goed aanligt in
het luchtfilterhuis. Laat de motor
nooit draaien met het luchtfilterele-
ment uitgenomen, hierdoor kunnen
de zuiger(s) en/of cilinder(s) over-
matig versleten raken.
[DCA10481]
8. Plaats de houderklem terug in de oor-
spronkelijke positie.
9. Sluit het luchtfilterdeksel en breng
daarna de schroef aan.
10. Monteer het paneel.
Reinigen van de luchtfilteraftapslang
1. Controleer of zich in de aftapslang aan
de onderzijde van het luchtfilterhuis
water of vuil heeft verzameld.2. Haal de slang los als er vuil of water in
zit, reinig hem grondig en breng op-
nieuw aan.
DAU45322
Stationair toerental afstellen Het stationair toerental moet worden nage-
keken en indien nodig worden afgesteld.OPMERKINGVoor het uitvoeren van deze afstelling is
een digitale toerenteller vereist.1. Plaats de digitale toerenteller op de
bobine, die in de bougiekap zit.
2. Controleer het stationair toerental en
stel dit indien nodig volgens de specifi-
catie af door de stationairstelschroef te
draaien. Draai de schroef in de richting
(a) om het stationair toerental te verho-
gen. Draai de schroef in de richting (b)
om het stationair toerental te verlagen. Aanbevolen olie:
Yamaha olie voor schuimrubberen
luchtfilterelementen of een vergelijk-
baar product
1. Aftapslang luchtfilter
1
1. Stationair stelschroefStationair toerental:
1450–1650 tpm
1
(b)
(a)
U32DD5D0.book Page 17 Friday, January 8, 2010 9:19 AM

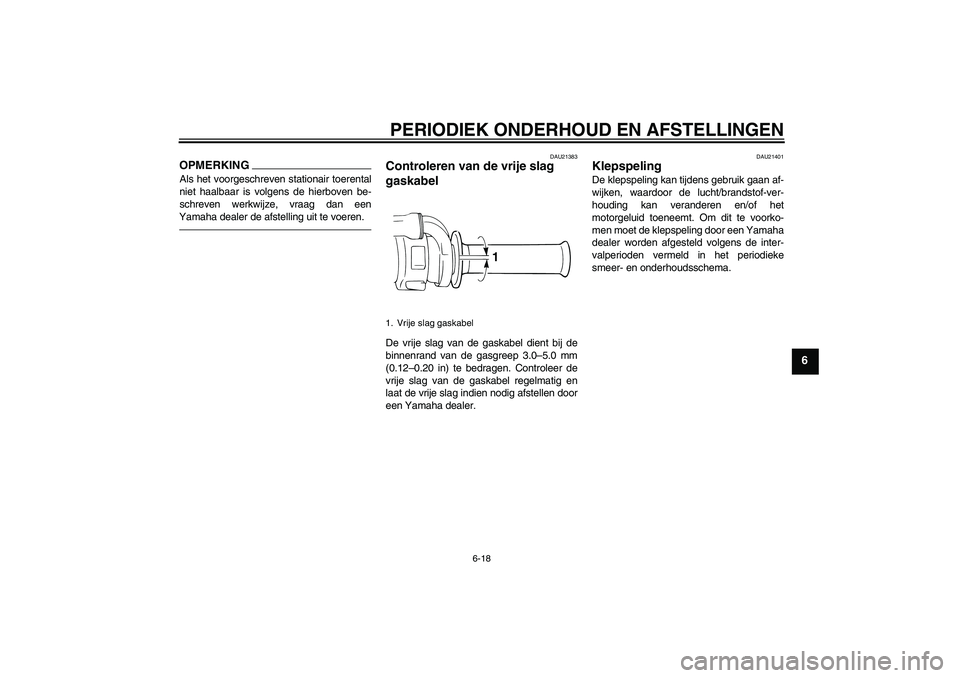

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
OPMERKINGAls het voorgeschreven stationair toerental
niet haalbaar is volgens de hierboven be-
schreven werkwijze, vraag dan een
Yamaha dealer de afstelling uit te voeren.
DAU21383
Controleren van de vrije slag
gaskabel De vrije slag van de gaskabel dient bij de
binnenrand van de gasgreep 3.0–5.0 mm
(0.12–0.20 in) te bedragen. Controleer de
vrije slag van de gaskabel regelmatig en
laat de vrije slag indien nodig afstellen door
een Yamaha dealer.
DAU21401
Klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
1. Vrije slag gaskabel
1
U32DD5D0.book Page 18 Friday, January 8, 2010 9:19 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
DAU21641
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10501
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.

De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).


De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
WAARSCHUWING
DWA10511
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.
Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen. Bandenspanning (gemeten op kou-
de banden):
0–90 kg (0–198 lb):
Voor:
200 kPa (2.00 kgf/cm², 29 psi)
Achter:
200 kPa (2.00 kgf/cm², 29 psi)
90–185 kg (198–408 lb):
Voor:
200 kPa (2.00 kgf/cm², 29 psi)
Achter:
225 kPa (2.25 kgf/cm², 33 psi)
Maximale belasting*:
185 kg (408 lb)
* Totaal gewicht van bestuurder, pas-
sagier, bagage en accessoires 1. Wang van band
2. BandprofieldiepteMinimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
U32DD5D0.book Page 19 Friday, January 8, 2010 9:19 AM

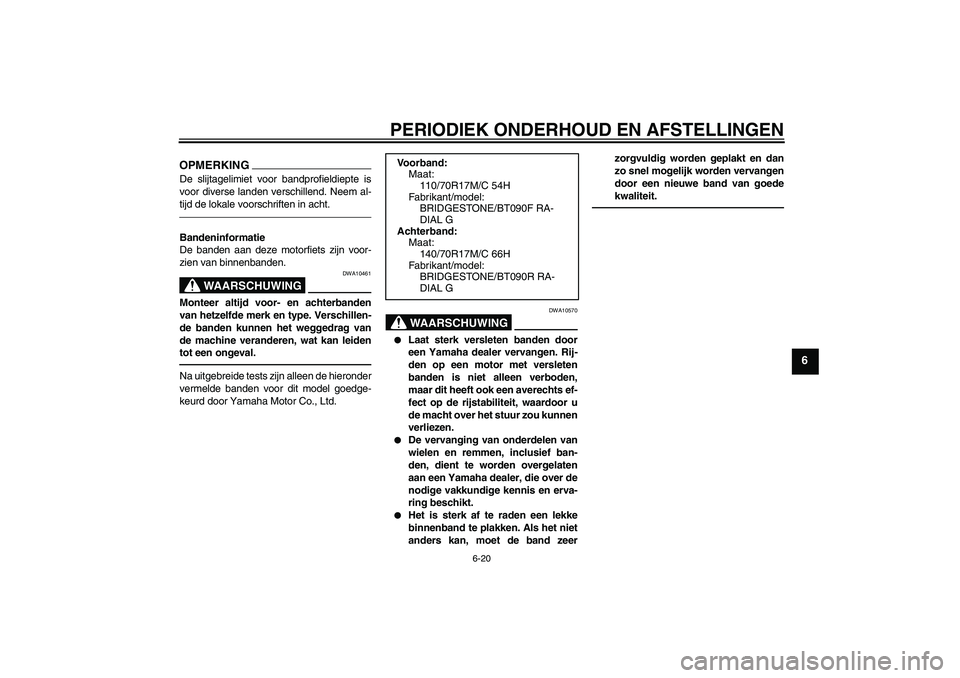

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.Bandeninformatie
De banden aan deze motorfiets zijn voor-
zien van binnenbanden.
WAARSCHUWING
DWA10461
Monteer altijd voor- en achterbanden
van hetzelfde merk en type. Verschillen-
de banden kunnen het weggedrag van
de machine veranderen, wat kan leiden
tot een ongeval.Na uitgebreide tests zijn alleen de hieronder
vermelde banden voor dit model goedge-
keurd door Yamaha Motor Co., Ltd.
WAARSCHUWING
DWA10570


Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een motor met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.


De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt.


Het is sterk af te raden een lekke
binnenband te plakken. Als het niet
anders kan, moet de band zeerzorgvuldig worden geplakt en dan
zo snel mogelijk worden vervangen
door een nieuwe band van goede
kwaliteit.Voorband:
Maat:
110/70R17M/C 54H
Fabrikant/model:
BRIDGESTONE/BT090F RA-
DIAL G
Achterband:
Maat:
140/70R17M/C 66H
Fabrikant/model:
BRIDGESTONE/BT090R RA-
DIAL G
U32DD5D0.book Page 20 Friday, January 8, 2010 9:19 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
DAU21941
Spaakwielen
WAARSCHUWING
DWA10610
De wielen van dit model zijn niet ontwor-
pen voor gebruik met tubeless banden.
Gebruik geen tubeless banden voor dit
model.Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.

Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging of kromheid en de spaken
op losheid. Laat in geval van schade
het wiel door een Yamaha dealer ver-
vangen. Probeer het wiel nooit zelf te
repareren, hoe klein de reparatie ook
is. Vervang een wiel dat vervormd is of
haarscheurtjes vertoont.


Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.


Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt.
DAU48372
Vrije slag van koppelingshendel
afstellen De vrije slag van de koppelingshendel dient
10.0–15.0 mm (0.39–0.59 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
van de koppelingshendel regelmatig en stel
indien nodig als volgt af.
1. Schuif de rubber afdekking terug naar
de koppelingshendel.
2. Draai de borgmoer los.
3. Draai de stelbout van de koppelings-
speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelbout richting (b) voor minder vrije
slag van de koppelingshendel.1. Vrije slag van koppelingshendel
2. Borgmoer (koppelingshendel)
3. Stelbout voor vrije slag koppelingshendel
4. Rubberafdekking
3 2
1
4
(a)(b)
U32DD5D0.book Page 21 Friday, January 8, 2010 9:19 AM

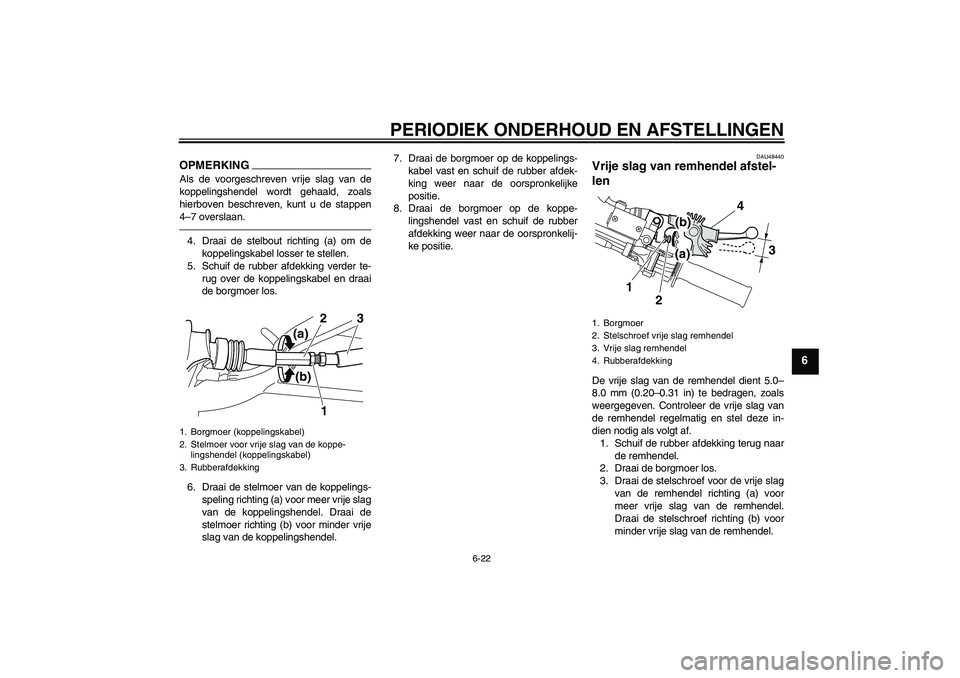

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
OPMERKINGAls de voorgeschreven vrije slag van de
koppelingshendel wordt gehaald, zoals
hierboven beschreven, kunt u de stappen
4–7 overslaan.4. Draai de stelbout richting (a) om de
koppelingskabel losser te stellen.
5. Schuif de rubber afdekking verder te-
rug over de koppelingskabel en draai
de borgmoer los.
6. Draai de stelmoer van de koppelings-
speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelmoer richting (b) voor minder vrije
slag van de koppelingshendel.7. Draai de borgmoer op de koppelings-
kabel vast en schuif de rubber afdek-
king weer naar de oorspronkelijke
positie.
8. Draai de borgmoer op de koppe-
lingshendel vast en schuif de rubber
afdekking weer naar de oorspronkelij-
ke positie.
DAU48440
Vrije slag van remhendel afstel-
len De vrije slag van de remhendel dient 5.0–
8.0 mm (0.20–0.31 in) te bedragen, zoals
weergegeven. Controleer de vrije slag van
de remhendel regelmatig en stel deze in-
dien nodig als volgt af.
1. Schuif de rubber afdekking terug naar
de remhendel.
2. Draai de borgmoer los.
3. Draai de stelschroef voor de vrije slag
van de remhendel richting (a) voor
meer vrije slag van de remhendel.
Draai de stelschroef richting (b) voor
minder vrije slag van de remhendel.
1. Borgmoer (koppelingskabel)
2. Stelmoer voor vrije slag van de koppe-
lingshendel (koppelingskabel)
3. Rubberafdekking
1 2
3
(a)
(b)
1. Borgmoer
2. Stelschroef vrije slag remhendel
3. Vrije slag remhendel
4. Rubberafdekking
3
1
2
4
(b)
(a)
U32DD5D0.book Page 22 Friday, January 8, 2010 9:19 AM

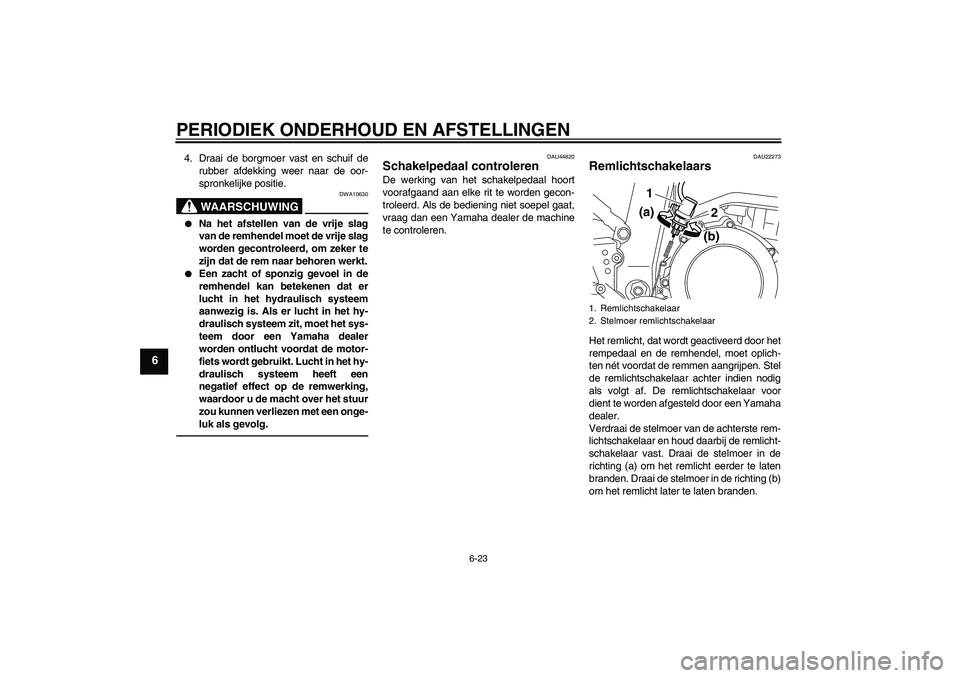

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
4. Draai de borgmoer vast en schuif de
rubber afdekking weer naar de oor-
spronkelijke positie.
WAARSCHUWING
DWA10630


Na het afstellen van de vrije slag
van de remhendel moet de vrije slag
worden gecontroleerd, om zeker te
zijn dat de rem naar behoren werkt.


Een zacht of sponzig gevoel in de
remhendel kan betekenen dat er
lucht in het hydraulisch systeem
aanwezig is. Als er lucht in het hy-
draulisch systeem zit, moet het sys-
teem door een Yamaha dealer
worden ontlucht voordat de motor-
fiets wordt gebruikt. Lucht in het hy-
draulisch systeem heeft een
negatief effect op de remwerking,
waardoor u de macht over het stuur
zou kunnen verliezen met een onge-
luk als gevolg.
DAU44820
Schakelpedaal controleren De werking van het schakelpedaal hoort
voorafgaand aan elke rit te worden gecon-
troleerd. Als de bediening niet soepel gaat,
vraag dan een Yamaha dealer de machine
te controleren.
DAU22273
Remlichtschakelaars Het remlicht, dat wordt geactiveerd door het
rempedaal en de remhendel, moet oplich-
ten nét voordat de remmen aangrijpen. Stel
de remlichtschakelaar achter indien nodig
als volgt af. De remlichtschakelaar voor
dient te worden afgesteld door een Yamaha
dealer.
Verdraai de stelmoer van de achterste rem-
lichtschakelaar en houd daarbij de remlicht-
schakelaar vast. Draai de stelmoer in de
richting (a) om het remlicht eerder te laten
branden. Draai de stelmoer in de richting (b)
om het remlicht later te laten branden.1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
1
2(b) (a)
U32DD5D0.book Page 23 Friday, January 8, 2010 9:19 AM
