FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
teller voor afstandscompensatie knipperen
en bewegen de cijfers op het display van
links naar rechts.2. Zodra het voertuig in beweging komt,
begint de stopwatch te lopen.
3. Druk gelijktijdig op de toetsen “SE-
LECT 1” en “SELECT 2” om de stop-
watch stop te zetten.
4. Om de stopwatch te laten doorlopen,
drukt u opnieuw gelijktijdig op de toet-
sen “SELECT 1” en “SELECT 2”.OPMERKINGDe stopwatch loopt door als u het voertuig
stopt. Herhaal de stappen 3 en 4 om de
stopwatch stop te zetten of te laten doorlo-
pen.
Meetmodus (om de ritteller voor af-
standscompensatie te kalibreren)
De ritteller voor afstandscompensatie is be-
doeld om nauwkeuriger rittellerwaarden te
verkrijgen tijdens enduroritten. Door de tel-
ler te kalibreren volgens de afstanden die
op de enduroroutekaart gespecificeerd zijn,
kunt u zich als berijder beter vertrouwd ma-
ken met de route. Daarnaast kan kalibratie
van de teller nodig zijn wanneer u banden,
velgen, kettingwielen etc. gebruikt van an-
dere maten dan de originele. Voor meer in-
formatie over het gebruik van deze ritteller
kunt u terecht bij uw plaatselijke Yamaha-
dealer.
Kalibreer de ritteller voor afstandscompen-
satie als volgt.
Om de weergegeven waarde te verhogen,
drukt u op de toets “SELECT 1”. Om de
weergegeven waarde te verlagen, drukt u
op de toets “SELECT 2”. Door deze toetsen
ingedrukt te houden, verhoogt of verlaagt u
de waarde doorlopend, totdat u de toets los-
laat.OPMERKINGKalibratie van de ritteller voor afstandscom-
pensatie is ook mogelijk wanneer de stop-
watch loopt.
De ritteller voor afstandscompensatie of
de ritteller voor afstandscompensatie
samen met de stopwatch terugstellen op
nulOPMERKINGU kunt alleen de ritteller voor afstandscom-
pensatie of de ritteller voor afstandscom-
pensatie samen met de stopwatch
terugstellen op nul.Ritteller voor afstandscompensatie terug-stellen op nul1. Controleer of de stopwatch loopt.
2. Stel de ritteller voor afstandscompen-
satie terug op nul door de toets “RES-
ET” minstens twee seconden lang
ingedrukt te houden.
De ritteller voor afstandscompensatie sa-men met de stopwatch terugstellen op nul1. Zet de stopwatch stop.
2. Stel de ritteller voor afstandscompen-
satie en de stopwatch terug op nul
door de toets “RESET” minstens twee
seconden lang ingedrukt te houden.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
U32DD5D0.book Page 7 Friday, January 8, 2010 9:19 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15951
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10271
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk een
ongeval of letsel tot gevolg.
DAU46632
OPMERKINGDit model is uitgerust met:

een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
wordt op het multifunctionele display
foutcode 30 weergegeven, maar dit
betreft geen storing. Draai de sleutel
naar “OFF” en vervolgens naar “ON”
om de foutcode te wissen. Als u dat
niet doet zal de motor niet starten, on-
danks dat de motor wordt aangezwen-
geld als u op de startknop drukt.


een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. In dat geval
wordt op het multifunctionele display
foutcode 70 weergegeven, maar dit
betreft geen storing. Druk op de start-
schakelaar om de foutcode te wissen
en de motor opnieuw te starten.
DAU45125
Starten van de motor Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:

De versnellingsbak staat in de vrij-
stand.


De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-19 voor meer informatie.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op“” is gezet.
De volgende waarschuwingslampjes
moeten enkele seconden oplichten en
dan uitgaan.

Waarschuwingslampje brand-
stofniveau


Waarschuwingslampje koelvloei-
stoftemperatuur


Waarschuwingslampje motorsto-
ring
LET OP
DCA15484
Als een waarschuwingslampje niet gaat
branden wanneer de sleutel naar “ON”
wordt gedraaid, of wanneer een waar-
schuwingslampje niet dooft, zie dan pa-
U32DD5D0.book Page 1 Friday, January 8, 2010 9:19 AM

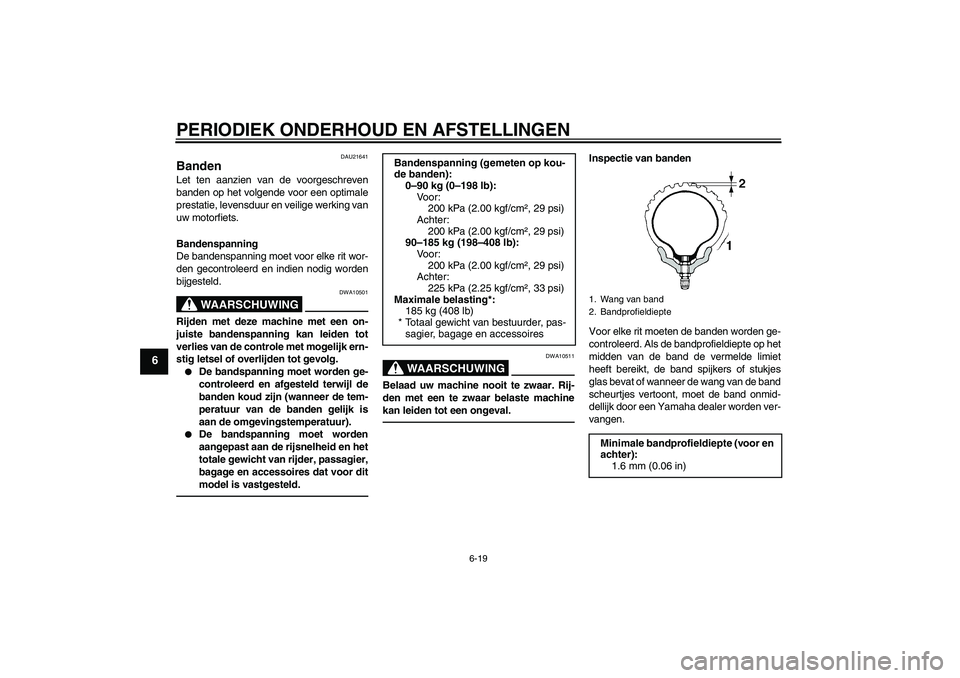

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
DAU21641
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10501
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.

De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).


De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
WAARSCHUWING
DWA10511
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.
Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen. Bandenspanning (gemeten op kou-
de banden):
0–90 kg (0–198 lb):
Voor:
200 kPa (2.00 kgf/cm², 29 psi)
Achter:
200 kPa (2.00 kgf/cm², 29 psi)
90–185 kg (198–408 lb):
Voor:
200 kPa (2.00 kgf/cm², 29 psi)
Achter:
225 kPa (2.25 kgf/cm², 33 psi)
Maximale belasting*:
185 kg (408 lb)
* Totaal gewicht van bestuurder, pas-
sagier, bagage en accessoires 1. Wang van band
2. BandprofieldiepteMinimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
U32DD5D0.book Page 19 Friday, January 8, 2010 9:19 AM

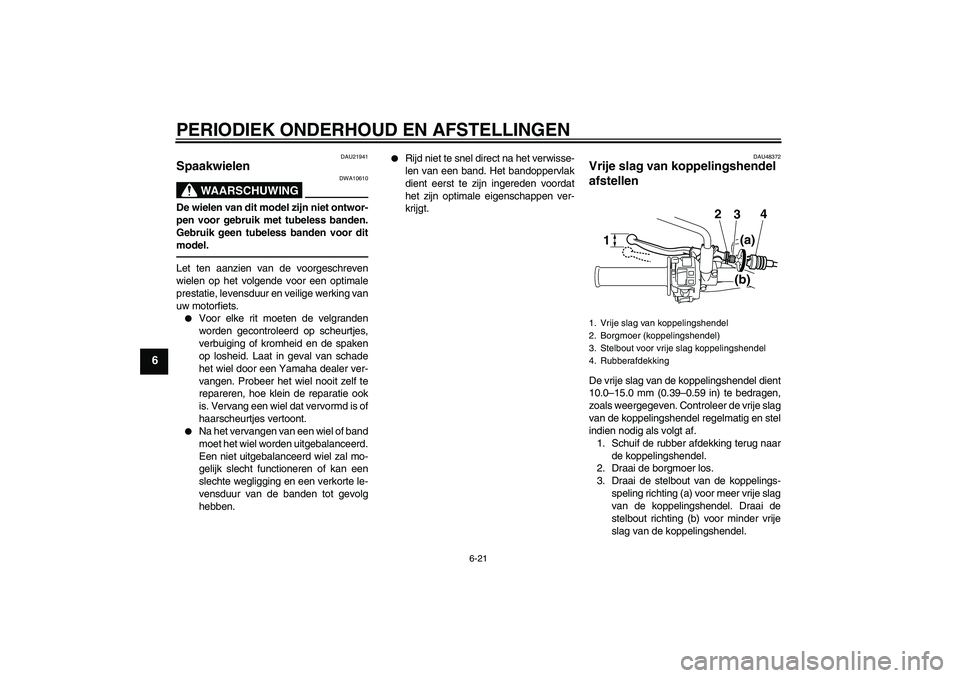

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
DAU21941
Spaakwielen
WAARSCHUWING
DWA10610
De wielen van dit model zijn niet ontwor-
pen voor gebruik met tubeless banden.
Gebruik geen tubeless banden voor dit
model.Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.

Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging of kromheid en de spaken
op losheid. Laat in geval van schade
het wiel door een Yamaha dealer ver-
vangen. Probeer het wiel nooit zelf te
repareren, hoe klein de reparatie ook
is. Vervang een wiel dat vervormd is of
haarscheurtjes vertoont.


Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.


Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt.
DAU48372
Vrije slag van koppelingshendel
afstellen De vrije slag van de koppelingshendel dient
10.0–15.0 mm (0.39–0.59 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
van de koppelingshendel regelmatig en stel
indien nodig als volgt af.
1. Schuif de rubber afdekking terug naar
de koppelingshendel.
2. Draai de borgmoer los.
3. Draai de stelbout van de koppelings-
speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelbout richting (b) voor minder vrije
slag van de koppelingshendel.1. Vrije slag van koppelingshendel
2. Borgmoer (koppelingshendel)
3. Stelbout voor vrije slag koppelingshendel
4. Rubberafdekking
3 2
1
4
(a)(b)
U32DD5D0.book Page 21 Friday, January 8, 2010 9:19 AM

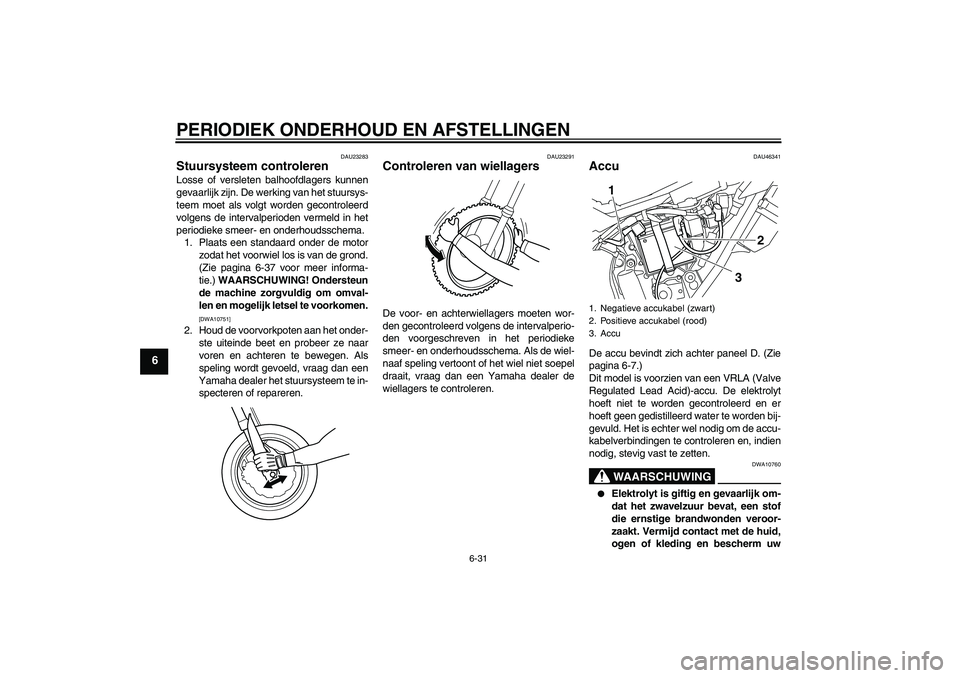

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
6
DAU23283
Stuursysteem controleren Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
(Zie pagina 6-37 voor meer informa-
tie.) WAARSCHUWING! Ondersteun
de machine zorgvuldig om omval-
len en mogelijk letsel te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23291
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU46341
Accu De accu bevindt zich achter paneel D. (Zie
pagina 6-7.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, stevig vast te zetten.
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
1. Negatieve accukabel (zwart)
2. Positieve accukabel (rood)
3. Accu
3
2
1
