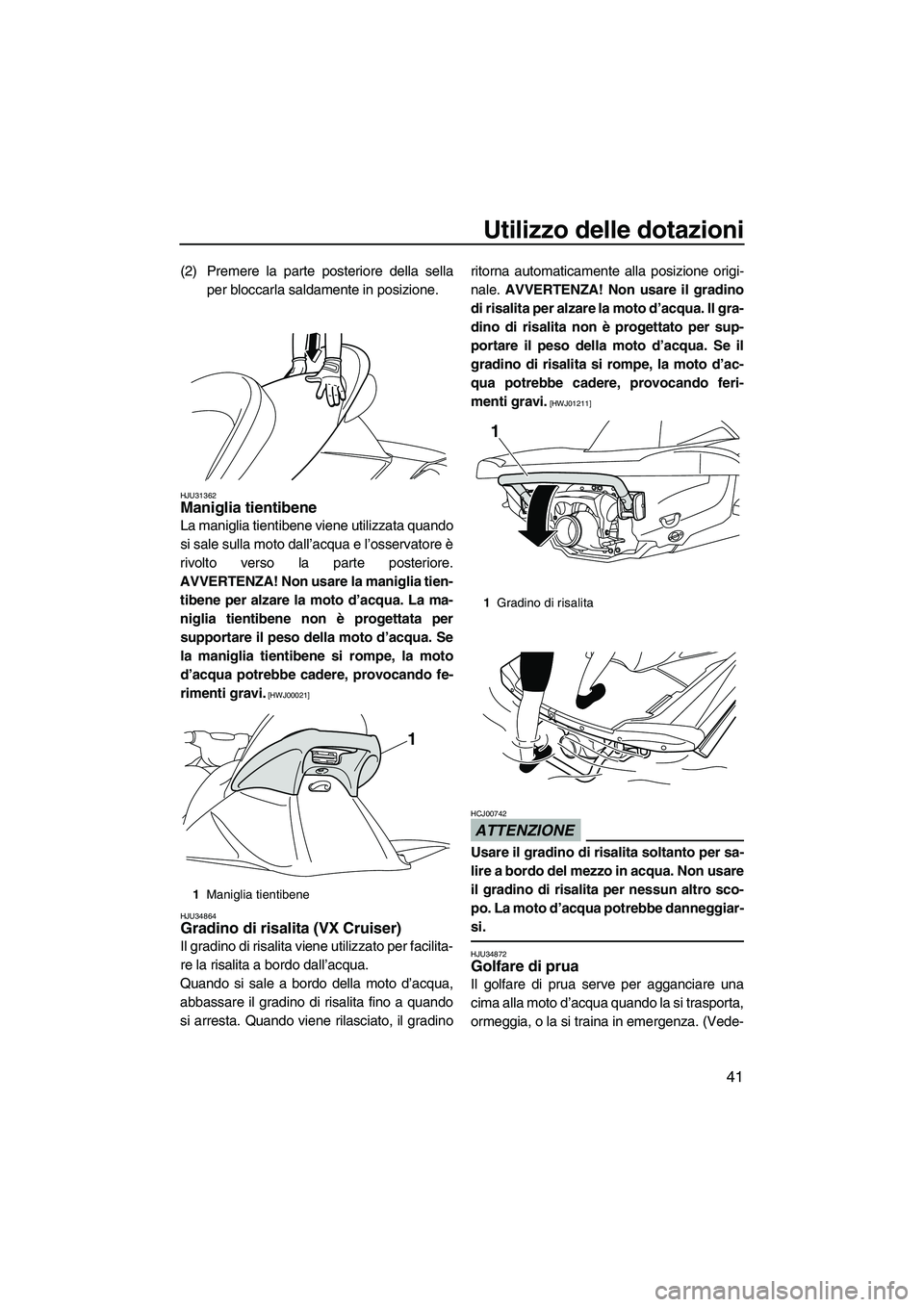

Utilizzo delle dotazioni
41
(2) Premere la parte posteriore della sella
per bloccarla saldamente in posizione.
HJU31362Maniglia tientibene
La maniglia tientibene viene utilizzata quando
si sale sulla moto dall’acqua e l’osservatore è
rivolto verso la parte posteriore.
AVVERTENZA! Non usare la maniglia tien-
tibene per alzare la moto d’acqua. La ma-
niglia tientibene non è progettata per
supportare il peso della moto d’acqua. Se
la maniglia tientibene si rompe, la moto
d’acqua potrebbe cadere, provocando fe-
rimenti gravi.
[HWJ00021]
HJU34864
Gradino di risalita (VX Cruiser)
Il gradino di risalita viene utilizzato per facilita-
re la risalita a bordo dall’acqua.
Quando si sale a bordo della moto d’acqua,
abbassare il gradino di risalita fino a quando
si arresta. Quando viene rilasciato, il gradinoritorna automaticamente alla posizione origi-
nale. AVVERTENZA! Non usare il gradino
di risalita per alzare la moto d’acqua. Il gra-
dino di risalita non è progettato per sup-
portare il peso della moto d’acqua. Se il
gradino di risalita si rompe, la moto d’ac-
qua potrebbe cadere, provocando feri-
menti gravi.
[HWJ01211]
ATTENZIONE
HCJ00742
Usare il gradino di risalita soltanto per sa-
lire a bordo del mezzo in acqua. Non usare
il gradino di risalita per nessun altro sco-
po. La moto d’acqua potrebbe danneggiar-
si.
HJU34872Golfare di prua
Il golfare di prua serve per agganciare una
cima alla moto d’acqua quando la si trasporta,
ormeggia, o la si traina in emergenza. (Vede-
1Maniglia tientibene
1
1Gradino di risalita
1
UF2N70H0.book Page 41 Thursday, October 8, 2009 1:26 PM

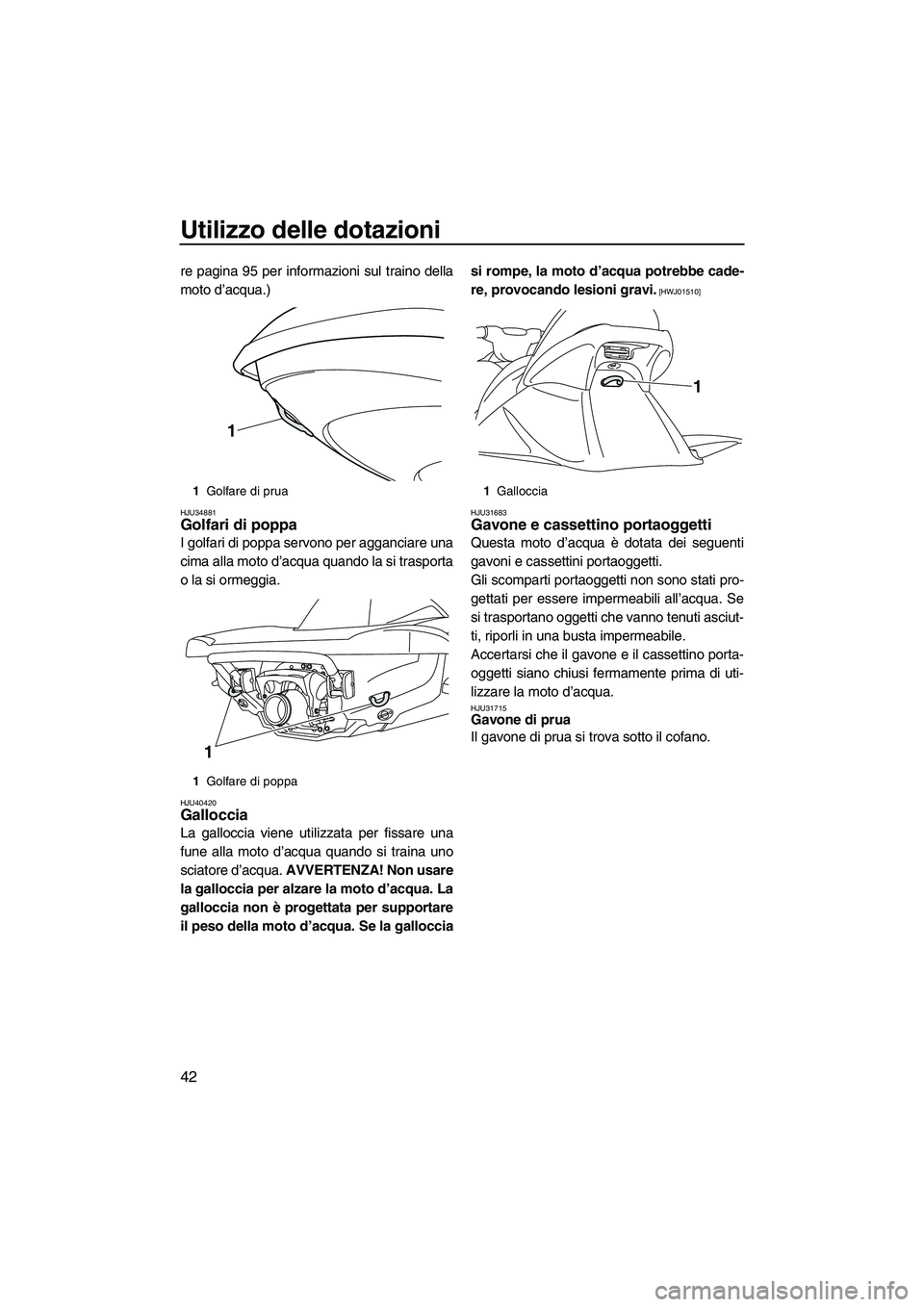

Utilizzo delle dotazioni
42
re pagina 95 per informazioni sul traino della
moto d’acqua.)
HJU34881Golfari di poppa
I golfari di poppa servono per agganciare una
cima alla moto d’acqua quando la si trasporta
o la si ormeggia.
HJU40420Galloccia
La galloccia viene utilizzata per fissare una
fune alla moto d’acqua quando si traina uno
sciatore d’acqua. AVVERTENZA! Non usare
la galloccia per alzare la moto d’acqua. La
galloccia non è progettata per supportare
il peso della moto d’acqua. Se la gallocciasi rompe, la moto d’acqua potrebbe cade-
re, provocando lesioni gravi.
[HWJ01510]
HJU31683
Gavone e cassettino portaoggetti
Questa moto d’acqua è dotata dei seguenti
gavoni e cassettini portaoggetti.
Gli scomparti portaoggetti non sono stati pro-
gettati per essere impermeabili all’acqua. Se
si trasportano oggetti che vanno tenuti asciut-
ti, riporli in una busta impermeabile.
Accertarsi che il gavone e il cassettino porta-
oggetti siano chiusi fermamente prima di uti-
lizzare la moto d’acqua.
HJU31715Gavone di prua
Il gavone di prua si trova sotto il cofano.
1Golfare di prua
1Golfare di poppa
1
1
1Galloccia
1
UF2N70H0.book Page 42 Thursday, October 8, 2009 1:26 PM

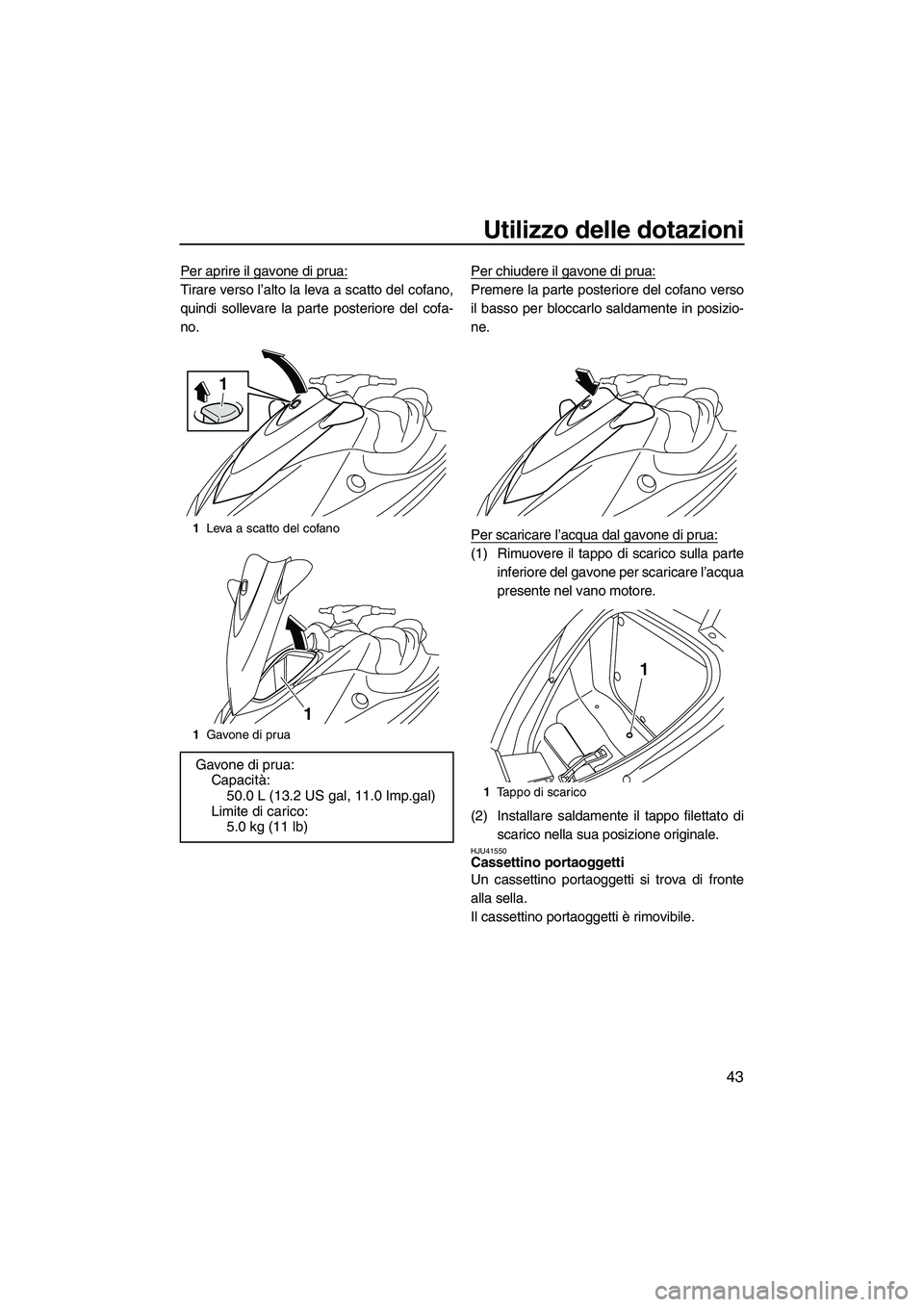

Utilizzo delle dotazioni
43
Per aprire il gavone di prua:
Tirare verso l’alto la leva a scatto del cofano,
quindi sollevare la parte posteriore del cofa-
no.Per chiudere il gavone di prua:Premere la parte posteriore del cofano verso
il basso per bloccarlo saldamente in posizio-
ne.
Per scaricare l’acqua dal gavone di prua:
(1) Rimuovere il tappo di scarico sulla parte
inferiore del gavone per scaricare l’acqua
presente nel vano motore.
(2) Installare saldamente il tappo filettato di
scarico nella sua posizione originale.
HJU41550Cassettino portaoggetti
Un cassettino portaoggetti si trova di fronte
alla sella.
Il cassettino portaoggetti è rimovibile.
1Leva a scatto del cofano
1Gavone di prua
Gavone di prua:
Capacità:
50.0 L (13.2 US gal, 11.0 Imp.gal)
Limite di carico:
5.0 kg (11 lb)
1
1
1Tappo di scarico
1
UF2N70H0.book Page 43 Thursday, October 8, 2009 1:26 PM

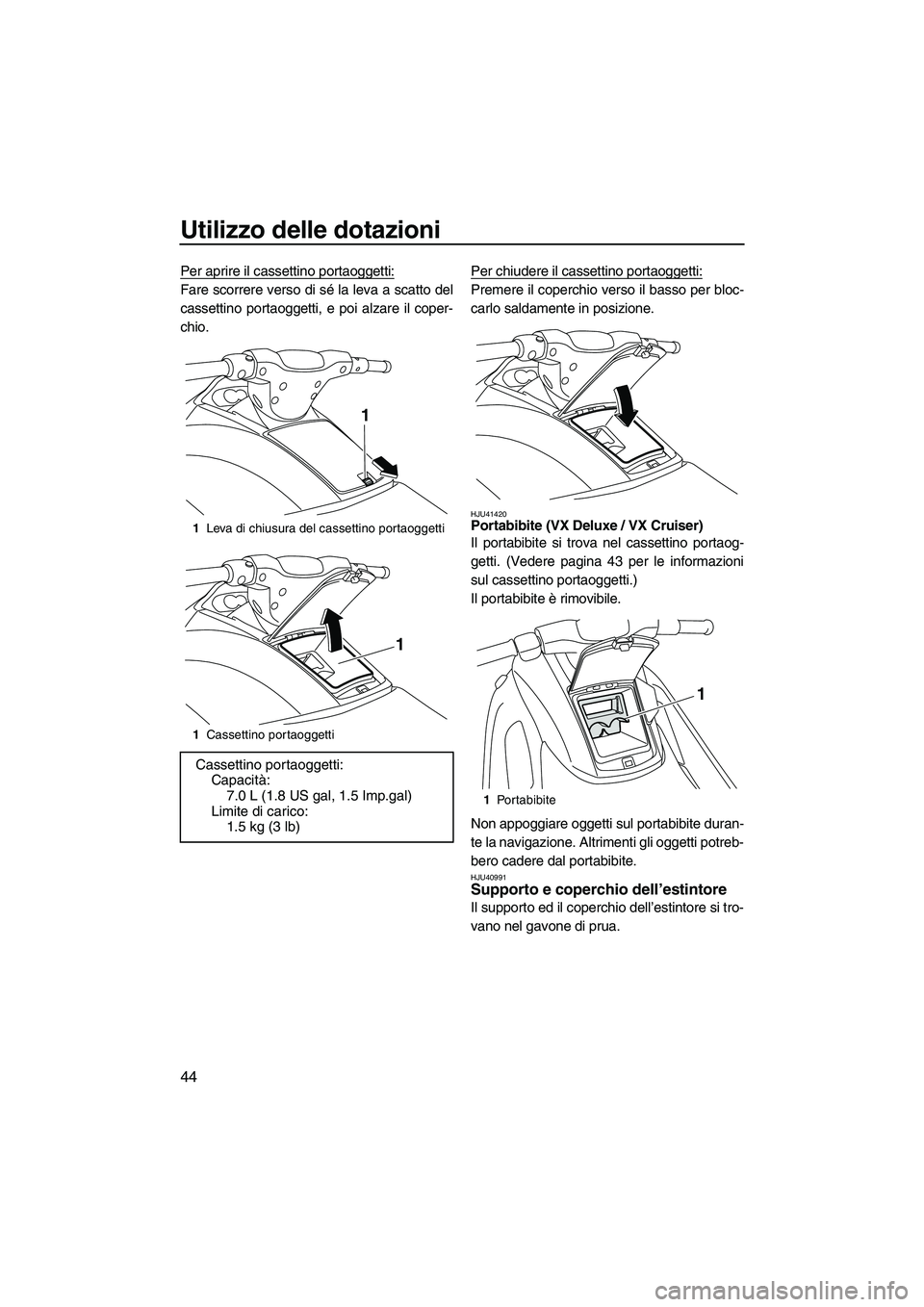

Utilizzo delle dotazioni
44
Per aprire il cassettino portaoggetti:
Fare scorrere verso di sé la leva a scatto del
cassettino portaoggetti, e poi alzare il coper-
chio.Per chiudere il cassettino portaoggetti:Premere il coperchio verso il basso per bloc-
carlo saldamente in posizione.
HJU41420Portabibite (VX Deluxe / VX Cruiser)
Il portabibite si trova nel cassettino portaog-
getti. (Vedere pagina 43 per le informazioni
sul cassettino portaoggetti.)
Il portabibite è rimovibile.
Non appoggiare oggetti sul portabibite duran-
te la navigazione. Altrimenti gli oggetti potreb-
bero cadere dal portabibite.
HJU40991Supporto e coperchio dell’estintore
Il supporto ed il coperchio dell’estintore si tro-
vano nel gavone di prua.
1Leva di chiusura del cassettino portaoggetti
1Cassettino portaoggetti
Cassettino portaoggetti:
Capacità:
7.0 L (1.8 US gal, 1.5 Imp.gal)
Limite di carico:
1.5 kg (3 lb)
1
1
1Portabibite
1
UF2N70H0.book Page 44 Thursday, October 8, 2009 1:26 PM

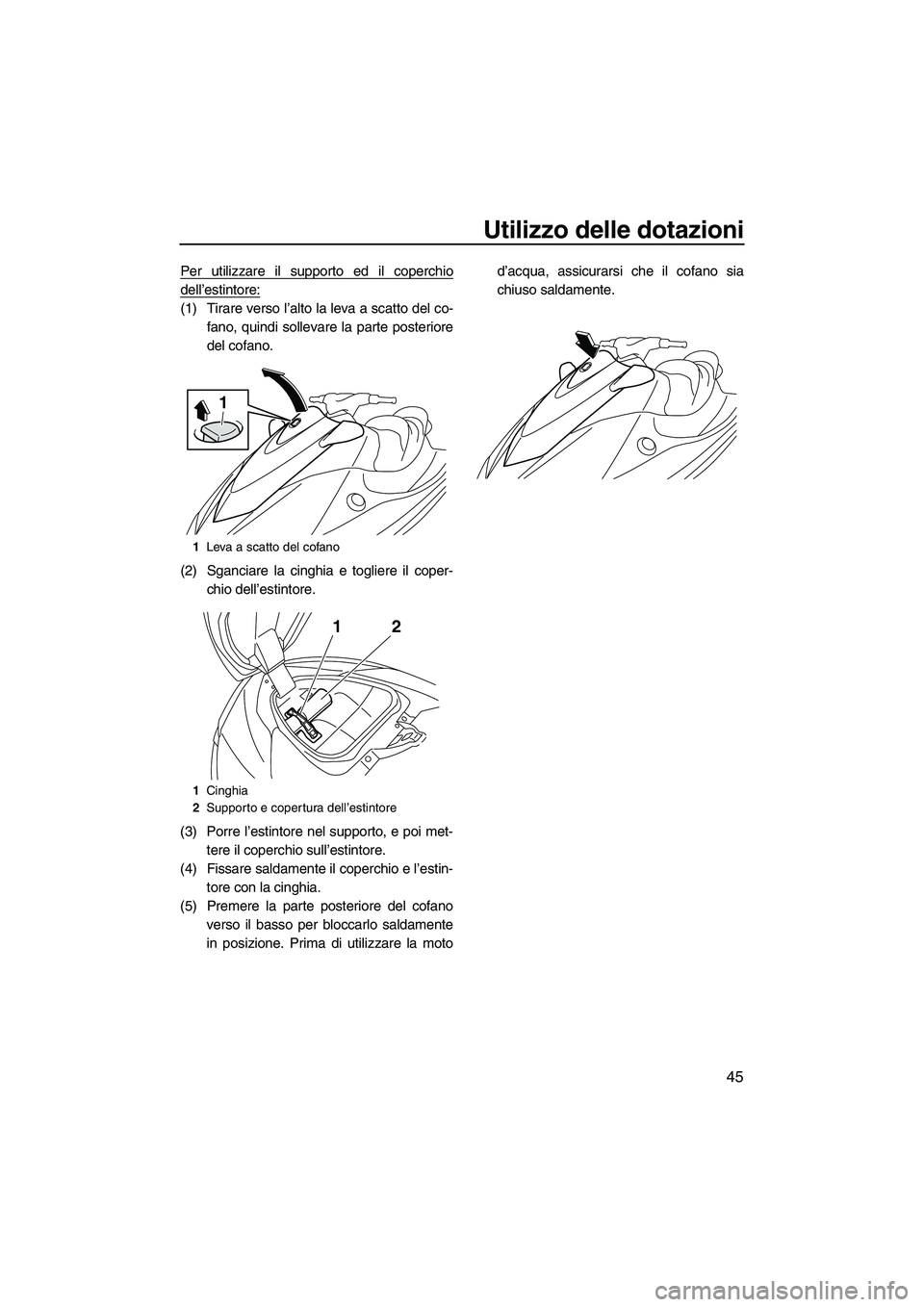

Utilizzo delle dotazioni
45
Per utilizzare il supporto ed il coperchio
dell’estintore:
(1) Tirare verso l’alto la leva a scatto del co-
fano, quindi sollevare la parte posteriore
del cofano.
(2) Sganciare la cinghia e togliere il coper-
chio dell’estintore.
(3) Porre l’estintore nel supporto, e poi met-
tere il coperchio sull’estintore.
(4) Fissare saldamente il coperchio e l’estin-
tore con la cinghia.
(5) Premere la parte posteriore del cofano
verso il basso per bloccarlo saldamente
in posizione. Prima di utilizzare la motod’acqua, assicurarsi che il cofano sia
chiuso saldamente.
1Leva a scatto del cofano
1Cinghia
2Supporto e copertura dell’estintore
1
12
UF2N70H0.book Page 45 Thursday, October 8, 2009 1:26 PM

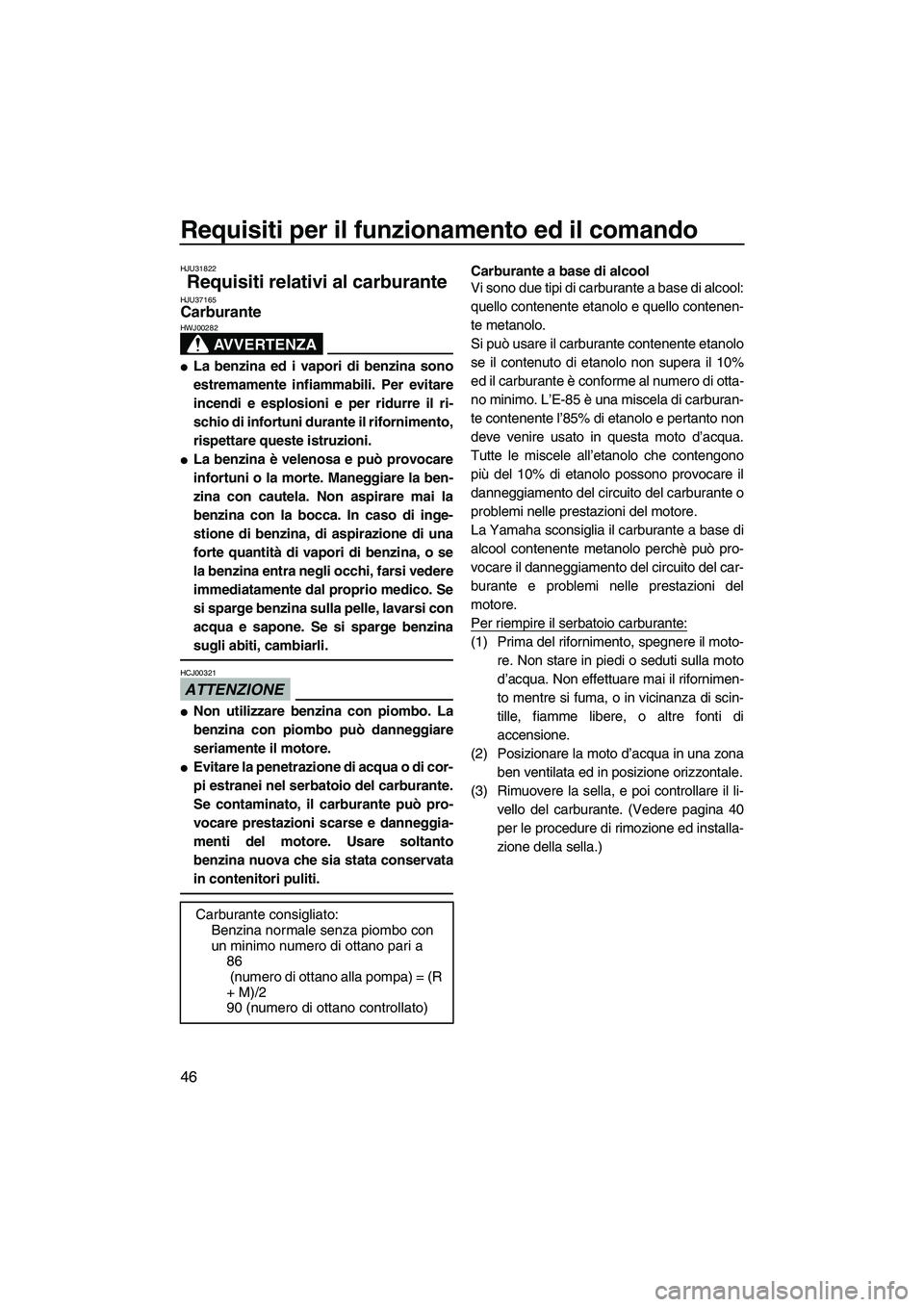

Requisiti per il funzionamento ed il comando
46
HJU31822
Requisiti relativi al carburante HJU37165Carburante
AVVERTENZA
HWJ00282

La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi e esplosioni e per ridurre il ri-
schio di infortuni durante il rifornimento,
rispettare queste istruzioni.

La benzina è velenosa e può provocare
infortuni o la morte. Maneggiare la ben-
zina con cautela. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina, di aspirazione di una
forte quantità di vapori di benzina, o se
la benzina entra negli occhi, farsi vedere
immediatamente dal proprio medico. Se
si sparge benzina sulla pelle, lavarsi con
acqua e sapone. Se si sparge benzina
sugli abiti, cambiarli.
ATTENZIONE
HCJ00321

Non utilizzare benzina con piombo. La
benzina con piombo può danneggiare
seriamente il motore.

Evitare la penetrazione di acqua o di cor-
pi estranei nel serbatoio del carburante.
Se contaminato, il carburante può pro-
vocare prestazioni scarse e danneggia-
menti del motore. Usare soltanto
benzina nuova che sia stata conservata
in contenitori puliti.
Carburante a base di alcool
Vi sono due tipi di carburante a base di alcool:
quello contenente etanolo e quello contenen-
te metanolo.
Si può usare il carburante contenente etanolo
se il contenuto di etanolo non supera il 10%
ed il carburante è conforme al numero di otta-
no minimo. L’E-85 è una miscela di carburan-
te contenente l’85% di etanolo e pertanto non
deve venire usato in questa moto d’acqua.
Tutte le miscele all’etanolo che contengono
più del 10% di etanolo possono provocare il
danneggiamento del circuito del carburante o
problemi nelle prestazioni del motore.
La Yamaha sconsiglia il carburante a base di
alcool contenente metanolo perchè può pro-
vocare il danneggiamento del circuito del car-
burante e problemi nelle prestazioni del
motore.
Per riempire il serbatoio carburante:
(1) Prima del rifornimento, spegnere il moto-
re. Non stare in piedi o seduti sulla moto
d’acqua. Non effettuare mai il rifornimen-
to mentre si fuma, o in vicinanza di scin-
tille, fiamme libere, o altre fonti di
accensione.
(2) Posizionare la moto d’acqua in una zona
ben ventilata ed in posizione orizzontale.
(3) Rimuovere la sella, e poi controllare il li-
vello del carburante. (Vedere pagina 40
per le procedure di rimozione ed installa-
zione della sella.)
Carburante consigliato:
Benzina normale senza piombo con
un minimo numero di ottano pari a
86
(numero di ottano alla pompa) = (R
+ M)/2
90 (numero di ottano controllato)
UF2N70H0.book Page 46 Thursday, October 8, 2009 1:26 PM

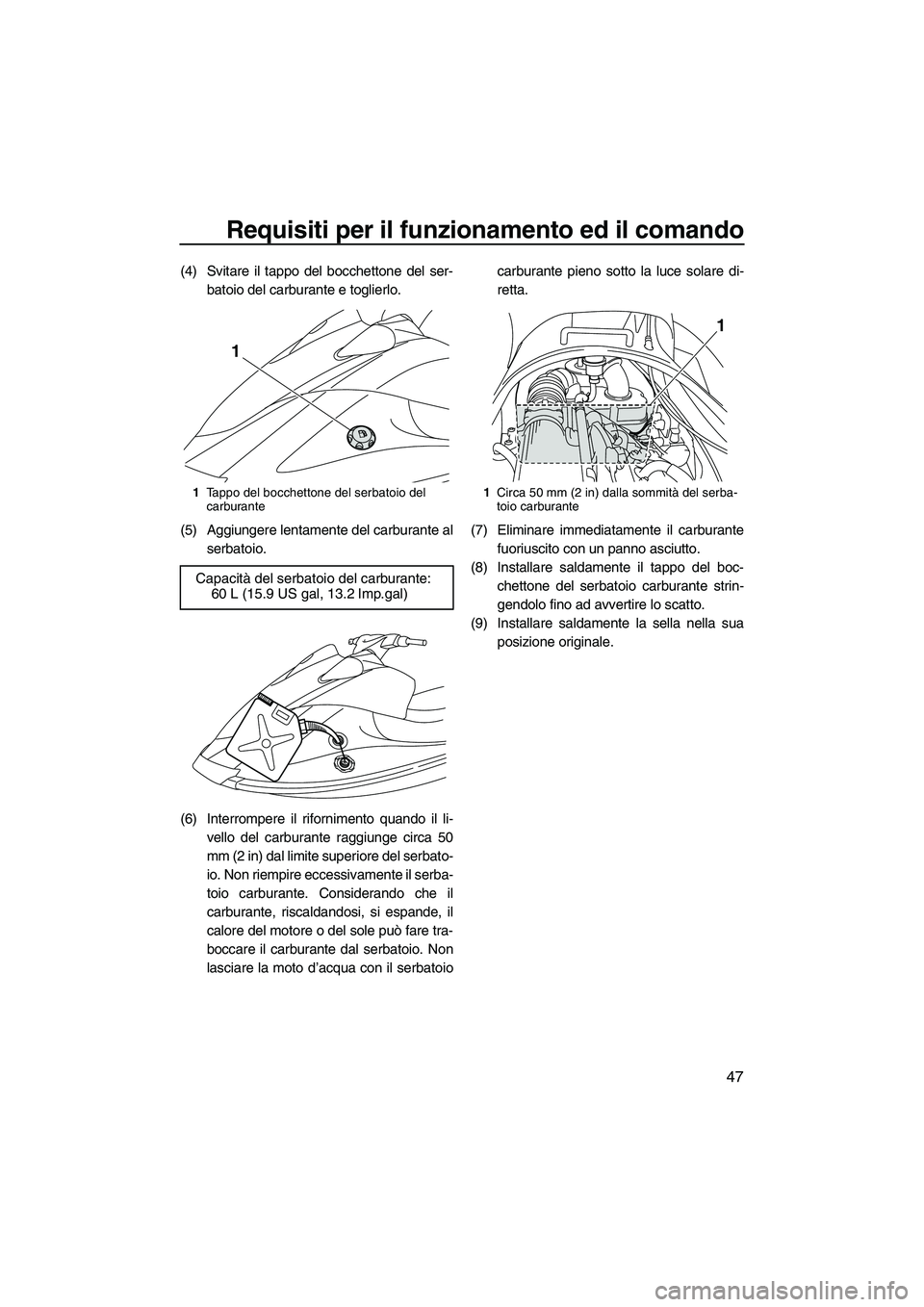

Requisiti per il funzionamento ed il comando
47
(4) Svitare il tappo del bocchettone del ser-
batoio del carburante e toglierlo.
(5) Aggiungere lentamente del carburante al
serbatoio.
(6) Interrompere il rifornimento quando il li-
vello del carburante raggiunge circa 50
mm (2 in) dal limite superiore del serbato-
io. Non riempire eccessivamente il serba-
toio carburante. Considerando che il
carburante, riscaldandosi, si espande, il
calore del motore o del sole può fare tra-
boccare il carburante dal serbatoio. Non
lasciare la moto d’acqua con il serbatoiocarburante pieno sotto la luce solare di-
retta.
(7) Eliminare immediatamente il carburante
fuoriuscito con un panno asciutto.
(8) Installare saldamente il tappo del boc-
chettone del serbatoio carburante strin-
gendolo fino ad avvertire lo scatto.
(9) Installare saldamente la sella nella sua
posizione originale.
1Tappo del bocchettone del serbatoio del
carburante
Capacità del serbatoio del carburante:
60 L (15.9 US gal, 13.2 Imp.gal)
1
1Circa 50 mm (2 in) dalla sommità del serba-
toio carburante
1
UF2N70H0.book Page 47 Thursday, October 8, 2009 1:26 PM

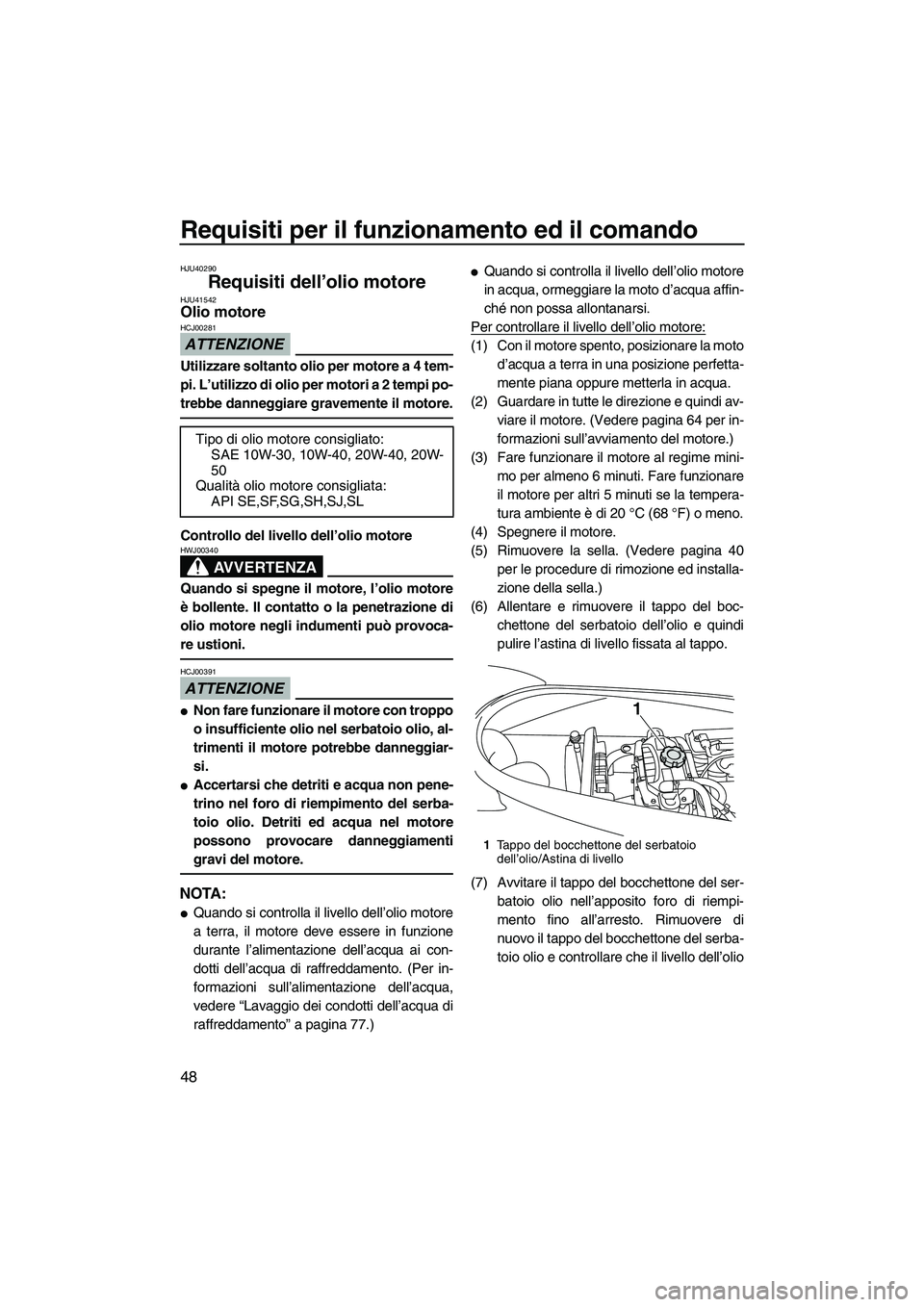

Requisiti per il funzionamento ed il comando
48
HJU40290
Requisiti dell’olio motore HJU41542Olio motore
ATTENZIONE
HCJ00281
Utilizzare soltanto olio per motore a 4 tem-
pi. L’utilizzo di olio per motori a 2 tempi po-
trebbe danneggiare gravemente il motore.
Controllo del livello dell’olio motore
AVVERTENZA
HWJ00340
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provoca-
re ustioni.
ATTENZIONE
HCJ00391

Non fare funzionare il motore con troppo
o insufficiente olio nel serbatoio olio, al-
trimenti il motore potrebbe danneggiar-
si.

Accertarsi che detriti e acqua non pene-
trino nel foro di riempimento del serba-
toio olio. Detriti ed acqua nel motore
possono provocare danneggiamenti
gravi del motore.
NOTA:

Quando si controlla il livello dell’olio motore
a terra, il motore deve essere in funzione
durante l’alimentazione dell’acqua ai con-
dotti dell’acqua di raffreddamento. (Per in-
formazioni sull’alimentazione dell’acqua,
vedere “Lavaggio dei condotti dell’acqua di
raffreddamento” a pagina 77.)

Quando si controlla il livello dell’olio motore
in acqua, ormeggiare la moto d’acqua affin-
ché non possa allontanarsi.
Per controllare il livello dell’olio motore:
(1) Con il motore spento, posizionare la moto
d’acqua a terra in una posizione perfetta-
mente piana oppure metterla in acqua.
(2) Guardare in tutte le direzione e quindi av-
viare il motore. (Vedere pagina 64 per in-
formazioni sull’avviamento del motore.)
(3) Fare funzionare il motore al regime mini-
mo per almeno 6 minuti. Fare funzionare
il motore per altri 5 minuti se la tempera-
tura ambiente è di 20 °C (68 °F) o meno.
(4) Spegnere il motore.
(5) Rimuovere la sella. (Vedere pagina 40
per le procedure di rimozione ed installa-
zione della sella.)
(6) Allentare e rimuovere il tappo del boc-
chettone del serbatoio dell’olio e quindi
pulire l’astina di livello fissata al tappo.
(7) Avvitare il tappo del bocchettone del ser-
batoio olio nell’apposito foro di riempi-
mento fino all’arresto. Rimuovere di
nuovo il tappo del bocchettone del serba-
toio olio e controllare che il livello dell’olio Tipo di olio motore consigliato:
SAE 10W-30, 10W-40, 20W-40, 20W-
50
Qualità olio motore consigliata:
API SE,SF,SG,SH,SJ,SL
1Tappo del bocchettone del serbatoio
dell’olio/Astina di livello
1
UF2N70H0.book Page 48 Thursday, October 8, 2009 1:26 PM
