2010 YAMAHA VX Manuale duso (in Italian)

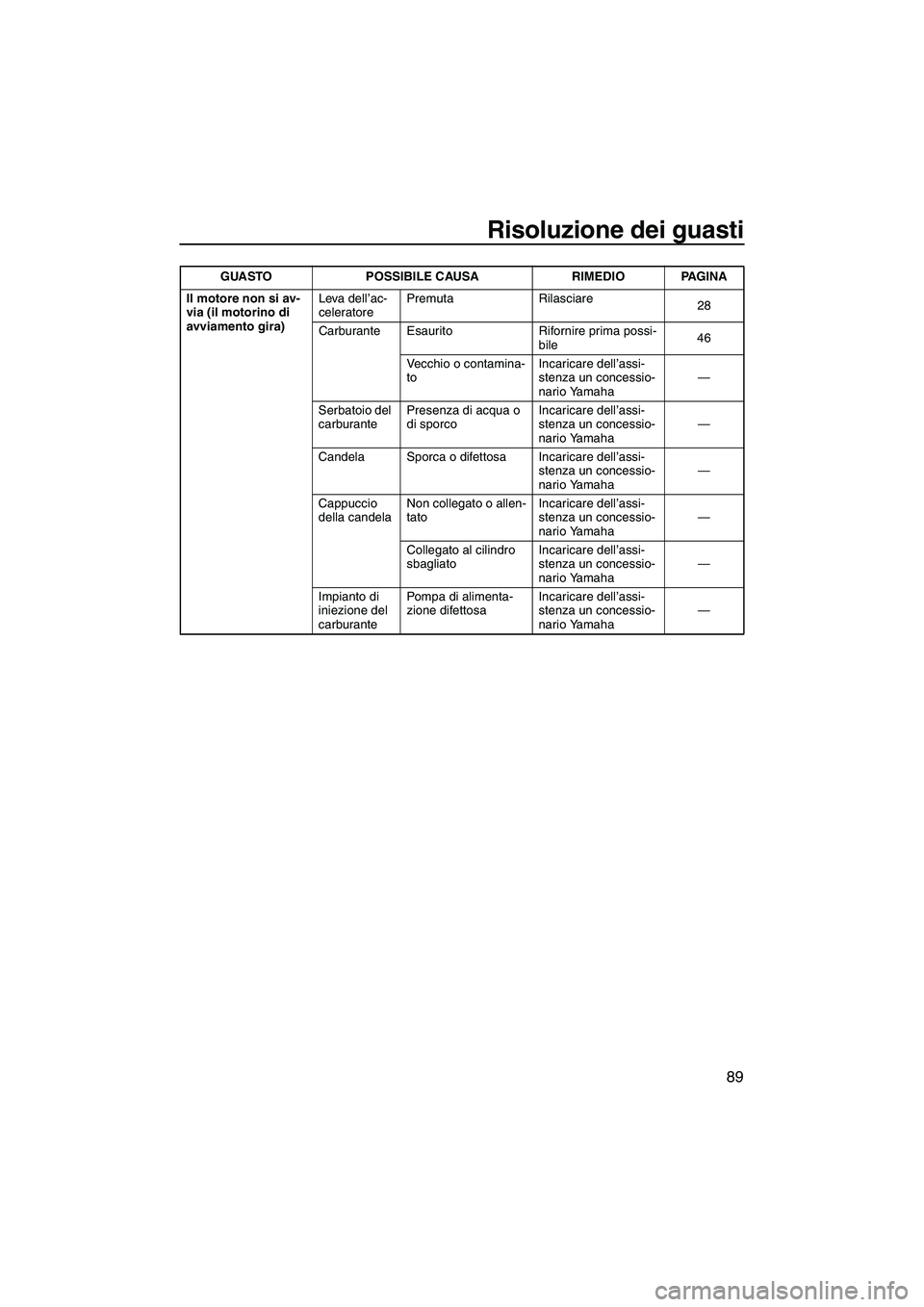

Risoluzione dei guasti
89
Il motore non si av-
via (il motorino di
avviamento gira)Leva dell’ac-
celeratorePremuta Rilasciare
28
Carburante Esaurito Rifornire prima possi-
bile46
Vecchio o contamina-
toIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Serbatoio del
carburantePresenza di acqua o
di sporcoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Candela Sporca o difettosa Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cappuccio
della candelaNon collegato o allen-
tatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Collegato al cilindro
sbagliatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Impianto di
iniezione del
carburantePompa di alimenta-
zione difettosaIncaricare dell’assi-
stenza un concessio-
nario Yamaha— GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF2N70H0.book Page 89 Thursday, October 8, 2009 1:26 PM

Risoluzione dei guasti
90
Il motore gira in
modo irregolare o si
spegneCarburante Esaurito Rifornire prima possi-
bile46
Vecchio o contamina-
toIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Serbatoio del
carburantePresenza di acqua o
di sporcoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Candela Sporca o difettosa Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Grado termico errato Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Distanza elettrodi er-
rataIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cappuccio
della candelaNon collegato o allen-
tatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Fessurato, con strap-
pi o danneggiatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cablaggio
elettricoCollegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Impianto di
iniezione del
carburanteIniettori guasti o inta-
satiIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Spia di allarme o
simbolo lampeg-
giante o acceso a
luce fissaLivello carbu-
ranteEsaurito Rifornire prima possi-
bile46
Spia di allar-
me pressio-
ne olioCalo della pressione
dell’olioIncaricare dell’assi-
stenza un concessio-
nario Yamaha38
Surriscalda-
mento del
motorePresa d’acqua
dell’idrogetto intasataPulire
92
Spia di allar-
me controllo
motoreSensori difettosi Incaricare dell’assi-
stenza un concessio-
nario Yamaha39 GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF2N70H0.book Page 90 Thursday, October 8, 2009 1:26 PM

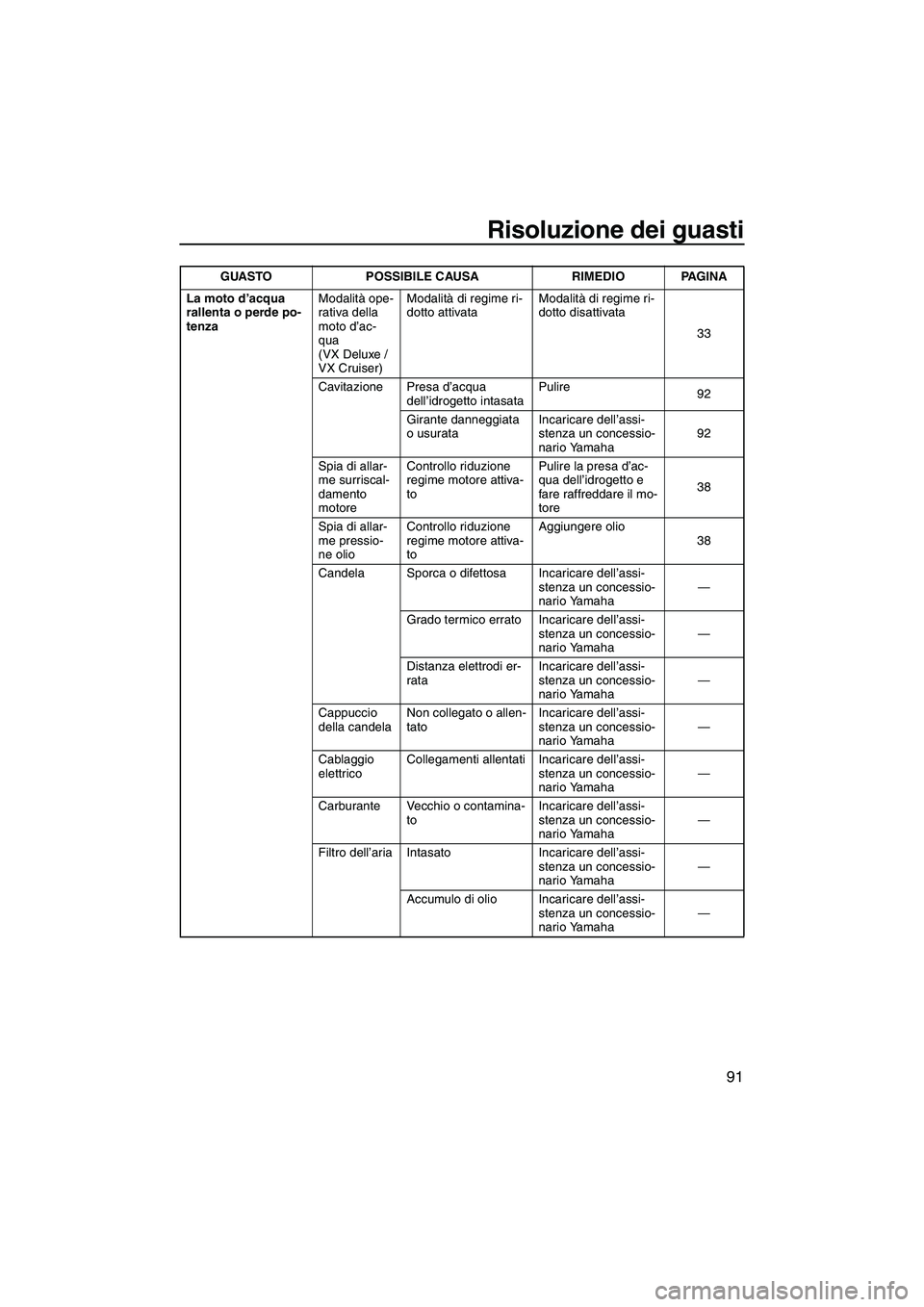

Risoluzione dei guasti
91
La moto d’acqua
rallenta o perde po-
tenzaModalità ope-
rativa della
moto d’ac-
qua
(VX Deluxe /
VX Cruiser)Modalità di regime ri-
dotto attivataModalità di regime ri-
dotto disattivata
33
Cavitazione Presa d’acqua
dell’idrogetto intasataPulire
92
Girante danneggiata
o usurataIncaricare dell’assi-
stenza un concessio-
nario Yamaha92
Spia di allar-
me surriscal-
damento
motoreControllo riduzione
regime motore attiva-
toPulire la presa d’ac-
qua dell’idrogetto e
fare raffreddare il mo-
tore38
Spia di allar-
me pressio-
ne olioControllo riduzione
regime motore attiva-
toAggiungere olio
38
Candela Sporca o difettosa Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Grado termico errato Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Distanza elettrodi er-
rataIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cappuccio
della candelaNon collegato o allen-
tatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cablaggio
elettricoCollegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Carburante Vecchio o contamina-
toIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Filtro dell’aria Intasato Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Accumulo di olio Incaricare dell’assi-
stenza un concessio-
nario Yamaha— GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF2N70H0.book Page 91 Thursday, October 8, 2009 1:26 PM

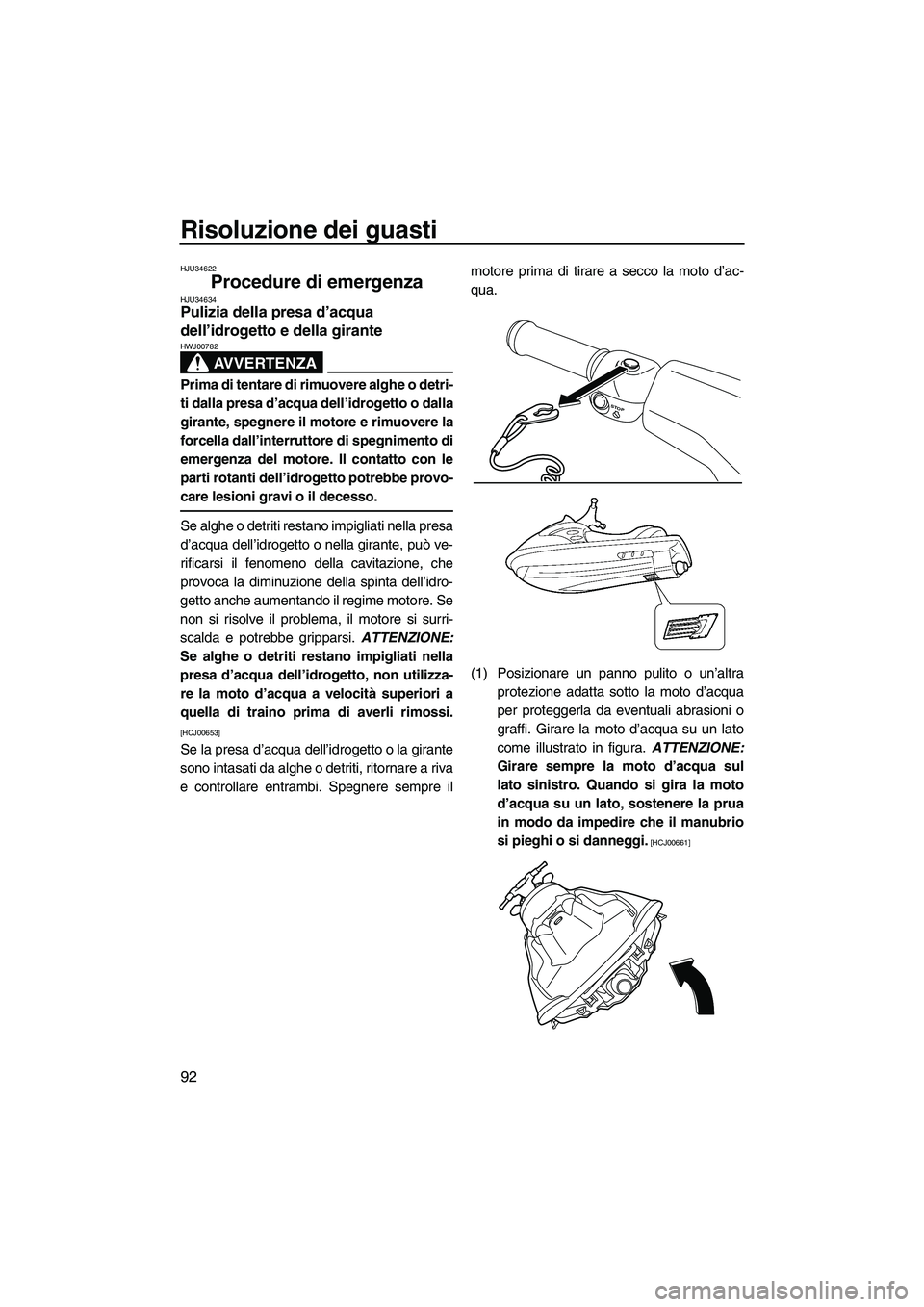

Risoluzione dei guasti
92
HJU34622
Procedure di emergenza HJU34634Pulizia della presa d’acqua
dell’idrogetto e della girante
AVVERTENZA
HWJ00782
Prima di tentare di rimuovere alghe o detri-
ti dalla presa d’acqua dell’idrogetto o dalla
girante, spegnere il motore e rimuovere la
forcella dall’interruttore di spegnimento di
emergenza del motore. Il contatto con le
parti rotanti dell’idrogetto potrebbe provo-
care lesioni gravi o il decesso.
Se alghe o detriti restano impigliati nella presa
d’acqua dell’idrogetto o nella girante, può ve-
rificarsi il fenomeno della cavitazione, che
provoca la diminuzione della spinta dell’idro-
getto anche aumentando il regime motore. Se
non si risolve il problema, il motore si surri-
scalda e potrebbe gripparsi. ATTENZIONE:
Se alghe o detriti restano impigliati nella
presa d’acqua dell’idrogetto, non utilizza-
re la moto d’acqua a velocità superiori a
quella di traino prima di averli rimossi.
[HCJ00653]
Se la presa d’acqua dell’idrogetto o la girante
sono intasati da alghe o detriti, ritornare a riva
e controllare entrambi. Spegnere sempre ilmotore prima di tirare a secco la moto d’ac-
qua.
(1) Posizionare un panno pulito o un’altra
protezione adatta sotto la moto d’acqua
per proteggerla da eventuali abrasioni o
graffi. Girare la moto d’acqua su un lato
come illustrato in figura. ATTENZIONE:
Girare sempre la moto d’acqua sul
lato sinistro. Quando si gira la moto
d’acqua su un lato, sostenere la prua
in modo da impedire che il manubrio
si pieghi o si danneggi.
[HCJ00661]
STOP
UF2N70H0.book Page 92 Thursday, October 8, 2009 1:26 PM

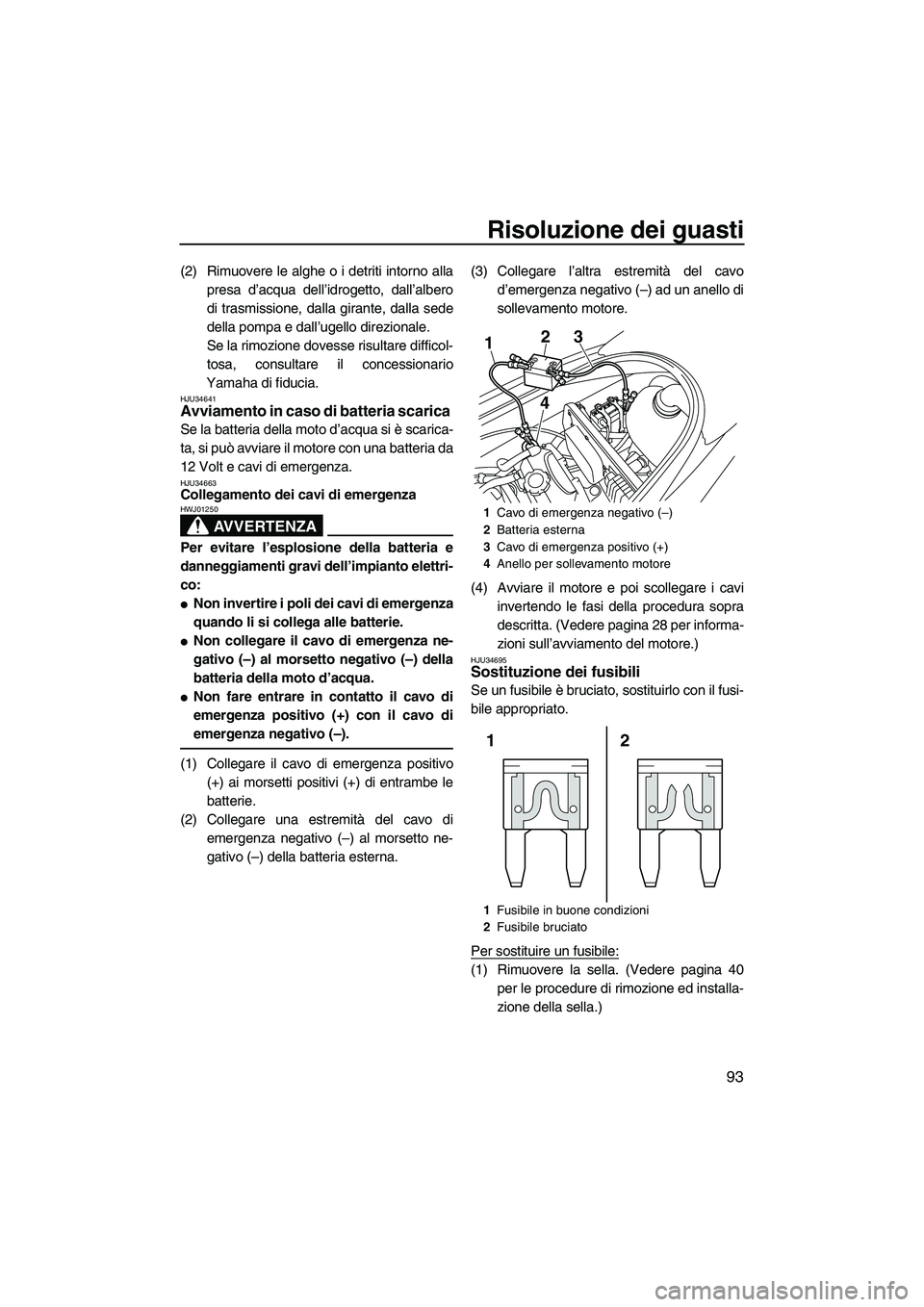

Risoluzione dei guasti
93
(2) Rimuovere le alghe o i detriti intorno alla
presa d’acqua dell’idrogetto, dall’albero
di trasmissione, dalla girante, dalla sede
della pompa e dall’ugello direzionale.
Se la rimozione dovesse risultare difficol-
tosa, consultare il concessionario
Yamaha di fiducia.
HJU34641Avviamento in caso di batteria scarica
Se la batteria della moto d’acqua si è scarica-
ta, si può avviare il motore con una batteria da
12 Volt e cavi di emergenza.
HJU34663Collegamento dei cavi di emergenza
AVVERTENZA
HWJ01250
Per evitare l’esplosione della batteria e
danneggiamenti gravi dell’impianto elettri-
co:

Non invertire i poli dei cavi di emergenza
quando li si collega alle batterie.

Non collegare il cavo di emergenza ne-
gativo (–) al morsetto negativo (–) della
batteria della moto d’acqua.

Non fare entrare in contatto il cavo di
emergenza positivo (+) con il cavo di
emergenza negativo (–).
(1) Collegare il cavo di emergenza positivo
(+) ai morsetti positivi (+) di entrambe le
batterie.
(2) Collegare una estremità del cavo di
emergenza negativo (–) al morsetto ne-
gativo (–) della batteria esterna.(3) Collegare l’altra estremità del cavo
d’emergenza negativo (–) ad un anello di
sollevamento motore.
(4) Avviare il motore e poi scollegare i cavi
invertendo le fasi della procedura sopra
descritta. (Vedere pagina 28 per informa-
zioni sull’avviamento del motore.)
HJU34695Sostituzione dei fusibili
Se un fusibile è bruciato, sostituirlo con il fusi-
bile appropriato.
Per sostituire un fusibile:
(1) Rimuovere la sella. (Vedere pagina 40
per le procedure di rimozione ed installa-
zione della sella.)
1Cavo di emergenza negativo (–)
2Batteria esterna
3Cavo di emergenza positivo (+)
4Anello per sollevamento motore
1Fusibile in buone condizioni
2Fusibile bruciato
1
43
2
2 1
UF2N70H0.book Page 93 Thursday, October 8, 2009 1:26 PM

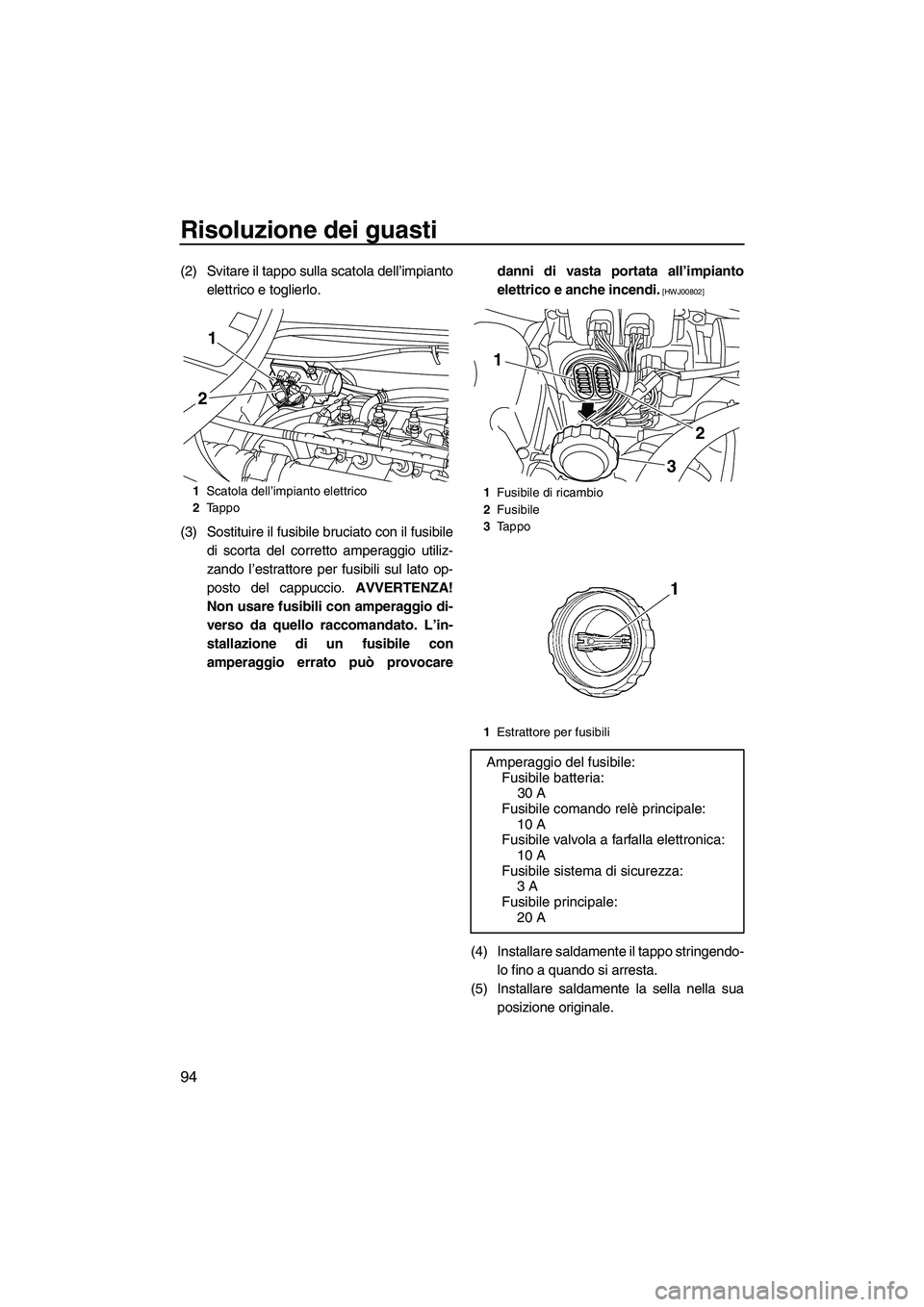

Risoluzione dei guasti
94
(2) Svitare il tappo sulla scatola dell’impianto
elettrico e toglierlo.
(3) Sostituire il fusibile bruciato con il fusibile
di scorta del corretto amperaggio utiliz-
zando l’estrattore per fusibili sul lato op-
posto del cappuccio. AVVERTENZA!
Non usare fusibili con amperaggio di-
verso da quello raccomandato. L’in-
stallazione di un fusibile con
amperaggio errato può provocaredanni di vasta portata all’impianto
elettrico e anche incendi.
[HWJ00802]
(4) Installare saldamente il tappo stringendo-
lo fino a quando si arresta.
(5) Installare saldamente la sella nella sua
posizione originale.
1Scatola dell’impianto elettrico
2Tappo
1
2
1Fusibile di ricambio
2Fusibile
3Ta p p o
1Estrattore per fusibili
Amperaggio del fusibile:
Fusibile batteria:
30 A
Fusibile comando relè principale:
10 A
Fusibile valvola a farfalla elettronica:
10 A
Fusibile sistema di sicurezza:
3 A
Fusibile principale:
20 A
1
32
UF2N70H0.book Page 94 Thursday, October 8, 2009 1:26 PM

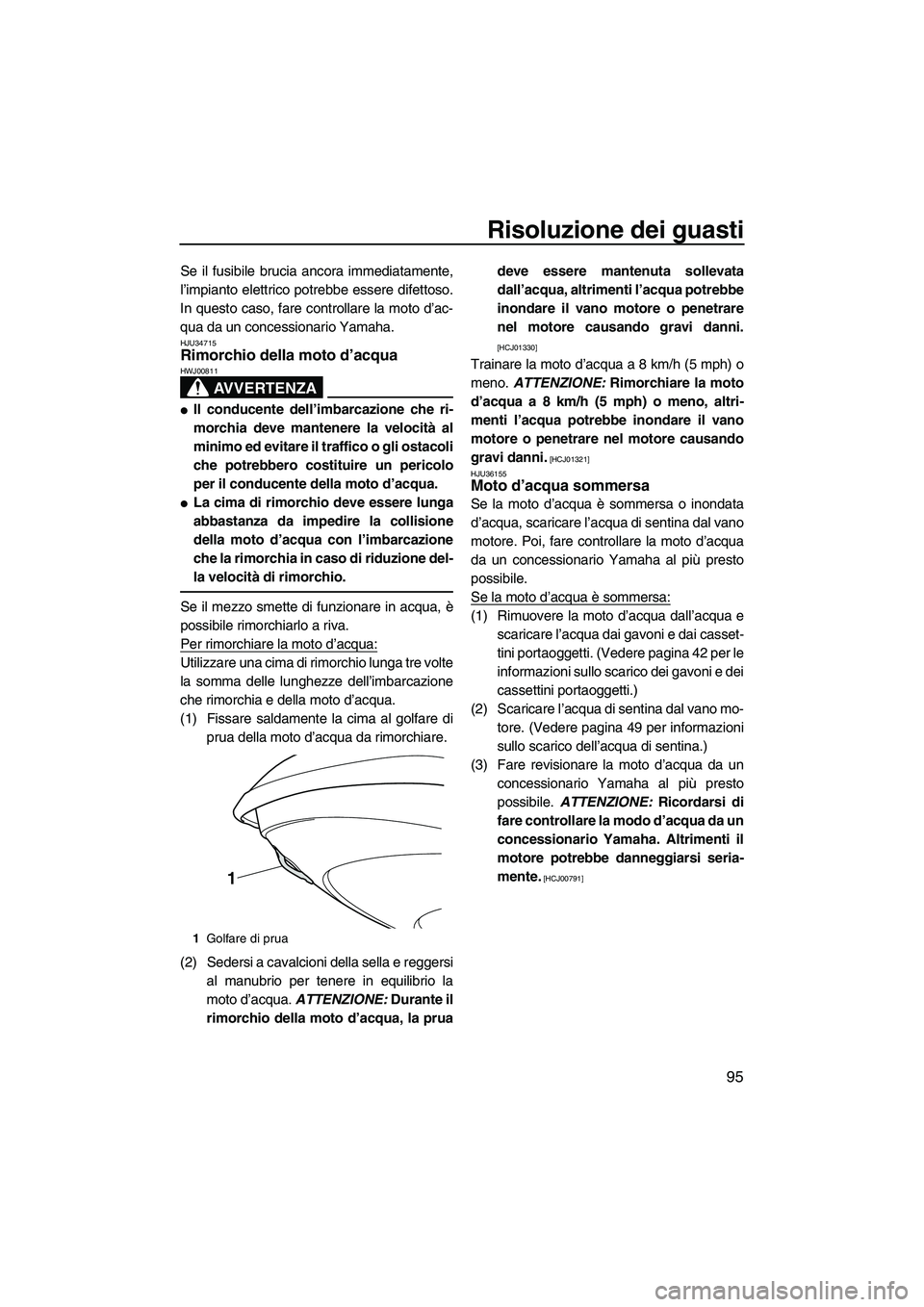

Risoluzione dei guasti
95
Se il fusibile brucia ancora immediatamente,
l’impianto elettrico potrebbe essere difettoso.
In questo caso, fare controllare la moto d’ac-
qua da un concessionario Yamaha.
HJU34715Rimorchio della moto d’acqua
AVVERTENZA
HWJ00811

Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli
che potrebbero costituire un pericolo
per il conducente della moto d’acqua.

La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Per rimorchiare la moto d’acqua:
Utilizzare una cima di rimorchio lunga tre volte
la somma delle lunghezze dell’imbarcazione
che rimorchia e della moto d’acqua.
(1) Fissare saldamente la cima al golfare di
prua della moto d’acqua da rimorchiare.
(2) Sedersi a cavalcioni della sella e reggersi
al manubrio per tenere in equilibrio la
moto d’acqua. ATTENZIONE: Durante il
rimorchio della moto d’acqua, la pruadeve essere mantenuta sollevata
dall’acqua, altrimenti l’acqua potrebbe
inondare il vano motore o penetrare
nel motore causando gravi danni.
[HCJ01330]
Trainare la moto d’acqua a 8 km/h (5 mph) o
meno. ATTENZIONE: Rimorchiare la moto
d’acqua a 8 km/h (5 mph) o meno, altri-
menti l’acqua potrebbe inondare il vano
motore o penetrare nel motore causando
gravi danni.
[HCJ01321]
HJU36155
Moto d’acqua sommersa
Se la moto d’acqua è sommersa o inondata
d’acqua, scaricare l’acqua di sentina dal vano
motore. Poi, fare controllare la moto d’acqua
da un concessionario Yamaha al più presto
possibile.
Se la moto d’acqua è sommersa:
(1) Rimuovere la moto d’acqua dall’acqua e
scaricare l’acqua dai gavoni e dai casset-
tini portaoggetti. (Vedere pagina 42 per le
informazioni sullo scarico dei gavoni e dei
cassettini portaoggetti.)
(2) Scaricare l’acqua di sentina dal vano mo-
tore. (Vedere pagina 49 per informazioni
sullo scarico dell’acqua di sentina.)
(3) Fare revisionare la moto d’acqua da un
concessionario Yamaha al più presto
possibile. ATTENZIONE: Ricordarsi di
fare controllare la modo d’acqua da un
concessionario Yamaha. Altrimenti il
motore potrebbe danneggiarsi seria-
mente.
[HCJ00791]
1Golfare di prua
1
UF2N70H0.book Page 95 Thursday, October 8, 2009 1:26 PM

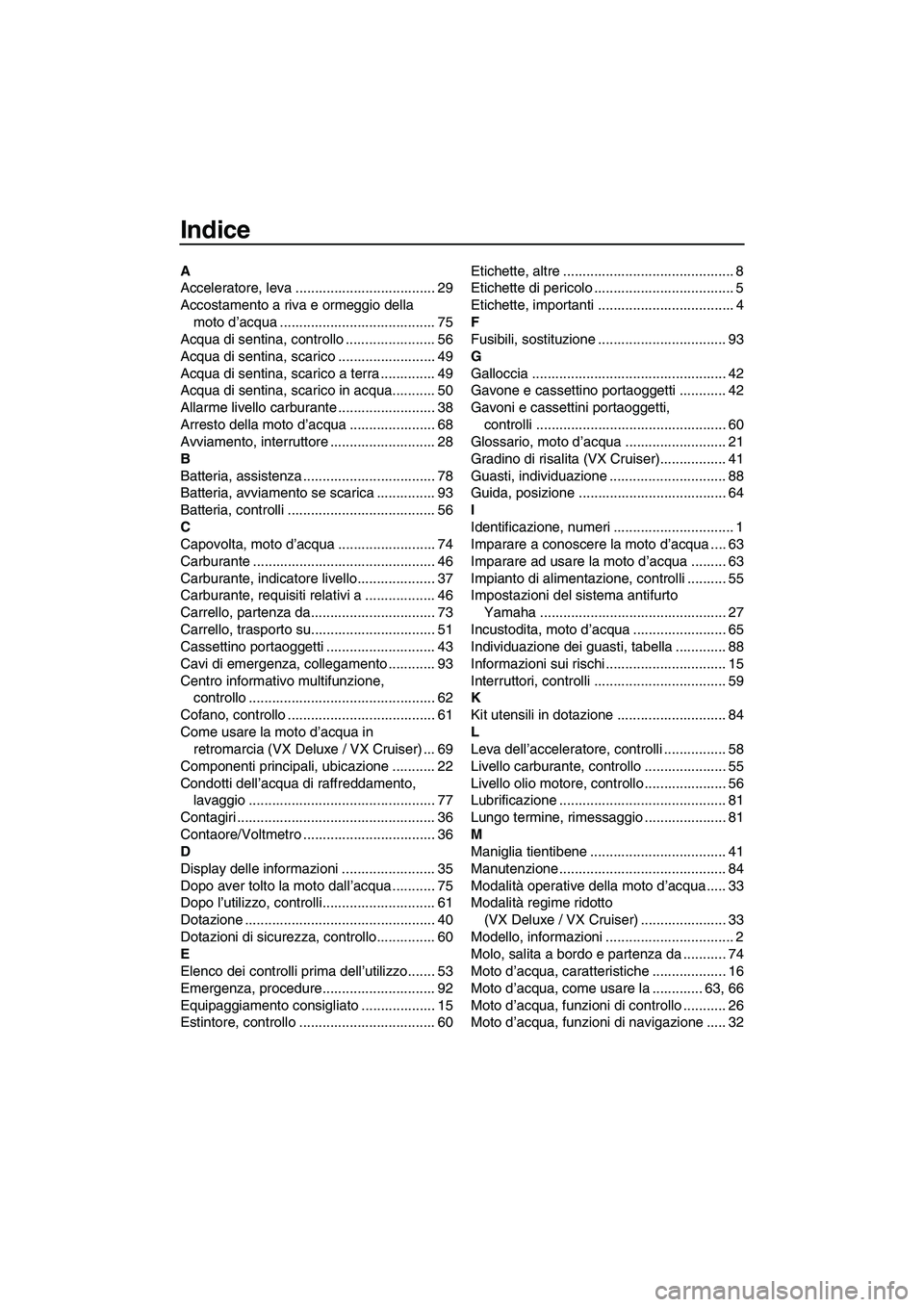

Indice
A
Acceleratore, leva .................................... 29
Accostamento a riva e ormeggio della
moto d’acqua ........................................ 75
Acqua di sentina, controllo ....................... 56
Acqua di sentina, scarico ......................... 49
Acqua di sentina, scarico a terra .............. 49
Acqua di sentina, scarico in acqua........... 50
Allarme livello carburante ......................... 38
Arresto della moto d’acqua ...................... 68
Avviamento, interruttore ........................... 28
B
Batteria, assistenza .................................. 78
Batteria, avviamento se scarica ............... 93
Batteria, controlli ...................................... 56
C
Capovolta, moto d’acqua ......................... 74
Carburante ............................................... 46
Carburante, indicatore livello.................... 37
Carburante, requisiti relativi a .................. 46
Carrello, partenza da................................ 73
Carrello, trasporto su................................ 51
Cassettino portaoggetti ............................ 43
Cavi di emergenza, collegamento ............ 93
Centro informativo multifunzione,
controllo ................................................ 62
Cofano, controllo ...................................... 61
Come usare la moto d’acqua in
retromarcia (VX Deluxe / VX Cruiser) ... 69
Componenti principali, ubicazione ........... 22
Condotti dell’acqua di raffreddamento,
lavaggio ................................................ 77
Contagiri ................................................... 36
Contaore/Voltmetro .................................. 36
D
Display delle informazioni ........................ 35
Dopo aver tolto la moto dall’acqua ........... 75
Dopo l’utilizzo, controlli............................. 61
Dotazione ................................................. 40
Dotazioni di sicurezza, controllo............... 60
E
Elenco dei controlli prima dell’utilizzo....... 53
Emergenza, procedure............................. 92
Equipaggiamento consigliato ................... 15
Estintore, controllo ................................... 60Etichette, altre ............................................ 8
Etichette di pericolo .................................... 5
Etichette, importanti ................................... 4
F
Fusibili, sostituzione ................................. 93
G
Galloccia .................................................. 42
Gavone e cassettino portaoggetti ............ 42
Gavoni e cassettini portaoggetti,
controlli ................................................. 60
Glossario, moto d’acqua .......................... 21
Gradino di risalita (VX Cruiser)................. 41
Guasti, individuazione .............................. 88
Guida, posizione ...................................... 64
I
Identificazione, numeri ............................... 1
Imparare a conoscere la moto d’acqua .... 63
Imparare ad usare la moto d’acqua ......... 63
Impianto di alimentazione, controlli .......... 55
Impostazioni del sistema antifurto
Yamaha ................................................ 27
Incustodita, moto d’acqua ........................ 65
Individuazione dei guasti, tabella ............. 88
Informazioni sui rischi ............................... 15
Interruttori, controlli .................................. 59
K
Kit utensili in dotazione ............................ 84
L
Leva dell’acceleratore, controlli ................ 58
Livello carburante, controllo ..................... 55
Livello olio motore, controllo ..................... 56
Lubrificazione ........................................... 81
Lungo termine, rimessaggio ..................... 81
M
Maniglia tientibene ................................... 41
Manutenzione........................................... 84
Modalità operative della moto d’acqua ..... 33
Modalità regime ridotto
(VX Deluxe / VX Cruiser) ...................... 33
Modello, informazioni ................................. 2
Molo, salita a bordo e partenza da ........... 74
Moto d’acqua, caratteristiche ................... 16
Moto d’acqua, come usare la ............. 63, 66
Moto d’acqua, funzioni di controllo ........... 26
Moto d’acqua, funzioni di navigazione ..... 32
UF2N70H0.book Page 1 Thursday, October 8, 2009 1:26 PM
