2010 YAMAHA VX Manuale de Empleo (in Spanish)

Resolución de averías
89
El motor funciona
de forma irregular o
se calaCombustible Agotado Repostar lo antes po-
sible46
Sucio o contaminado Hacerlo revisar en un
concesionario
Yamaha—
Depósito de
combustiblePresencia de agua o
suciedadHacerlo revisar en un
concesionario
Yamaha—
Bujía Sucia o defectuosa Hacerlo revisar en un
concesionario
Yamaha—
Gama de temperatu-
ra incorrectaHacerlo revisar en un
concesionario
Yamaha—
Distancia entre elec-
trodos incorrectaHacerlo revisar en un
concesionario
Yamaha—
Tapa de bujía No conectada o floja Hacerlo revisar en un
concesionario
Yamaha—
Agrietada, rota o da-
ñadaHacerlo revisar en un
concesionario
Yamaha—
Cableado
eléctricoConexión suelta Hacerlo revisar en un
concesionario
Yamaha—
Sistema de
inyección de
combustibleInyectores averiados
u obstruidosHacerlo revisar en un
concesionario
Yamaha—
La luz de alarma o
indicador parpa-
dean o se encien-
denNivel de com-
bustibleAgotado Repostar lo antes po-
sible46
Alarma de
presión de
aceiteDisminución de la
presión de aceiteHacerlo revisar en un
concesionario
Yamaha38
Motor reca-
lentadoToma de admisión del
chorro obstruidaLimpiar
91
Alarma de
comproba-
ción del mo-
torSensores averiados Hacerlo revisar en un
concesionario
Yamaha39 PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
UF2N70S0.book Page 89 Thursday, October 8, 2009 1:00 PM

Resolución de averías
90
La moto de agua
pierde velocidad o
potenciaModo de fun-
cionamiento
de la moto de
agua
(VX Deluxe /
VX Cruiser)Función de régimen
bajo de RPM activa-
daDesactivar función de
régimen bajo de RPM
33
Cavitación Toma de admisión del
chorro obstruidaLimpiar
91
Rotor dañado o des-
gastadoHacerlo revisar en un
concesionario
Yamaha91
Alarma de re-
calentamien-
to del motorControl de reducción
del régimen del motor
activadoLimpiar la toma de
admisión del chorro y
enfriar el motor38
Alarma de
presión de
aceiteControl de reducción
del régimen del motor
activadoAñadir aceite
38
Bujía Sucia o defectuosa Hacerlo revisar en un
concesionario
Yamaha—
Gama de temperatu-
ra incorrectaHacerlo revisar en un
concesionario
Yamaha—
Distancia entre elec-
trodos incorrectaHacerlo revisar en un
concesionario
Yamaha—
Tapa de bujía No conectada o floja Hacerlo revisar en un
concesionario
Yamaha—
Cableado
eléctricoConexión suelta Hacerlo revisar en un
concesionario
Yamaha—
Combustible Sucio o contaminado Hacerlo revisar en un
concesionario
Yamaha—
Filtro de aire Obstruido Hacerlo revisar en un
concesionario
Yamaha—
Acumulación de acei-
teHacerlo revisar en un
concesionario
Yamaha— PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
UF2N70S0.book Page 90 Thursday, October 8, 2009 1:00 PM

Resolución de averías
91
SJU34622
Procedimientos de emergencia SJU34634Limpieza de la toma de admisión del
chorro y el rotor
ADVERTENCIA
SWJ00782
Antes de proceder a eliminar las algas o
residuos de la toma de admisión del cho-
rro o de la zona del rotor, pare el motor y
quite la pinza del interruptor de paro de
emergencia. El contacto con las piezas gi-
ratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
Si la toma de admisión del chorro o el rotor se
obstruyen con algas o residuos, puede produ-
cirse cavitación y el empuje disminuirá aun-
que aumente el régimen del motor. Si se
prolonga esta situación, el motor se recalen-
tará y puede averiarse. PRECAUCIÓN: Si
penetran algas o residuos en la toma de
admisión del chorro, navegue al ralentí
hasta que los haya eliminado.
[SCJ00653]
Si detecta algún signo de que la toma de ad-
misión del chorro o el rotor están obstruidos
con algas o residuos, vuelva a tierra y com-pruébelos. Pare siempre el motor antes de
varar la moto de agua.
(1) Coloque una tela o moqueta adecuada
debajo de la moto de agua para proteger-
la de las abrasiones y rayazos. Ladee la
moto de agua sobre su costado como se
muestra. PRECAUCIÓN: Ladee siem-
pre la moto de agua sobre su costado
de babor (izquierda). Al ladear la moto
de agua sobre su costado, sujete la
proa para que el manillar no se doble
o resulte dañado.
[SCJ00661]
STOP
UF2N70S0.book Page 91 Thursday, October 8, 2009 1:00 PM

Resolución de averías
92
(2) Elimine las algas o residuos de la toma
de admisión del chorro, el eje de transmi-
sión, el rotor, la carcasa de la bomba de
chorro y la tobera de propulsión.
Si resulta difícil eliminar los residuos,
consulte a su concesionario Yamaha.
SJU34641Puenteo de la batería
Si se ha descargado la batería de la moto de
agua, puede arrancarse el motor con otra ba-
tería de 12 voltios y cables auxiliares.
SJU34663Conexión de los cables auxiliares
ADVERTENCIA
SWJ01250
Para evitar la explosión de la batería y da-
ños importantes en el sistema eléctrico:

No invierta la polaridad de los cables
auxiliares cuando conecte las dos bate-
rías.

No conecte el cable auxiliar negativo (–)
al terminal negativo (–) de la batería de la
moto de agua.

Evite el contacto del cable auxiliar posi-
tivo (+) con el cable auxiliar negativo (–).
(1) Conecte el cable auxiliar positivo (+) a los
terminales positivos (+) de las dos bate-
rías.
(2) Conecte un extremo del cable auxiliar ne-
gativo (–) al terminal negativo (–) de la
batería auxiliar.(3) Conecte el otro extremo del cable auxiliar
negativo (–) a un soporte del motor.
(4) Arranque el motor y seguidamente des-
conecte los cables auxiliares en el orden
inverso. (Consulte en la página 28 la in-
formación relativa al arranque del motor).
SJU34695Cambio de fusibles
Si se funde un fusible, reemplácelo con el fu-
sible adecuado.
Para cambiar un fusible:
(1) Desmonte el asiento. (Consulte en la pá-
gina 40 las instrucciones de desmontaje
y montaje del asiento).
1Puente negativo (–)
2Batería auxiliar
3Puente positivo (+)
4Gancho del motor
1Fusible en buen estado
2Fusible fundido
1
43
2
2 1
UF2N70S0.book Page 92 Thursday, October 8, 2009 1:00 PM

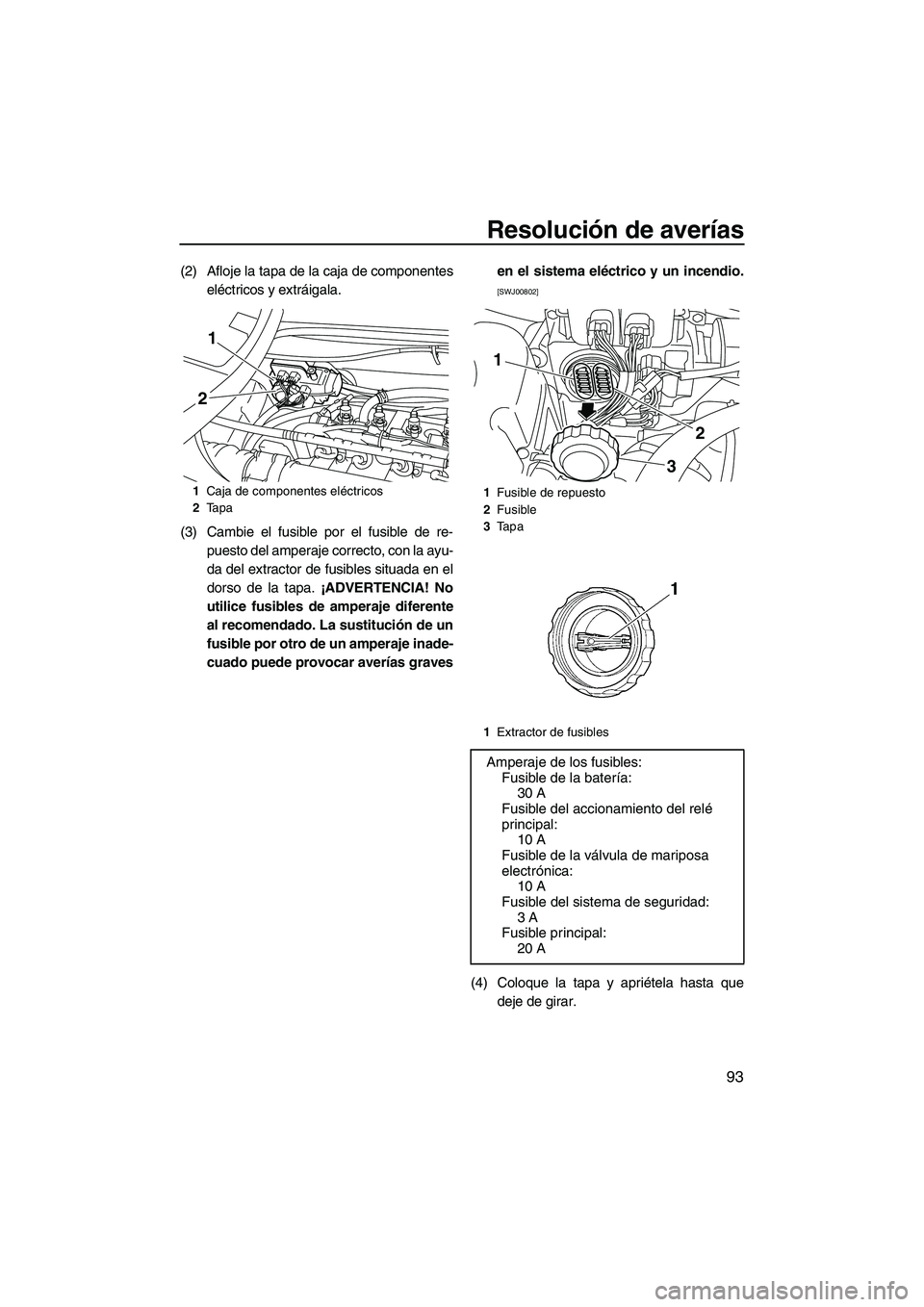

Resolución de averías
93
(2) Afloje la tapa de la caja de componentes
eléctricos y extráigala.
(3) Cambie el fusible por el fusible de re-
puesto del amperaje correcto, con la ayu-
da del extractor de fusibles situada en el
dorso de la tapa. ¡ADVERTENCIA! No
utilice fusibles de amperaje diferente
al recomendado. La sustitución de un
fusible por otro de un amperaje inade-
cuado puede provocar averías gravesen el sistema eléctrico y un incendio.
[SWJ00802]
(4) Coloque la tapa y apriétela hasta que
deje de girar.
1Caja de componentes eléctricos
2Tapa
1
2
1Fusible de repuesto
2Fusible
3Ta p a
1Extractor de fusibles
Amperaje de los fusibles:
Fusible de la batería:
30 A
Fusible del accionamiento del relé
principal:
10 A
Fusible de la válvula de mariposa
electrónica:
10 A
Fusible del sistema de seguridad:
3 A
Fusible principal:
20 A
1
32
UF2N70S0.book Page 93 Thursday, October 8, 2009 1:00 PM

Resolución de averías
94
(5) Sujete bien el asiento en su posición ori-
ginal.
Si el fusible vuelve a fundirse de inmediato, el
sistema eléctrico puede estar defectuoso. En
tal caso, lleve la moto de agua a un concesio-
nario Yamaha.
SJU34715Remolque de la moto de agua
ADVERTENCIA
SWJ00811

El piloto de la embarcación que remolca
debe mantener una velocidad mínima y
evitar el tráfico u obstáculos que pue-
dan poner en peligro al piloto de la moto
de agua.

El cabo de remolque debe ser lo sufi-
cientemente largo para que la moto de
agua no choque con la embarcación que
remolca al reducir esta su velocidad.
Si la moto de agua queda fuera de servicio en
el agua, puede ser remolcada a tierra.
Para remolcar la moto de agua:
El cabo de remolque debe tener una longitud
igual a tres veces la suma de la eslora de la
embarcación que remolca y la de la moto de
agua.
(1) Ate bien el cabo de remolque al pasaca-
bos de proa de la moto que va a remol-
carse.(2) Siéntese a horcajadas en el asiento y su-
jete el manillar para equilibrar la moto de
agua. PRECAUCIÓN: La proa debe
mantenerse fuera del agua durante el
remolque, de lo contrario el agua po-
dría inundar la cámara del motor o in-
troducirse en este y causarle daños
graves.
[SCJ01330]
Se debe remolcar la moto de agua a una ve-
locidad no superior a 8 km/h (5 mph).
PRECAUCIÓN: Remolque la moto de agua
a un máximo de 8 km/h (5 mph); si la re-
molca a una velocidad superior, el agua
puede inundar la cámara del motor o pe-
netrar en el propio motor y provocar ave-
rías graves.
[SCJ01321]
SJU36155
Inmersión de la moto de agua
Si la moto de agua se sumerge totalmente o
se inunda de agua, achique el agua en la sen-
tina de la cámara del motor. Después, lleve
cuanto antes la moto a un concesionario
Yamaha.
Si la moto de agua se ha sumergido:
(1) Saque la moto del agua y achique el
agua de los compartimentos de almace-
namiento. (Consulte en la página 42 la in-
formación relativa a la evacuación de los
pañoles).
(2) Achique el agua en la sentina de la cá-
mara del motor. (Consulte en la página
49 la información relativa a la evacuación
del agua en la sentina).
(3) Lleve a revisar la moto de agua a un con-
cesionario Yamaha lo antes posible.
PRECAUCIÓN: Haga revisar la moto
de agua en un concesionario Yamaha.
De lo contrario, podrían producirse
averías graves en el motor.
[SCJ00791]
1Pasacabos de proa
1
UF2N70S0.book Page 94 Thursday, October 8, 2009 1:00 PM

Índice
A
Aceite del motor ....................................... 48
Aceite del motor y filtro............................. 85
Agua de la sentina, achique ..................... 49
Agua de la sentina, achique a flote .......... 50
Agua de la sentina, achique en tierra....... 49
Agua en la sentina, comprobación ........... 56
Ajustes del sistema de seguridad
Yamaha ................................................ 27
Alarma de comprobación del motor ......... 39
Alarma de nivel de combustible ............... 37
Alarma de presión de aceite .................... 38
Alarma de recalentamiento del motor ...... 38
Almacenamiento prolongado ................... 80
Aprendiendo a pilotar la moto de agua .... 63
Arranque del motor en el agua................. 64
Asidero ..................................................... 41
Asiento ..................................................... 40
B
Batería, comprobación ............................. 56
Batería, cuidados ..................................... 77
Batería, puenteo....................................... 92
Botadura, comprobaciones posteriores ... 61
Botadura, comprobaciones previas.......... 55
Botadura de la moto de agua ................... 64
C
Cables auxiliares, conexión de los ........... 92
Caja de herramientas ............................... 83
Cámara del motor, comprobación ............ 55
Capó, comprobación ................................ 61
Casco y cubierta, comprobación .............. 60
Centro de información multifunción.......... 35
Centro de información multifunción,
comprobación ....................................... 62
Combustible ............................................. 46
Combustible, indicador de nivel de .......... 37
Compartimento de almacenamiento de
proa....................................................... 42
Componentes principales, ubicación ....... 22
Comprobación del mando a distancia
(VX Deluxe / VX Cruiser) ...................... 59
Conozca su moto de agua ....................... 63
Control de la moto de agua, funciones
de .......................................................... 26Cordón de hombre al agua,
comprobación ....................................... 59
Cornamusa............................................... 42
Cuadro de identificación de averías ......... 87
Cuadro de mantenimiento periódico ........ 84
Cuentahoras/voltímetro ............................ 36
Cuidados posteriores a la navegación ..... 76
D
Dejar la moto de agua .............................. 65
Después de sacar la moto del agua......... 75
Disfrute de su moto de agua de forma
responsable .......................................... 19
E
Embarque con tripulantes ........................ 70
Embarque de la moto de agua ................. 69
Embarque e inicio de la navegación
desde un pantalán ................................ 73
Embarque en solitario .............................. 69
Emergencia, procedimientos de............... 91
Engrase .................................................... 80
Equipo ...................................................... 40
Equipo de seguridad, comprobación ........ 60
Escalón del embarque (VX Cruiser) ......... 41
Esquí acuático.......................................... 17
Extintor, comprobación ............................ 60
Extintor, comprobación de la sujeción, la
tapa y la correa ..................................... 60
F
Función de régimen bajo de RPM
(VX Deluxe / VX Cruiser) ...................... 33
Fusibles, cambio de ................................. 92
G
Glosario, moto de agua ............................ 21
Gobierno de la moto de agua................... 66
Guantera .................................................. 43
I
Identificación de averías .......................... 87
Identificación, números de ......................... 1
Inicio de la navegación ............................. 72
Inicio de la navegación desde un
remolque ............................................... 73
Inmersión de la moto de agua .................. 94
Interruptor de arranque ............................ 28
Interruptores, comprobación .................... 59
UF2N70S0.book Page 1 Thursday, October 8, 2009 1:00 PM

Índice
L
Lavado de los conductos de agua de
refrigeración .......................................... 76
Limitaciones a la navegación ................... 11
Limitaciones sobre quién puede pilotar la
moto de agua ........................................ 10
Limpieza ................................................... 80
Limpieza de la moto de agua ................... 77
M
Manejo de la moto de agua...................... 66
Manejo de la moto de agua marcha
atrás (VX Deluxe / VX Cruiser) ............. 68
Manilla del acelerador .............................. 29
Manilla del acelerador, comprobación ..... 59
Mantenimiento.......................................... 83
Modelo, información del ............................. 2
Modos de funcionamiento de la moto de
agua ...................................................... 33
Moto de agua, características de la ......... 15
Moto de agua, funciones .......................... 32
Moto de agua volcada .............................. 73
Motor, comprobación ............................... 56
Motor, interruptor de paro de emergencia
del ......................................................... 28
Motor, interruptor de paro del................... 28
Motor, número de serie del ........................ 1
N
Navegación en presencia de algas .......... 75
Nivel de aceite del motor,
comprobación ....................................... 56
Nivel de combustible, comprobación ....... 55
Número de identificación de la
embarcación (CIN).................................. 1
P
Pañol, comprobación ............................... 60
Pañoles .................................................... 42
Pantalla de información............................ 35
Parada de la moto de agua ...................... 68
Paro del motor.......................................... 65
Peligros, información para evitar.............. 15
Pilotaje de la moto de agua...................... 63
Placa del fabricante.................................... 2
Popa, pasacabos de ................................ 42
Portabebidas ............................................ 44
Posición de pilotaje .................................. 64Previas a la navegación, lista de
comprobaciones ................................... 53
Primario, número de identificación
(ID-PRI) ................................................... 1
Proa, pasacabos de ................................. 41
Prueba de oxidación ................................ 81
Puntos de comprobación antes de la
navegación ........................................... 55
R
Ralentí, comprobación ............................. 62
Recomendado, equipo ............................. 14
Remolque de la moto de agua ................. 94
Requisitos de combustible ....................... 46
Requisitos del aceite del motor ................ 48
Requisitos para navegar .......................... 12
Rodaje del motor ...................................... 52
Rótulos, advertencia .................................. 5
Rótulos, importantes .................................. 4
Rótulos, otros ............................................. 8
S
Seguridad en el mar, normas de .............. 19
Separador de agua .................................. 30
Separador de agua, comprobación .......... 56
Sistema de combustible, comprobación... 55
Sistema de dirección ................................ 29
Sistema de gobierno, comprobación ........ 57
Sistema de marcha atrás, comprobación
(VX Deluxe / VX Cruiser) ...................... 58
Sistema de marcha atrás
(VX Deluxe / VX Cruiser) ...................... 32
Sistema de seguridad Yamaha
(VX Deluxe / VX Cruiser) ...................... 27
Sujeción y cubierta del extintor ................ 44
Surtidor testigo del agua de
refrigeración .......................................... 30
T
Tacómetro ................................................ 36
Tapón de achique de popa,
comprobación ....................................... 61
Testigo de la refrigeración,
comprobación ....................................... 62
Toma de admisión del chorro,
comprobaciones ................................... 61
Toma de admisión del chorro y rotor,
limpieza ................................................. 91
UF2N70S0.book Page 2 Thursday, October 8, 2009 1:00 PM
