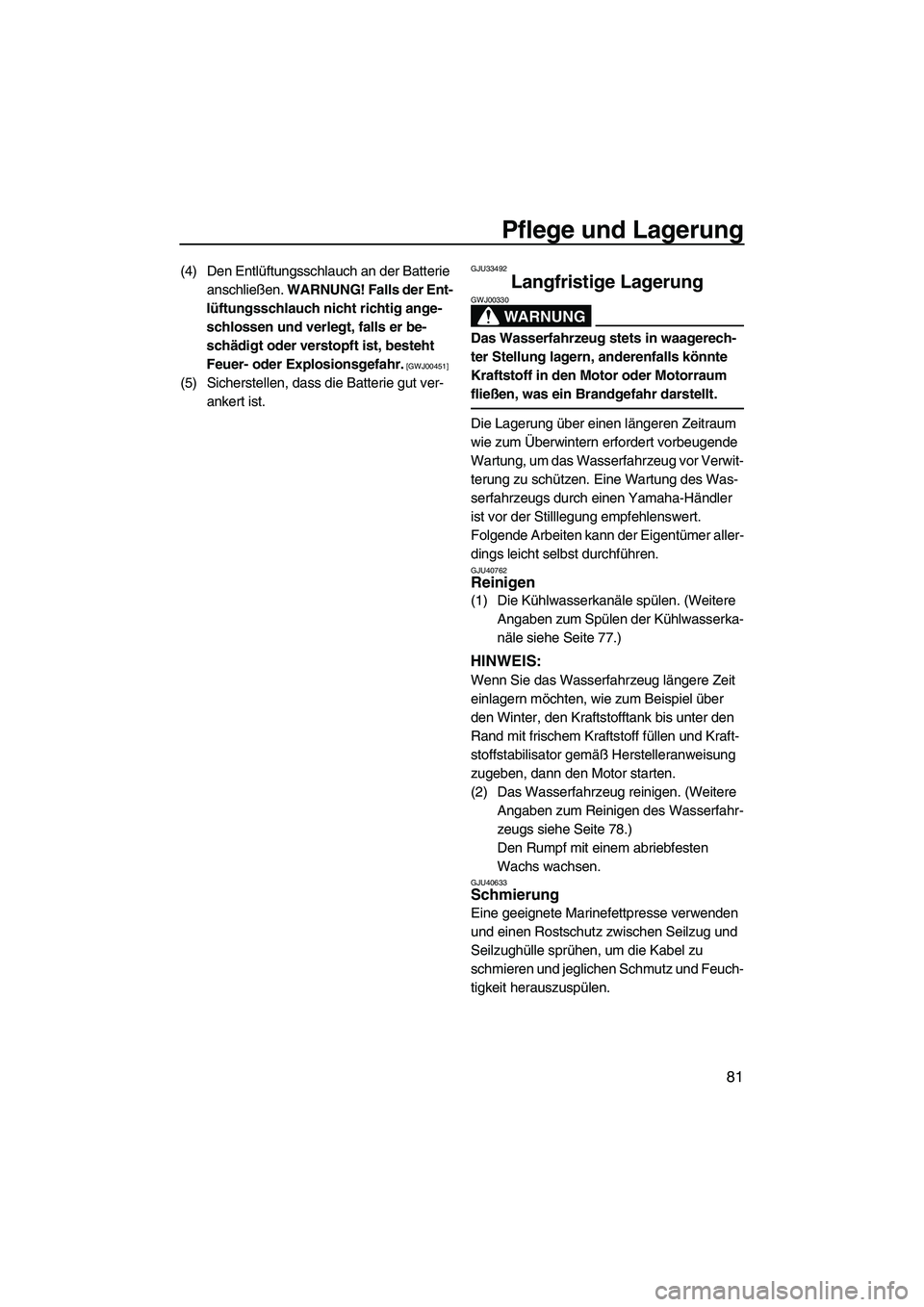

Pflege und Lagerung
81
(4) Den Entlüftungsschlauch an der Batterie
anschließen. WARNUNG! Falls der Ent-
lüftungsschlauch nicht richtig ange-
schlossen und verlegt, falls er be-
schädigt oder verstopft ist, besteht
Feuer- oder Explosionsgefahr.
[GWJ00451]
(5) Sicherstellen, dass die Batterie gut ver-
ankert ist.
GJU33492
Langfristige Lagerung
WARNUNG
GWJ00330
Das Wasserfahrzeug stets in waagerech-
ter Stellung lagern, anderenfalls könnte
Kraftstoff in den Motor oder Motorraum
fließen, was ein Brandgefahr darstellt.
Die Lagerung über einen längeren Zeitraum
wie zum Überwintern erfordert vorbeugende
Wartung, um das Wasserfahrzeug vor Verwit-
terung zu schützen. Eine Wartung des Was-
serfahrzeugs durch einen Yamaha-Händler
ist vor der Stilllegung empfehlenswert.
Folgende Arbeiten kann der Eigentümer aller-
dings leicht selbst durchführen.
GJU40762Reinigen
(1) Die Kühlwasserkanäle spülen. (Weitere
Angaben zum Spülen der Kühlwasserka-
näle siehe Seite 77.)
HINWEIS:
Wenn Sie das Wasserfahrzeug längere Zeit
einlagern möchten, wie zum Beispiel über
den Winter, den Kraftstofftank bis unter den
Rand mit frischem Kraftstoff füllen und Kraft-
stoffstabilisator gemäß Herstelleranweisung
zugeben, dann den Motor starten.
(2) Das Wasserfahrzeug reinigen. (Weitere
Angaben zum Reinigen des Wasserfahr-
zeugs siehe Seite 78.)
Den Rumpf mit einem abriebfesten
Wachs wachsen.
GJU40633Schmierung
Eine geeignete Marinefettpresse verwenden
und einen Rostschutz zwischen Seilzug und
Seilzughülle sprühen, um die Kabel zu
schmieren und jeglichen Schmutz und Feuch-
tigkeit herauszuspülen.
UF2N70G0.book Page 81 Wednesday, October 14, 2009 4:27 PM

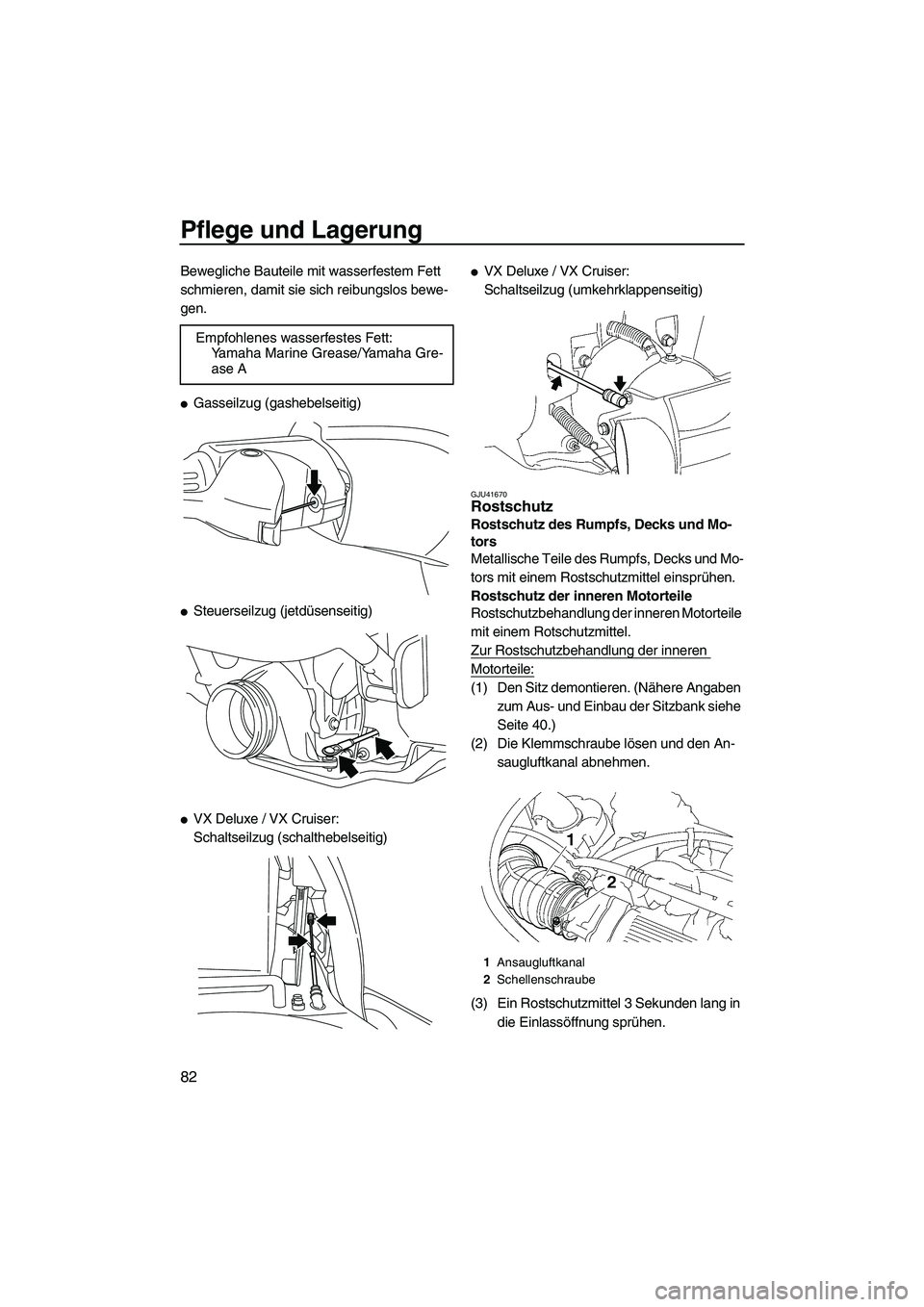

Pflege und Lagerung
82
Bewegliche Bauteile mit wasserfestem Fett
schmieren, damit sie sich reibungslos bewe-
gen.

Gasseilzug (gashebelseitig)

Steuerseilzug (jetdüsenseitig)

VX Deluxe / VX Cruiser:
Schaltseilzug (schalthebelseitig)

VX Deluxe / VX Cruiser:
Schaltseilzug (umkehrklappenseitig)
GJU41670Rostschutz
Rostschutz des Rumpfs, Decks und Mo-
tors
Metallische Teile des Rumpfs, Decks und Mo-
tors mit einem Rostschutzmittel einsprühen.
Rostschutz der inneren Motorteile
Rostschutzbehandlung der inneren Motorteile
mit einem Rotschutzmittel.
Zur Rostschutzbehandlung der inneren
Motorteile:
(1) Den Sitz demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 40.)
(2) Die Klemmschraube lösen und den An-
saugluftkanal abnehmen.
(3) Ein Rostschutzmittel 3 Sekunden lang in
die Einlassöffnung sprühen. Empfohlenes wasserfestes Fett:
Yamaha Marine Grease/Yamaha Gre-
ase A
1Ansaugluftkanal
2Schellenschraube
UF2N70G0.book Page 82 Wednesday, October 14, 2009 4:27 PM

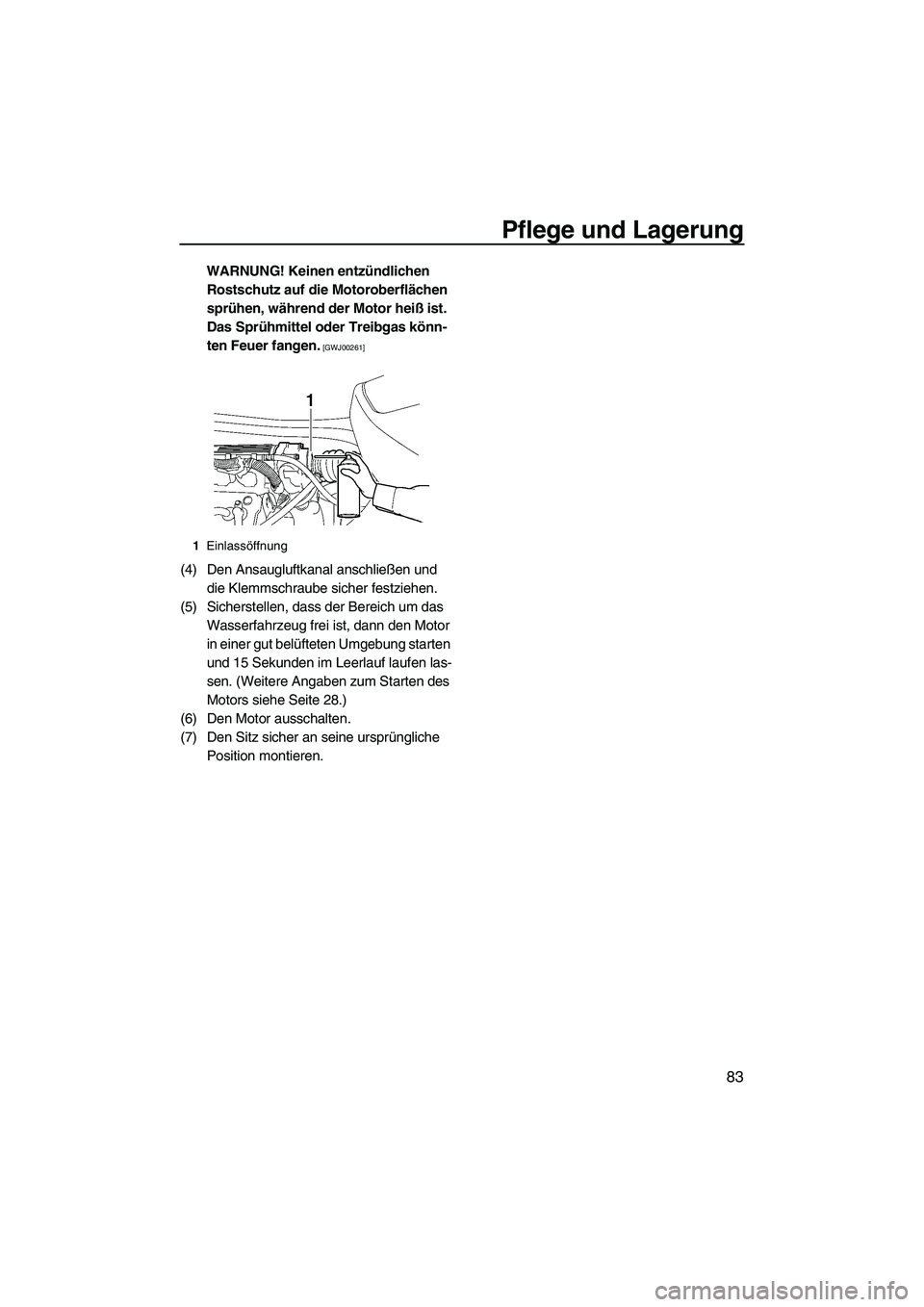

Pflege und Lagerung
83
WARNUNG! Keinen entzündlichen
Rostschutz auf die Motoroberflächen
sprühen, während der Motor heiß ist.
Das Sprühmittel oder Treibgas könn-
ten Feuer fangen.
[GWJ00261]
(4) Den Ansaugluftkanal anschließen und
die Klemmschraube sicher festziehen.
(5) Sicherstellen, dass der Bereich um das
Wasserfahrzeug frei ist, dann den Motor
in einer gut belüfteten Umgebung starten
und 15 Sekunden im Leerlauf laufen las-
sen. (Weitere Angaben zum Starten des
Motors siehe Seite 28.)
(6) Den Motor ausschalten.
(7) Den Sitz sicher an seine ursprüngliche
Position montieren.
1Einlassöffnung
UF2N70G0.book Page 83 Wednesday, October 14, 2009 4:27 PM

Wartungsarbeiten
84
GJU33768
Wartungsarbeiten
Regelmäßige Inspektionen und Schmierung
hält Ihr Wasserfahrzeug im sichersten und ef-
fektivsten Zustand. Daher muss darauf ge-
achtet werden, dass die regelmäßigen War-
tungsarbeiten durchgeführt werden. Die
Sicherheit unterliegt der Verantwortung des
Eigentümers des Wasserfahrzeugs. Die ord-
nungsgemäße Wartung muss durchgeführt
werden, damit Abgaswerte und Geräuschpe-
gel innerhalb der zulässigen Grenzwerte blei-
ben. Die wichtigsten Punkte der Inspektion
und Schmierung des Wasserfahrzeugs wer-
den auf den folgenden Seiten beschrieben.
Originale Yamaha-Ersatzteile und optionales
Zubehör für Ihr Wasserfahrzeug erhalten Sie
von Ihrem Yamaha-Händler.
Denken Sie daran, dass Defekte, die aus der
Montage von Teilen oder Zubehör entstehen,
deren Qualität nicht den Originalteilen von
Yamaha entspricht, nicht von der beschränk-
ten Garantie abgedeckt sind.
Wartung, Austausch und Reparatur des
Abgasreinigungssystems und dessen
Bauteile dürfen von einer Marinemotor-
werkstatt oder von Einzelpersonen ausge-
führt werden. Garantiereparaturen müs-
sen jedoch von einem autorisierten
Yamaha Marine-Händler durchgeführt
werden.
WARNUNG
GWJ00311
Falls nicht anders vorgeschrieben, darauf
achten, dass der Motor bei der Wartung
ausgeschaltet ist. Wenn keine Erfahrung
im Warten von Maschinen besteht, sollte
diese Arbeit von einem Yamaha-Händler
oder einem anderen qualifizierten Mecha-
niker ausgeführt werden.
GJU33802Bordwerkzeug
Dieses Wasserfahrzeug verfügt über einen
Bordwerkzeugsatz. Das Bordwerkzeug in
eine wasserdichte Tasche packen und immer
mitnehmen, wenn das Wasserfahrzeug be-
nutzt wird.
1Werkzeugbeutel
2Schraubenzieher
316-mm-Steckschlüssel
4Schlauchkupplung
510/12-mm-Steckschlüssel
6Zange
7Gabelschlüssel
UF2N70G0.book Page 84 Wednesday, October 14, 2009 4:27 PM

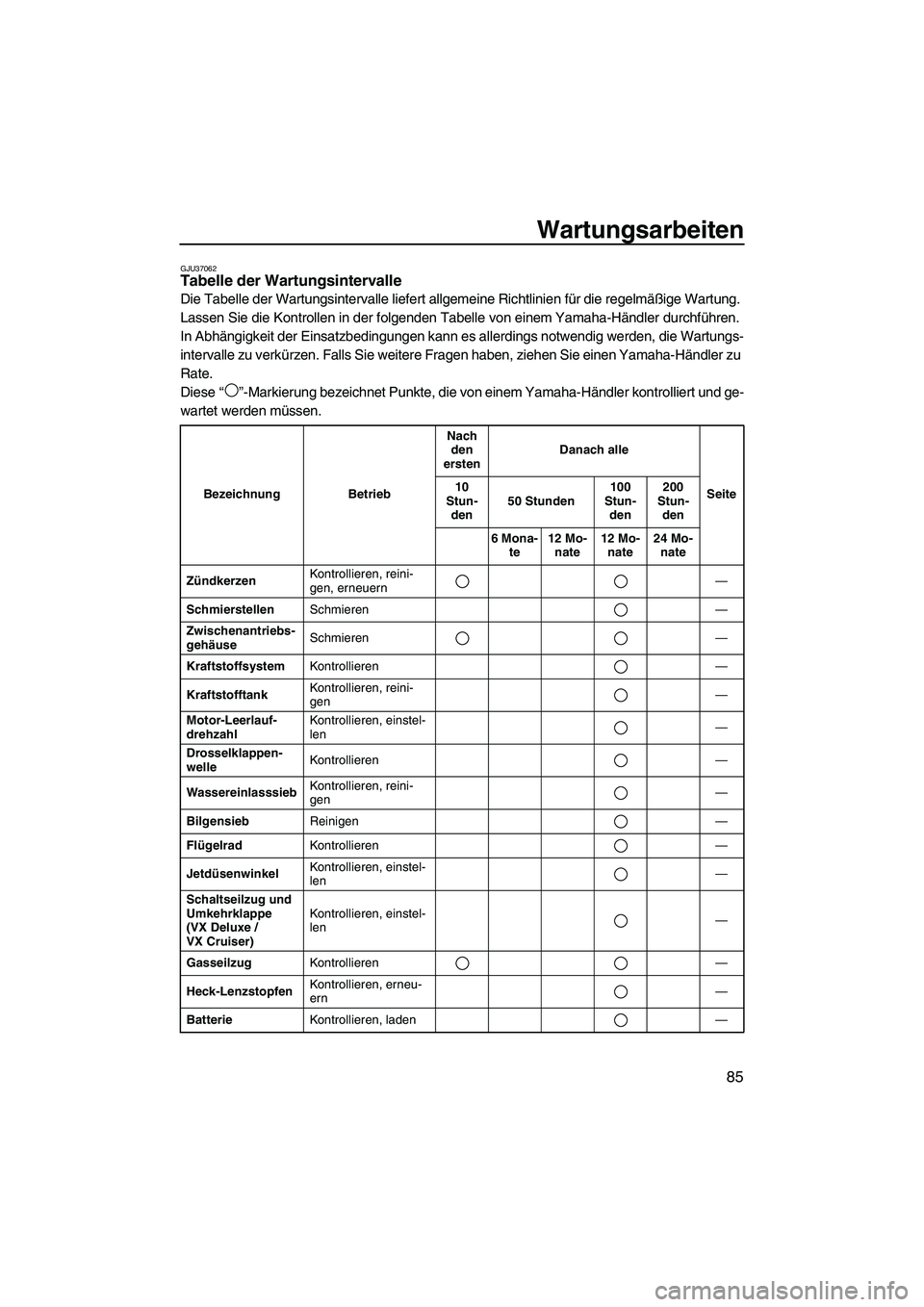

Wartungsarbeiten
85
GJU37062Tabelle der Wartungsintervalle
Die Tabelle der Wartungsintervalle liefert allgemeine Richtlinien für die regelmäßige Wartung.
Lassen Sie die Kontrollen in der folgenden Tabelle von einem Yamaha-Händler durchführen.
In Abhängigkeit der Einsatzbedingungen kann es allerdings notwendig werden, die Wartungs-
intervalle zu verkürzen. Falls Sie weitere Fragen haben, ziehen Sie einen Yamaha-Händler zu
Rate.
Diese“”-Markierung bezeichnet Punkte, die von einem Yamaha-Händler kontrolliert und ge-
wartet werden müssen.
Bezeichnung BetriebNach
den
erstenDanach alle
Seite 10
Stun-
den50 Stunden100
Stun-
den200
Stun-
den
6 Mona-
te12 Mo-
nate12 Mo-
nate24 Mo-
nate
ZündkerzenKontrollieren, reini-
gen, erneuern—
SchmierstellenSchmieren—
Zwischenantriebs-
gehäuseSchmieren—
KraftstoffsystemKontrollieren—
KraftstofftankKontrollieren, reini-
gen—
Motor-Leerlauf-
drehzahlKontrollieren, einstel-
len—
Drosselklappen-
welleKontrollieren—
WassereinlasssiebKontrollieren, reini-
gen—
BilgensiebReinigen—
FlügelradKontrollieren—
JetdüsenwinkelKontrollieren, einstel-
len—
Schaltseilzug und
Umkehrklappe
(VX Deluxe /
VX Cruiser)Kontrollieren, einstel-
len—
GasseilzugKontrollieren—
Heck-LenzstopfenKontrollieren, erneu-
ern—
BatterieKontrollieren, laden—
UF2N70G0.book Page 85 Wednesday, October 14, 2009 4:27 PM

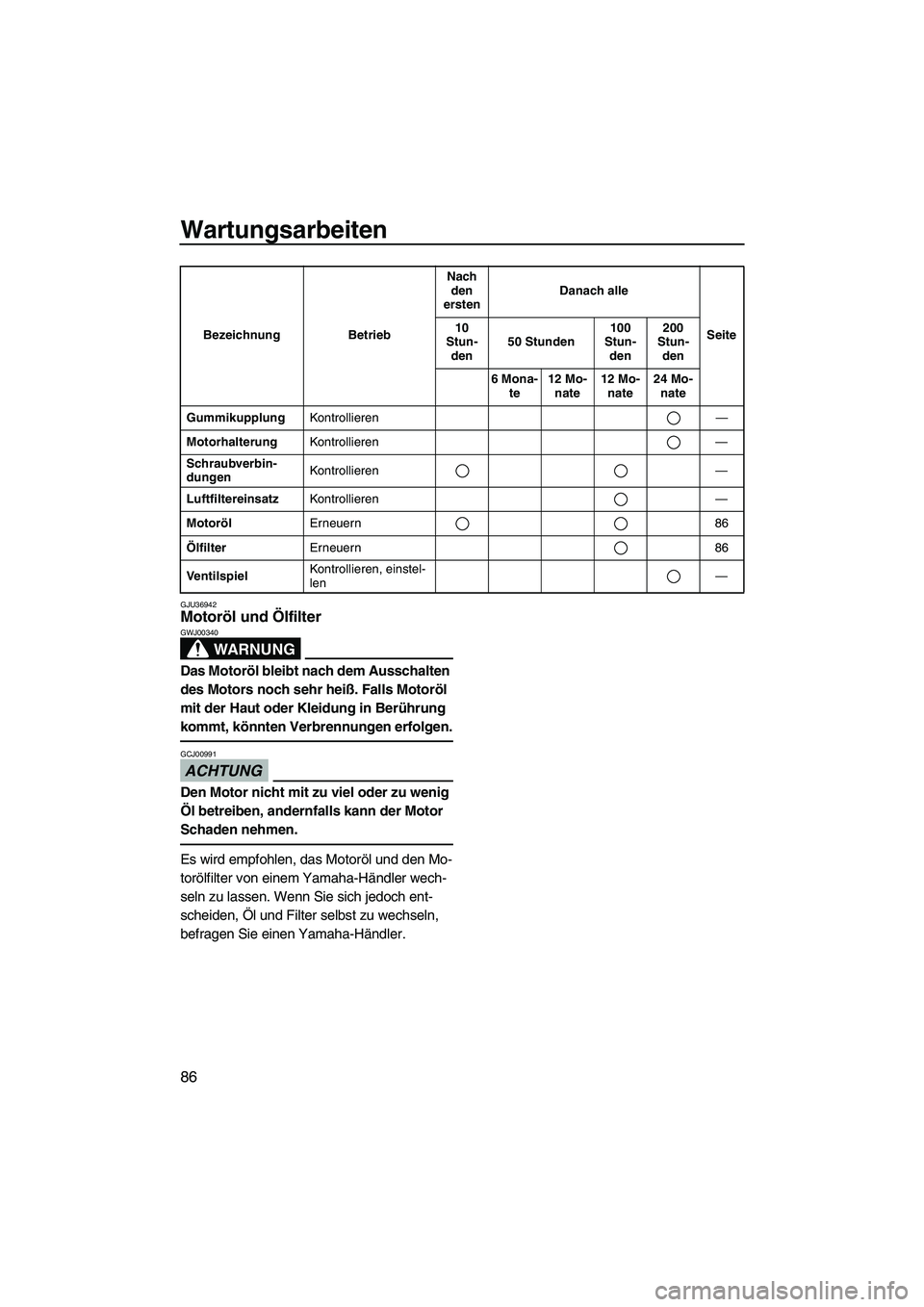

Wartungsarbeiten
86
GJU36942Motoröl und Ölfilter
WARNUNG
GWJ00340
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG
GCJ00991
Den Motor nicht mit zu viel oder zu wenig
Öl betreiben, andernfalls kann der Motor
Schaden nehmen.
Es wird empfohlen, das Motoröl und den Mo-
torölfilter von einem Yamaha-Händler wech-
seln zu lassen. Wenn Sie sich jedoch ent-
scheiden, Öl und Filter selbst zu wechseln,
befragen Sie einen Yamaha-Händler.
GummikupplungKontrollieren—
MotorhalterungKontrollieren—
Schraubverbin-
dungenKontrollieren—
LuftfiltereinsatzKontrollieren—
MotorölErneuern 86
ÖlfilterErneuern 86
VentilspielKontrollieren, einstel-
len— Bezeichnung BetriebNach
den
erstenDanach alle
Seite 10
Stun-
den50 Stunden100
Stun-
den200
Stun-
den
6 Mona-
te12 Mo-
nate12 Mo-
nate24 Mo-
nate
UF2N70G0.book Page 86 Wednesday, October 14, 2009 4:27 PM

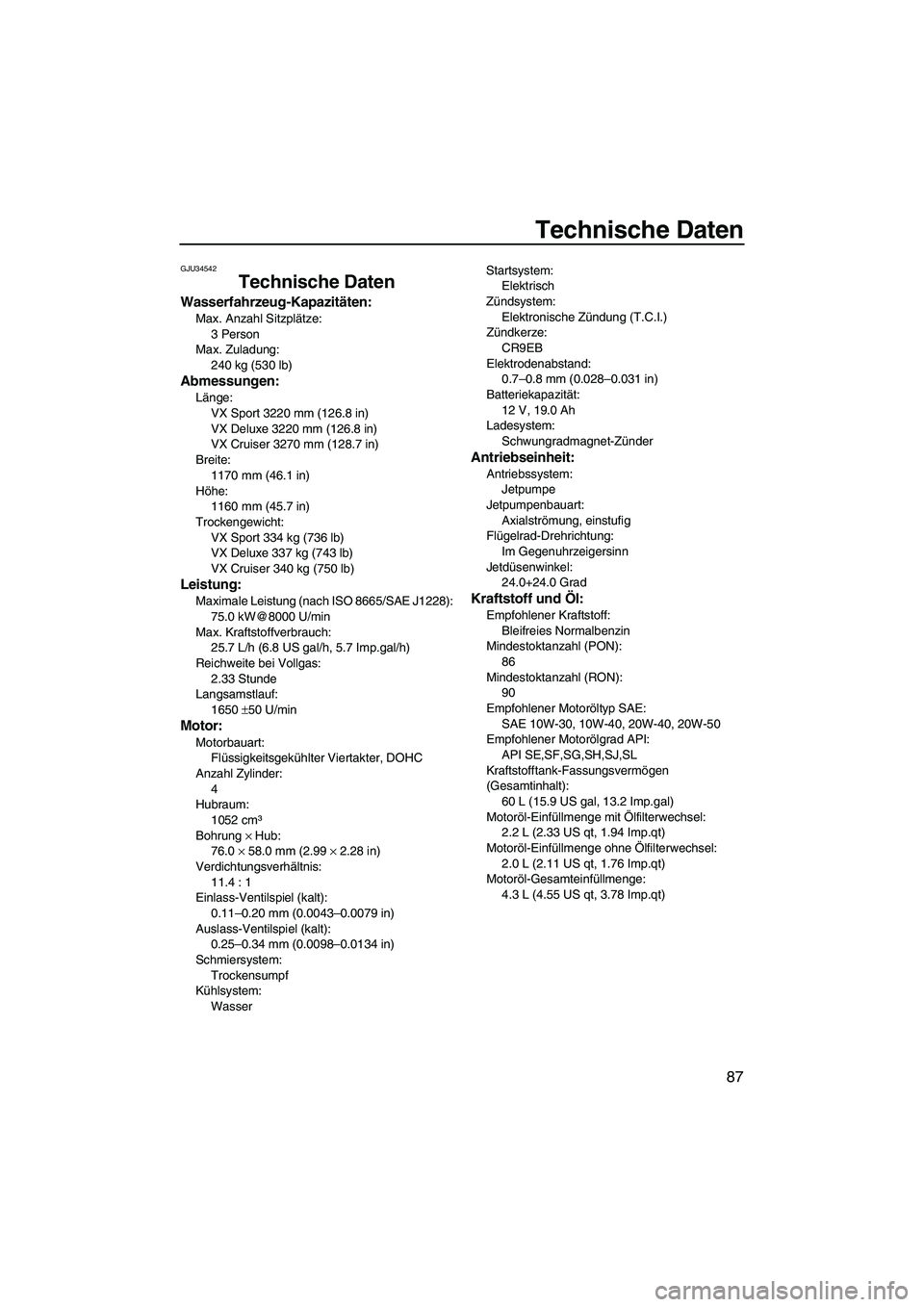

Technische Daten
87
GJU34542
Technische Daten
Wasserfahrzeug-Kapazitäten:
Max. Anzahl Sitzplätze:
3 Person
Max. Zuladung:
240 kg (530 lb)
Abmessungen:
Länge:
VX Sport 3220 mm (126.8 in)
VX Deluxe 3220 mm (126.8 in)
VX Cruiser 3270 mm (128.7 in)
Breite:
1170 mm (46.1 in)
Höhe:
1160 mm (45.7 in)
Trockengewicht:
VX Sport 334 kg (736 lb)
VX Deluxe 337 kg (743 lb)
VX Cruiser 340 kg (750 lb)
Leistung:
Maximale Leistung (nach ISO 8665/SAE J1228):
75.0 kW@8000 U/min
Max. Kraftstoffverbrauch:
25.7 L/h (6.8 US gal/h, 5.7 Imp.gal/h)
Reichweite bei Vollgas:
2.33 Stunde
Langsamstlauf:
1650 ±50 U/min
Motor:
Motorbauart:
Flüssigkeitsgekühlter Viertakter, DOHC
Anzahl Zylinder:
4
Hubraum:
1052 cm³
Bohrung × Hub:
76.0 × 58.0 mm (2.99 × 2.28 in)
Verdichtungsverhältnis:
11.4 : 1
Einlass-Ventilspiel (kalt):
0.11–0.20 mm (0.0043–0.0079 in)
Auslass-Ventilspiel (kalt):
0.25–0.34 mm (0.0098–0.0134 in)
Schmiersystem:
Trockensumpf
Kühlsystem:
WasserStartsystem:
Elektrisch
Zündsystem:
Elektronische Zündung (T.C.I.)
Zündkerze:
CR9EB
Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
Batteriekapazität:
12 V, 19.0 Ah
Ladesystem:
Schwungradmagnet-Zünder
Antriebseinheit:
Antriebssystem:
Jetpumpe
Jetpumpenbauart:
Axialströmung, einstufig
Flügelrad-Drehrichtung:
Im Gegenuhrzeigersinn
Jetdüsenwinkel:
24.0+24.0 Grad
Kraftstoff und Öl:
Empfohlener Kraftstoff:
Bleifreies Normalbenzin
Mindestoktanzahl (PON):
86
Mindestoktanzahl (RON):
90
Empfohlener Motoröltyp SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Empfohlener Motorölgrad API:
API SE,SF,SG,SH,SJ,SL
Kraftstofftank-Fassungsvermögen
(Gesamtinhalt):
60 L (15.9 US gal, 13.2 Imp.gal)
Motoröl-Einfüllmenge mit Ölfilterwechsel:
2.2 L (2.33 US qt, 1.94 Imp.qt)
Motoröl-Einfüllmenge ohne Ölfilterwechsel:
2.0 L (2.11 US qt, 1.76 Imp.qt)
Motoröl-Gesamteinfüllmenge:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2N70G0.book Page 87 Wednesday, October 14, 2009 4:27 PM

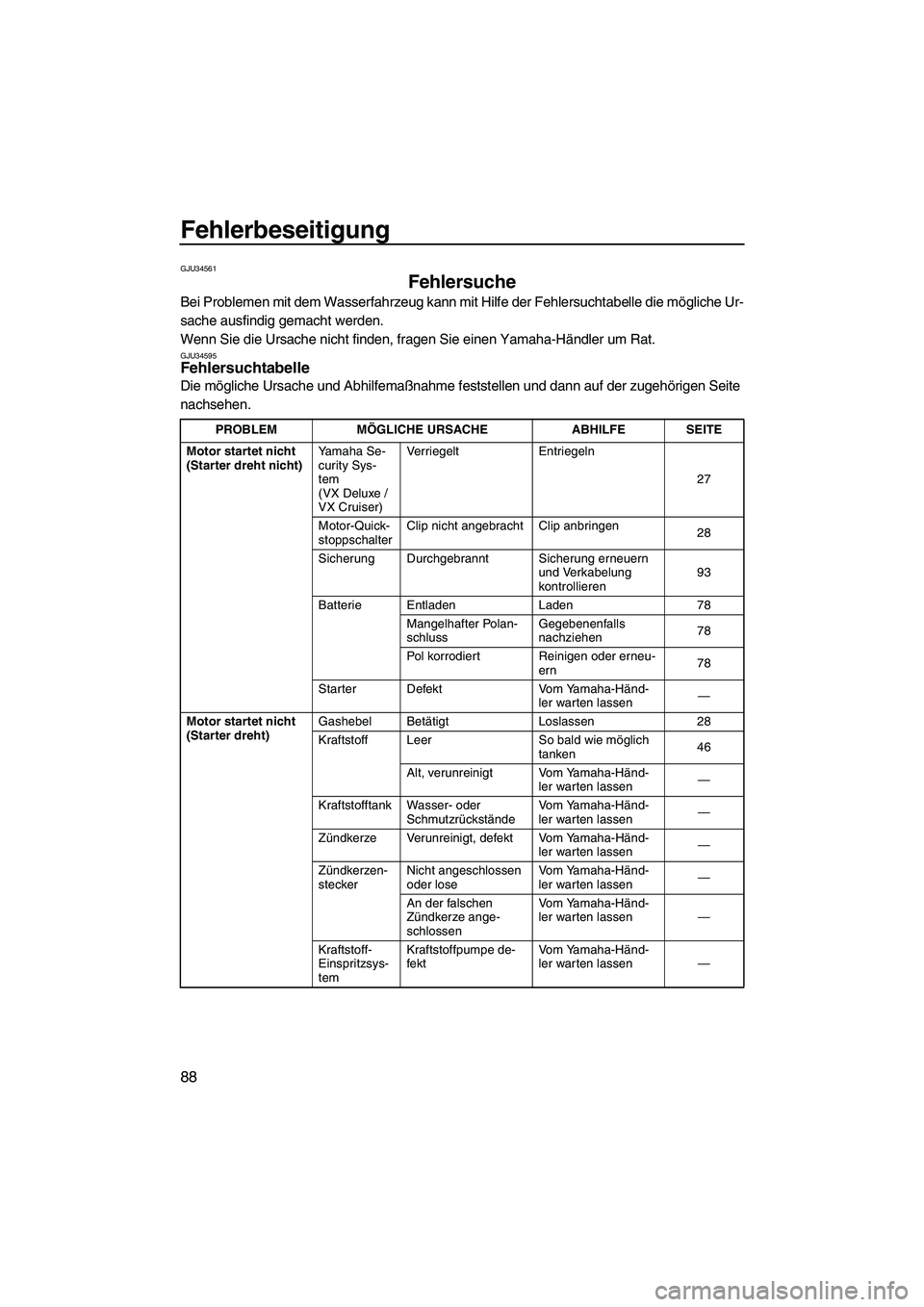

Fehlerbeseitigung
88
GJU34561
Fehlersuche
Bei Problemen mit dem Wasserfahrzeug kann mit Hilfe der Fehlersuchtabelle die mögliche Ur-
sache ausfindig gemacht werden.
Wenn Sie die Ursache nicht finden, fragen Sie einen Yamaha-Händler um Rat.
GJU34595Fehlersuchtabelle
Die mögliche Ursache und Abhilfemaßnahme feststellen und dann auf der zugehörigen Seite
nachsehen.
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
Motor startet nicht
(Starter dreht nicht)Yamaha Se-
curity Sys-
tem
(VX Deluxe /
VX Cruiser)Verriegelt Entriegeln
27
Motor-Quick-
stoppschalterClip nicht angebracht Clip anbringen
28
Sicherung Durchgebrannt Sicherung erneuern
und Verkabelung
kontrollieren93
Batterie Entladen Laden 78
Mangelhafter Polan-
schlussGegebenenfalls
nachziehen78
Pol korrodiert Reinigen oder erneu-
ern78
Starter Defekt Vom Yamaha-Händ-
ler warten lassen—
Motor startet nicht
(Starter dreht)Gashebel Betätigt Loslassen 28
Kraftstoff Leer So bald wie möglich
tanken46
Alt, verunreinigt Vom Yamaha-Händ-
ler warten lassen—
Kraftstofftank Wasser- oder
SchmutzrückständeVom Yamaha-Händ-
ler warten lassen—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ-
ler warten lassen—
Zündkerzen-
steckerNicht angeschlossen
oder loseVom Yamaha-Händ-
ler warten lassen—
An der falschen
Zündkerze ange-
schlossenVom Yamaha-Händ-
ler warten lassen—
Kraftstoff-
Einspritzsys-
temKraftstoffpumpe de-
fektVom Yamaha-Händ-
ler warten lassen—
UF2N70G0.book Page 88 Wednesday, October 14, 2009 4:27 PM
