2010 YAMAHA VMAX Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN

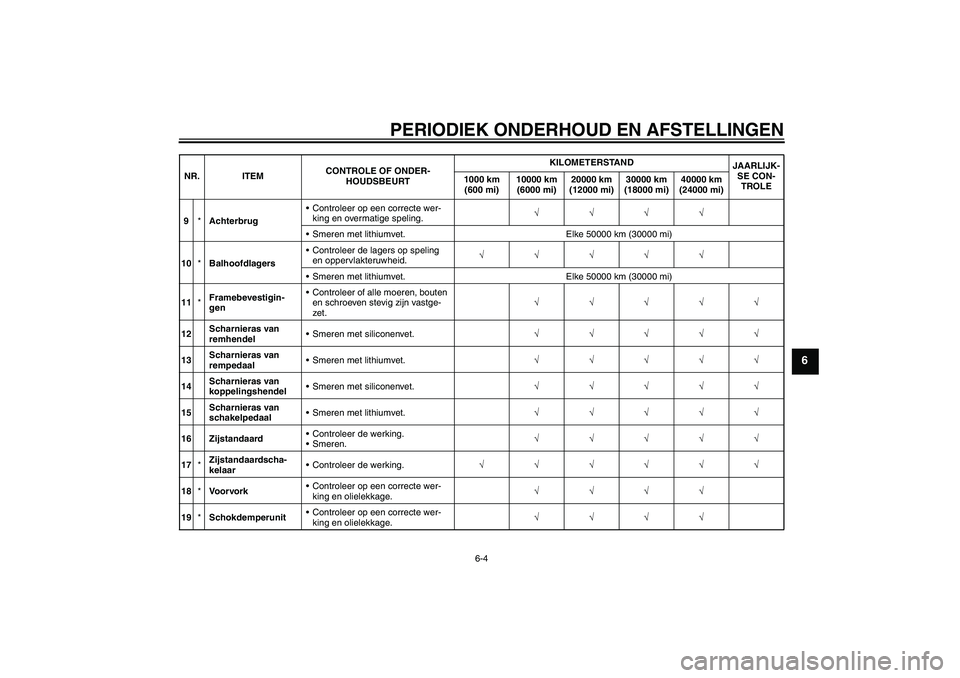

6-4
6
9*AchterbrugControleer op een correcte wer-
king en overmatige speling.√√√√
Smeren met lithiumvet. Elke 50000 km (30000 mi)
10*BalhoofdlagersControleer de lagers op speling
en oppervlakteruwheid.√√√√√
Smeren met lithiumvet. Elke 50000 km (30000 mi)
11*Framebevestigin-
genControleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet.√√√√√
12Scharnieras van
remhendelSmeren met siliconenvet.√√√√√
13Scharnieras van
rempedaalSmeren met lithiumvet.√√√√√
14Scharnieras van
koppelingshendelSmeren met siliconenvet.√√√√√
15Scharnieras van
schakelpedaalSmeren met lithiumvet.√√√√√
16 ZijstandaardControleer de werking.
Smeren.√√√√√
17*Zijstandaardscha-
kelaarControleer de werking.√√√√√√
18*Vo o r v o r kControleer op een correcte wer-
king en olielekkage.√√√√
19*SchokdemperunitControleer op een correcte wer-
king en olielekkage.√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2S3D1D0.book Page 4 Friday, August 7, 2009 1:53 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

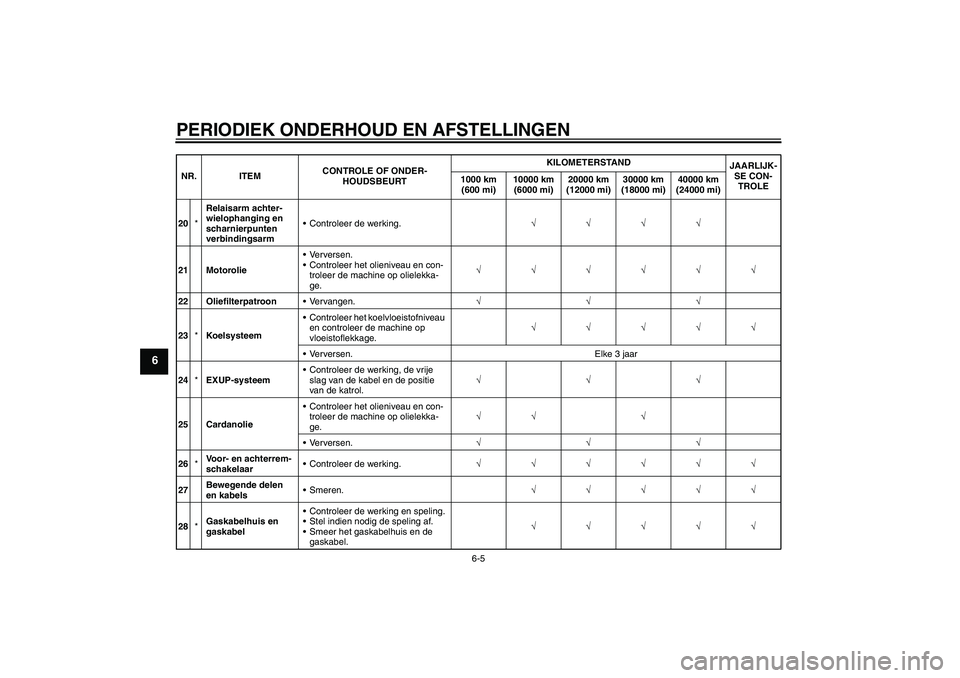

6-5
6
20*Relaisarm achter-
wielophanging en
scharnierpunten
verbindingsarmControleer de werking.√√√√
21 MotorolieVerversen.
Controleer het olieniveau en con-
troleer de machine op olielekka-
ge.√√√√√√
22 OliefilterpatroonVervangen.√√√
23*KoelsysteemControleer het koelvloeistofniveau
en controleer de machine op
vloeistoflekkage.√√√√√
Verversen. Elke 3 jaar
24*EXUP-systeemControleer de werking, de vrije
slag van de kabel en de positie
van de katrol.√√√
25 CardanolieControleer het olieniveau en con-
troleer de machine op olielekka-
ge.√√ √
Verversen.√√√
26*Voor- en achterrem-
schakelaarControleer de werking.√√√√√√
27Bewegende delen
en kabelsSmeren.√√√√√
28*Gaskabelhuis en
gaskabelControleer de werking en speling.
Stel indien nodig de speling af.
Smeer het gaskabelhuis en de
gaskabel.√√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U2S3D1D0.book Page 5 Friday, August 7, 2009 1:53 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

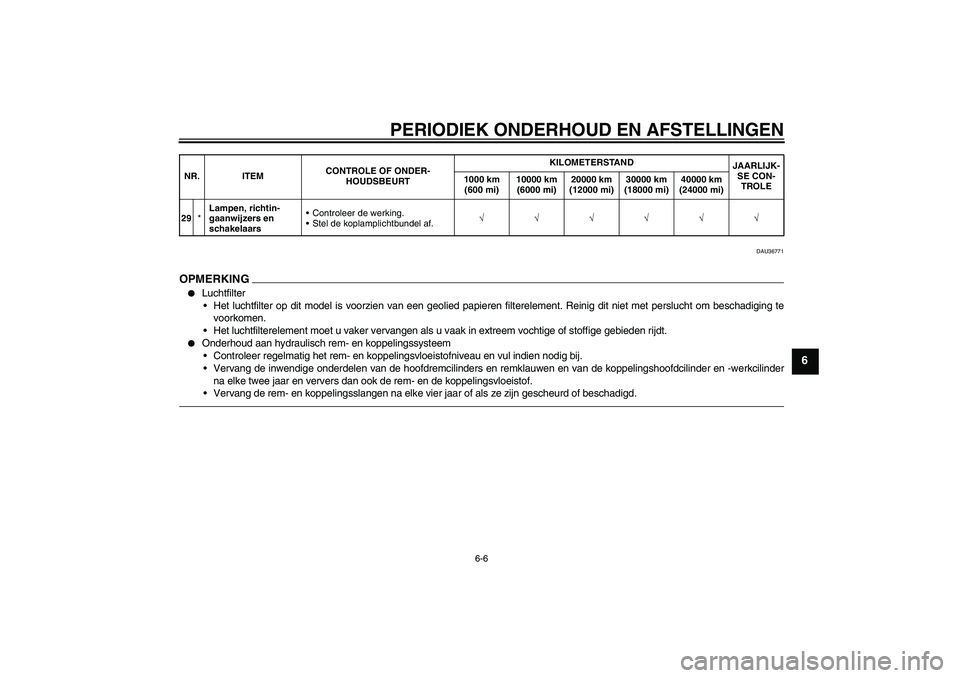

6-6
6
DAU36771
OPMERKIN
G


Luchtfilter
Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht om beschadiging te
voorkomen.
Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.


Onderhoud aan hydraulisch rem- en koppelingssysteem
Controleer regelmatig het rem- en koppelingsvloeistofniveau en vul indien nodig bij.
Vervang de inwendige onderdelen van de hoofdremcilinders en remklauwen en van de koppelingshoofdcilinder en -werkcilinder
na elke twee jaar en ververs dan ook de rem- en de koppelingsvloeistof.
Vervang de rem- en koppelingsslangen na elke vier jaar of als ze zijn gescheurd of beschadigd.
29*Lampen, richtin-
gaanwijzers en
schakelaarsControleer de werking.
Stel de koplamplichtbundel af.√√√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2S3D1D0.book Page 6 Friday, August 7, 2009 1:53 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

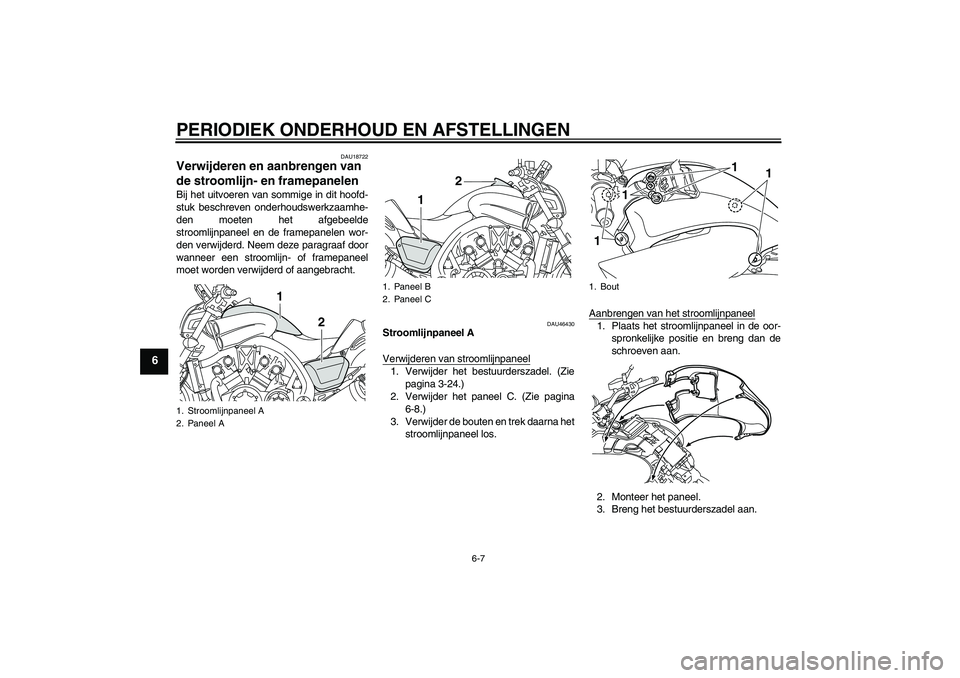

6-7
6
DAU18722
Verwijderen en aanbrengen van
de stroomlijn- en framepanelen Bij het uitvoeren van sommige in dit hoofd-
stuk beschreven onderhoudswerkzaamhe-
den moeten het afgebeelde
stroomlijnpaneel en de framepanelen wor-
den verwijderd. Neem deze paragraaf door
wanneer een stroomlijn- of framepaneel
moet worden verwijderd of aangebracht.
DAU46430
Stroomlijnpaneel A
Verwijderen van stroomlijnpaneel1. Verwijder het bestuurderszadel. (Zie
pagina 3-24.)
2. Verwijder het paneel C. (Zie pagina
6-8.)
3. Verwijder de bouten en trek daarna het
stroomlijnpaneel los.Aanbrengen van het stroomlijnpaneel
1. Plaats het stroomlijnpaneel in de oor-
spronkelijke positie en breng dan de
schroeven aan.
2. Monteer het paneel.
3. Breng het bestuurderszadel aan.
1. Stroomlijnpaneel A
2. Paneel A
1
2
1. Paneel B
2. Paneel C
1
2
1. Bout11 1
1
U2S3D1D0.book Page 7 Friday, August 7, 2009 1:53 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

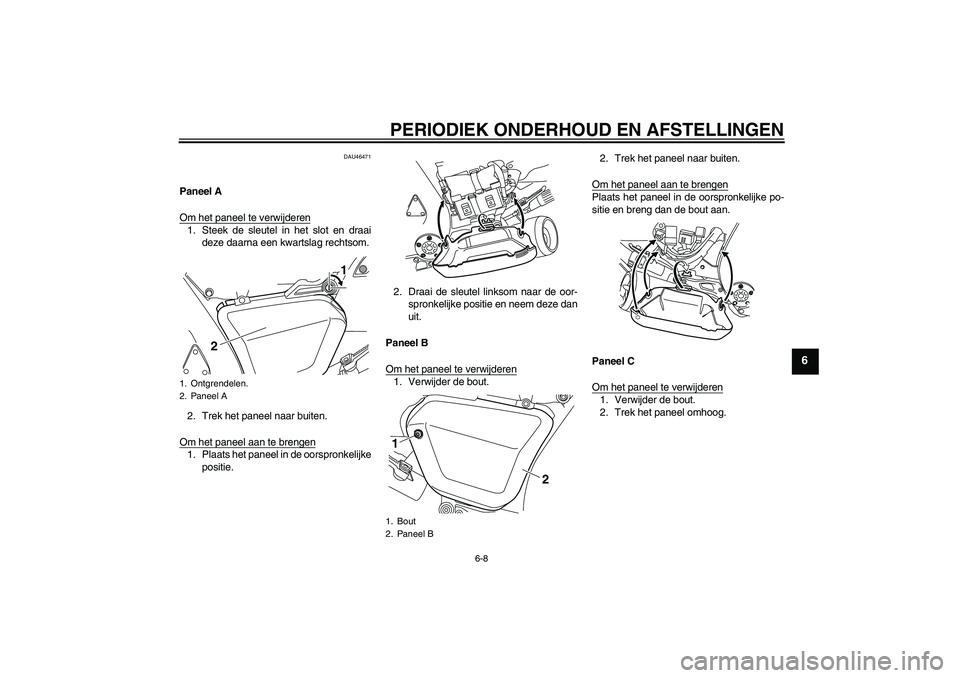

6-8
6
DAU46471
Paneel A
Om het paneel te verwijderen1. Steek de sleutel in het slot en draai
deze daarna een kwartslag rechtsom.
2. Trek het paneel naar buiten.
Om het paneel aan te brengen1. Plaats het paneel in de oorspronkelijke
positie.2. Draai de sleutel linksom naar de oor-
spronkelijke positie en neem deze dan
uit.
Paneel B
Om het paneel te verwijderen
1. Verwijder de bout.2. Trek het paneel naar buiten.
Om het paneel aan te brengen
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de bout aan.
Paneel C
Om het paneel te verwijderen1. Verwijder de bout.
2. Trek het paneel omhoog.
1. Ontgrendelen.
2. Paneel A
2
1
1. Bout
2. Paneel B1
2
U2S3D1D0.book Page 8 Friday, August 7, 2009 1:53 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

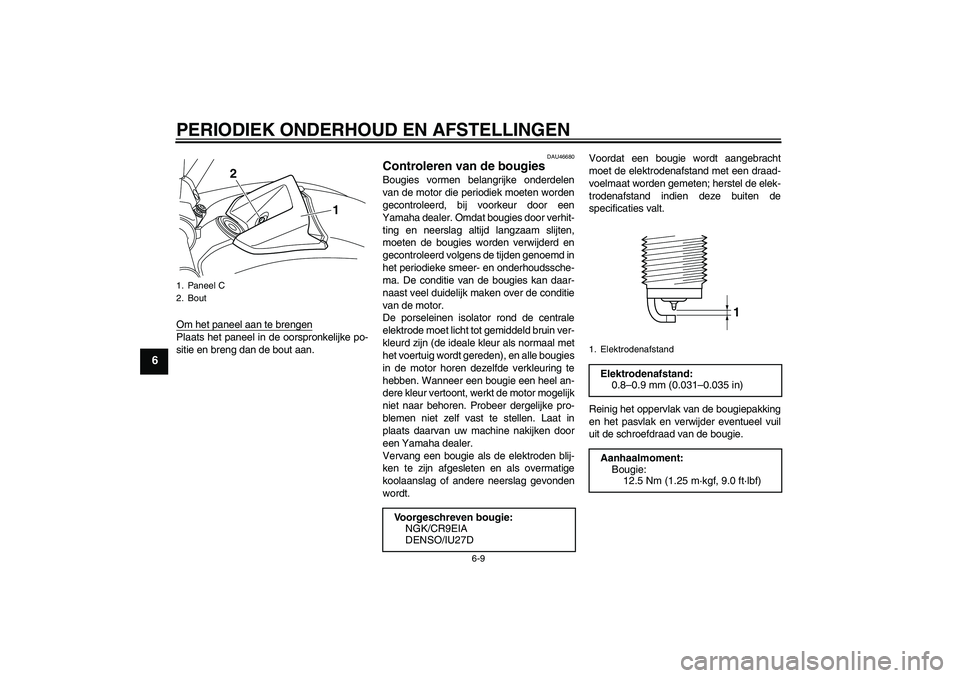

6-9
6
Om het paneel aan te brengenPlaats het paneel in de oorspronkelijke po-
sitie en breng dan de bout aan.
DAU46680
Controleren van de bougies Bougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door verhit-
ting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd in
het periodieke smeer- en onderhoudssche-
ma. De conditie van de bougies kan daar-
naast veel duidelijk maken over de conditie
van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin ver-
kleurd zijn (de ideale kleur als normaal met
het voertuig wordt gereden), en alle bougies
in de motor horen dezelfde verkleuring te
hebben. Wanneer een bougie een heel an-
dere kleur vertoont, werkt de motor mogelijk
niet naar behoren. Probeer dergelijke pro-
blemen niet zelf vast te stellen. Laat in
plaats daarvan uw machine nakijken door
een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; herstel de elek-
trodenafstand indien deze buiten de
specificaties valt.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
1. Paneel C
2. Bout
1 2
Voorgeschreven bougie:
NGK/CR9EIA
DENSO/IU27D
1. ElektrodenafstandElektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment:
Bougie:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
1
U2S3D1D0.book Page 9 Friday, August 7, 2009 1:53 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

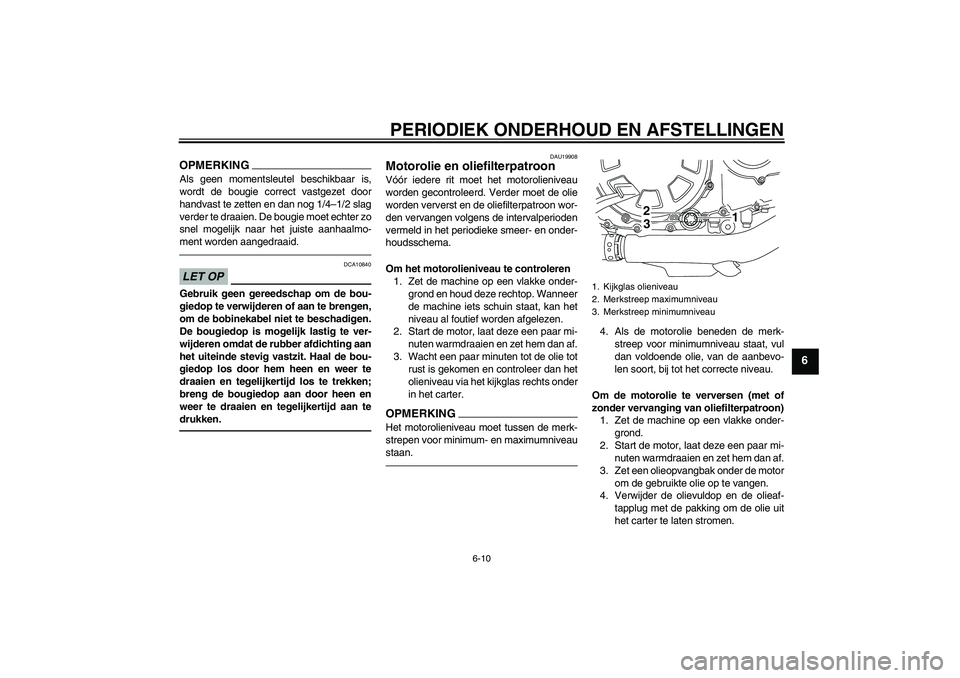

6-10
6
OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slag
verder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.LET OP
DCA10840
Gebruik geen gereedschap om de bou-
giedop te verwijderen of aan te brengen,
om de bobinekabel niet te beschadigen.
De bougiedop is mogelijk lastig te ver-
wijderen omdat de rubber afdichting aan
het uiteinde stevig vastzit. Haal de bou-
giedop los door hem heen en weer te
draaien en tegelijkertijd los te trekken;
breng de bougiedop aan door heen en
weer te draaien en tegelijkertijd aan te
drukken.
DAU19908
Motorolie en oliefilterpatroon Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon wor-
den vervangen volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema.
Om het motorolieniveau te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop. Wanneer
de machine iets schuin staat, kan het
niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot
rust is gekomen en controleer dan het
olieniveau via het kijkglas rechts onder
in het carter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie, van de aanbevo-
len soort, bij tot het correcte niveau.
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)
1. Zet de machine op een vlakke onder-
grond.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Zet een olieopvangbak onder de motor
om de gebruikte olie op te vangen.
4. Verwijder de olievuldop en de olieaf-
tapplug met de pakking om de olie uit
het carter te laten stromen.1. Kijkglas olieniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
2
3
1
U2S3D1D0.book Page 10 Friday, August 7, 2009 1:53 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-11
6
OPMERKINGSla de stappen 5–7 over als de oliefilterpa-
troon niet wordt vervangen.5. Verwijder de oliefilterpatroon met een
oliefiltersleutel.
OPMERKINGDe Yamaha dealer kan een oliefiltersleutel
leveren.6. Smeer een dun laagje schone motoro-
lie op de o-ring van de nieuwe oliefil-
terpatroon.
OPMERKIN
G
Zorg dat de o-ring correct aanligt.7. Plaats de nieuwe oliefilterpatroon met
een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment.
1. Olievuldop
1. Olieaftapplug
2. Pakking
1
12
1. Oliefiltersleutel
2. Oliefilterpatroon
1
2
1. O-ring
1. Momentsleutel
1
