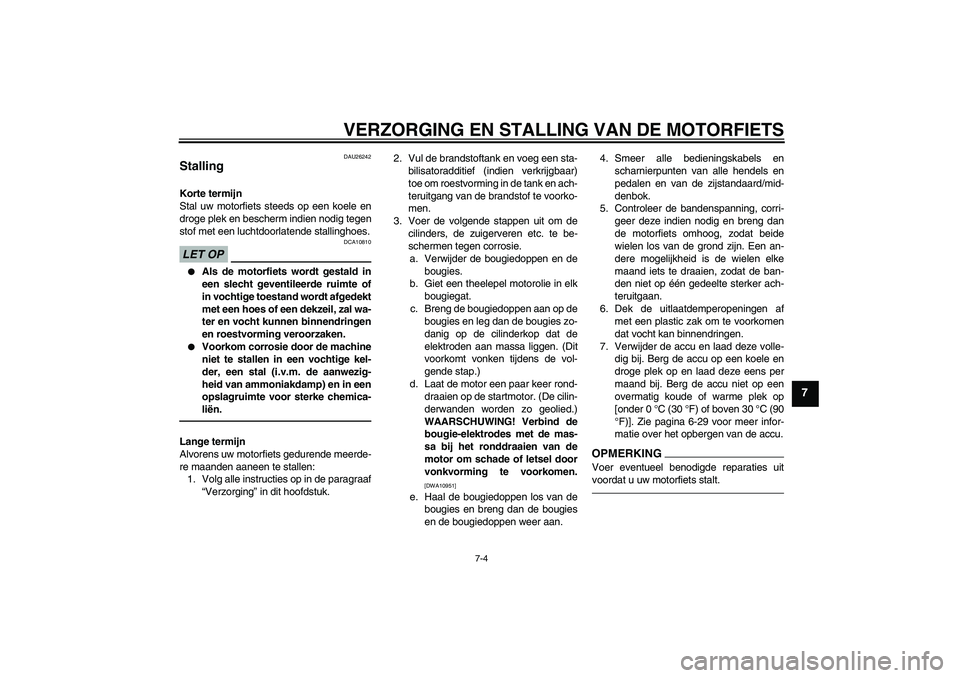

Page 97 of 106

VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7
DAU26242
Stalling Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.LET OP
DCA10810
Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afgedekt
met een hoes of een dekzeil, zal wa-
ter en vocht kunnen binnendringen
en roestvorming veroorzaken.
Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en ach-
teruitgang van de brandstof te voorko-
men.
3. Voer de volgende stappen uit om de
cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedoppen en de
bougies.
b. Giet een theelepel motorolie in elk
bougiegat.
c. Breng de bougiedoppen aan op de
bougies en leg dan de bougies zo-
danig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
WAARSCHUWING! Verbind de
bougie-elektrodes met de mas-
sa bij het ronddraaien van de
motor om schade of letsel door
vonkvorming te voorkomen.
[DWA10951]
e. Haal de bougiedoppen los van de
bougies en breng dan de bougies
en de bougiedoppen weer aan.4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandenspanning, corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemperopeningen af
met een plastic zak om te voorkomen
dat vocht kan binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-29 voor meer infor-
matie over het opbergen van de accu.
OPMERKINGVoer eventueel benodigde reparaties uit
voordat u uw motorfiets stalt.
U2S3D1D0.book Page 4 Friday, August 7, 2009 1:53 PM
Page 98 of 106

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2395 mm (94.3 in)
Totale breedte:
820 mm (32.3 in)
Totale hoogte:
1190 mm (46.9 in)
Zadelhoogte:
775 mm (30.5 in)
Wielbasis:
1700 mm (66.9 in)
Grondspeling:
140 mm (5.51 in)
Kleinste draaicirkel:
3500 mm (137.8 in)Gewicht:Incl. olie en brandstof:
310.0 kg (683 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder, V-blok
Slagvolume:
1679 cm³
Boring × slag:
90.0 × 66.0 mm (3.54 × 2.60 in)
Compressieverhouding:
11.30 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Aanbevolen merk:
YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 of 20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
4.30 L (4.55 US qt, 3.78 Imp.qt)
Met vervanging van oliefilterpatroon:
4.70 L (4.97 US qt, 4.14 Imp.qt)Cardanolie:Type:
Cardanolie (Onderdeelnr.: 9079E-SH001-
00)
Hoeveelheid:
0.30 L (0.32 US qt, 0.26 Imp.qt)
Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.27 L (0.29 US qt, 0.24 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
3.75 L (3.96 US qt, 3.30 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Uitsluitend loodvrije superbenzine
Inhoud brandstoftank:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Hoeveelheid reservebrandstof:
3.9 L (1.03 US gal, 0.86 Imp.gal)Brandstofinjectie:Gasklephuis:
Het teken van identificatie:
2S31 00Bougie(s):Fabrikant/model:
NGK/CR9EIA
Fabrikant/model:
DENSO/IU27D
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2S3D1D0.book Page 1 Friday, August 7, 2009 1:53 PM

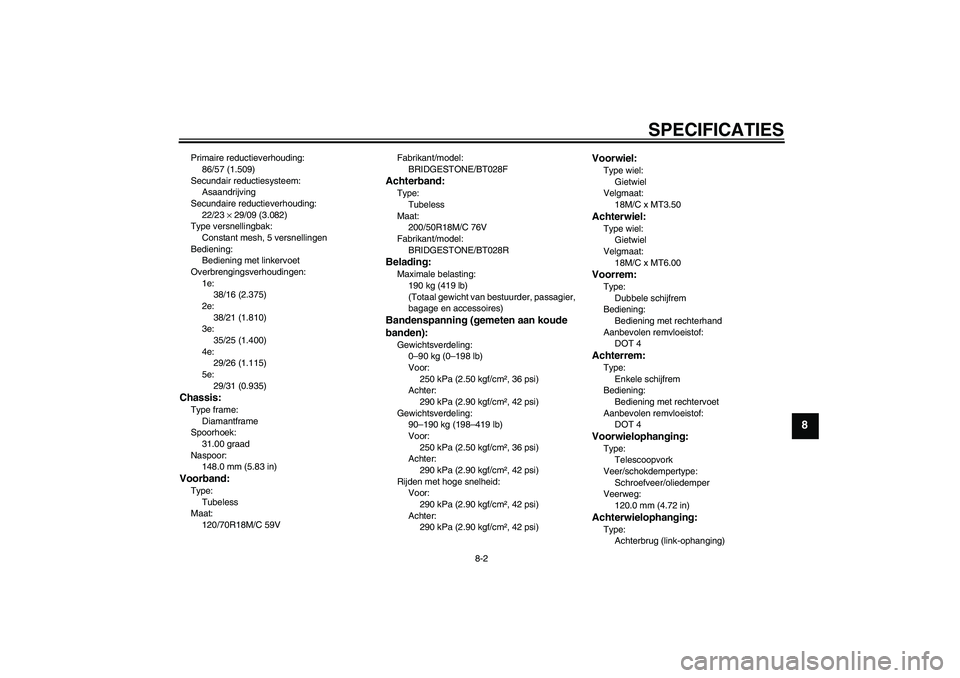

Page 99 of 106

SPECIFICATIES
8-2
8
Primaire reductieverhouding:
86/57 (1.509)
Secundair reductiesysteem:
Asaandrijving
Secundaire reductieverhouding:
22/23 × 29/09 (3.082)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
38/16 (2.375)
2e:
38/21 (1.810)
3e:
35/25 (1.400)
4e:
29/26 (1.115)
5e:
29/31 (0.935)Chassis:Type frame:
Diamantframe
Spoorhoek:
31.00 graad
Naspoor:
148.0 mm (5.83 in)Voorband:Type:
Tubeless
Maat:
120/70R18M/C 59VFabrikant/model:
BRIDGESTONE/BT028F
Achterband:Type:
Tubeless
Maat:
200/50R18M/C 76V
Fabrikant/model:
BRIDGESTONE/BT028RBelading:Maximale belasting:
190 kg (419 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Gewichtsverdeling:
90–190 kg (198–419 lb)
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Rijden met hoge snelheid:
Voor:
290 kPa (2.90 kgf/cm², 42 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Voorwiel:Type wiel:
Gietwiel
Velgmaat:
18M/C x MT3.50Achterwiel:Type wiel:
Gietwiel
Velgmaat:
18M/C x MT6.00Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
120.0 mm (4.72 in)Achterwielophanging:Type:
Achterbrug (link-ophanging)
U2S3D1D0.book Page 2 Friday, August 7, 2009 1:53 PM

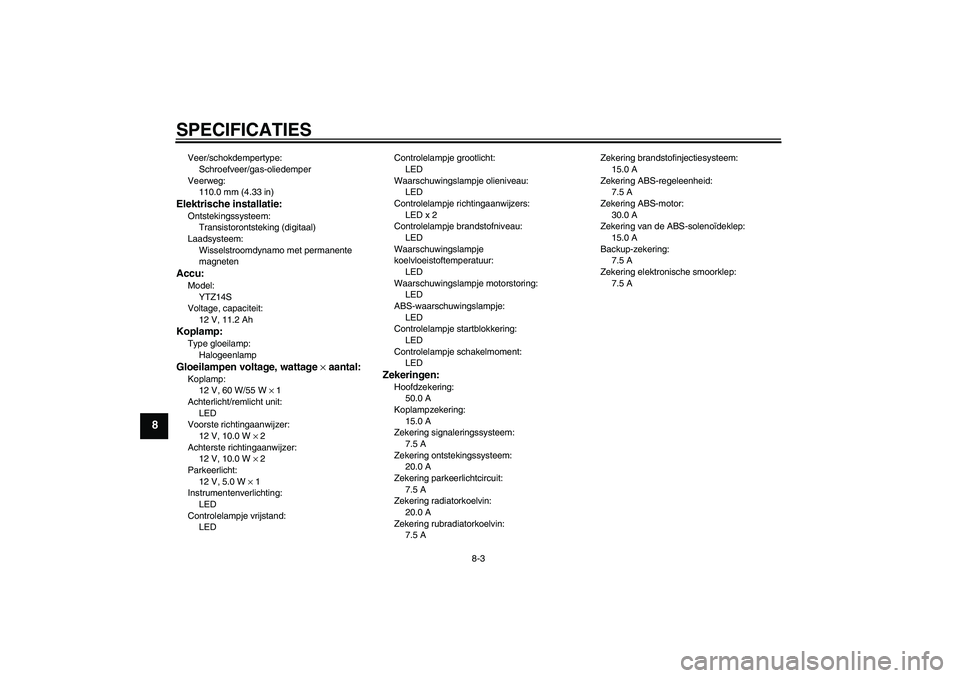

Page 100 of 106

SPECIFICATIES
8-3
8
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
110.0 mm (4.33 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
YTZ14S
Voltage, capaciteit:
12 V, 11.2 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55 W × 1
Achterlicht/remlicht unit:
LED
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LEDControlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED x 2
Controlelampje brandstofniveau:
LED
Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje:
LED
Controlelampje startblokkering:
LED
Controlelampje schakelmoment:
LED
Zekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
15.0 A
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem:
20.0 A
Zekering parkeerlichtcircuit:
7.5 A
Zekering radiatorkoelvin:
20.0 A
Zekering rubradiatorkoelvin:
7.5 AZekering brandstofinjectiesysteem:
15.0 A
Zekering ABS-regeleenheid:
7.5 A
Zekering ABS-motor:
30.0 A
Zekering van de ABS-solenoïdeklep:
15.0 A
Backup-zekering:
7.5 A
Zekering elektronische smoorklep:
7.5 A
U2S3D1D0.book Page 3 Friday, August 7, 2009 1:53 PM

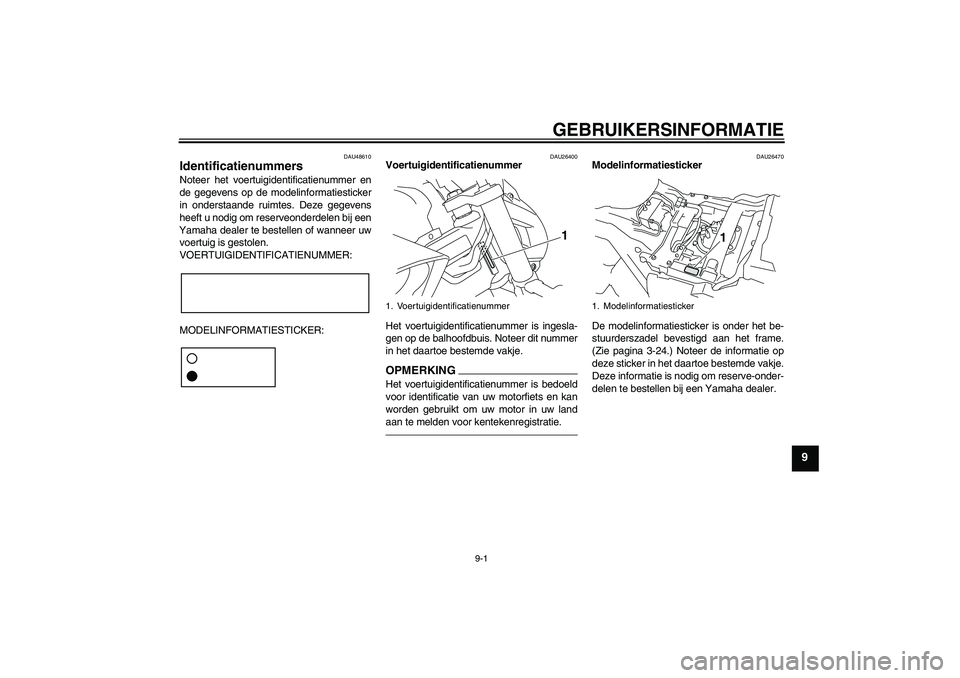

Page 101 of 106

GEBRUIKERSINFORMATIE
9-1
9
DAU48610
Identificatienummers Noteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw
voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26470
Modelinformatiesticker
De modelinformatiesticker is onder het be-
stuurderszadel bevestigd aan het frame.
(Zie pagina 3-24.) Noteer de informatie op
deze sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1
1. Modelinformatiesticker
1
U2S3D1D0.book Page 1 Friday, August 7, 2009 1:53 PM
Page 102 of 106

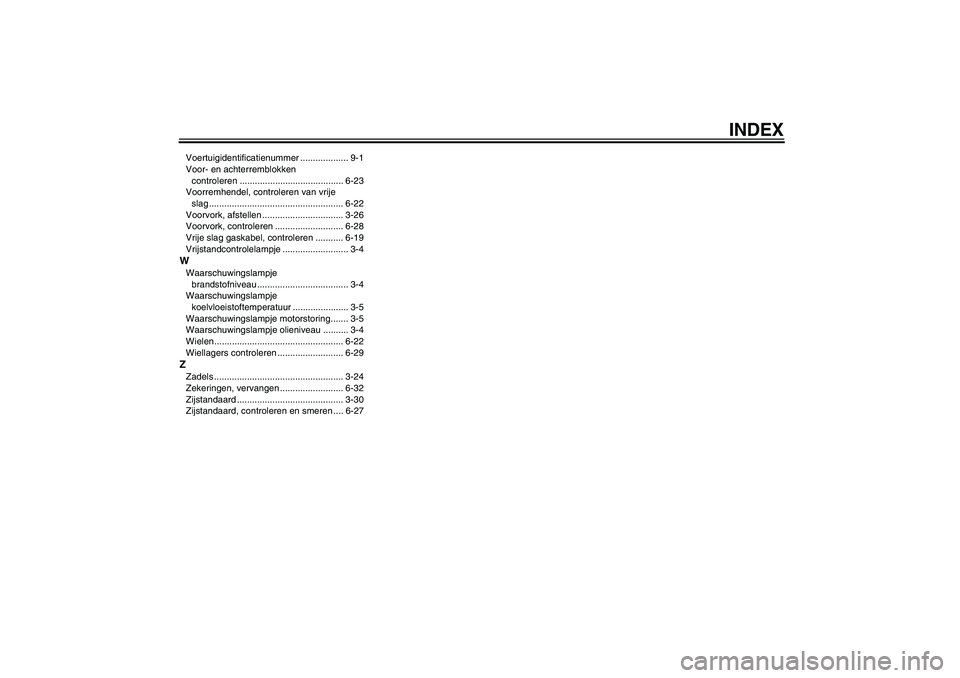

INDEXAABS ....................................................... 3-19
ABS-waarschuwingslampje .................... 3-5
Accu ...................................................... 6-29
Achterbrugscharnierpunten, smeren..... 6-28
Achterlicht/remlichtunit .......................... 6-35
Antidiefstal-alarmsysteem (optie).......... 3-16BBagageriembevestiging ........................ 3-30
Banden.................................................. 6-19
Bougies, controleren ............................... 6-9
Brandstof............................................... 3-22
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CCardanolie............................................. 6-13
Claxonschakelaar ................................. 3-17
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampje schakelmoment.............. 3-6
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkeersysteem ..... 3-6DDimlichtschakelaar ................................ 3-17EEXUP-systeem...................................... 3-30GGasgreep en gaskabel, controleren en
smeren................................................ 6-26
Gereedschapsset .................................... 6-1
Gloeilamp kentekenverlichting,
vervangen ........................................... 6-36Gloeilamp richtingaanwijzer,
vervangen .......................................... 6-35
IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren............. 6-25
Klepspeling ........................................... 6-19
Koelvloeistof ......................................... 6-15
Koplampgloeilamp, vervangen ............. 6-33
Koppelingshendel ........................ 3-18, 6-22LLichtsignaalschakelaar ......................... 3-17
Luchtfilterelement ................................. 6-18MMatkleur, let op ....................................... 7-1
Modelinformatiesticker............................ 9-1
Motorolie en oliefilterpatroon ................ 6-10
Multifunctioneel display .......................... 3-7NNoodstopschakelaar ............................. 3-17OOnderhoud, uitstootcontrolesysteem ...... 6-2
Ondersteunen van de motorfiets .......... 6-37PParkeerlichtgloeilamp, vervangen ........ 6-37
Parkeren ................................................. 5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 6-38RRem- en koppelingshendels,
controleren en smeren ....................... 6-27
Rem- en koppelingsvloeistof,
verversen ........................................... 6-25Rem- en schakelpedalen, controleren
en smeren ........................................... 6-26
Remhendel ............................................ 3-19
Remlichtschakelaars ............................. 6-23
Rempedaal ............................................ 3-19
Remvloeistofniveau, controleren ........... 6-24
Richtingaanwijzerschakelaar................. 3-17
SSchakelaar alarmverlichting .................. 3-17
Schakelen ............................................... 5-2
Schakelpedaal....................................... 3-18
Schokdemperunit, afstellen ................... 3-28
Smering en onderhoud, periodiek ........... 6-3
Snelheidsmeterunit ................................. 3-6
Specificaties ............................................ 8-1
Stalling .................................................... 7-4
Startblokkeersysteem.............................. 3-1
Starten van de motor............................... 5-1
Startknop ............................................... 3-17
Startspersysteem .................................. 3-31
Stationair toerental, controleren ............ 6-18
Storingzoekschema’s ............................ 6-39
Stroomlijnpanelen en framepaneel,
verwijderen en aanbrengen .................. 6-7
Stuurschakelaars .................................. 3-17
Stuursysteem, controleren .................... 6-29TTankbeluchtingsslang/overloopslang .... 3-23
Tankdop ................................................ 3-20UUitlaatkatalysatoren............................... 3-23VVeiligheidsinformatie ............................... 1-1
Verzorging ............................................... 7-1
U2S3D1D0.book Page 1 Friday, August 7, 2009 1:53 PM
Page 103 of 106

INDEX
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren ......................................... 6-23
Voorremhendel, controleren van vrije
slag ..................................................... 6-22
Voorvork, afstellen ................................ 3-26
Voorvork, controleren ........................... 6-28
Vrije slag gaskabel, controleren ........... 6-19
Vrijstandcontrolelampje .......................... 3-4WWaarschuwingslampje
brandstofniveau .................................... 3-4
Waarschuwingslampje
koelvloeistoftemperatuur ...................... 3-5
Waarschuwingslampje motorstoring....... 3-5
Waarschuwingslampje olieniveau .......... 3-4
Wielen................................................... 6-22
Wiellagers controleren .......................... 6-29ZZadels ................................................... 3-24
Zekeringen, vervangen ......................... 6-32
Zijstandaard .......................................... 3-30
Zijstandaard, controleren en smeren .... 6-27
U2S3D1D0.book Page 2 Friday, August 7, 2009 1:53 PM
Page 104 of 106
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
