2010 YAMAHA TMAX Betriebsanleitungen (in German)

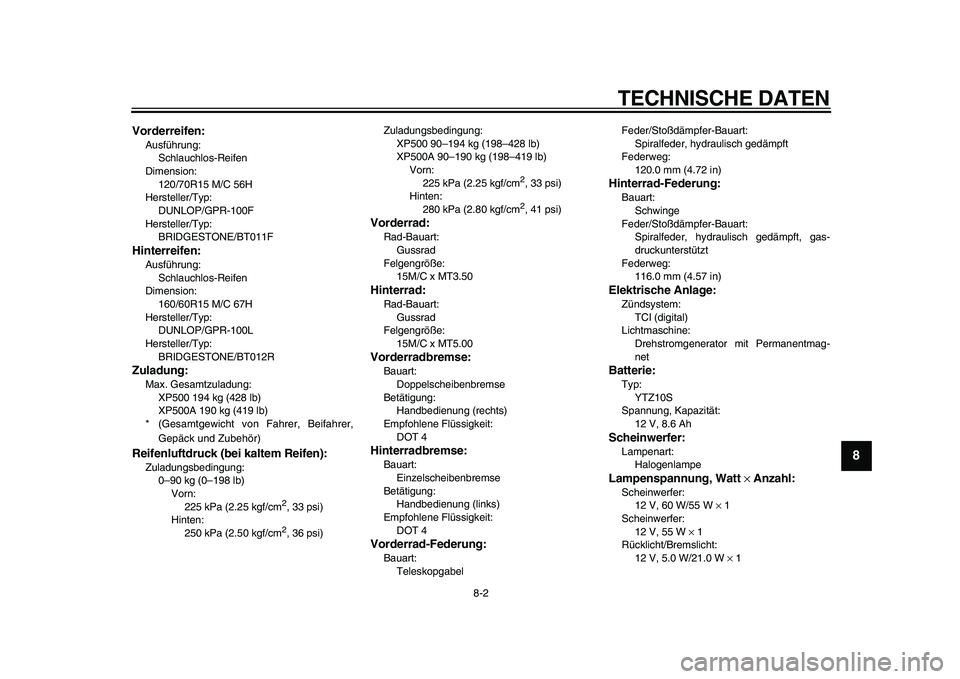

TECHNISCHE DATEN
8-2
2
3
4
5
6
7
89

Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120/70R15 M/C 56H
Hersteller/Typ:
DUNLOP/GPR-100F
Hersteller/Typ:
BRIDGESTONE/BT011F
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
160/60R15 M/C 67H
Hersteller/Typ:
DUNLOP/GPR-100L
Hersteller/Typ:
BRIDGESTONE/BT012R
Zuladung:
Max. Gesamtzuladung:
XP500 194 kg (428 lb)
XP500A 190 kg (419 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Hinten:
250 kPa (2.50 kgf/cm
2

, 36 psi)Zuladungsbedingung:
XP500 90–194 kg (198–428 lb)
XP500A 90–190 kg (198–419 lb)
Vorn:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Hinten:
280 kPa (2.80 kgf/cm
2

, 41 psi)
Vorderrad:
Rad-Bauart:
Gussrad
Felgengröße:
15M/C x MT3.50
Hinterrad:
Rad-Bauart:
Gussrad
Felgengröße:
15M/C x MT5.00
Vorderradbremse:
Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
TeleskopgabelFeder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)
Hinterrad-Federung:
Bauart:
Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft, gas-
druckunterstützt
Federweg:
116.0 mm (4.57 in)
Elektrische Anlage:
Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit Permanentmag-
net
Batterie:
Typ:
YTZ10S
Spannung, Kapazität:
12 V, 8.6 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt
×
Anzahl:
Scheinwerfer:
12 V, 60 W/55 W
×
1
Scheinwerfer:
12 V, 55 W
×
1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W
×
1
✼✧✯✴✦✴✣ ✥
 

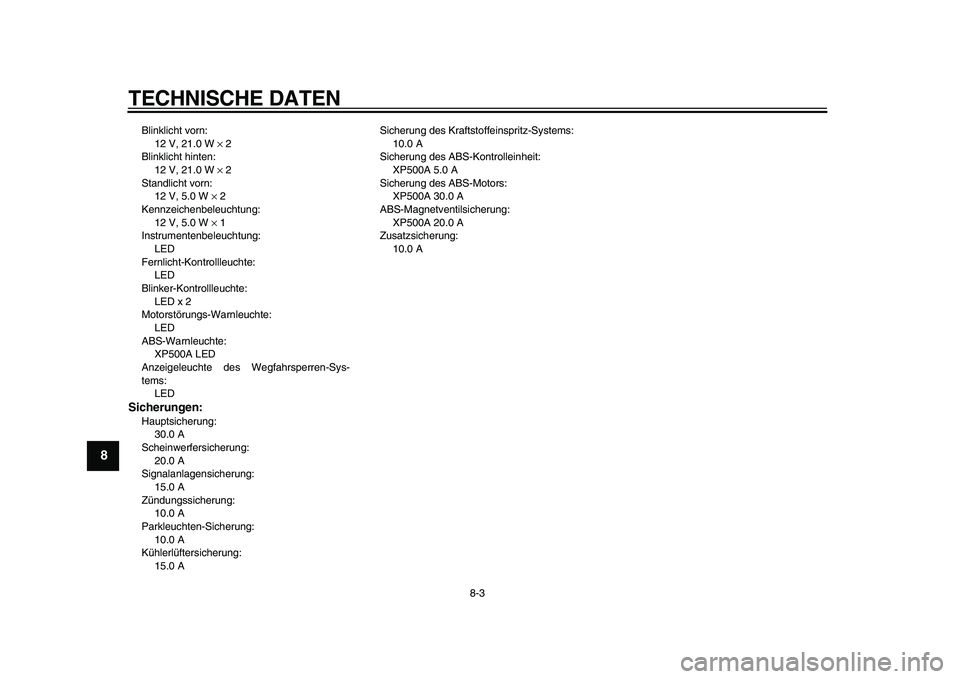

TECHNISCHE DATEN
8-3
1
2
3
4
5
6
7
8
9

Blinklicht vorn:
12 V, 21.0 W
×
2
Blinklicht hinten:
12 V, 21.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
2
Kennzeichenbeleuchtung:
12 V, 5.0 W
×
1
Instrumentenbeleuchtung:
LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte:
LED x 2
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
XP500A LED
Anzeigeleuchte des Wegfahrsperren-Sys-
tems:
LED

Sicherungen:
Hauptsicherung:
30.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
10.0 A
Parkleuchten-Sicherung:
10.0 A
Kühlerlüftersicherung:
15.0 ASicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
XP500A 5.0 A
Sicherung des ABS-Motors:
XP500A 30.0 A
ABS-Magnetventilsicherung:
XP500A 20.0 A
Zusatzsicherung:
10.0 A
✼✧✯✴✦✴✣ ✦
 



9-1
2
3
4
5
6
7
8
9

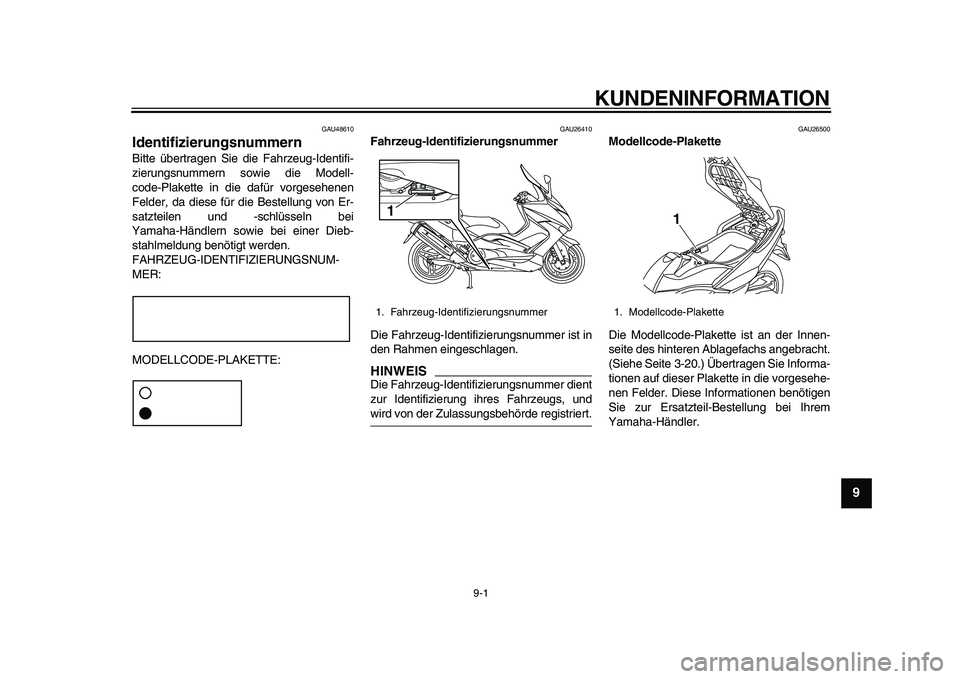

KUNDENINFORMATION
GAU48610
Identifizierungsnummern
Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modell-
code-Plakette in die dafür vorgesehenen
Felder, da diese für die Bestellung von Er-
satzteilen und -schlüsseln bei
Yamaha-Händlern sowie bei einer Dieb-
stahlmeldung benötigt werden.
FAHRZEUG-IDENTIFIZIERUNGSNUM-
MER:
MODELLCODE-PLAKETTE:
GAU26410
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.
HINWEIS

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde registriert.
GAU26500
Modellcode-Plakette
Die Modellcode-Plakette ist an der Innen-
seite des hinteren Ablagefachs angebracht.
(Siehe Seite 3-20.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1

1. Modellcode-Plakette
1
✼✧✯✴✦✴✣ ✤
 

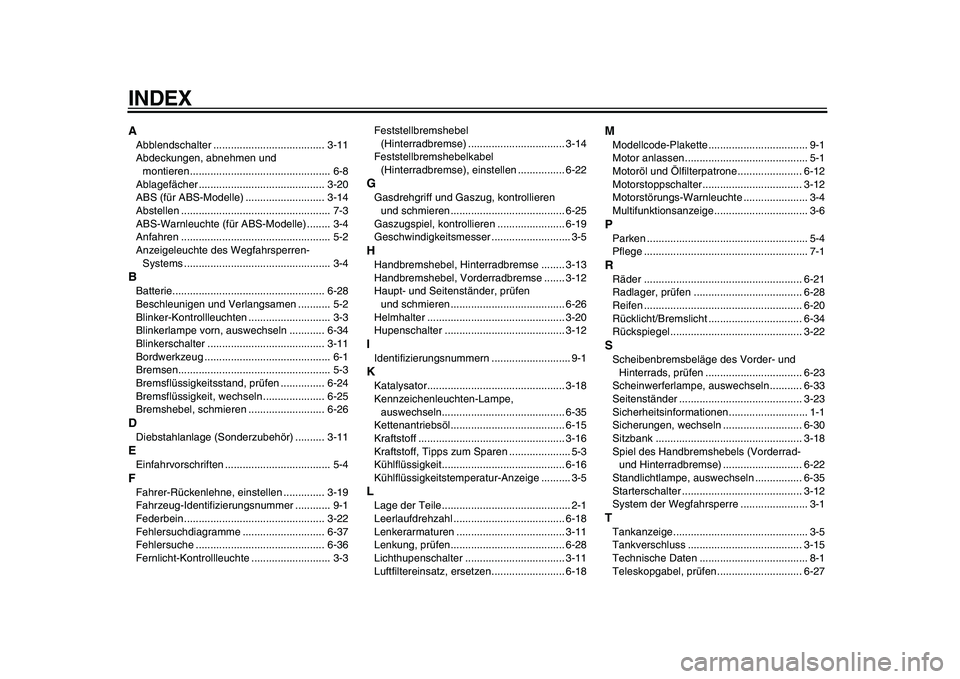

INDEX
A
Abblendschalter ...................................... 3-11
Abdeckungen, abnehmen und
montieren................................................ 6-8
Ablagefächer ........................................... 3-20
ABS (für ABS-Modelle) ........................... 3-14
Abstellen ................................................... 7-3
ABS-Warnleuchte (für ABS-Modelle) ........ 3-4
Anfahren ................................................... 5-2
Anzeigeleuchte des Wegfahrsperren-
Systems .................................................. 3-4
B
Batterie.................................................... 6-28
Beschleunigen und Verlangsamen ........... 5-2
Blinker-Kontrollleuchten ............................ 3-3
Blinkerlampe vorn, auswechseln ............ 6-34
Blinkerschalter ........................................ 3-11
Bordwerkzeug ........................................... 6-1
Bremsen.................................................... 5-3
Bremsflüssigkeitsstand, prüfen ............... 6-24
Bremsflüssigkeit, wechseln ..................... 6-25
Bremshebel, schmieren .......................... 6-26
D
Diebstahlanlage (Sonderzubehör) .......... 3-11
E
Einfahrvorschriften .................................... 5-4
F
Fahrer-Rückenlehne, einstellen .............. 3-19
Fahrzeug-Identifizierungsnummer ............ 9-1
Federbein ................................................ 3-22
Fehlersuchdiagramme ............................ 6-37
Fehlersuche ............................................ 6-36
Fernlicht-Kontrollleuchte ........................... 3-3Feststellbremshebel
(Hinterradbremse) ................................. 3-14
Feststellbremshebelkabel
(Hinterradbremse), einstellen ................ 6-22
G
Gasdrehgriff und Gaszug, kontrollieren
und schmieren ....................................... 6-25
Gaszugspiel, kontrollieren ....................... 6-19
Geschwindigkeitsmesser ........................... 3-5
H
Handbremshebel, Hinterradbremse ........ 3-13
Handbremshebel, Vorderradbremse ....... 3-12
Haupt- und Seitenständer, prüfen
und schmieren ....................................... 6-26
Helmhalter ............................................... 3-20
Hupenschalter ......................................... 3-12
I
Identifizierungsnummern ........................... 9-1
K
Katalysator............................................... 3-18
Kennzeichenleuchten-Lampe,
auswechseln.......................................... 6-35
Kettenantriebsöl....................................... 6-15
Kraftstoff .................................................. 3-16
Kraftstoff, Tipps zum Sparen ..................... 5-3
Kühlflüssigkeit.......................................... 6-16
Kühlflüssigkeitstemperatur-Anzeige .......... 3-5
L
Lage der Teile............................................ 2-1
Leerlaufdrehzahl ...................................... 6-18
Lenkerarmaturen ..................................... 3-11
Lenkung, prüfen....................................... 6-28
Lichthupenschalter .................................. 3-11
Luftfiltereinsatz, ersetzen......................... 6-18
M
Modellcode-Plakette.................................. 9-1
Motor anlassen.......................................... 5-1
Motoröl und Ölfilterpatrone ...................... 6-12
Motorstoppschalter.................................. 3-12
Motorstörungs-Warnleuchte ...................... 3-4
Multifunktionsanzeige................................ 3-6
P
Parken ....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-21
Radlager, prüfen ..................................... 6-28
Reifen ...................................................... 6-20
Rücklicht/Bremslicht ................................ 6-34
Rückspiegel............................................. 3-22
S
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ................................. 6-23
Scheinwerferlampe, auswechseln........... 6-33
Seitenständer .......................................... 3-23
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-30
Sitzbank .................................................. 3-18
Spiel des Handbremshebels (Vorderrad-
und Hinterradbremse) ........................... 6-22
Standlichtlampe, auswechseln ................ 6-35
Starterschalter ......................................... 3-12
System der Wegfahrsperre ....................... 3-1
T
Tankanzeige.............................................. 3-5
Tankverschluss ....................................... 3-15
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen............................. 6-27
✼✧✯✴✦✴✣ ✥
 

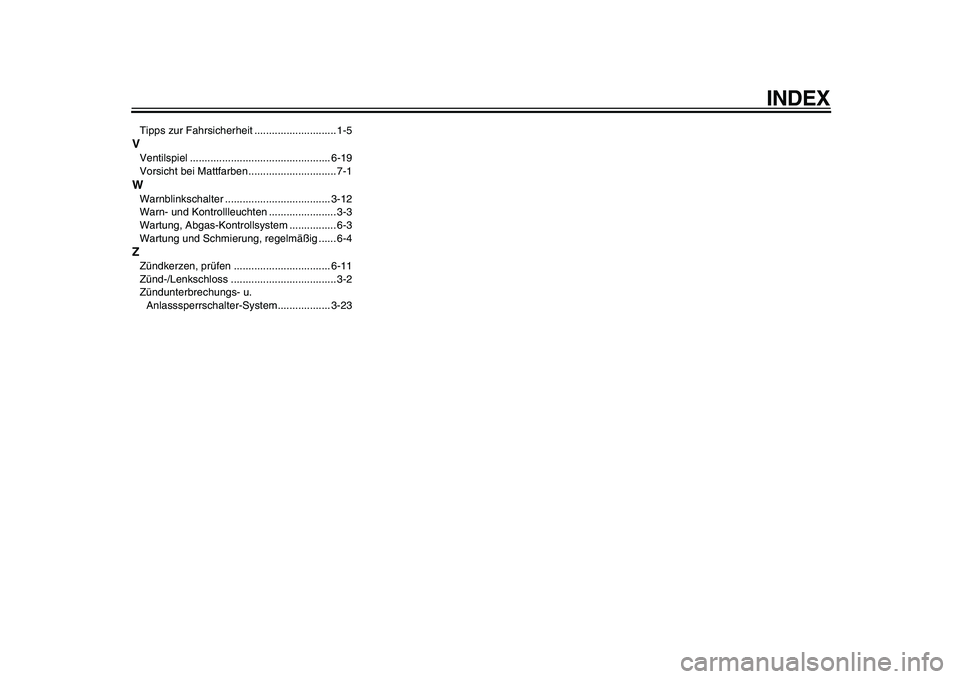

INDEX
Tipps zur Fahrsicherheit ............................ 1-5
V
Ventilspiel ................................................ 6-19
Vorsicht bei Mattfarben.............................. 7-1
W
Warnblinkschalter .................................... 3-12
Warn- und Kontrollleuchten ....................... 3-3
Wartung, Abgas-Kontrollsystem ................ 6-3
Wartung und Schmierung, regelmäßig ...... 6-4
Z
Zündkerzen, prüfen ................................. 6-11
Zünd-/Lenkschloss .................................... 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System.................. 3-23
✼✧✯✴✦✴✣ ✦
 



✼✧✯✴✦✴✣ ✧
 



✴❆❍❄❆❍✥✤ ✥

