2010 YAMAHA TMAX Betriebsanleitungen (in German)

BEDIENUNGSANLEITUNG
4B5-28199-G3
XP500A
XP500
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, bevor Sie das Fahrzeug in Betrieb nehmen.
✴❆❍❂✰
❆❍ ✤


GAU26945
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen. Diese
Bedienungsanleitung muss, wenn das Fahrzeug verkauft wird, beim Fahrzeug verbleiben.

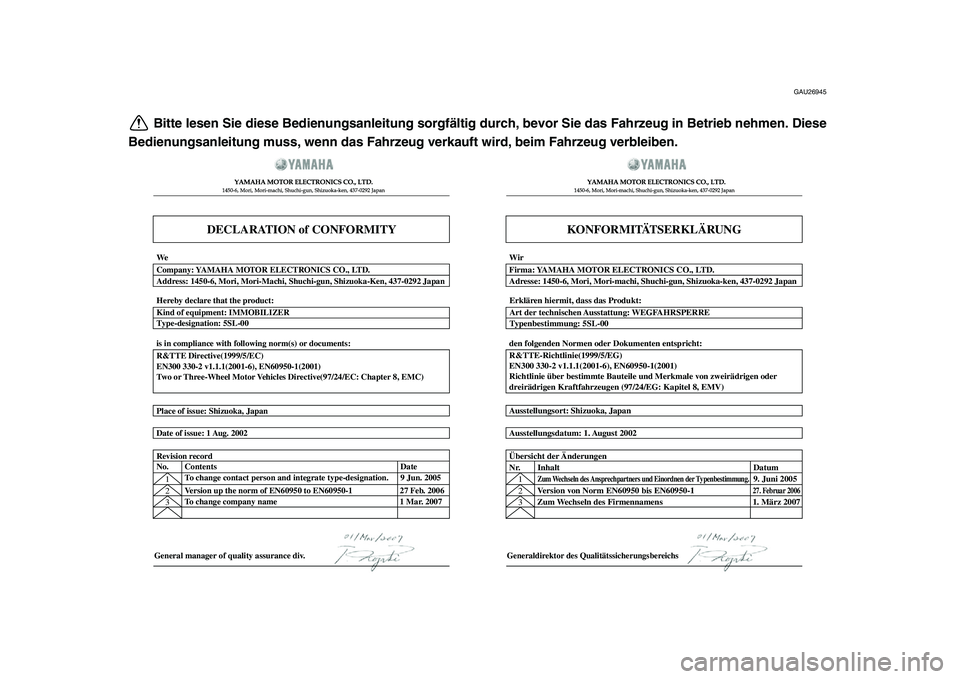

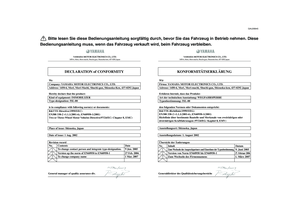

DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
General manager of quality assurance div.
KONFORMITÄTSERKLÄRUNG
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Generaldirektor des Qualitätssicherungsbereichs
1
Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 2007
2
3Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Version von Norm EN60950 bis EN60950-1
Zum Wechseln des Firmennamens
27. Februar 20061. März 2007 2
3 Übersicht der Änderungen
Nr. Inhalt Datum
Zum Wechseln des Ansprechpartners und Einordnen der Typenbestimmung.
9. Juni 2005
Date of issue: 1 Aug. 2002
Ausstellungsdatum: 1. August 2002
Place of issue: Shizuoka, Japan
Ausstellungsort: Shizuoka, Japan
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:
R&TTE-Richtlinie(1999/5/EG)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Richtlinie über bestimmte Bauteile und Merkmale von zweirädrigen oder
dreirädrigen Kraftfahrzeugen (97/24/EG: Kapitel 8, EMV) den folgenden Normen oder Dokumenten entspricht:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:
Art der technischen Ausstattung: WEGFAHRSPERRE
Typenbestimmung: 5SL-00 Erklären hiermit, dass das Produkt:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWe
Firma: YAMAHA MOTOR ELECTRONICS CO., LTD.
Adresse: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan Wir
✴❆❍❄❆❍✥✤ ✤


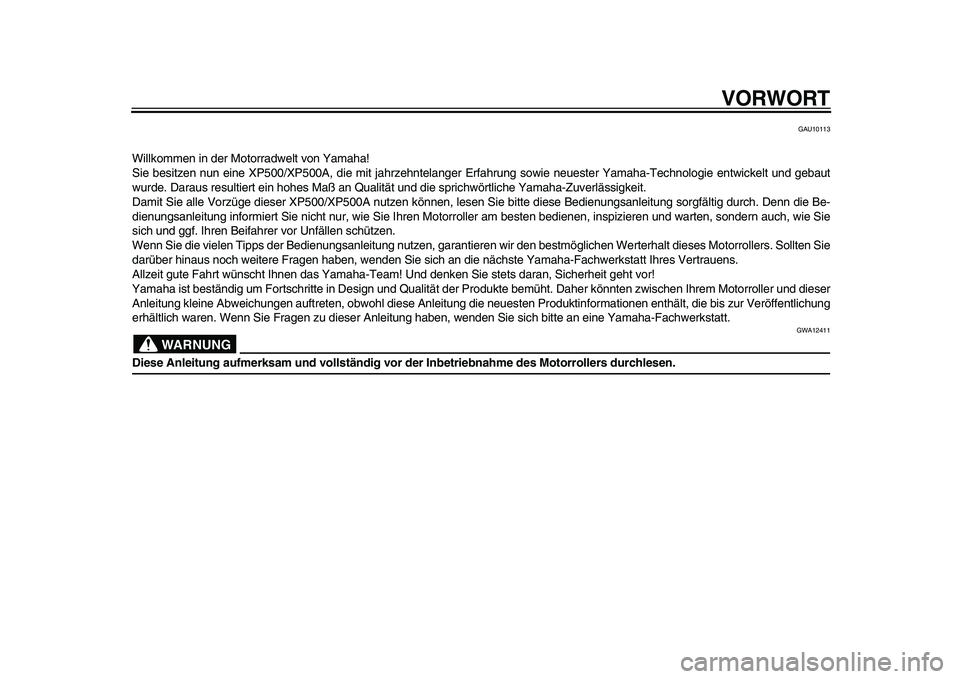

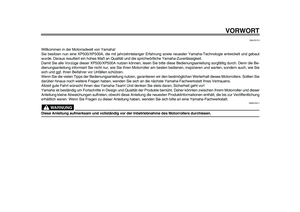

VORWORT
GAU10113
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine XP500/XP500A, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut
wurde. Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser XP500/XP500A nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn die Be-
dienungsanleitung informiert Sie nicht nur, wie Sie Ihren Motorroller am besten bedienen, inspizieren und warten, sondern auch, wie Sie
sich und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrollers. Sollten Sie
darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorroller und dieser
Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Veröffentlichung
erhältlich waren. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
WARNUNG

GWA12411
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrollers durchlesen.
✼✧✯✴✦✴✣ ✤
 

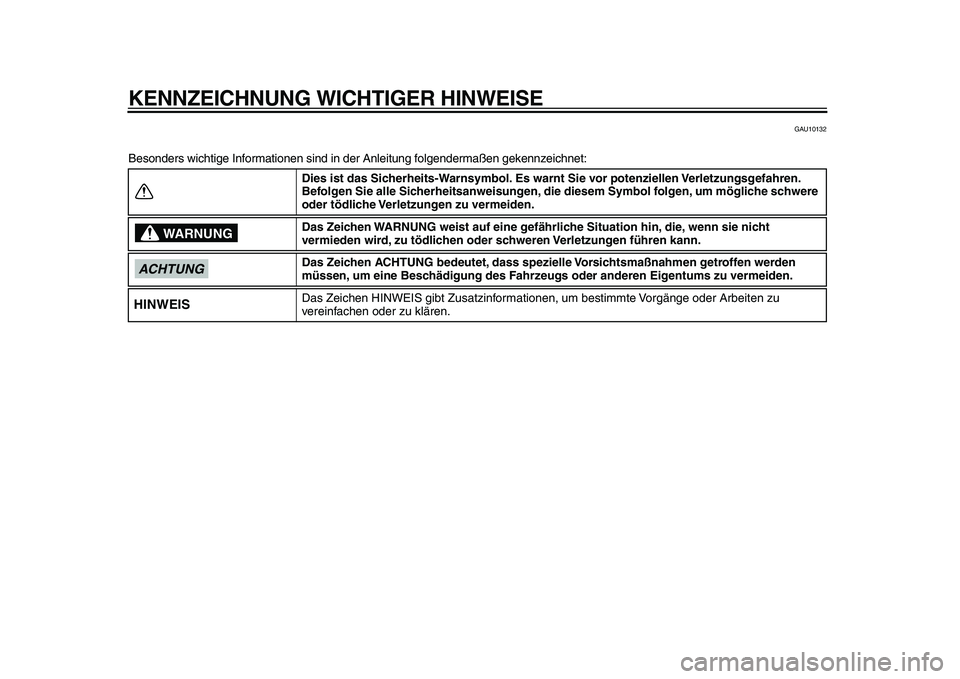

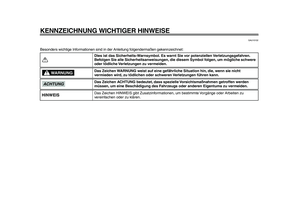

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10132
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
Dies ist das Sicherheits-Warnsymbol. Es warnt Sie vor potenziellen Verletzungsgefahren.
Befolgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um mögliche schwere
oder tödliche Verletzungen zu vermeiden.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht
vermieden wird, zu tödlichen oder schweren Verletzungen führen kann.
Das Zeichen ACHTUNG bedeutet, dass spezielle Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Fahrzeugs oder anderen Eigentums zu vermeiden.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu
vereinfachen oder zu klären.
WARNUNG
ACHTUNGHINWEIS
✼✧✯✴✦✴✣ ✤
 

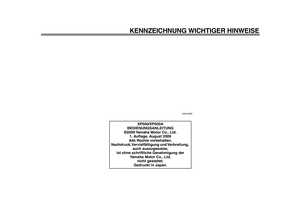

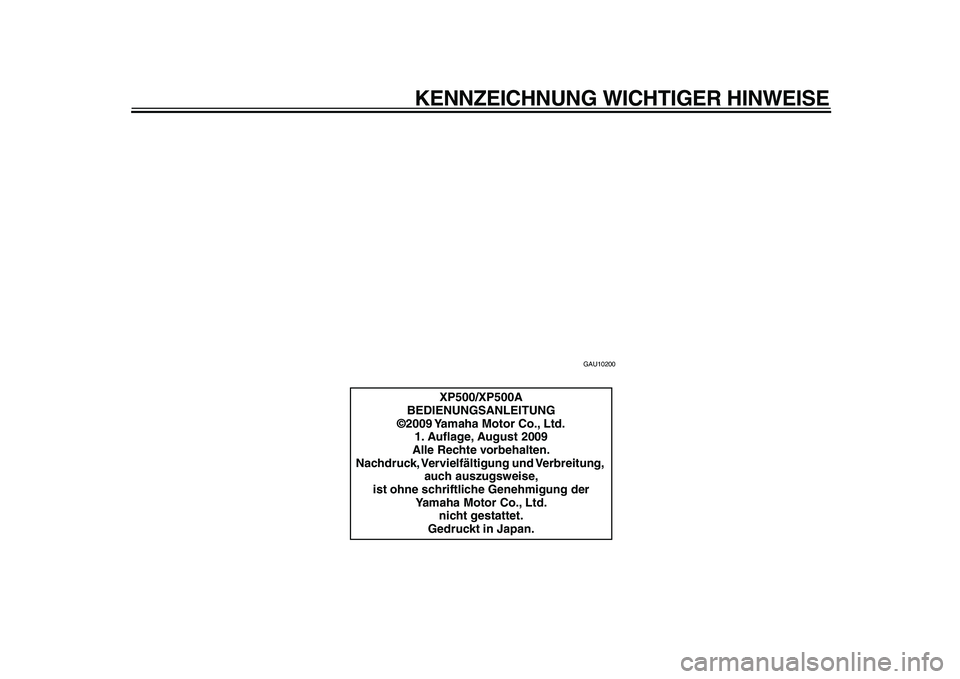

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10200
XP500/XP500A
BEDIENUNGSANLEITUNG
©2009 Yamaha Motor Co., Ltd.
1. Auflage, August 2009
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und Verbreitung,
auch auszugsweise,
ist ohne schriftliche Genehmigung der
Yamaha Motor Co., Ltd.
nicht gestattet.
Gedruckt in Japan.
✼✧✯✴✦✴✣ ✥
 

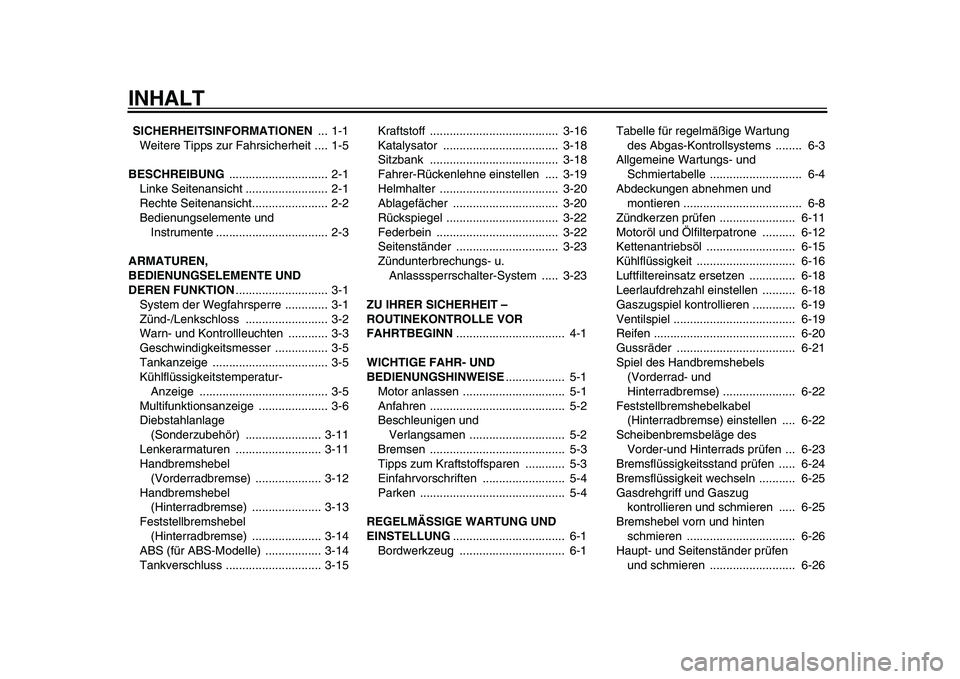

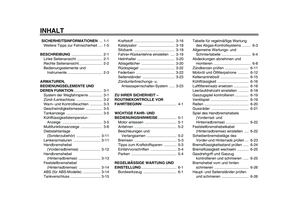

INHALT

SICHERHEITSINFORMATIONEN
... 1-1

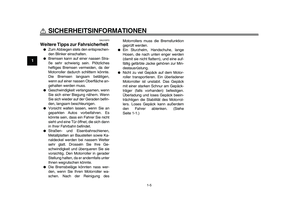

Weitere Tipps zur Fahrsicherheit .... 1-5
BESCHREIBUNG
.............................. 2-1

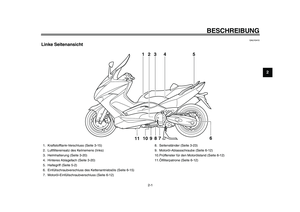

Linke Seitenansicht ......................... 2-1

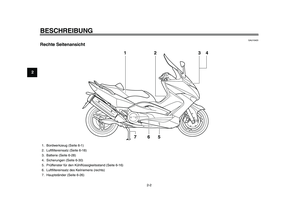

Rechte Seitenansicht....................... 2-2

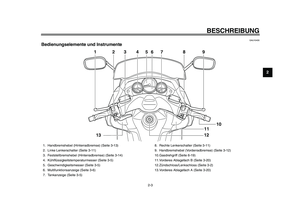

Bedienungselemente und
Instrumente .................................. 2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION
............................ 3-1

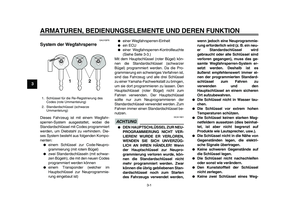

System der Wegfahrsperre ............. 3-1

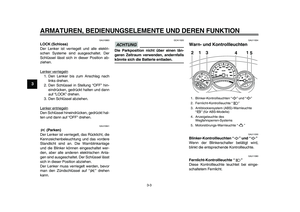

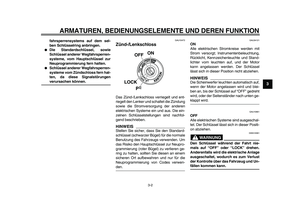

Zünd-/Lenkschloss ......................... 3-2

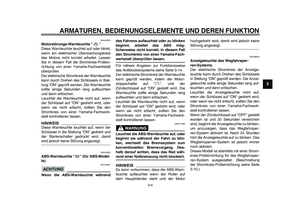

Warn- und Kontrollleuchten ............ 3-3

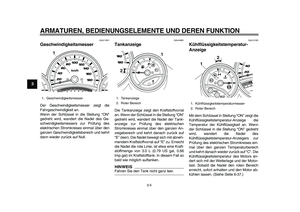

Geschwindigkeitsmesser ................ 3-5
Tankanzeige ................................... 3-5
Kühlflüssigkeitstemperatur-
Anzeige ....................................... 3-5

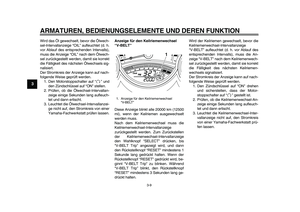

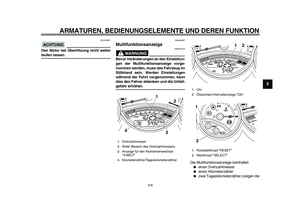

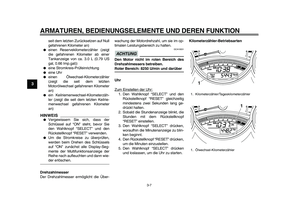

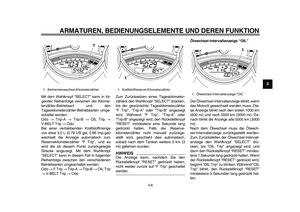

Multifunktionsanzeige ..................... 3-6

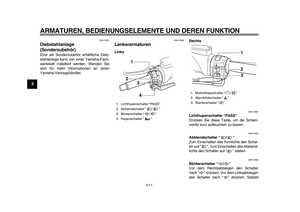

Diebstahlanlage
(Sonderzubehör) ....................... 3-11
Lenkerarmaturen .......................... 3-11

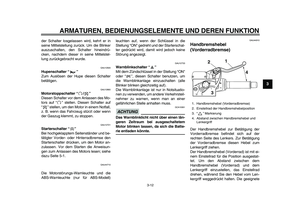

Handbremshebel
(Vorderradbremse) .................... 3-12

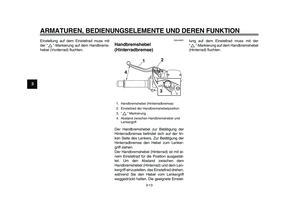

Handbremshebel
(Hinterradbremse) ..................... 3-13

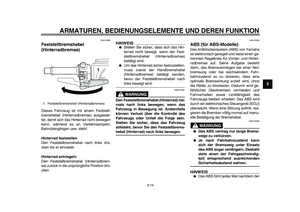

Feststellbremshebel
(Hinterradbremse) ..................... 3-14
ABS (für ABS-Modelle) ................. 3-14

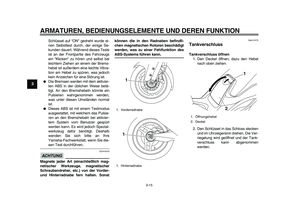

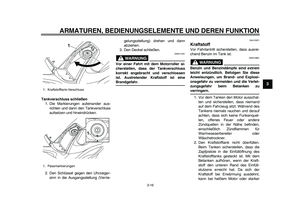

Tankverschluss ............................. 3-15Kraftstoff ....................................... 3-16

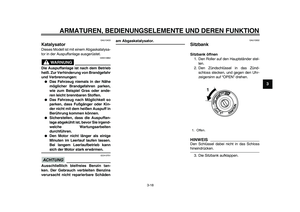

Katalysator ................................... 3-18
Sitzbank ....................................... 3-18

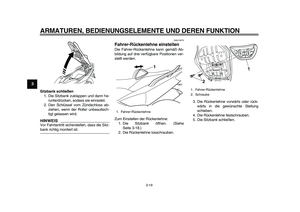

Fahrer-Rückenlehne einstellen .... 3-19

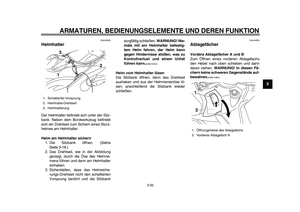

Helmhalter .................................... 3-20

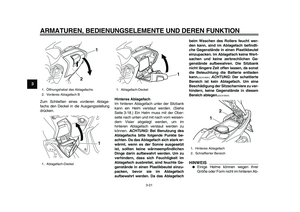

Ablagefächer ................................ 3-20

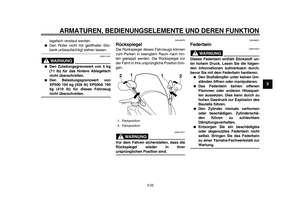

Rückspiegel .................................. 3-22
Federbein ..................................... 3-22

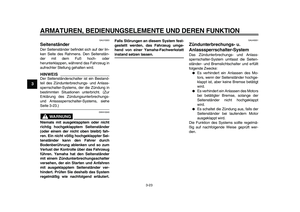

Seitenständer ............................... 3-23
Zündunterbrechungs- u.
Anlasssperrschalter-System ..... 3-23

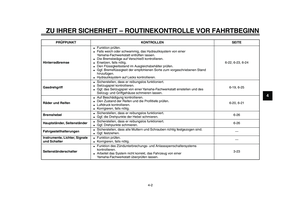

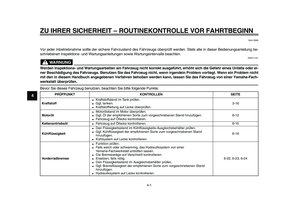

ZU IHRER SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN
................................. 4-1
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE
.................. 5-1

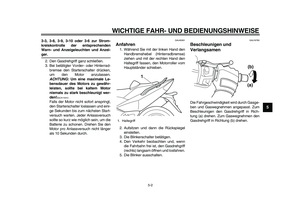

Motor anlassen ............................... 5-1
Anfahren ......................................... 5-2
Beschleunigen und
Verlangsamen ............................. 5-2

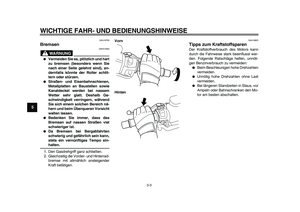

Bremsen ......................................... 5-3
Tipps zum Kraftstoffsparen ............ 5-3

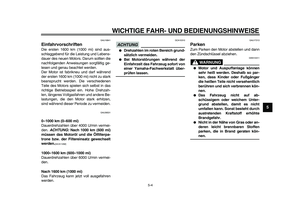

Einfahrvorschriften ......................... 5-4
Parken ............................................ 5-4
REGELMÄSSIGE WARTUNG UND
EINSTELLUNG
.................................. 6-1

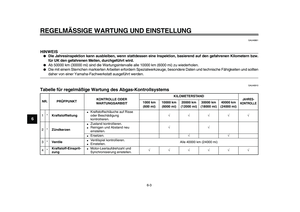

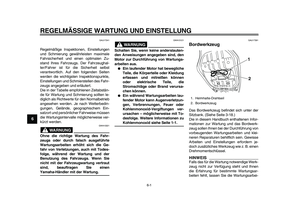

Bordwerkzeug ................................ 6-1Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 6-3

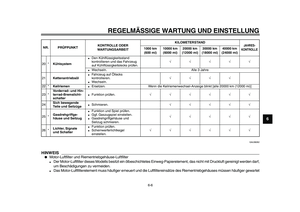

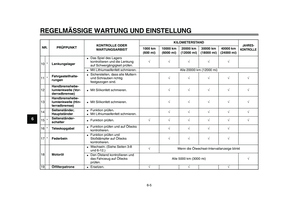

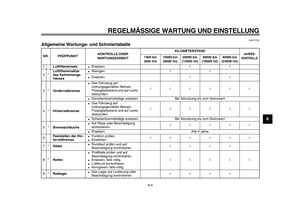

Allgemeine Wartungs- und
Schmiertabelle ............................ 6-4

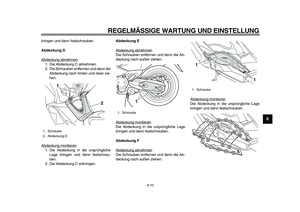

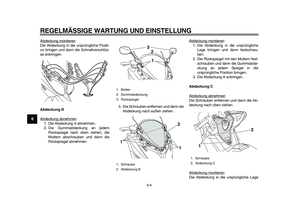

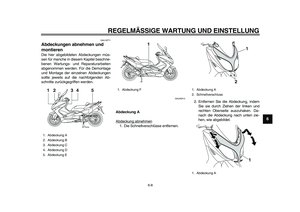

Abdeckungen abnehmen und
montieren .................................... 6-8

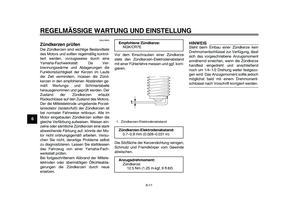

Zündkerzen prüfen ....................... 6-11

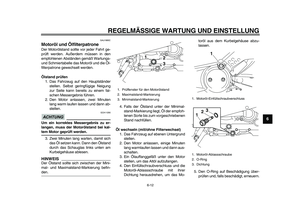

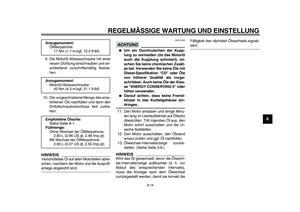

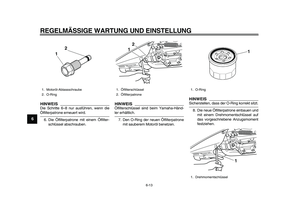

Motoröl und Ölfilterpatrone .......... 6-12

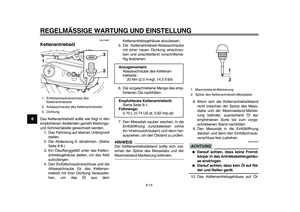

Kettenantriebsöl ........................... 6-15

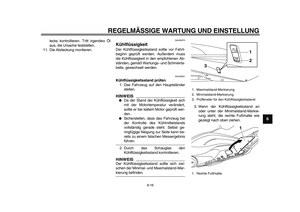

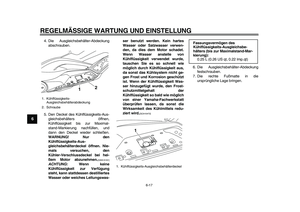

Kühlflüssigkeit .............................. 6-16

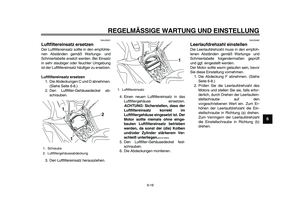

Luftfiltereinsatz ersetzen .............. 6-18

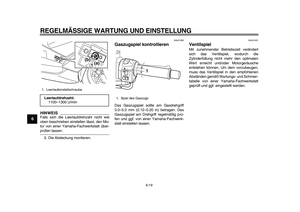

Leerlaufdrehzahl einstellen .......... 6-18
Gaszugspiel kontrollieren ............. 6-19
Ventilspiel ..................................... 6-19

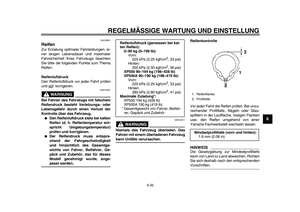

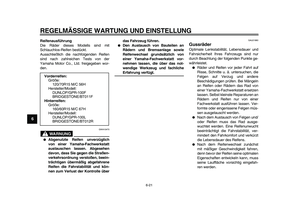

Reifen ........................................... 6-20
Gussräder .................................... 6-21

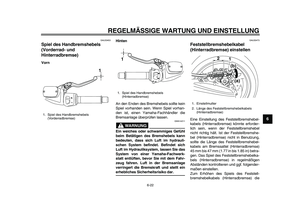

Spiel des Handbremshebels
(Vorderrad- und
Hinterradbremse) ...................... 6-22
Feststellbremshebelkabel
(Hinterradbremse) einstellen .... 6-22

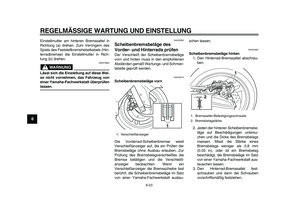

Scheibenbremsbeläge des
Vorder-und Hinterrads prüfen ... 6-23

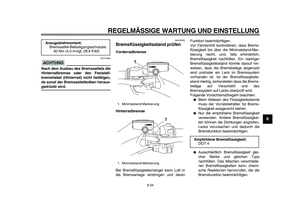

Bremsflüssigkeitsstand prüfen ..... 6-24

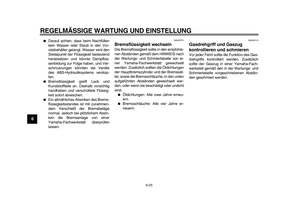

Bremsflüssigkeit wechseln ........... 6-25
Gasdrehgriff und Gaszug
kontrollieren und schmieren ..... 6-25

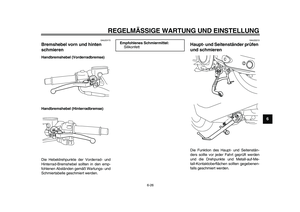

Bremshebel vorn und hinten
schmieren ................................. 6-26
Haupt- und Seitenständer prüfen
und schmieren .......................... 6-26
✼✧✯✴✦✴✣ ✤
 

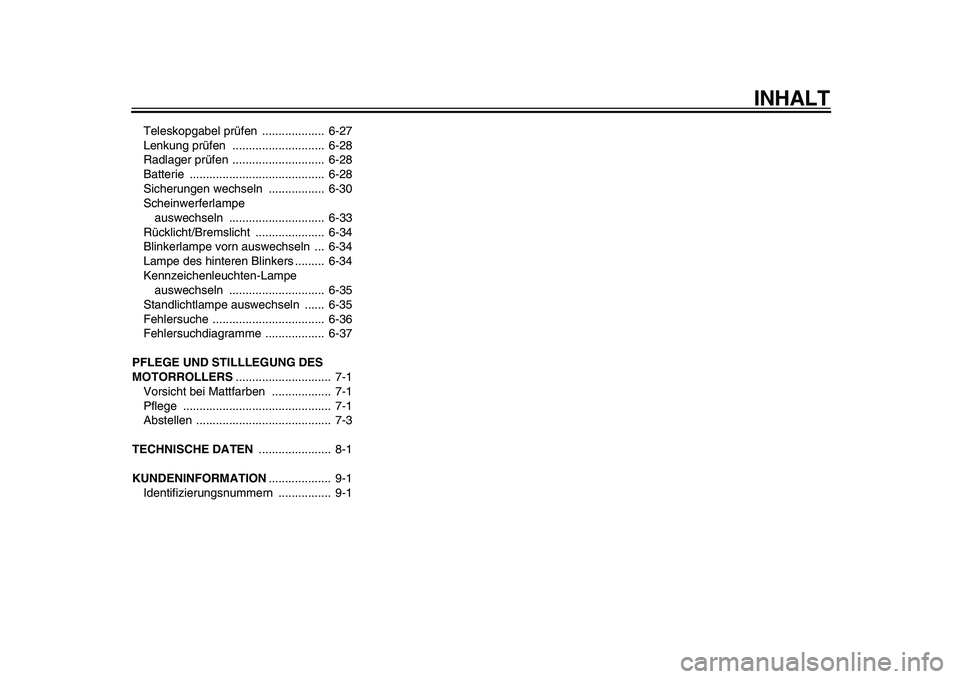

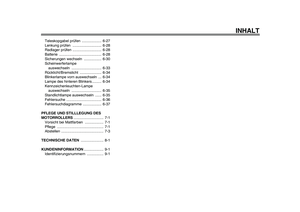

INHALT

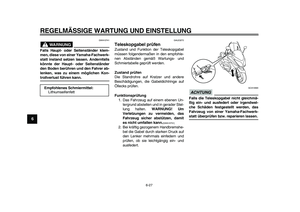

Teleskopgabel prüfen ................... 6-27

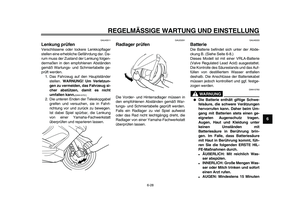

Lenkung prüfen ............................ 6-28
Radlager prüfen ............................ 6-28

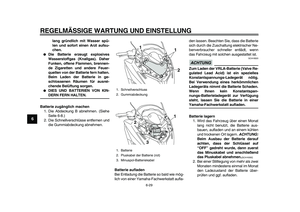

Batterie ......................................... 6-28

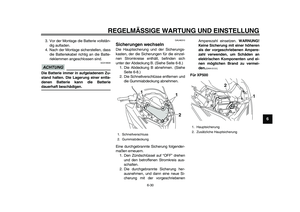

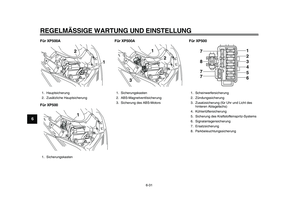

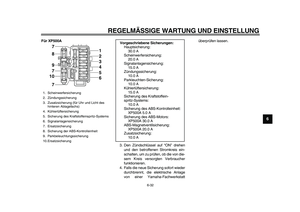

Sicherungen wechseln ................. 6-30

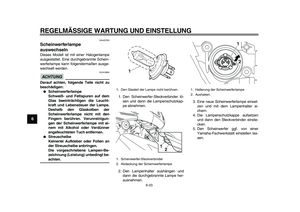

Scheinwerferlampe
auswechseln ............................. 6-33

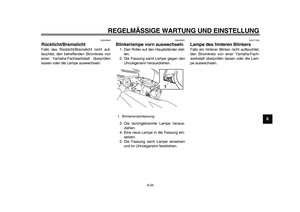

Rücklicht/Bremslicht ..................... 6-34
Blinkerlampe vorn auswechseln ... 6-34
Lampe des hinteren Blinkers ......... 6-34

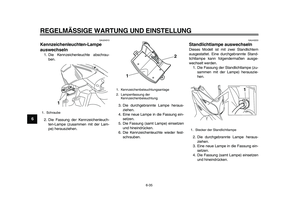

Kennzeichenleuchten-Lampe
auswechseln ............................. 6-35
Standlichtlampe auswechseln ...... 6-35

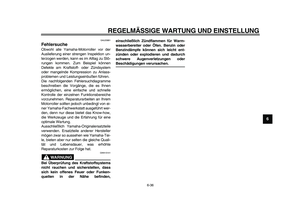

Fehlersuche .................................. 6-36

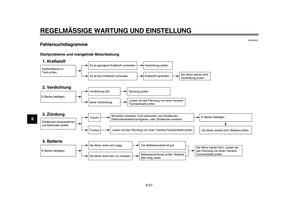

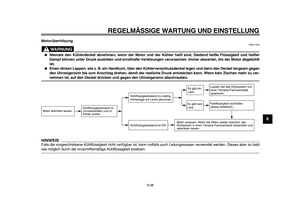

Fehlersuchdiagramme .................. 6-37
PFLEGE UND STILLLEGUNG DES
MOTORROLLERS
............................. 7-1

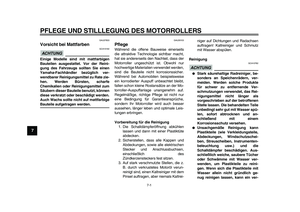

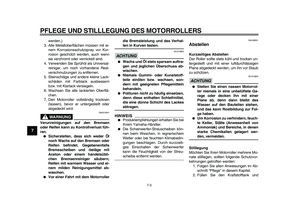

Vorsicht bei Mattfarben .................. 7-1

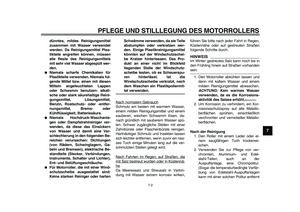

Pflege ............................................. 7-1
Abstellen ......................................... 7-3

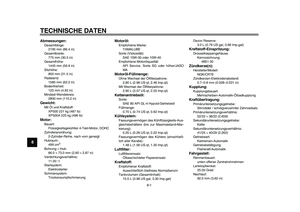

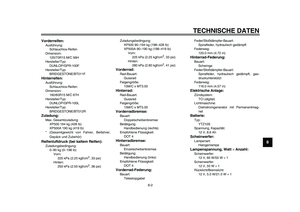

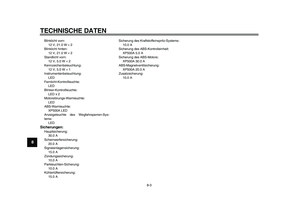

TECHNISCHE DATEN
...................... 8-1
KUNDENINFORMATION
................... 9-1

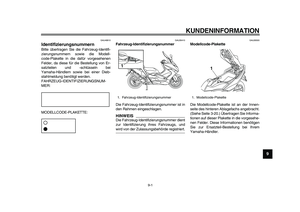

Identifizierungsnummern ................ 9-1
✼✧✯✴✦✴✣ ✥
 



1-1
1

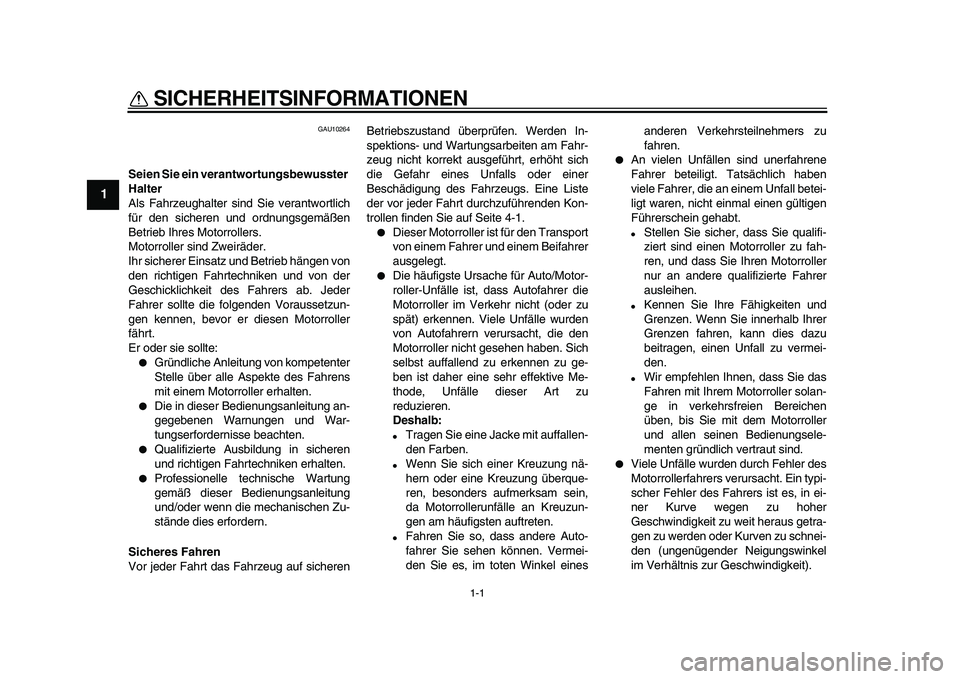

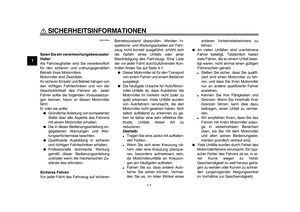

SICHERHEITSINFORMATIONEN
GAU10264
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrollers.
Motorroller sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er diesen Motorroller
fährt.
Er oder sie sollte:

Gründliche Anleitung von kompetenter
Stelle über alle Aspekte des Fahrens
mit einem Motorroller erhalten.

Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.

Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.

Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicherenBetriebszustand überprüfen. Werden In-
spektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer
Beschädigung des Fahrzeugs. Eine Liste
der vor jeder Fahrt durchzuführenden Kon-
trollen finden Sie auf Seite 4-1.

Dieser Motorroller ist für den Transport
von einem Fahrer und einem Beifahrer
ausgelegt.

Die häufigste Ursache für Auto/Motor-
roller-Unfälle ist, dass Autofahrer die
Motorroller im Verkehr nicht (oder zu
spät) erkennen. Viele Unfälle wurden
von Autofahrern verursacht, die den
Motorroller nicht gesehen haben. Sich
selbst auffallend zu erkennen zu ge-
ben ist daher eine sehr effektive Me-
thode, Unfälle dieser Art zu
reduzieren.
Deshalb:

Tragen Sie eine Jacke mit auffallen-
den Farben.

Wenn Sie sich einer Kreuzung nä-
hern oder eine Kreuzung überque-
ren, besonders aufmerksam sein,
da Motorrollerunfälle an Kreuzun-
gen am häufigsten auftreten.

Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel einesanderen Verkehrsteilnehmers zu
fahren.

An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Führerschein gehabt.

Stellen Sie sicher, dass Sie qualifi-
ziert sind einen Motorroller zu fah-
ren, und dass Sie Ihren Motorroller
nur an andere qualifizierte Fahrer
ausleihen.

Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.

Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorroller solan-
ge in verkehrsfreien Bereichen
üben, bis Sie mit dem Motorroller
und allen seinen Bedienungsele-
menten gründlich vertraut sind.

Viele Unfälle wurden durch Fehler des
Motorrollerfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Kurve wegen zu hoher
Geschwindigkeit zu weit heraus getra-
gen zu werden oder Kurven zu schnei-
den (ungenügender Neigungswinkel
im Verhältnis zur Geschwindigkeit).
✼✧✯✴✦✴✣ ✤
