2010 YAMAHA TDM 900 ESP

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU10132

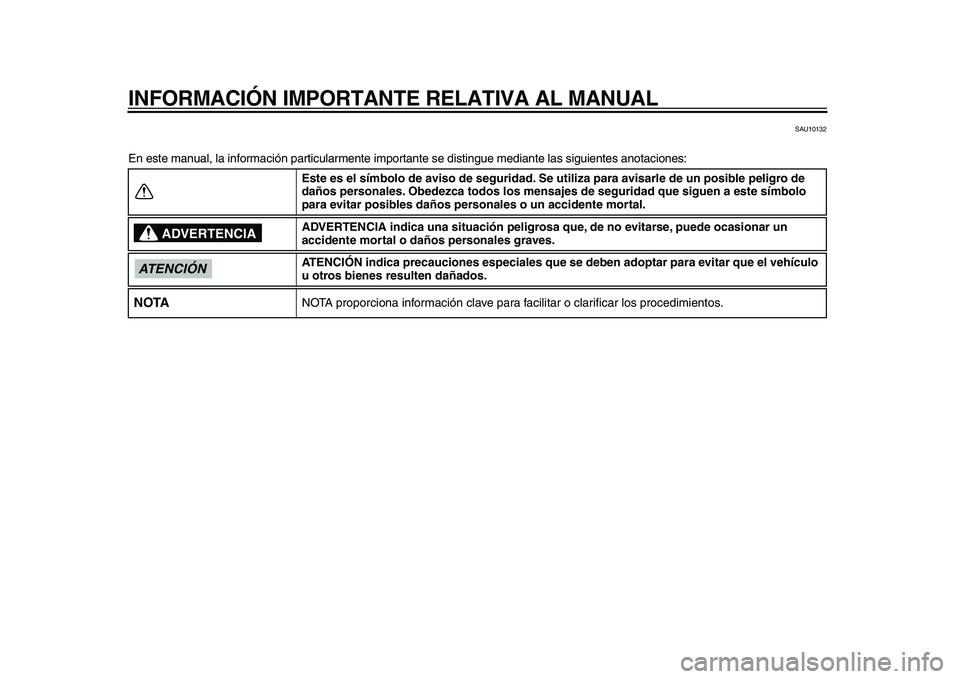

En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:
Este es el símbolo de aviso de seguridad. Se utiliza para avisarle de un posible peligro de
daños personales. Obedezca todos los mensajes de seguridad que siguen a este símbolo
para evitar posibles daños personales o un accidente mortal.
ADVERTENCIA indica una situación peligrosa que, de no evitarse, puede ocasionar un
accidente mortal o daños personales graves.
ATENCIÓN indica precauciones especiales que se deben adoptar para evitar que el vehículo
u otros bienes resulten dañados.
NOTA proporciona información clave para facilitar o clarificar los procedimientos.
ADVERTENCIA
ATENCIÓN NOTA
✼✥✯✣✺ ✤




TABLA DE CONTENIDOS
INFORMACIÓN RELATIVA A LA
SEGURIDAD
......................................1-1
DESCRIPCIÓN
...................................2-1
Vista izquierda ..................................2-1
Vista derecha....................................2-3
Mandos e instrumentos ....................2-5
FUNCIONES DE LOS
INSTRUMENTOS Y MANDOS
............3-1
Sistema inmovilizador ......................3-1
Interruptor principal/Bloqueo de la
dirección .......................................3-2
Testigos y luces de advertencia ......3-3
Tacómetro .......................................3-6
Indicador de la temperatura del
refrigerante ...................................3-7
Visor multifunción ............................3-7
Alarma antirrobo (opcional) .............3-9
Interruptores del manillar .................3-9
Maneta de embrague ....................3-10
Pedal de cambio ............................3-11
Maneta de freno ............................3-11
Pedal de freno ...............................3-11
ABS (modelos con ABS) ...............3-12
Tapón del depósito de gasolina .....3-13
Gasolina ........................................3-13
Tubo respiradero/rebose del
depósito de combustible ............3-14
Catalizador ....................................3-15
Asiento ...........................................3-15Compartimento porta objetos ........ 3-16
Ajuste de la horquilla delantera ..... 3-17
Ajuste del conjunto
amortiguador .............................. 3-18
Soportes de la correa del
equipaje ..................................... 3-20
Caballete lateral ............................ 3-20
Sistema de corte del circuito de
encendido .................................. 3-21
PARA SU SEGURIDAD –
COMPROBACIONES PREVIAS
......... 4-1
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN
.................................... 5-1
Arranque del motor ......................... 5-1
Cambio ............................................ 5-2
Consejos para reducir el consumo
de gasolina .................................. 5-3
Rodaje del motor ............................. 5-3
Estacionamiento .............................. 5-4
MANTENIMIENTO Y AJUSTES
PERIÓDICOS
...................................... 6-1
Juego de herramientas ................... 6-1
Cuadro de mantenimiento
periódico del sistema de control
de emisiones ................................ 6-3
Cuadro general de mantenimiento
y engrase ..................................... 6-5Desmontaje y montaje de
carenados y paneles ................... 6-9
Comprobación de las bujías ......... 6-11
Aceite del motor y filtro ................. 6-12
Líquido refrigerante ....................... 6-15
Cambio del filtro de aire ................ 6-16
Ajuste del ralentí del motor ........... 6-18
Comprobación del juego libre
del cable del acelerador ............ 6-19
Holgura de la válvula .................... 6-19
Neumáticos ................................... 6-20
Llantas de aleación ....................... 6-22
Ajuste del juego libre de la
maneta de embrague ................ 6-23
Interruptores de la luz de freno ..... 6-24
Comprobación de las pastillas
de freno delantero y trasero ...... 6-24
Comprobación del líquido de
freno .......................................... 6-25
Cambio del líquido de frenos ........ 6-26
Juego de la cadena de
transmisión ................................ 6-26
Limpieza y engrase de la cadena
de transmisión ........................... 6-28
Comprobación y engrase de los
cables ........................................ 6-29
Comprobación y engrase del
puño del acelerador y el
cable .......................................... 6-29
Comprobación y engrase de los
pedales de freno y cambio ........ 6-29
✼✥✯✣✺ ✤




TABLA DE CONTENIDOS
Comprobación y engrase de
las manetas de freno y
embrague ................................... 6-30
Comprobación y engrase del
caballete lateral .......................... 6-30
Engrase de la suspensión
trasera ........................................ 6-30
Comprobación de la horquilla
delantera .................................... 6-31
Comprobación de la dirección ....... 6-31
Comprobación de los cojinetes
de las ruedas ............................. 6-32
Batería ........................................... 6-32
Cambio de fusibles ........................ 6-34
Cambio de una bombilla del
faro ............................................. 6-35
Cambio de la bombilla de la luz
de freno/piloto trasero ................ 6-36
Cambio de la bombilla de un
intermitente ................................ 6-37
Cambio de la bombilla de una
luz de posición ........................... 6-37
Apoyo de la motocicleta ................ 6-38
Identificación de averías ................ 6-39
Cuadros de identificación de
averías ....................................... 6-40
CUIDADOS Y ALMACENAMIENTO
DE LA MOTOCICLETA
....................... 7-1
Precaución relativa al color mate .... 7-1
Cuidados ......................................... 7-1Almacenamiento ............................. 7-3
ESPECIFICACIONES
........................ 8-1
INFORMACIÓN PARA EL
CONSUMIDOR
.................................... 9-1
Números de identificación ............... 9-1
✼✥✯✣✺ ✥




1-1
1
INFORMACIÓN RELATIVA A LA SEGURIDAD
SAU10283

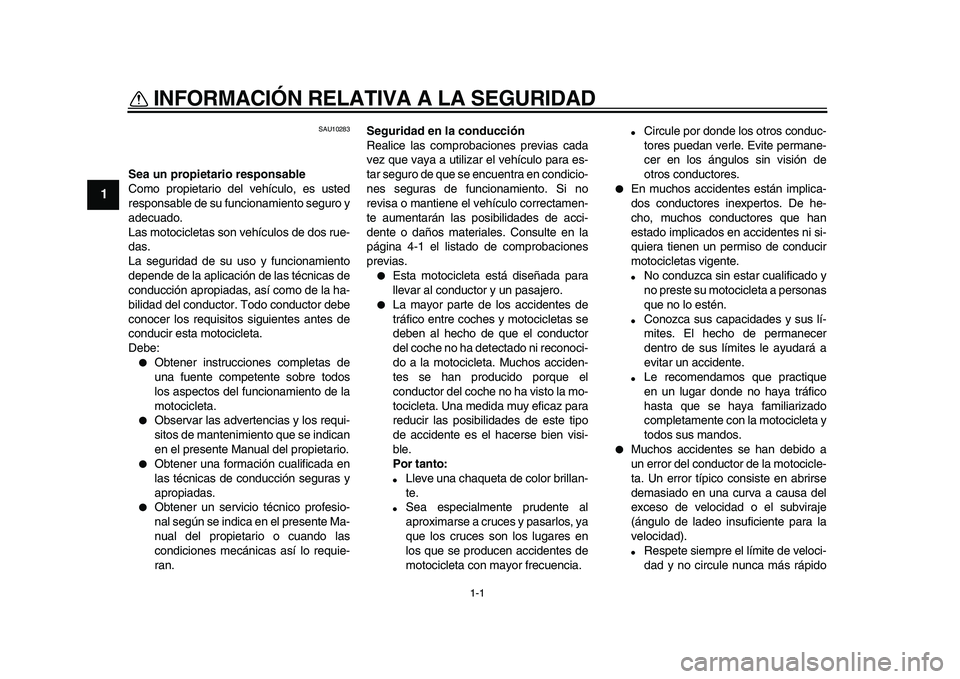

Sea un propietario responsable
Como propietario del vehículo, es usted
responsable de su funcionamiento seguro y
adecuado.
Las motocicletas son vehículos de dos rue-
das.
La seguridad de su uso y funcionamiento
depende de la aplicación de las técnicas de
conducción apropiadas, así como de la ha-
bilidad del conductor. Todo conductor debe
conocer los requisitos siguientes antes de
conducir esta motocicleta.
Debe:

Obtener instrucciones completas de
una fuente competente sobre todos
los aspectos del funcionamiento de la
motocicleta.

Observar las advertencias y los requi-
sitos de mantenimiento que se indican
en el presente Manual del propietario.

Obtener una formación cualificada en
las técnicas de conducción seguras y
apropiadas.

Obtener un servicio técnico profesio-
nal según se indica en el presente Ma-
nual del propietario o cuando las
condiciones mecánicas así lo requie-
ran.
Seguridad en la conducción
Realice las comprobaciones previas cada
vez que vaya a utilizar el vehículo para es-
tar seguro de que se encuentra en condicio-
nes seguras de funcionamiento. Si no
revisa o mantiene el vehículo correctamen-
te aumentarán las posibilidades de acci-
dente o daños materiales. Consulte en la
página 4-1 el listado de comprobaciones
previas.

Esta motocicleta está diseñada para
llevar al conductor y un pasajero.

La mayor parte de los accidentes de
tráfico entre coches y motocicletas se
deben al hecho de que el conductor
del coche no ha detectado ni reconoci-
do a la motocicleta. Muchos acciden-
tes se han producido porque el
conductor del coche no ha visto la mo-
tocicleta. Una medida muy eficaz para
reducir las posibilidades de este tipo
de accidente es el hacerse bien visi-
ble.
Por tanto:

Lleve una chaqueta de color brillan-
te.

Sea especialmente prudente al
aproximarse a cruces y pasarlos, ya
que los cruces son los lugares en
los que se producen accidentes de
motocicleta con mayor frecuencia.

Circule por donde los otros conduc-
tores puedan verle. Evite permane-
cer en los ángulos sin visión de
otros conductores.

En muchos accidentes están implica-
dos conductores inexpertos. De he-
cho, muchos conductores que han
estado implicados en accidentes ni si-
quiera tienen un permiso de conducir
motocicletas vigente.

No conduzca sin estar cualificado y
no preste su motocicleta a personas
que no lo estén.

Conozca sus capacidades y sus lí-
mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.

Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con la motocicleta y
todos sus mandos.

Muchos accidentes se han debido a
un error del conductor de la motocicle-
ta. Un error típico consiste en abrirse
demasiado en una curva a causa del
exceso de velocidad o el subviraje
(ángulo de ladeo insuficiente para la
velocidad).

Respete siempre el límite de veloci-
dad y no circule nunca más rápido
✼✥✯✣✺ ✤




1-2
1
INFORMACIÓN RELATIVA A LA SEGURIDAD
de lo que resulte adecuado según el
estado de la calzada y el tráfico.

Señale siempre antes de girar o
cambiar de carril. Cerciórese de
que los otros conductores puedan
verle.

La postura del conductor y del pasaje-
ro es importante para poder mantener
un control adecuado.

Para mantener el control de la mo-
tocicleta durante la marcha, el con-
ductor debe mantener ambas
manos en el manillar y ambos pies
en las estriberas.

El pasajero debe sujetarse siempre
al conductor, a la correa del asiento
o al asidero con las dos manos y
mantener ambos pies en las estri-
beras del pasajero. No lleve nunca
a un pasajero que no pueda mante-
ner firmemente ambos pies en las
estriberas.

No conduzca nunca bajo los efectos
del alcohol u otras drogas.

Esta motocicleta está diseñada única-
mente para circular en calle/carretera.
No es adecuado para caminos.
Equipo protector
La mayoría de las muertes en accidentes
de motocicleta se producen por lesiones enla cabeza. El uso de un casco de seguridad
es esencial en la prevención o reducción de
las lesiones en la cabeza.

Utilice siempre un casco homologado.

Utilice una máscara o gafas. El viento
en los ojos sin proteger puede reducir
la visión y retrasar la percepción de un
peligro.

El uso de una chaqueta, botas, panta-
lones y guantes resistentes, etc., re-
sulta eficaz para prevenir o reducir las
abrasiones o laceraciones.

No lleve nunca prendas amplias que
puedan engancharse en los mandos,
las estriberas o en las ruedas y provo-
car lesiones o un accidente.

Utilice siempre ropa protectora que le
cubra las piernas, los tobillos y los
pies. El motor y el sistema de escape
están muy calientes durante la marcha
o después y pueden provocar quema-
duras.

El pasajero debe observar también las
precauciones indicadas anteriormen-
te.
Evite el envenenamiento por monóxido
de carbono
Los gases de escape del motor contienen
monóxido de carbono, un gas letal. La inha-
lación de monóxido de carbono puede pro-vocar dolores de cabeza, mareo,
somnolencia, nauseas, confusión y, por úl-
timo, la muerte.
El monóxido de carbono es un gas incoloro,
inodoro e insípido que puede estar presen-
te aunque no se vea ni se huela nada pro-
cedente del escape del motor. Se pueden
acumular en tiempo muy breve niveles leta-
les de monóxido de carbono que le postra-
rán rápidamente y le impedirán salvarse.
Asimismo, en lugares cerrados o mal venti-
lados pueden mantenerse niveles letales
de monóxido de carbono durante horas o
días. Si nota cualquier síntoma de envene-
namiento por monóxido de carbono aban-
done el lugar inmediatamente, respire aire
fresco y SOLICITE TRATAMIENTO MÉDI-
CO.

No ponga el motor en marcha en un
lugar cerrado. Aunque intente eliminar
los gases de escape con extractores o
ventanas y puertas abiertas, el mo-
nóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.

No ponga en marcha el motor en luga-
res mal ventilados o parcialmente ce-
rrados como cobertizos, garajes o
cocheras.

No ponga en marcha el motor en el ex-
terior cuando los gases de escape
puedan penetrar en un edificio a tra-
✼✥✯✣✺ ✥




1-3
1
INFORMACIÓN RELATIVA A LA SEGURIDAD
vés de aberturas como ventanas y
puertas.

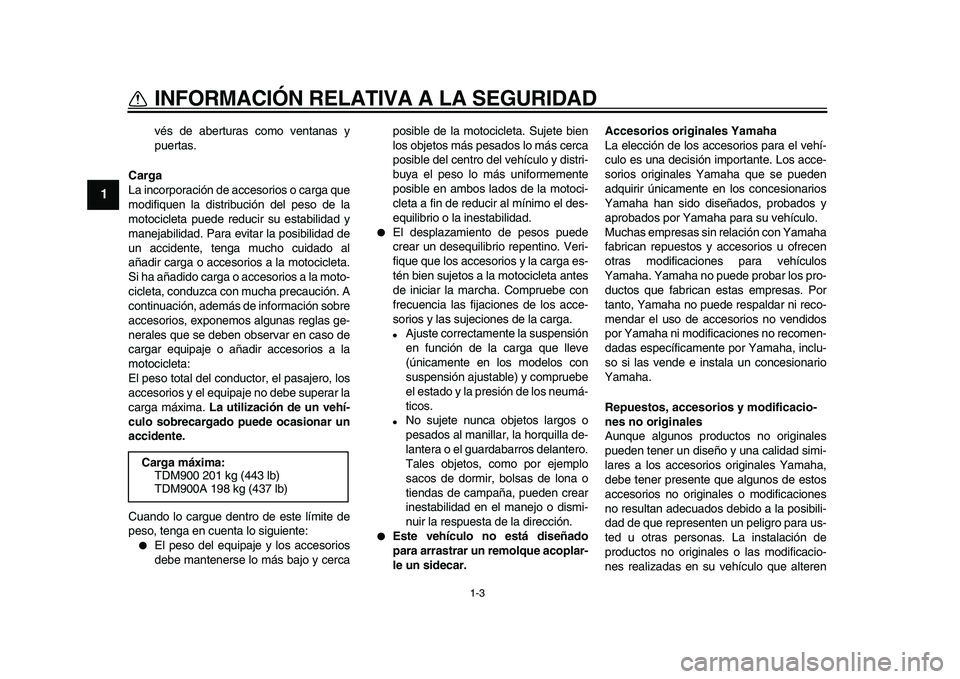

Carga
La incorporación de accesorios o carga que
modifiquen la distribución del peso de la
motocicleta puede reducir su estabilidad y
manejabilidad. Para evitar la posibilidad de
un accidente, tenga mucho cuidado al
añadir carga o accesorios a la motocicleta.
Si ha añadido carga o accesorios a la moto-
cicleta, conduzca con mucha precaución. A
continuación, además de información sobre
accesorios, exponemos algunas reglas ge-
nerales que se deben observar en caso de
cargar equipaje o añadir accesorios a la
motocicleta:
El peso total del conductor, el pasajero, los
accesorios y el equipaje no debe superar la
carga máxima.
La utilización de un vehí-
culo sobrecargado puede ocasionar un
accidente.
Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:


El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cercaposible de la motocicleta. Sujete bien
los objetos más pesados lo más cerca
posible del centro del vehículo y distri-
buya el peso lo más uniformemente
posible en ambos lados de la motoci-
cleta a fin de reducir al mínimo el des-
equilibrio o la inestabilidad.

El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos a la motocicleta antes
de iniciar la marcha. Compruebe con
frecuencia las fijaciones de los acce-
sorios y las sujeciones de la carga.

Ajuste correctamente la suspensión
en función de la carga que lleve
(únicamente en los modelos con
suspensión ajustable) y compruebe
el estado y la presión de los neumá-
ticos.

No sujete nunca objetos largos o
pesados al manillar, la horquilla de-
lantera o el guardabarros delantero.
Tales objetos, como por ejemplo
sacos de dormir, bolsas de lona o
tiendas de campaña, pueden crear
inestabilidad en el manejo o dismi-
nuir la respuesta de la dirección.

Este vehículo no está diseñado
para arrastrar un remolque acoplar-
le un sidecar.Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y
aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con Yamaha
fabrican repuestos y accesorios u ofrecen
otras modificaciones para vehículos
Yamaha. Yamaha no puede probar los pro-
ductos que fabrican estas empresas. Por
tanto, Yamaha no puede respaldar ni reco-
mendar el uso de accesorios no vendidos
por Yamaha ni modificaciones no recomen-
dadas específicamente por Yamaha, inclu-
so si las vende e instala un concesionario
Yamaha.
Repuestos, accesorios y modificacio-
nes no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
Carga máxima:
TDM900 201 kg (443 lb)
TDM900A 198 kg (437 lb)
✼✥✯✣✺ ✦




1-4
1
INFORMACIÓN RELATIVA A LA SEGURIDAD

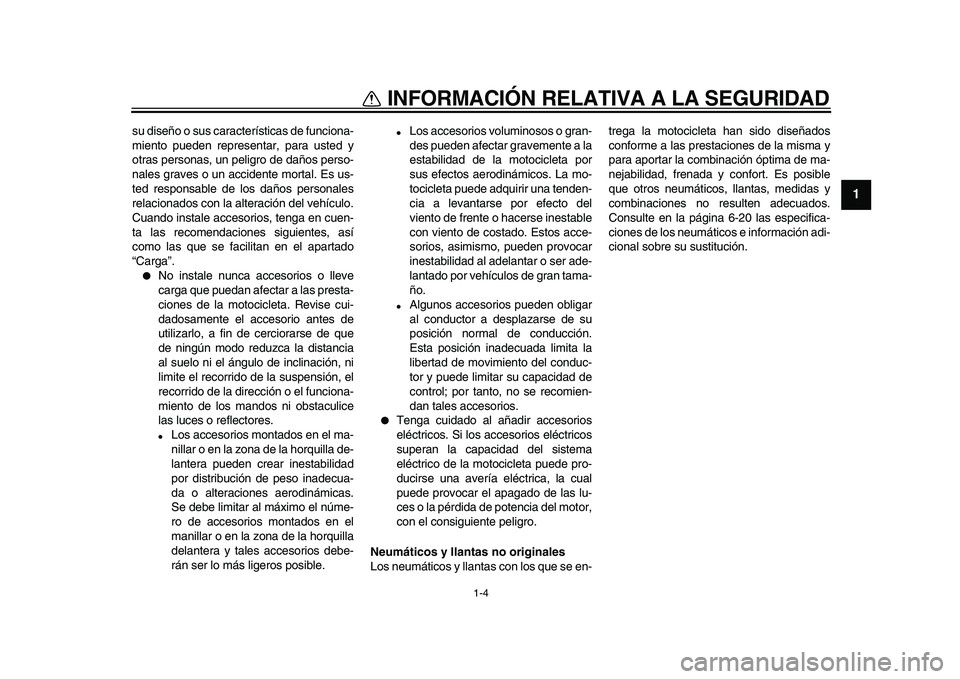

su diseño o sus características de funciona-
miento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.

No instale nunca accesorios o lleve
carga que puedan afectar a las presta-
ciones de la motocicleta. Revise cui-
dadosamente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.

Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.

Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad de la motocicleta por
sus efectos aerodinámicos. La mo-
tocicleta puede adquirir una tenden-
cia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran tama-
ño.

Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-
tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.

Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del motor,
con el consiguiente peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 6-20 las especifica-
ciones de los neumáticos e información adi-
cional sobre su sustitución.
✼✥✯✣✺ ✧




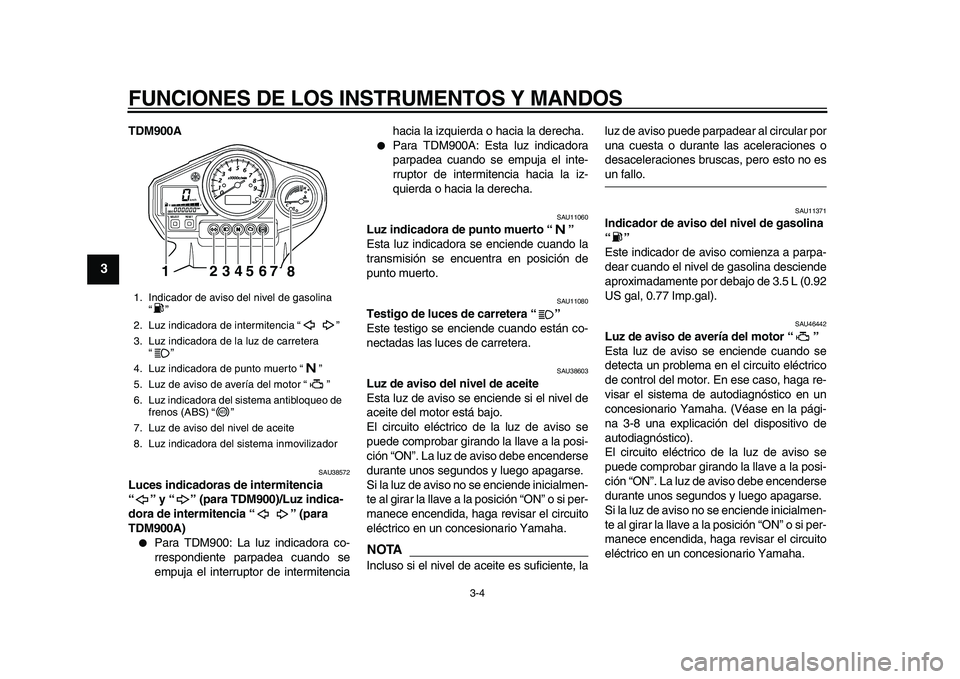

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
1
2
3
4
5
6
7
8
9

TDM900A
SAU38572
Luces indicadoras de intermitencia
“” y “” (para TDM900)/Luz indica-
dora de intermitencia “” (para
TDM900A)

Para TDM900: La luz indicadora co-
rrespondiente parpadea cuando se
empuja el interruptor de intermitenciahacia la izquierda o hacia la derecha.

Para TDM900A: Esta luz indicadora
parpadea cuando se empuja el inte-
rruptor de intermitencia hacia la iz-
quierda o hacia la derecha.
SAU11060
Luz indicadora de punto muerto “”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11080
Testigo de luces de carretera “”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU38603
Luz de aviso del nivel de aceite
Esta luz de aviso se enciende si el nivel de
aceite del motor está bajo.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
NOTA

Incluso si el nivel de aceite es suficiente, laluz de aviso puede parpadear al circular por
una cuesta o durante las aceleraciones o
desaceleraciones bruscas, pero esto no es
un fallo.
SAU11371
Indicador de aviso del nivel de gasolina
“”
Este indicador de aviso comienza a parpa-
dear cuando el nivel de gasolina desciende
aproximadamente por debajo de 3.5 L (0.92
US gal, 0.77 Imp.gal).
SAU46442
Luz de aviso de avería del motor “”
Esta luz de aviso se enciende cuando se
detecta un problema en el circuito eléctrico
de control del motor. En ese caso, haga re-
visar el sistema de autodiagnóstico en un
concesionario Yamaha. (Véase en la pági-
na 3-8 una explicación del dispositivo de
autodiagnóstico).
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
1. Indicador de aviso del nivel de gasolina
“”
2. Luz indicadora de intermitencia “ ”
3. Luz indicadora de la luz de carretera
“”
4. Luz indicadora de punto muerto “ ”
5. Luz de aviso de avería del motor “ ”
6. Luz indicadora del sistema antibloqueo de
frenos (ABS) “ ”
7. Luz de aviso del nivel de aceite
8. Luz indicadora del sistema inmovilizador
1234567
8
ABS
✼✥✯✣✺ ✧
