2010 YAMAHA TDM 900 ESP

ESPECIFICACIONES
8-2
1
2
3
4
5
6
7
8
9

Tipo de transmisión:
Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
33/12 (2.750)
2a:
37/19 (1.947)
3a:
34/22 (1.545)
4a:
31/25 (1.240)
5a:
26/25 (1.040)
6a:
24/26 (0.923)
Chasis:
Tipo de bastidor:
Diamante
Ángulo del eje delantero:
25.50 °
Base del ángulo de inclinación:
114.0 mm (4.49 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño:
120/70 ZR18M/C (59W)
Fabricante/modelo:
TDM900 METZELER/MEZ4 FRONT
TDM900A DUNLOP/D220FSTJ
Fabricante/modelo:
TDM900 DUNLOP/D220FSTJ
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
160/60 ZR17M/C (69W)
Fabricante/modelo:
TDM900 METZELER/MEZ4
TDM900A DUNLOP/D220STJ
Fabricante/modelo:
TDM900 DUNLOP/D220STJ
Carga:
Carga máxima:
TDM900 201 kg (443 lb)
TDM900A 198 kg (437 lb)
* (Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Trasero:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Condiciones de carga:
TDM900 90–201 kg (198–443 lb)
TDM900A 90–198 kg (198–437 lb)
Delantero:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Trasero:
290 kPa (2.90 kgf/cm
2

, 42 psi)
Conducción a alta velocidad:
Delantero:
225 kPa (2.25 kgf/cm
2

, 33 psi)Trasero:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Rueda delantera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
18M/C x MT3.50
Rueda trasera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT5.00
Freno delantero:
Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:
Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
150.0 mm (5.91 in)
✼✥✯✣✺ ✥




ESPECIFICACIONES
8-3
2
3
4
5
6
7
89

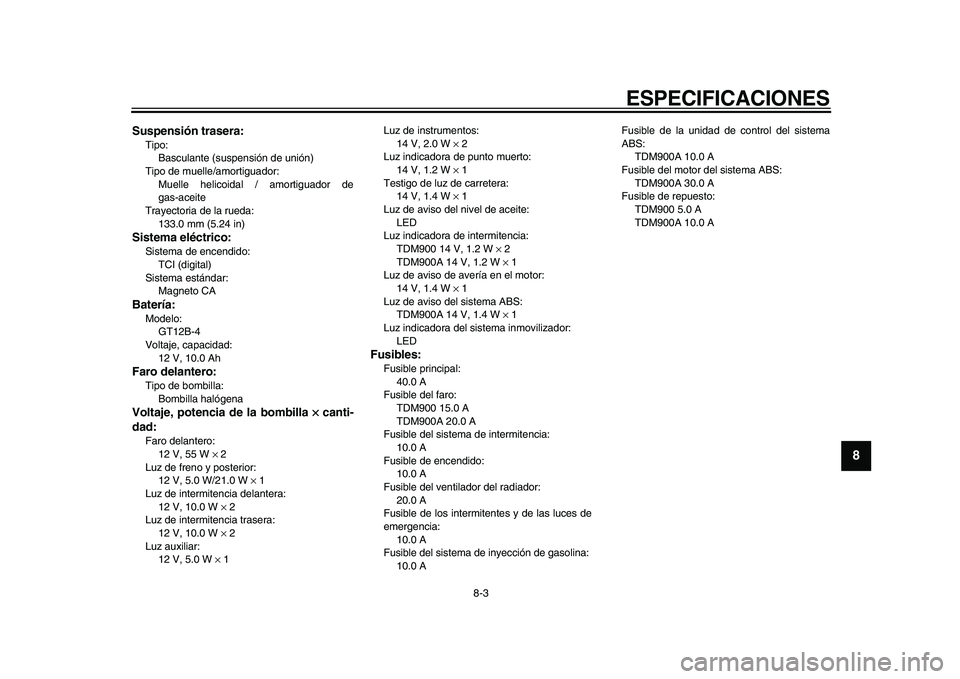

Suspensión trasera:
Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de
gas-aceite
Trayectoria de la rueda:
133.0 mm (5.24 in)
Sistema eléctrico:
Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CA
Batería:
Modelo:
GT12B-4
Voltaje, capacidad:
12 V, 10.0 Ah
Faro delantero:
Tipo de bombilla:
Bombilla halógena
Voltaje, potencia de la bombilla
×× × ×
canti-
dad:
Faro delantero:
12 V, 55 W
×
2
Luz de freno y posterior:
12 V, 5.0 W/21.0 W
×
1
Luz de intermitencia delantera:
12 V, 10.0 W
×
2
Luz de intermitencia trasera:
12 V, 10.0 W
×
2
Luz auxiliar:
12 V, 5.0 W
×
1Luz de instrumentos:
14 V, 2.0 W
×
2
Luz indicadora de punto muerto:
14 V, 1.2 W
×
1
Testigo de luz de carretera:
14 V, 1.4 W
×
1
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
TDM900 14 V, 1.2 W
×
2
TDM900A 14 V, 1.2 W
×
1
Luz de aviso de avería en el motor:
14 V, 1.4 W
×
1
Luz de aviso del sistema ABS:
TDM900A 14 V, 1.4 W
×
1
Luz indicadora del sistema inmovilizador:
LED

Fusibles:
Fusible principal:
40.0 A
Fusible del faro:
TDM900 15.0 A
TDM900A 20.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
Fusible del ventilador del radiador:
20.0 A
Fusible de los intermitentes y de las luces de
emergencia:
10.0 A
Fusible del sistema de inyección de gasolina:
10.0 AFusible de la unidad de control del sistema
ABS:
TDM900A 10.0 A
Fusible del motor del sistema ABS:
TDM900A 30.0 A
Fusible de repuesto:
TDM900 5.0 A
TDM900A 10.0 A
✼✥✯✣✺ ✦




9-1
1
2
3
4
5
6
7
8
9

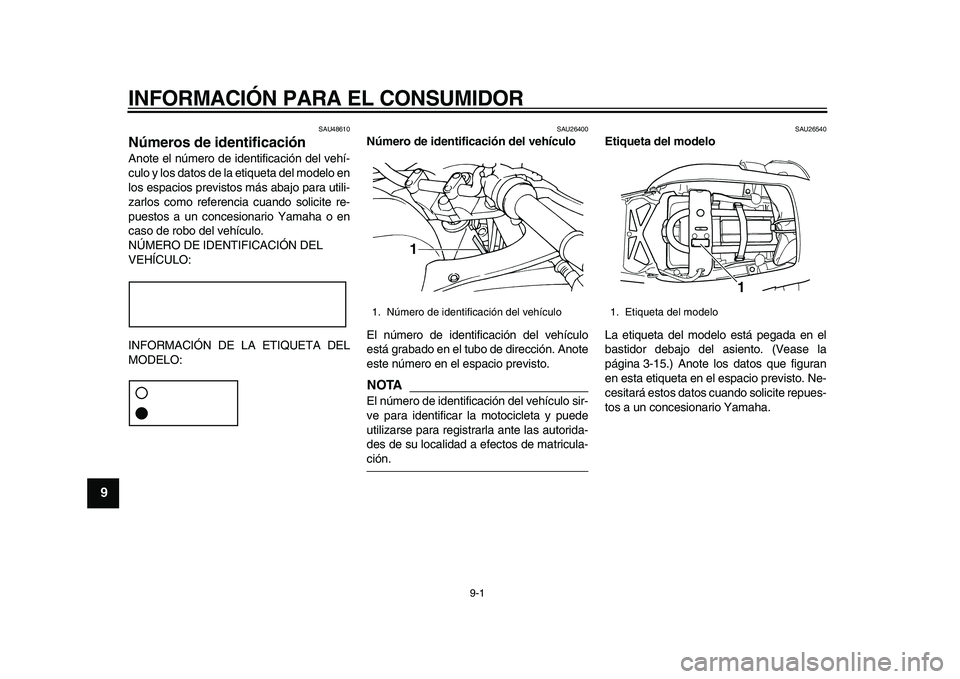

INFORMACIÓN PARA EL CONSUMIDOR
SAU48610
Números de identificación
Anote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo en
los espacios previstos más abajo para utili-
zarlos como referencia cuando solicite re-
puestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.
NOTA

El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26540
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Vease la
página 3-15.) Anote los datos que figuran
en esta etiqueta en el espacio previsto. Ne-
cesitará estos datos cuando solicite repues-
tos a un concesionario Yamaha.
1. Número de identificación del vehículo
1

1. Etiqueta del modelo
1
✼✥✯✣✺ ✤




INDEX
A
ABS (modelos con ABS) ......................... 3-12
Aceite del motor y filtro ............................ 6-12
Alarma antirrobo (opcional) ....................... 3-9
Almacenamiento ........................................ 7-3
Apoyo de la motocicleta .......................... 6-38
Arranque del motor .................................... 5-1
Asiento..................................................... 3-15
B
Batería ..................................................... 6-32
Bombilla de la luz de freno/piloto
trasero, cambio...................................... 6-36
Bombilla del faro, cambio ........................ 6-35
Bombilla del intermitente, cambio............ 6-37
Bombilla de una luz de posición,
cambio ................................................... 6-37
Bujías, comprobación .............................. 6-11
C
Caballete lateral....................................... 3-20
Caballete lateral, comprobación y
engrase ................................................. 6-30
Cables, comprobación y engrase ............ 6-29
Cadena de transmisión, limpieza y
engrase ................................................. 6-28
Cambio ...................................................... 5-2
Carenados y paneles, desmontaje y
montaje.................................................... 6-9
Catalizador .............................................. 3-15
Cojinetes de las ruedas,
comprobación ........................................ 6-32
Color mate, precaución ............................. 7-1
Compartimento porta objetos .................. 3-16
Conjunto amortiguador, ajuste ................ 3-18Conmutador de la luz de cruce/
carretera.................................................. 3-9
Consumo de gasolina, consejos para
reducirlo .................................................. 5-3
Cuadros de identificación de averías ...... 6-40
Cuidados ................................................... 7-1
D
Dirección, comprobación ......................... 6-31
E
Especificaciones........................................ 8-1
Estacionamiento ........................................ 5-4
Etiqueta del modelo................................... 9-1
F
Filtro de aire, cambio ............................... 6-16
Fusibles, cambio ..................................... 6-34
G
Gasolina .................................................. 3-13
H
Holgura de la válvula ............................... 6-19
Horquilla delantera, ajuste....................... 3-17
Horquilla delantera, comprobación.......... 6-31
I
Identificación de averías.......................... 6-39
Indicador de aviso del nivel de
gasolina................................................... 3-4
Indicador de la temperatura del
refrigerante.............................................. 3-7
Información relativa a la seguridad ........... 1-1
Interruptor de arranque ........................... 3-10
Interruptor de intermitencia ....................... 3-9
Interruptor de la bocina ........................... 3-10
Interruptor de luces de emergencia......... 3-10
Interruptor de paro del motor................... 3-10
Interruptor de ráfagas ................................ 3-9Interruptores de la luz de freno ............... 6-24
Interruptores del manillar .......................... 3-9
Interruptor principal/Bloqueo de
dirección ................................................. 3-2
J
Juego de herramientas ............................. 6-1
Juego de la cadena de transmisión ........ 6-26
Juego libre de la maneta de
embrague, ajuste .................................. 6-23
Juego libre del cable del acelerador,
comprobación ....................................... 6-19
L
Líquido de freno, comprobación ............. 6-25
Líquido de frenos, cambio....................... 6-26
Líquido refrigerante ................................. 6-15
Luces indicadoras de intermitencia........... 3-4
Luz de aviso de avería del motor .............. 3-4
Luz de aviso del ABS
(modelos con ABS) ................................. 3-5
Luz de aviso del nivel de aceite ................ 3-4
Luz indicadora del sistema
inmovilizador ........................................... 3-5
Luz indicadora de punto muerto ............... 3-4
M
Maneta de embrague .............................. 3-10
Maneta de freno ...................................... 3-11
Manetas de freno y embrague,
comprobación y engrase ...................... 6-30
Mantenimiento, sistema de control
de emisiones........................................... 6-3
Mantenimiento y engrase, periódicos ....... 6-5
N
Neumáticos ............................................. 6-20
Número de identificación del vehículo ...... 9-1
✼✥✯✣✺ ✥




INDEX

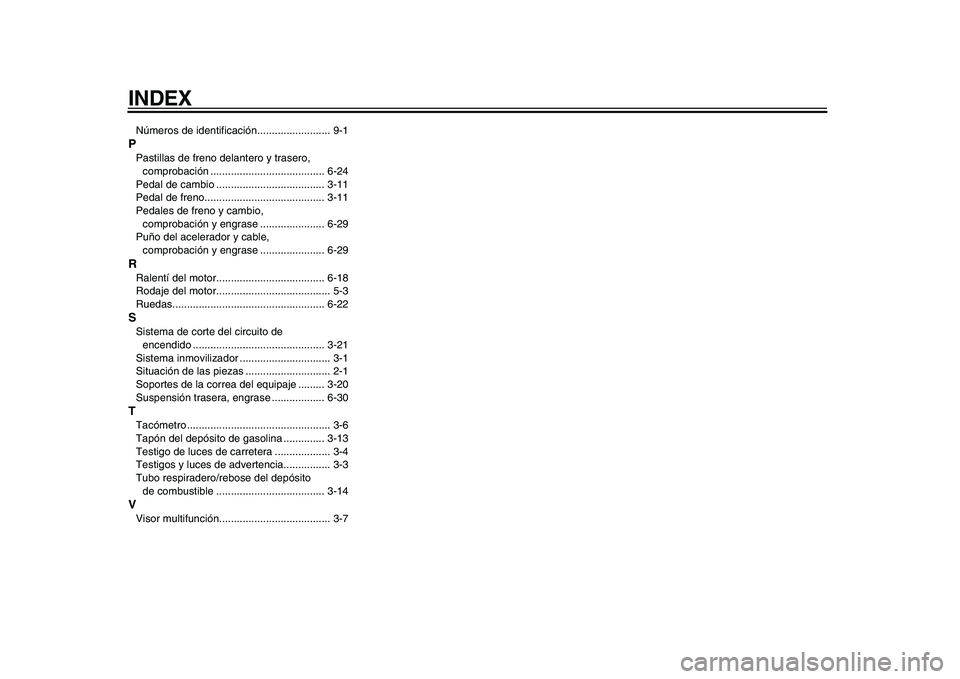

Números de identificación......................... 9-1
