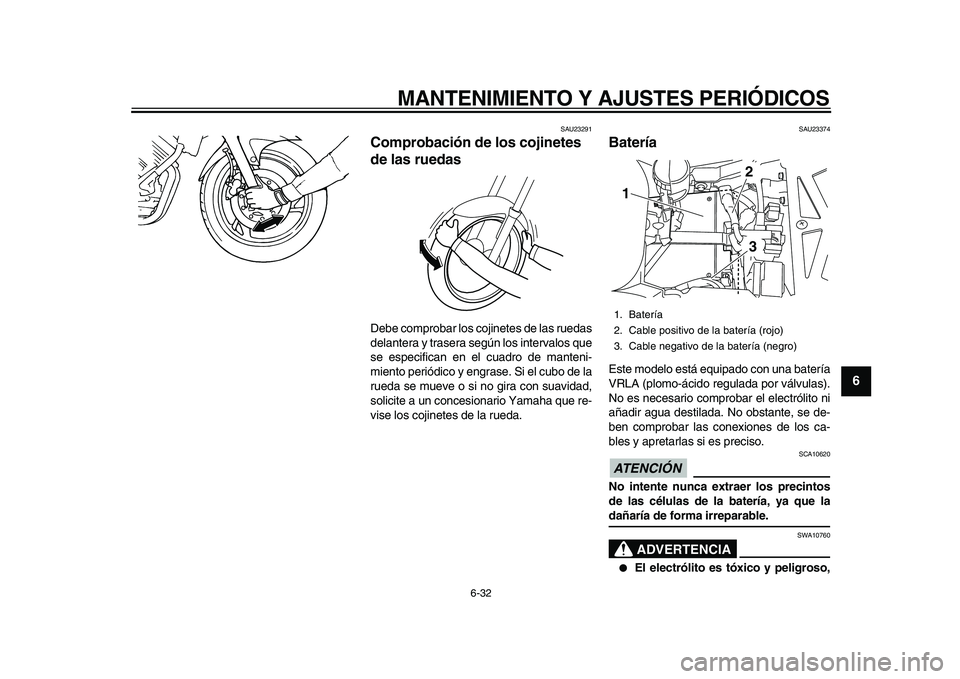

2010 YAMAHA TDM 900 ESP

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-32
2
3
4
5
67
8
9

SAU23291
Comprobación de los cojinetes
de las ruedas
Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de la
rueda se mueve o si no gira con suavidad,
solicite a un concesionario Yamaha que re-
vise los cojinetes de la rueda.
SAU23374
Batería
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ATENCIÓN

SCA10620
No intente nunca extraer los precintos
de las células de la batería, ya que la
dañaría de forma irreparable.
ADVERTENCIA

SWA10760

El electrólito es tóxico y peligroso,
1. Batería
2. Cable positivo de la batería (rojo)
3. Cable negativo de la batería (negro)
1
23
✼✥✯✣✺ ✦✥




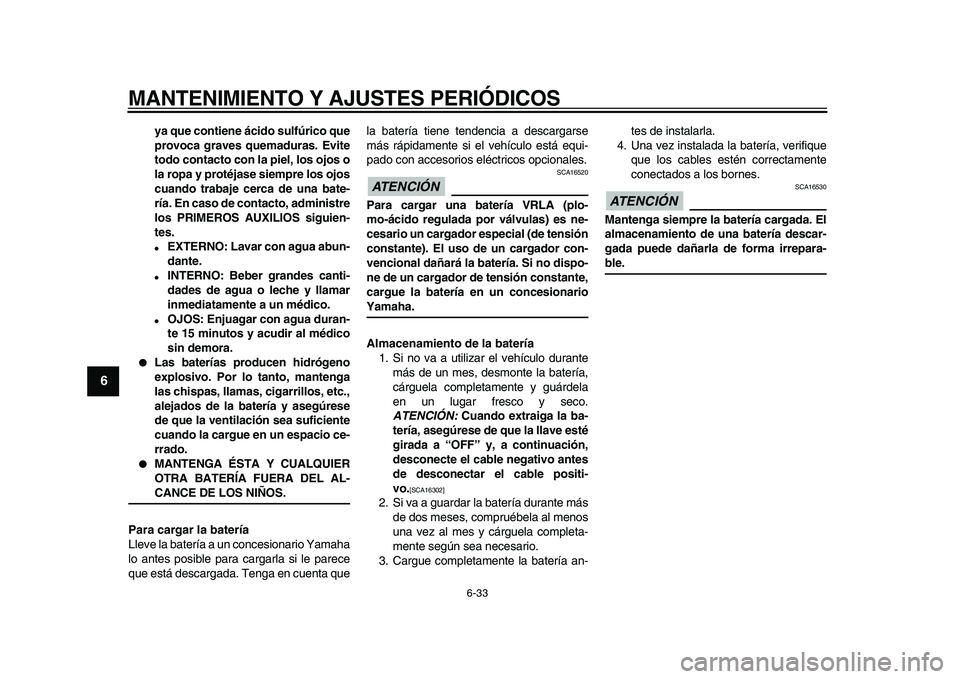

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-33
1
2
3
4
5
6
7
8
9

ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.

EXTERNO: Lavar con agua abun-
dante.

INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.

OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.

Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.

MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta quela batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN

SCA16520
Para cargar una batería VRLA (plo-
mo-ácido regulada por válvulas) es ne-
cesario un cargador especial (de tensión
constante). El uso de un cargador con-
vencional dañará la batería. Si no dispo-
ne de un cargador de tensión constante,
cargue la batería en un concesionario
Yamaha.
Almacenamiento de la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN:
Cuando extraiga la ba-
tería, asegúrese de que la llave esté
girada a “OFF” y, a continuación,
desconecte el cable negativo antes
de desconectar el cable positi-
vo.
[SCA16302]

2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-tes de instalarla.
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.
ATENCIÓN

SCA16530
Mantenga siempre la batería cargada. El
almacenamiento de una batería descar-
gada puede dañarla de forma irrepara-
ble.
✼✥✯✣✺ ✦✦




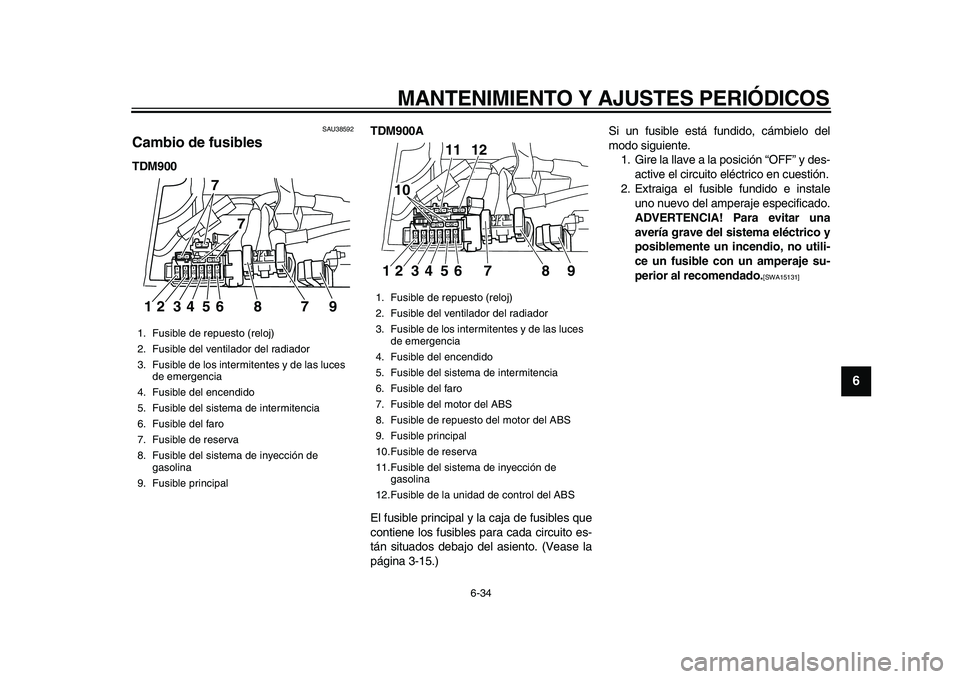

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-34
2
3
4
5
67
8
9

SAU38592
Cambio de fusibles
TDM900TDM900A
El fusible principal y la caja de fusibles que
contiene los fusibles para cada circuito es-
tán situados debajo del asiento. (Vease la
página 3-15.)Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15131]

1. Fusible de repuesto (reloj)
2. Fusible del ventilador del radiador
3. Fusible de los intermitentes y de las luces
de emergencia
4. Fusible del encendido
5. Fusible del sistema de intermitencia
6. Fusible del faro
7. Fusible de reserva
8. Fusible del sistema de inyección de
gasolina
9. Fusible principal
12 34 5 6 7 97
7
8

1. Fusible de repuesto (reloj)
2. Fusible del ventilador del radiador
3. Fusible de los intermitentes y de las luces
de emergencia
4. Fusible del encendido
5. Fusible del sistema de intermitencia
6. Fusible del faro
7. Fusible del motor del ABS
8. Fusible de repuesto del motor del ABS
9. Fusible principal
10.Fusible de reserva
11.Fusible del sistema de inyección de
gasolina
12.Fusible de la unidad de control del ABS
12 34 5 6 7 8 911 12
10
✼✥✯✣✺ ✦✧




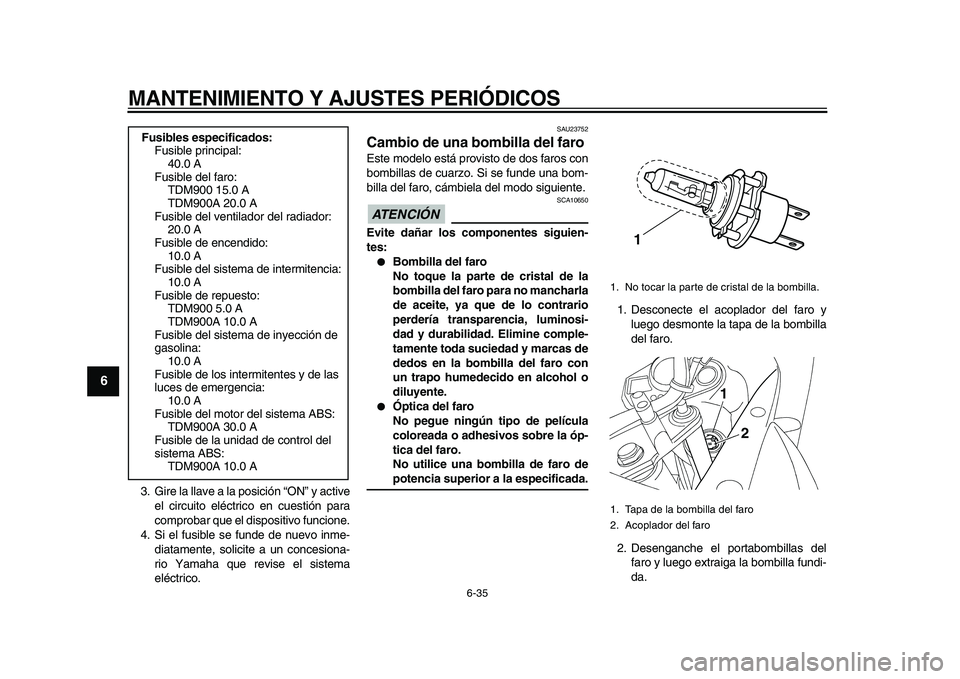

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-35
1
2
3
4
5
6
7
8
9

3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcione.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU23752
Cambio de una bombilla del faro
Este modelo está provisto de dos faros con
bombillas de cuarzo. Si se funde una bom-
billa del faro, cámbiela del modo siguiente.
ATENCIÓN

SCA10650
Evite dañar los componentes siguien-
tes:

Bombilla del faro
No toque la parte de cristal de la
bombilla del faro para no mancharla
de aceite, ya que de lo contrario
perdería transparencia, luminosi-
dad y durabilidad. Elimine comple-
tamente toda suciedad y marcas de
dedos en la bombilla del faro con
un trapo humedecido en alcohol o
diluyente.

Óptica del faro
No pegue ningún tipo de película
coloreada o adhesivos sobre la óp-
tica del faro.
No utilice una bombilla de faro de
potencia superior a la especificada.
1. Desconecte el acoplador del faro y
luego desmonte la tapa de la bombilla
del faro.
2. Desenganche el portabombillas del
faro y luego extraiga la bombilla fundi-
da.
Fusibles especificados:
Fusible principal:
40.0 A
Fusible del faro:
TDM900 15.0 A
TDM900A 20.0 A
Fusible del ventilador del radiador:
20.0 A
Fusible de encendido:
10.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de repuesto:
TDM900 5.0 A
TDM900A 10.0 A
Fusible del sistema de inyección de
gasolina:
10.0 A
Fusible de los intermitentes y de las
luces de emergencia:
10.0 A
Fusible del motor del sistema ABS:
TDM900A 30.0 A
Fusible de la unidad de control del
sistema ABS:
TDM900A 10.0 A
1. No tocar la parte de cristal de la bombilla.
1. Tapa de la bombilla del faro
2. Acoplador del faro
1
1
2
✼✥✯✣✺ ✦




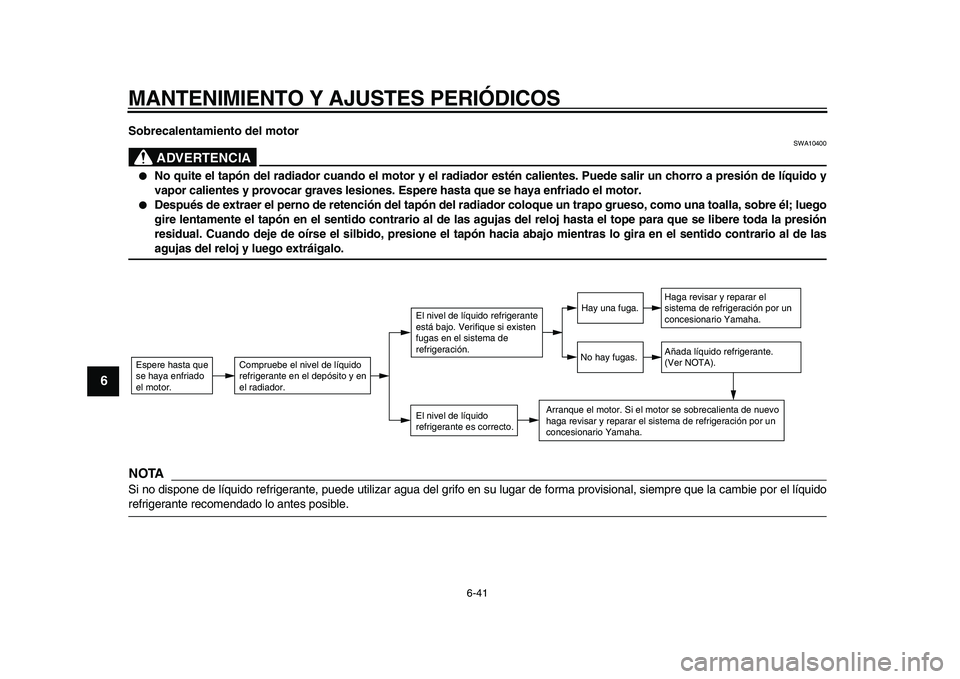

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-41
1
2
3
4
5
6
7
8
9

Sobrecalentamiento del motor
ADVERTENCIA

SWA10400

No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.

Después de extraer el perno de retención del tapón del radiador coloque un trapo grueso, como una toalla, sobre él; luego
gire lentamente el tapón en el sentido contrario al de las agujas del reloj hasta el tope para que se libere toda la presión
residual. Cuando deje de oírse el silbido, presione el tapón hacia abajo mientras lo gira en el sentido contrario al de las
agujas del reloj y luego extráigalo.
NOTA

Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por el líquido
refrigerante recomendado lo antes posible.
Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.
Añada líquido refrigerante.
(Ver NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
✼✥✯✣✺ ✧✤




7-1
2
3
4
5
6
78
9

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
SAU37833
Precaución relativa al color mate
ATENCIÓN

SCA15192
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o da-
ñará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado en
color mate.
SAU26044
Cuidados
Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo
1. Cubra las salidas de silenciador con
bolsas de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los obtu-
radores, las juntas, los piñones, la ca-
dena de transmisión y los ejes de lasruedas. Enjuague siempre la suciedad
y el desengrasador con agua.
Limpieza
ATENCIÓN

SCA10772

No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.

Una limpieza inadecuada puede da-
ñar las partes de plástico (como los
carenados, paneles, parabrisas, la
óptica del faro o del indicador, etc.)
y los silenciadores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no quedan bien limpias
con agua, se puede diluir en ella un
detergente suave. Se debe eliminar
con agua abundante todo residuo
✼✥✯✣✺ ✤




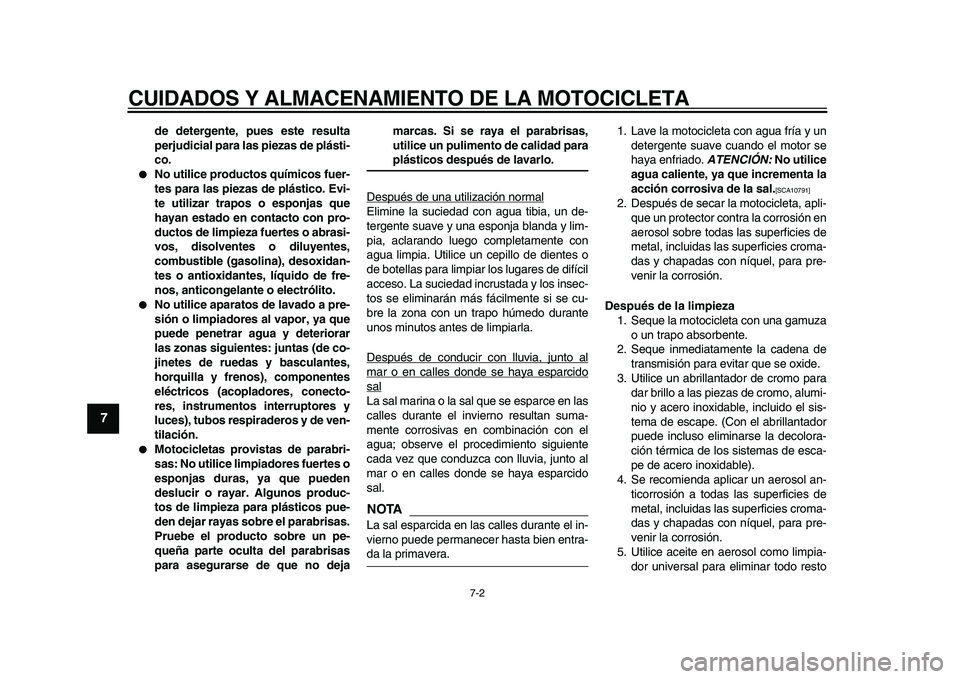

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
1
2
3
4
5
6
7
8
9

de detergente, pues este resulta
perjudicial para las piezas de plásti-
co.

No utilice productos químicos fuer-
tes para las piezas de plástico. Evi-
te utilizar trapos o esponjas que
hayan estado en contacto con pro-
ductos de limpieza fuertes o abrasi-
vos, disolventes o diluyentes,
combustible (gasolina), desoxidan-
tes o antioxidantes, líquido de fre-
nos, anticongelante o electrólito.

No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.

Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabrisas.
Pruebe el producto sobre un pe-
queña parte oculta del parabrisas
para asegurarse de que no dejamarcas. Si se raya el parabrisas,
utilice un pulimento de calidad para
plásticos después de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de conducir con lluvia, junto almar o en calles donde se haya esparcidosalLa sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.NOTA

La sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado.
ATENCIÓN:
No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10791]

2. Después de secar la motocicleta, apli-
que un protector contra la corrosión en
aerosol sobre todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Seque inmediatamente la cadena de
transmisión para evitar que se oxide.
3. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
4. Se recomienda aplicar un aerosol an-
ticorrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
5. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
✼✥✯✣✺ ✥




8-1
2
3
4
5
6
7
89

ESPECIFICACIONES
SAU2633X
Dimensiones:
Longitud total:
2180 mm (85.8 in)
Anchura total:
800 mm (31.5 in)
Altura total:
1290 mm (50.8 in)
Altura del asiento:
825 mm (32.5 in)
Distancia entre ejes:
1485 mm (58.5 in)
Holgura mínima al suelo:
160 mm (6.30 in)
Radio de giro mínimo:
2900 mm (114.2 in)
Peso:
Con aceite y combustible:
TDM900 223 kg (492 lb)
TDM900A 226 kg (498 lb)
Motor:
Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
2 cilindros en paralelo inclinados hacia
adelante
Cilindrada:
897 cm
3

Calibre
×
Carrera:
92.0
×
67.5 mm (3.62
×
2.66 in)
Relación de compresión:
10.40 :1
Sistema de arranque:
Arranque eléctricoSistema de lubricación:
Cárter seco

Aceite de motor:
Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 o 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Con repuesto de filtro de aceite:
3.90 L (4.12 US qt, 3.43 Imp.qt)
Sistema de refrigeración:
Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidad del radiador (incluidas todas las ru-
tas):
1.75 L (1.85 US qt, 1.54 Imp.qt)
Filtro de aire:
Filtro de aire:
Elemento de papel revestido con aceite
Combustible:
Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
20.0 L (5.28 US gal, 4.40 Imp.gal)
Cantidad de reserva de combustible:
3.5 L (0.92 US gal, 0.77 Imp.gal)
Inyección de gasolina:
Cuerpo del acelerador:
Marca ID:
5PSC 30
Bujía(s):
Fabricante/modelo:
NGK/DPR8EA-9
Fabricante/modelo:
DENSO/X24EPR-U9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)
Embrague:
Tipo de embrague:
Multidisco en baño de aceite
Transmisión:
Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
67/39 (1.718)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
42/16 (2.625)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
✼✥✯✣✺ ✤
