TECHNISCHE DATEN
GAU2633X
Abmessungen:
Gesamtlänge:
2180 mm (85.8 in)
Gesamtbreite:
800 mm (31.5 in)
Gesamthöhe:
1290 mm (50.8 in)
Sitzhöhe:
825 mm (32.5 in)
Radstand:
1485 mm (58.5 in)
Bodenfreiheit:
160 mm (6.30 in)
Mindest-Wendekreis:
2900 mm (114.2 in)
Gewicht:
Mit Öl und Kraftstoff:
TDM900 223 kg (492 lb)
TDM900A 226 kg (498 lb)
Motor:
Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
2-Zylinder-Reihe, nach vorn geneigt
Hubraum:
897 cm
3

Bohrung
×
Hub:
92.0
×
67.5 mm (3.62
×
2.66 in)
Verdichtungsverhältnis:
10.40 :1
Startsystem:
Elektrostarter
Schmiersystem:
Trockensumpfschmierung

Motoröl:
Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
3.90 L (4.12 US qt, 3.43 Imp.qt)
Kühlsystem:
Fassungsvermögen des Kühlflüssigkeits-Aus-
gleichsbehälters (bis zur Maximalstand-Mar-
kierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Fassungsvermögen des Kühlers (einschließ-
lich aller Kanäle):
1.75 L (1.85 US qt, 1.54 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
Ölbeschichteter Papiereinsatz
Kraftstoff:
Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
20.0 L (5.28 US gal, 4.40 Imp.gal)
Davon Reserve:
3.5 L (0.92 US gal, 0.77 Imp.gal)
Kraftstoff-Einspritzung:
Drosselklappengehäuse:
Kennzeichnung:
5PSC 30
Zündkerze(n):
Hersteller/Modell:
NGK/DPR8EA-9
Hersteller/Modell:
DENSO/X24EPR-U9
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Kupplung:
Kupplungsbauart:
Mehrscheiben-Ölbadkupplung
Kraftübertragung:
Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
67/39 (1.718)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
42/16 (2.625)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50

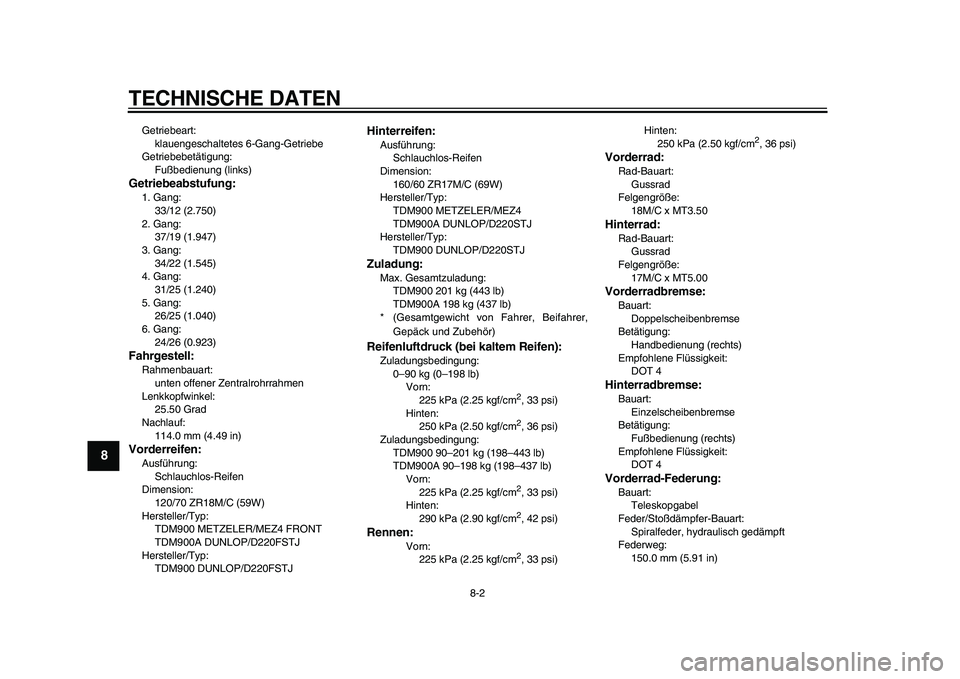

TECHNISCHE DATEN
8-2
1
2
3
4
5
6
7
8
9

Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
33/12 (2.750)
2. Gang:
37/19 (1.947)
3. Gang:
34/22 (1.545)
4. Gang:
31/25 (1.240)
5. Gang:
26/25 (1.040)
6. Gang:
24/26 (0.923)
Fahrgestell:
Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
25.50 Grad
Nachlauf:
114.0 mm (4.49 in)
Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR18M/C (59W)
Hersteller/Typ:
TDM900 METZELER/MEZ4 FRONT
TDM900A DUNLOP/D220FSTJ
Hersteller/Typ:
TDM900 DUNLOP/D220FSTJ
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
160/60 ZR17M/C (69W)
Hersteller/Typ:
TDM900 METZELER/MEZ4
TDM900A DUNLOP/D220STJ
Hersteller/Typ:
TDM900 DUNLOP/D220STJ
Zuladung:
Max. Gesamtzuladung:
TDM900 201 kg (443 lb)
TDM900A 198 kg (437 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Hinten:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Zuladungsbedingung:
TDM900 90–201 kg (198–443 lb)
TDM900A 90–198 kg (198–437 lb)
Vorn:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Hinten:
290 kPa (2.90 kgf/cm
2

, 42 psi)
Rennen:
Vorn:
225 kPa (2.25 kgf/cm
2

, 33 psi)Hinten:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Vorderrad:
Rad-Bauart:
Gussrad
Felgengröße:
18M/C x MT3.50
Hinterrad:
Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT5.00
Vorderradbremse:
Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
150.0 mm (5.91 in)

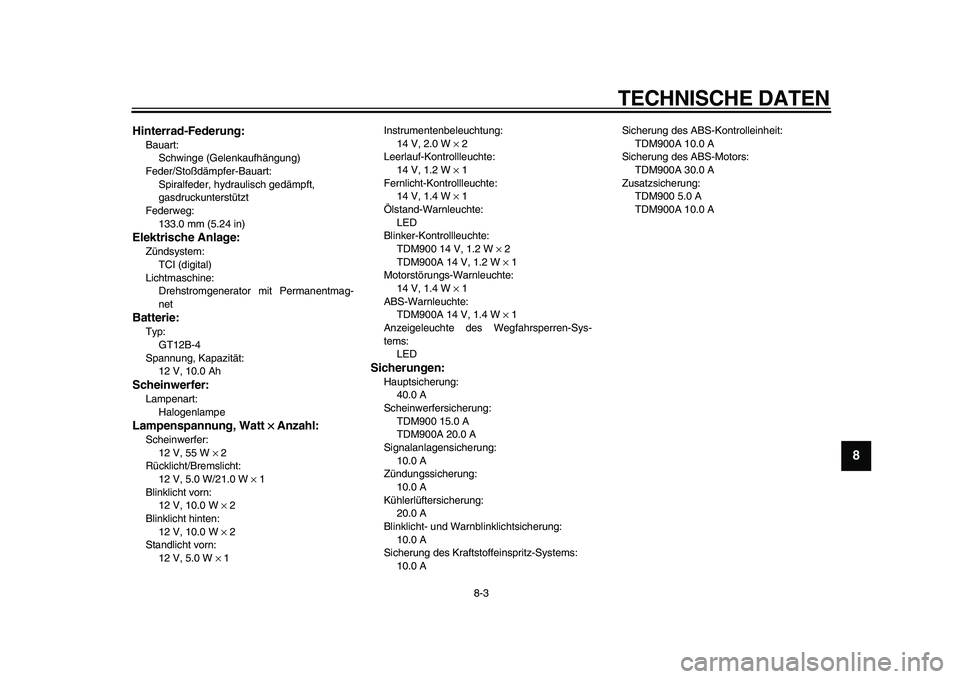

TECHNISCHE DATEN
8-3
2
3
4
5
6
7
89

Hinterrad-Federung:
Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
133.0 mm (5.24 in)
Elektrische Anlage:
Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit Permanentmag-
net
Batterie:
Typ:
GT12B-4
Spannung, Kapazität:
12 V, 10.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt
×× × ×
Anzahl:
Scheinwerfer:
12 V, 55 W
×
2
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W
×
1
Blinklicht vorn:
12 V, 10.0 W
×
2
Blinklicht hinten:
12 V, 10.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
1Instrumentenbeleuchtung:
14 V, 2.0 W
×
2
Leerlauf-Kontrollleuchte:
14 V, 1.2 W
×
1
Fernlicht-Kontrollleuchte:
14 V, 1.4 W
×
1
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
TDM900 14 V, 1.2 W
×
2
TDM900A 14 V, 1.2 W
×
1
Motorstörungs-Warnleuchte:
14 V, 1.4 W
×
1
ABS-Warnleuchte:
TDM900A 14 V, 1.4 W
×
1
Anzeigeleuchte des Wegfahrsperren-Sys-
tems:
LED

Sicherungen:
Hauptsicherung:
40.0 A
Scheinwerfersicherung:
TDM900 15.0 A
TDM900A 20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
20.0 A
Blinklicht- und Warnblinklichtsicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 ASicherung des ABS-Kontrolleinheit:
TDM900A 10.0 A
Sicherung des ABS-Motors:
TDM900A 30.0 A
Zusatzsicherung:
TDM900 5.0 A
TDM900A 10.0 A

9-1
1
2
3
4
5
6
7
8
9

KUNDENINFORMATION
GAU48610
Identifizierungsnummern
Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modell-
code-Plakette in die dafür vorgesehenen
Felder, da diese für die Bestellung von Er-
satzteilen und -schlüsseln bei
Yamaha-Händlern sowie bei einer Dieb-
stahlmeldung benötigt werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.
HINWEIS

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26540
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-16.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1

1. Modellcode-Plakette
1

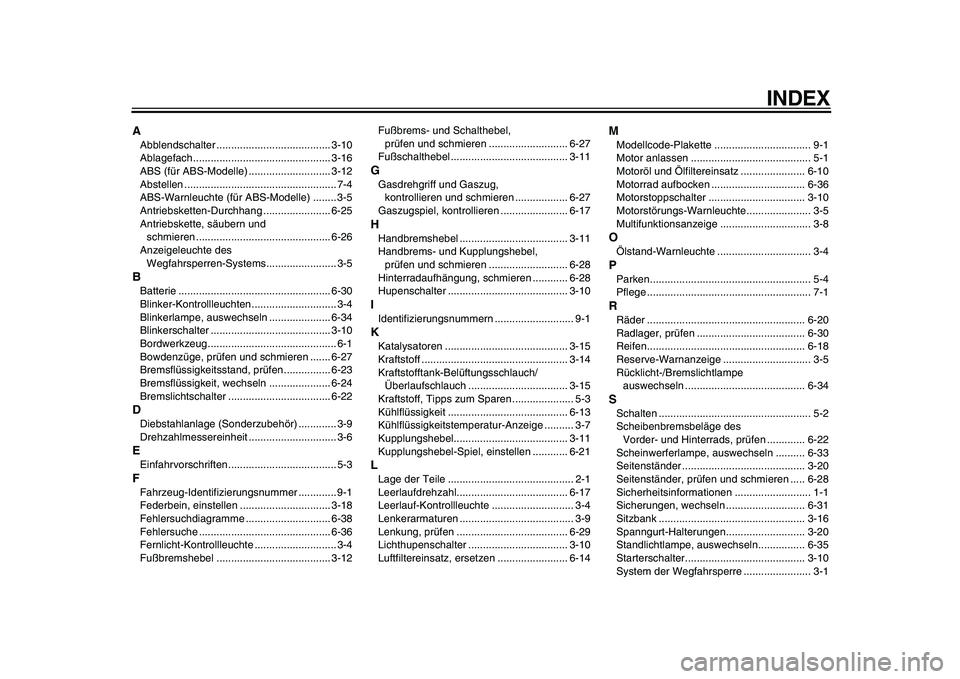

INDEX
A
Abblendschalter ....................................... 3-10
Ablagefach............................................... 3-16
ABS (für ABS-Modelle) ............................ 3-12
Abstellen .................................................... 7-4
ABS-Warnleuchte (für ABS-Modelle) ........ 3-5
Antriebsketten-Durchhang ....................... 6-25
Antriebskette, säubern und
schmieren .............................................. 6-26
Anzeigeleuchte des
Wegfahrsperren-Systems........................ 3-5
B
Batterie .................................................... 6-30
Blinker-Kontrollleuchten............................. 3-4
Blinkerlampe, auswechseln ..................... 6-34
Blinkerschalter ......................................... 3-10
Bordwerkzeug............................................ 6-1
Bowdenzüge, prüfen und schmieren ....... 6-27
Bremsflüssigkeitsstand, prüfen................ 6-23
Bremsflüssigkeit, wechseln ..................... 6-24
Bremslichtschalter ................................... 6-22
D
Diebstahlanlage (Sonderzubehör) ............. 3-9
Drehzahlmessereinheit .............................. 3-6
E
Einfahrvorschriften..................................... 5-3
F
Fahrzeug-Identifizierungsnummer ............. 9-1
Federbein, einstellen ............................... 3-18
Fehlersuchdiagramme ............................. 6-38
Fehlersuche ............................................. 6-36
Fernlicht-Kontrollleuchte ............................ 3-4
Fußbremshebel ....................................... 3-12Fußbrems- und Schalthebel,
prüfen und schmieren ........................... 6-27
Fußschalthebel ........................................ 3-11
G
Gasdrehgriff und Gaszug,
kontrollieren und schmieren .................. 6-27
Gaszugspiel, kontrollieren ....................... 6-17
H
Handbremshebel ..................................... 3-11
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................... 6-28
Hinterradaufhängung, schmieren ............ 6-28
Hupenschalter ......................................... 3-10
I
Identifizierungsnummern ........................... 9-1
K
Katalysatoren .......................................... 3-15
Kraftstoff .................................................. 3-14
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch .................................. 3-15
Kraftstoff, Tipps zum Sparen ..................... 5-3
Kühlflüssigkeit ......................................... 6-13
Kühlflüssigkeitstemperatur-Anzeige .......... 3-7
Kupplungshebel....................................... 3-11
Kupplungshebel-Spiel, einstellen ............ 6-21
L
Lage der Teile ........................................... 2-1
Leerlaufdrehzahl...................................... 6-17
Leerlauf-Kontrollleuchte ............................ 3-4
Lenkerarmaturen ....................................... 3-9
Lenkung, prüfen ...................................... 6-29
Lichthupenschalter .................................. 3-10
Luftfiltereinsatz, ersetzen ........................ 6-14
M
Modellcode-Plakette ................................. 9-1
Motor anlassen ......................................... 5-1
Motoröl und Ölfiltereinsatz ...................... 6-10
Motorrad aufbocken ................................ 6-36
Motorstoppschalter ................................. 3-10
Motorstörungs-Warnleuchte...................... 3-5
Multifunktionsanzeige ............................... 3-8
O
Ölstand-Warnleuchte ................................ 3-4
P
Parken....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-20
Radlager, prüfen ..................................... 6-30
Reifen...................................................... 6-18
Reserve-Warnanzeige .............................. 3-5
Rücklicht-/Bremslichtlampe
auswechseln ......................................... 6-34
S
Schalten .................................................... 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ............. 6-22
Scheinwerferlampe, auswechseln .......... 6-33
Seitenständer .......................................... 3-20
Seitenständer, prüfen und schmieren ..... 6-28
Sicherheitsinformationen .......................... 1-1
Sicherungen, wechseln ........................... 6-31
Sitzbank .................................................. 3-16
Spanngurt-Halterungen........................... 3-20
Standlichtlampe, auswechseln................ 6-35
Starterschalter......................................... 3-10
System der Wegfahrsperre ....................... 3-1

INDEX
T
Tankverschluss ....................................... 3-13
Technische Daten ..................................... 8-1
Teleskopgabel, einstellen ....................... 3-17
Teleskopgabel, prüfen ............................ 6-29
V
Ventilspiel................................................ 6-18
Verkleidungsteile und Abdeckungen,
abnehmen und montieren....................... 6-7
Vorsicht bei Mattfarben ............................. 7-1
W
Warnblinkschalter ................................... 3-10
Warn- und Kontrollleuchten ...................... 3-4
Wartung, Abgas-Kontrollsystem ............... 6-2
Wartung und Schmierung, regelmäßig ..... 6-3
Z
Zündkerzen, prüfen ................................... 6-9
Zünd-/Lenkschloss .................................... 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ................. 3-21

✴❆❍❄❆❍✥✤ ✥



AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2009.09–0.3×1 !
(G)

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2009.09–0.3×1 !
(G)
