2010 YAMAHA MAJESTY 400 Manual de utilização (in Portuguese)

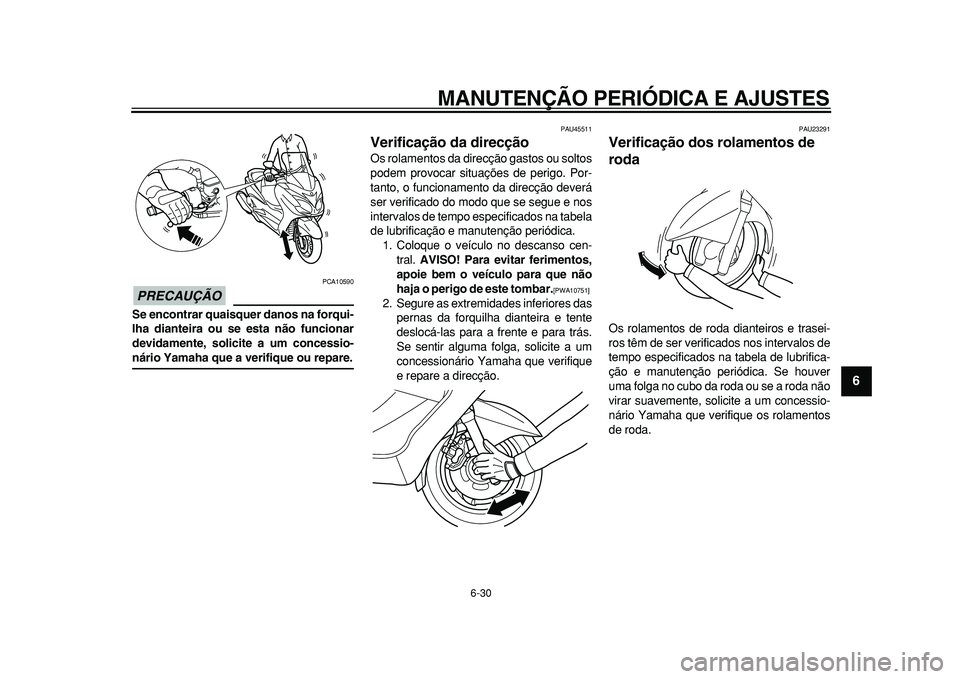

MANUTENÇÃO PERIÓDICA E AJUSTES
6-30
2
3
4
5
67
8
9
PRECAUÇÃO

PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU45511
Verificação da direcção
Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque o veículo no descanso cen-
tral.
AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]

2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
PAU23291
Verificação dos rolamentos de
roda
Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.

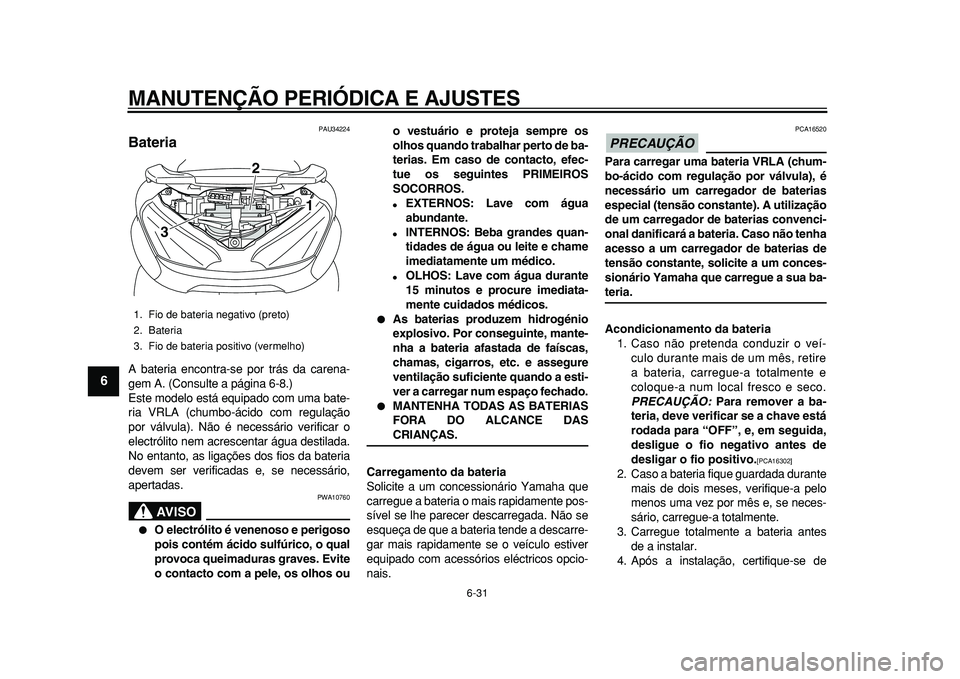

MANUTENÇÃO PERIÓDICA E AJUSTES
6-31
1
2
3
4
5
6
7
8
9

PAU34224
Bateria
A bateria encontra-se por trás da carena-
gem A. (Consulte a página 6-8.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
electrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AVISO

PWA10760

O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ouo vestuário e proteja sempre os
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.

EXTERNOS: Lave com água
abundante.

INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.

OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.

As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.

MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS
CRIANÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.
PRECAUÇÃO

PCA16520
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias convenci-
onal danificará a bateria. Caso não tenha
acesso a um carregador de baterias de
tensão constante, solicite a um conces-
sionário Yamaha que carregue a sua ba-
teria.
Acondicionamento da bateria
1. Caso não pretenda conduzir o veí-
culo durante mais de um mês, retire
a bateria, carregue-a totalmente e
coloque-a num local fresco e seco.
PRECAUÇÃO:
Para remover a ba-
teria, deve verificar se a chave está
rodada para “OFF”, e, em seguida,
desligue o fio negativo antes de
desligar o fio positivo.
[PCA16302]

2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de
1. Fio de bateria negativo (preto)
2. Bateria
3. Fio de bateria positivo (vermelho)
2
1
3

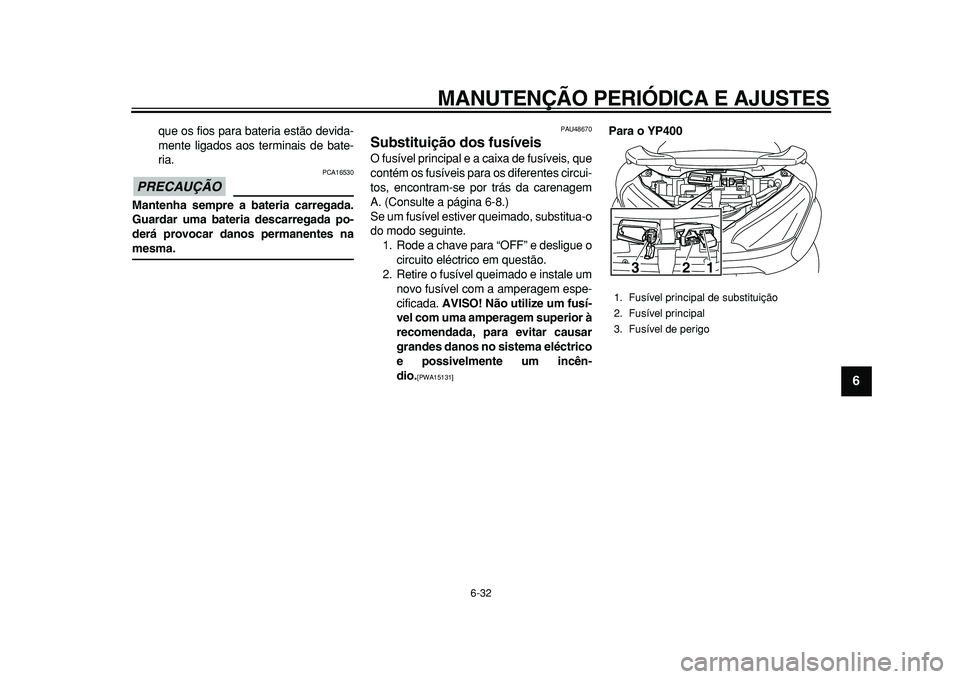

MANUTENÇÃO PERIÓDICA E AJUSTES
6-32
2
3
4
5
67
8
9

que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.
PRECAUÇÃO

PCA16530
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada po-
derá provocar danos permanentes na
mesma.
PAU48670
Substituição dos fusíveis
O fusível principal e a caixa de fusíveis, que
contém os fusíveis para os diferentes circui-
tos, encontram-se por trás da carenagem
A. (Consulte a página 6-8.)
Se um fusível estiver queimado, substitua-o
do modo seguinte.
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.
AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomendada, para evitar causar
grandes danos no sistema eléctrico
e possivelmente um incên-
dio.
[PWA15131]

Para o YP400
1. Fusível principal de substituição
2. Fusível principal
3. Fusível de perigo
1
3
2

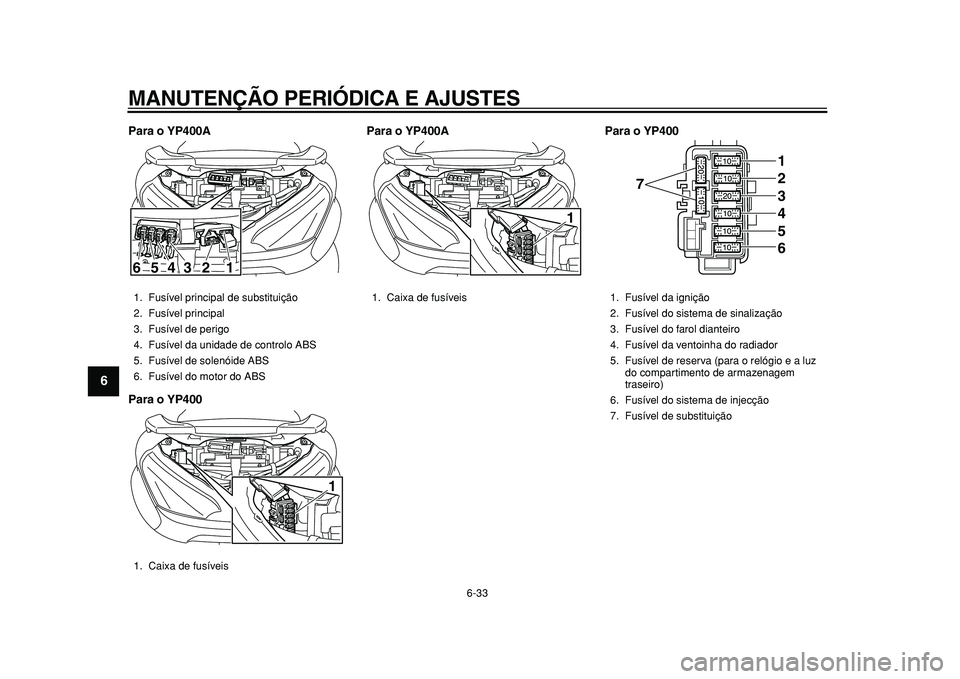

MANUTENÇÃO PERIÓDICA E AJUSTES
6-33
1
2
3
4
5
6
7
8
9

Para o YP400A
Para o YP400Para o YP400A Para o YP400
1. Fusível principal de substituição
2. Fusível principal
3. Fusível de perigo
4. Fusível da unidade de controlo ABS
5. Fusível de solenóide ABS
6. Fusível do motor do ABS
1. Caixa de fusíveis
1
3
2
4
5
6
1

1. Caixa de fusíveis
1

1. Fusível da ignição
2. Fusível do sistema de sinalização
3. Fusível do farol dianteiro
4. Fusível da ventoinha do radiador
5. Fusível de reserva (para o relógio e a luz
do compartimento de armazenagem
traseiro)
6. Fusível do sistema de injecção
7. Fusível de substituição
7
123456

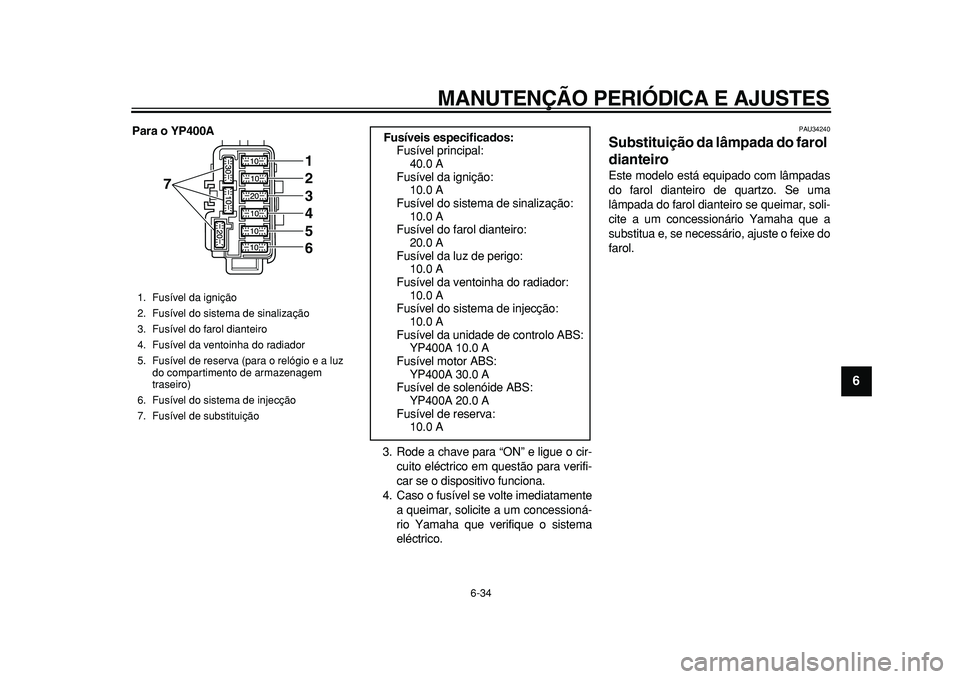

MANUTENÇÃO PERIÓDICA E AJUSTES
6-34
2
3
4
5
67
8
9

Para o YP400A
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
PAU34240
Substituição da lâmpada do farol
dianteiro
Este modelo está equipado com lâmpadas
do farol dianteiro de quartzo. Se uma
lâmpada do farol dianteiro se queimar, soli-
cite a um concessionário Yamaha que a
substitua e, se necessário, ajuste o feixe do
farol.
1. Fusível da ignição
2. Fusível do sistema de sinalização
3. Fusível do farol dianteiro
4. Fusível da ventoinha do radiador
5. Fusível de reserva (para o relógio e a luz
do compartimento de armazenagem
traseiro)
6. Fusível do sistema de injecção
7. Fusível de substituição
7
123456

Fusíveis especificados:
Fusível principal:
40.0 A
Fusível da ignição:
10.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível do farol dianteiro:
20.0 A
Fusível da luz de perigo:
10.0 A
Fusível da ventoinha do radiador:
10.0 A
Fusível do sistema de injecção:
10.0 A
Fusível da unidade de controlo ABS:
YP400A 10.0 A
Fusível motor ABS:
YP400A 30.0 A
Fusível de solenóide ABS:
YP400A 20.0 A
Fusível de reserva:
10.0 A

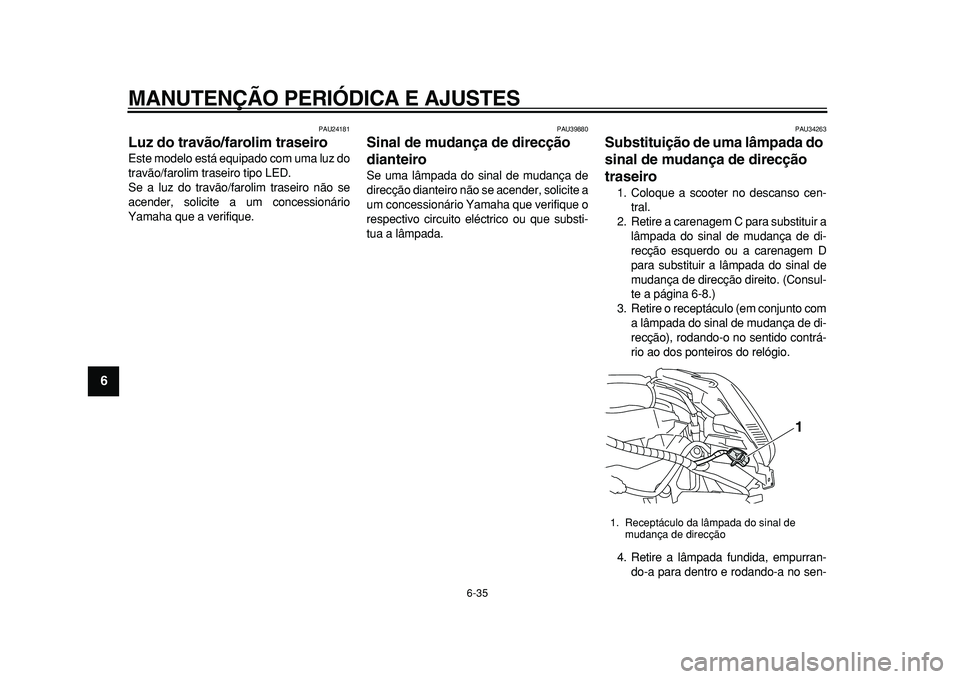

MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
1
2
3
4
5
6
7
8
9

PAU24181
Luz do travão/farolim traseiro
Este modelo está equipado com uma luz do
travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.
PAU39880
Sinal de mudança de direcção
dianteiro
Se uma lâmpada do sinal de mudança de
direcção dianteiro não se acender, solicite a
um concessionário Yamaha que verifique o
respectivo circuito eléctrico ou que substi-
tua a lâmpada.
PAU34263
Substituição de uma lâmpada do
sinal de mudança de direcção
traseiro
1. Coloque a scooter no descanso cen-
tral.
2. Retire a carenagem C para substituir a
lâmpada do sinal de mudança de di-
recção esquerdo ou a carenagem D
para substituir a lâmpada do sinal de
mudança de direcção direito. (Consul-
te a página 6-8.)
3. Retire o receptáculo (em conjunto com
a lâmpada do sinal de mudança de di-
recção), rodando-o no sentido contrá-
rio ao dos ponteiros do relógio.
4. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
1. Receptáculo da lâmpada do sinal de
mudança de direcção
1

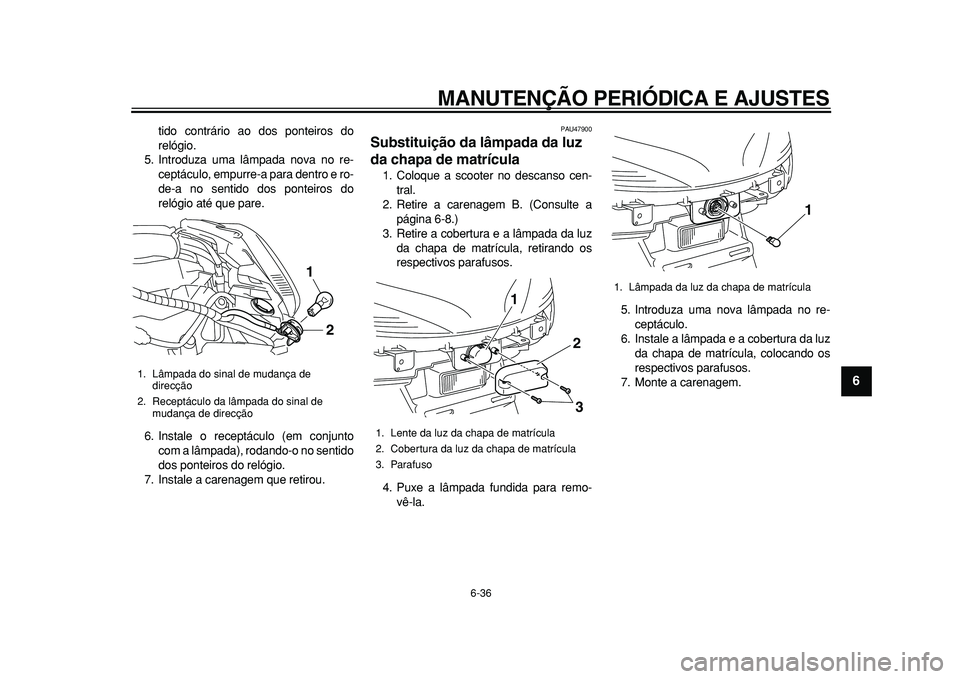

MANUTENÇÃO PERIÓDICA E AJUSTES
6-36
2
3
4
5
67
8
9

tido contrário ao dos ponteiros do
relógio.
5. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e ro-
de-a no sentido dos ponteiros do
relógio até que pare.
6. Instale o receptáculo (em conjunto
com a lâmpada), rodando-o no sentido
dos ponteiros do relógio.
7. Instale a carenagem que retirou.
PAU47900
Substituição da lâmpada da luz
da chapa de matrícula
1. Coloque a scooter no descanso cen-
tral.
2. Retire a carenagem B. (Consulte a
página 6-8.)
3. Retire a cobertura e a lâmpada da luz
da chapa de matrícula, retirando os
respectivos parafusos.
4. Puxe a lâmpada fundida para remo-
vê-la.5. Introduza uma nova lâmpada no re-
ceptáculo.
6. Instale a lâmpada e a cobertura da luz
da chapa de matrícula, colocando os
respectivos parafusos.
7. Monte a carenagem.
1. Lâmpada do sinal de mudança de
direcção
2. Receptáculo da lâmpada do sinal de
mudança de direcção
2
1

1. Lente da luz da chapa de matrícula
2. Cobertura da luz da chapa de matrícula
3. Parafuso
2
3
1

1. Lâmpada da luz da chapa de matrícula
1

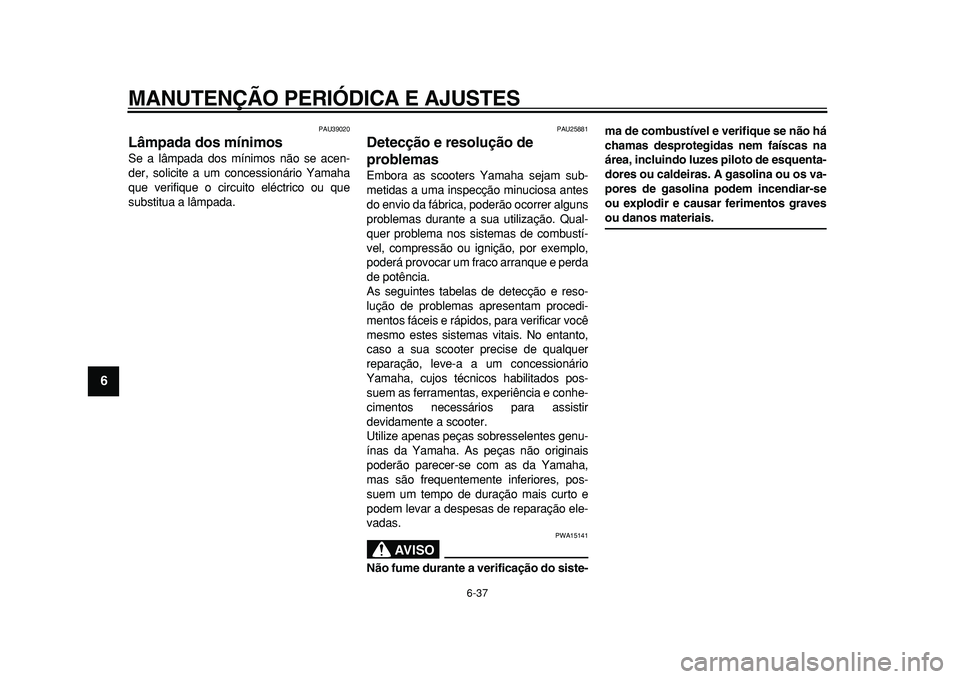

MANUTENÇÃO PERIÓDICA E AJUSTES
6-37
1
2
3
4
5
6
7
8
9

PAU39020
Lâmpada dos mínimos
Se a lâmpada dos mínimos não se acen-
der, solicite a um concessionário Yamaha
que verifique o circuito eléctrico ou que
substitua a lâmpada.
PAU25881
Detecção e resolução de
problemas
Embora as scooters Yamaha sejam sub-
metidas a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e perda
de potência.
As seguintes tabelas de detecção e reso-
lução de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso a sua scooter precise de qualquer
reparação, leve-a a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente a scooter.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO

PWA15141
Não fume durante a verificação do siste-ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos graves
ou danos materiais.
