FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
2
34
5
6
7
8
9

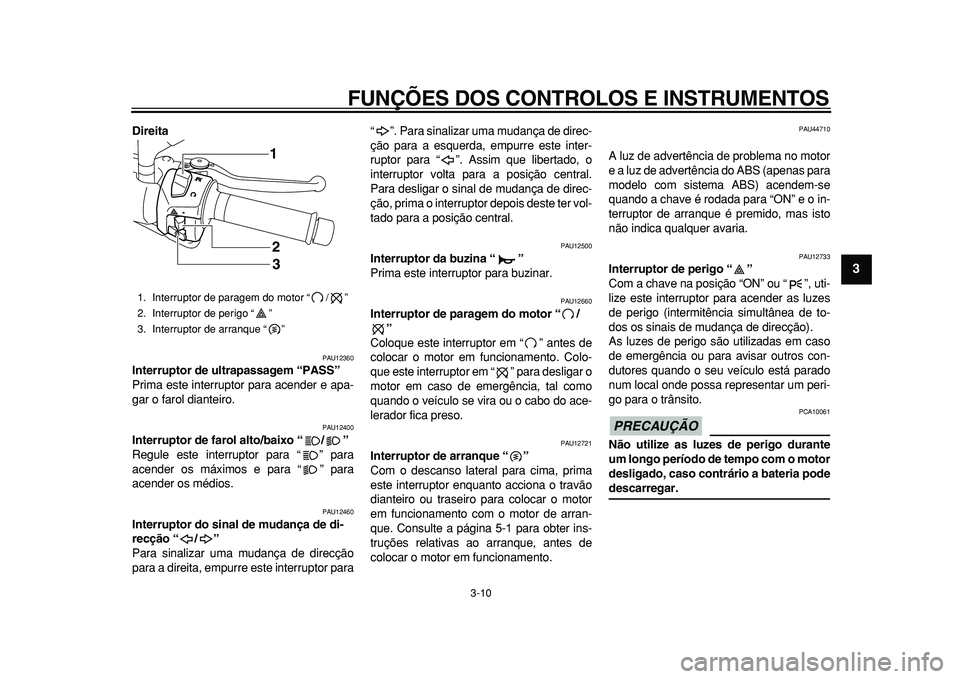

Direita
PAU12360
Interruptor de ultrapassagem “PASS”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU12400
Interruptor de farol alto/baixo “/”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
PAU12460
Interruptor do sinal de mudança de di-
recção “/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor para“ ”. Para sinalizar uma mudança de direc-
ção para a esquerda, empurre este inter-
ruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12500
Interruptor da buzina “”
Prima este interruptor para buzinar.
PAU12660
Interruptor de paragem do motor “/
”
Coloque este interruptor em “ ” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em “ ” para desligar o
motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
PAU12721
Interruptor de arranque “”
Com o descanso lateral para cima, prima
este interruptor enquanto acciona o travão
dianteiro ou traseiro para colocar o motor
em funcionamento com o motor de arran-
que. Consulte a página 5-1 para obter ins-
truções relativas ao arranque, antes de
colocar o motor em funcionamento.
PAU44710
A luz de advertência de problema no motor
e a luz de advertência do ABS (apenas para
modelo com sistema ABS) acendem-se
quando a chave é rodada para “ON” e o in-
terruptor de arranque é premido, mas isto
não indica qualquer avaria.
PAU12733
Interruptor de perigo “”
Com a chave na posição “ON” ou “ ”, uti-
lize este interruptor para acender as luzes
de perigo (intermitência simultânea de to-
dos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.
PRECAUÇÃO

PCA10061
Não utilize as luzes de perigo durante
um longo período de tempo com o motor
desligado, caso contrário a bateria pode
descarregar.
1. Interruptor de paragem do motor “ / ”
2. Interruptor de perigo “ ”
3. Interruptor de arranque “ ”
1
2
3

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
1
2
3
4
5
6
7
8
9

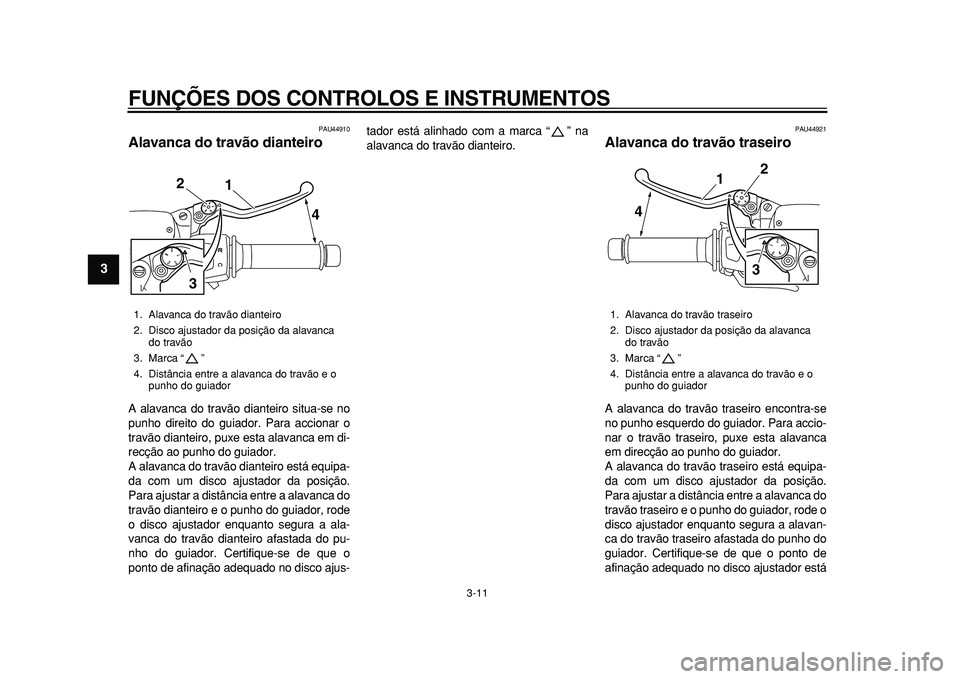

PAU44910
Alavanca do travão dianteiro
A alavanca do travão dianteiro situa-se no
punho direito do guiador. Para accionar o
travão dianteiro, puxe esta alavanca em di-
recção ao punho do guiador.
A alavanca do travão dianteiro está equipa-
da com um disco ajustador da posição.
Para ajustar a distância entre a alavanca do
travão dianteiro e o punho do guiador, rode
o disco ajustador enquanto segura a ala-
vanca do travão dianteiro afastada do pu-
nho do guiador. Certifique-se de que o
ponto de afinação adequado no disco ajus-tador está alinhado com a marca “ ” na
alavanca do travão dianteiro.
PAU44921
Alavanca do travão traseiro
A alavanca do travão traseiro encontra-se
no punho esquerdo do guiador. Para accio-
nar o travão traseiro, puxe esta alavanca
em direcção ao punho do guiador.
A alavanca do travão traseiro está equipa-
da com um disco ajustador da posição.
Para ajustar a distância entre a alavanca do
travão traseiro e o punho do guiador, rode o
disco ajustador enquanto segura a alavan-
ca do travão traseiro afastada do punho do
guiador. Certifique-se de que o ponto de
afinação adequado no disco ajustador está
1. Alavanca do travão dianteiro
2. Disco ajustador da posição da alavanca
do travão
3. Marca “ ”
4. Distância entre a alavanca do travão e o
punho do guiador
1
32
4

1. Alavanca do travão traseiro
2. Disco ajustador da posição da alavanca
do travão
3. Marca “ ”
4. Distância entre a alavanca do travão e o
punho do guiador
1
32
4

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
2
34
5
6
7
8
9

alinhado com a marca “ ” na alavanca do
travão traseiro.

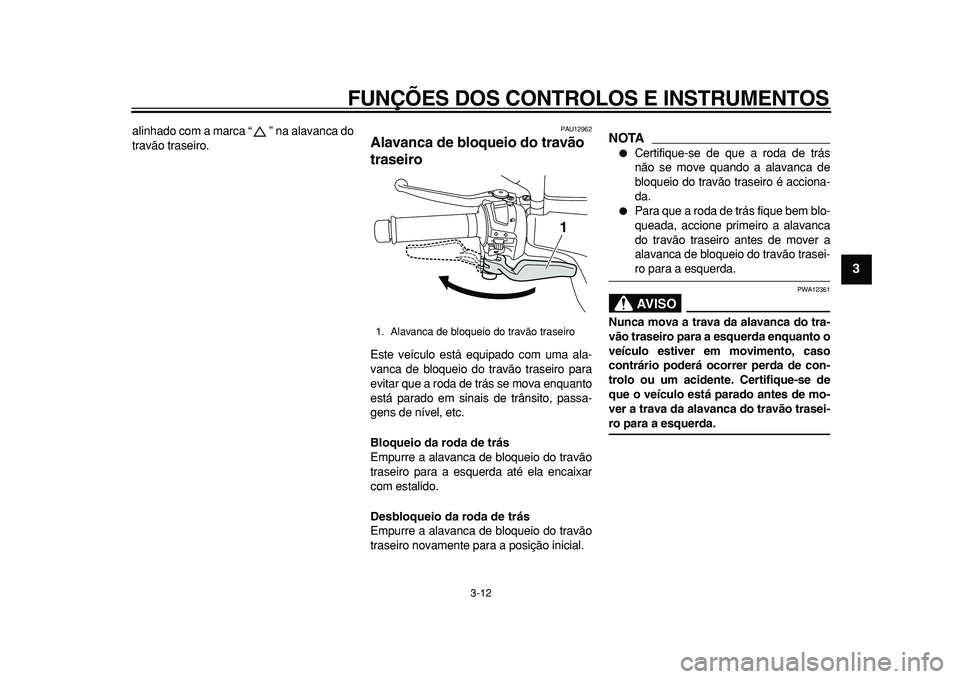

PAU12962
Alavanca de bloqueio do travão
traseiro
Este veículo está equipado com uma ala-
vanca de bloqueio do travão traseiro para
evitar que a roda de trás se mova enquanto
está parado em sinais de trânsito, passa-
gens de nível, etc.
Bloqueio da roda de trás
Empurre a alavanca de bloqueio do travão
traseiro para a esquerda até ela encaixar
com estalido.
Desbloqueio da roda de trás
Empurre a alavanca de bloqueio do travão
traseiro novamente para a posição inicial.
NOTA


Certifique-se de que a roda de trás
não se move quando a alavanca de
bloqueio do travão traseiro é acciona-
da.

Para que a roda de trás fique bem blo-
queada, accione primeiro a alavanca
do travão traseiro antes de mover a
alavanca de bloqueio do travão trasei-
ro para a esquerda.
AVISO

PWA12361
Nunca mova a trava da alavanca do tra-
vão traseiro para a esquerda enquanto o
veículo estiver em movimento, caso
contrário poderá ocorrer perda de con-
trolo ou um acidente. Certifique-se de
que o veículo está parado antes de mo-
ver a trava da alavanca do travão trasei-
ro para a esquerda.
1. Alavanca de bloqueio do travão traseiro
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
1
2
3
4
5
6
7
8
9

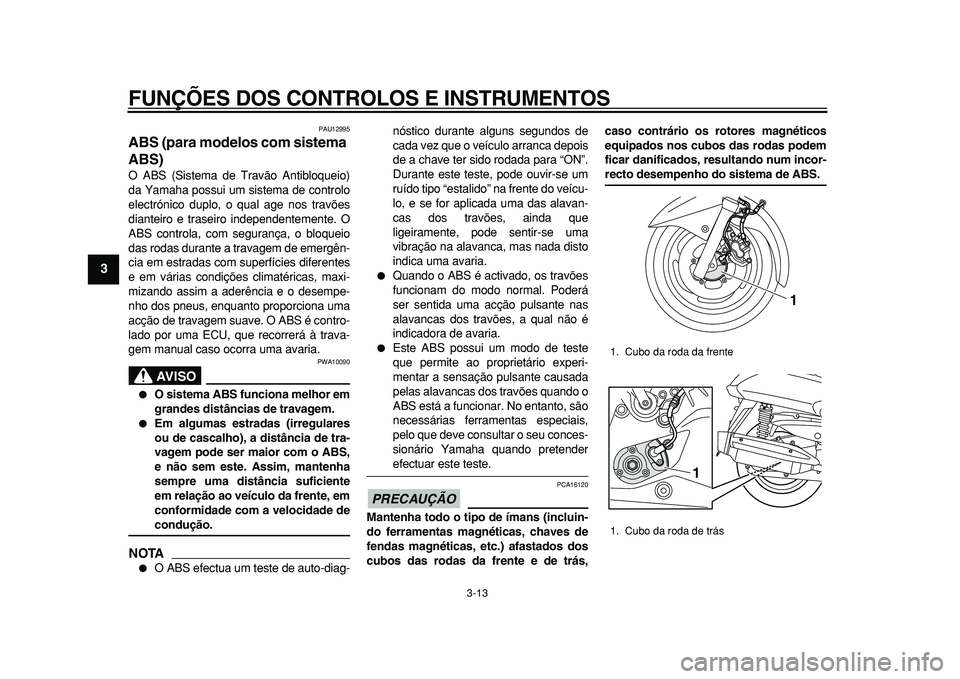

PAU12995
ABS (para modelos com sistema
ABS)
O ABS (Sistema de Travão Antibloqueio)
da Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente. O
ABS controla, com segurança, o bloqueio
das rodas durante a travagem de emergên-
cia em estradas com superfícies diferentes
e em várias condições climatéricas, maxi-
mizando assim a aderência e o desempe-
nho dos pneus, enquanto proporciona uma
acção de travagem suave. O ABS é contro-
lado por uma ECU, que recorrerá à trava-
gem manual caso ocorra uma avaria.
AVISO

PWA10090

O sistema ABS funciona melhor em
grandes distâncias de travagem.

Em algumas estradas (irregulares
ou de cascalho), a distância de tra-
vagem pode ser maior com o ABS,
e não sem este. Assim, mantenha
sempre uma distância suficiente
em relação ao veículo da frente, em
conformidade com a velocidade de
condução.
NOTA


O ABS efectua um teste de auto-diag-nóstico durante alguns segundos de
cada vez que o veículo arranca depois
de a chave ter sido rodada para “ON”.
Durante este teste, pode ouvir-se um
ruído tipo “estalido” na frente do veícu-
lo, e se for aplicada uma das alavan-
cas dos travões, ainda que
ligeiramente, pode sentir-se uma
vibração na alavanca, mas nada disto
indica uma avaria.

Quando o ABS é activado, os travões
funcionam do modo normal. Poderá
ser sentida uma acção pulsante nas
alavancas dos travões, a qual não é
indicadora de avaria.

Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante causada
pelas alavancas dos travões quando o
ABS está a funcionar. No entanto, são
necessárias ferramentas especiais,
pelo que deve consultar o seu conces-
sionário Yamaha quando pretender
efectuar este teste.
PRECAUÇÃO

PCA16120
Mantenha todo o tipo de ímans (incluin-
do ferramentas magnéticas, chaves de
fendas magnéticas, etc.) afastados dos
cubos das rodas da frente e de trás,caso contrário os rotores magnéticos
equipados nos cubos das rodas podem
ficar danificados, resultando num incor-
recto desempenho do sistema de ABS.
1. Cubo da roda da frente
1. Cubo da roda de trás
1
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
2
34
5
6
7
8
9

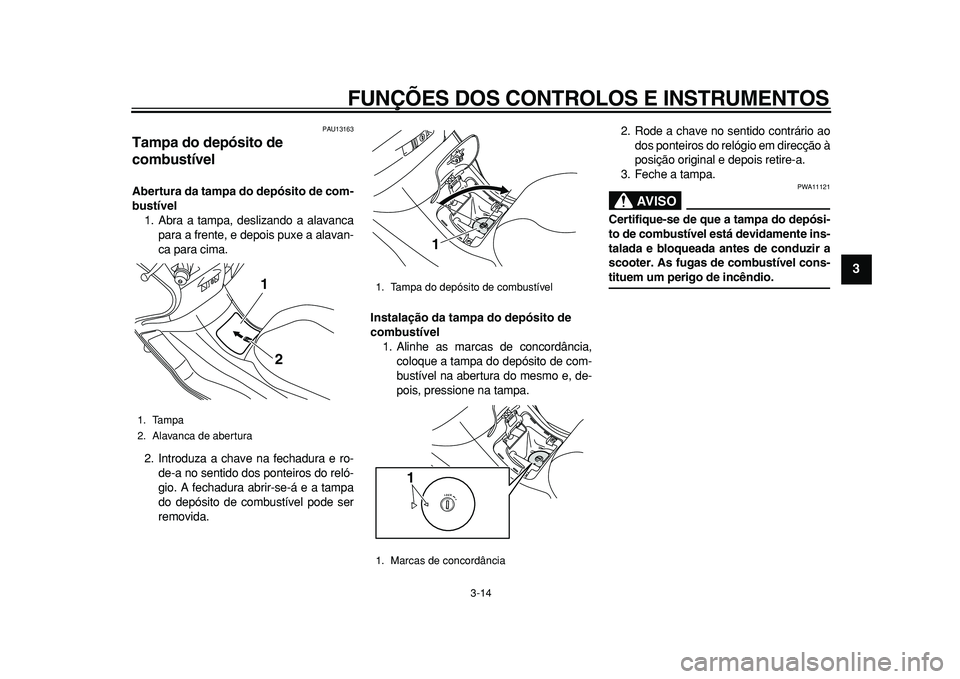

PAU13163
Tampa do depósito de
combustível
Abertura da tampa do depósito de com-
bustível
1. Abra a tampa, deslizando a alavanca
para a frente, e depois puxe a alavan-
ca para cima.
2. Introduza a chave na fechadura e ro-
de-a no sentido dos ponteiros do reló-
gio. A fechadura abrir-se-á e a tampa
do depósito de combustível pode ser
removida.
Instalação da tampa do depósito de
combustível
1. Alinhe as marcas de concordância,
coloque a tampa do depósito de com-
bustível na abertura do mesmo e, de-
pois, pressione na tampa.2. Rode a chave no sentido contrário ao
dos ponteiros do relógio em direcção à
posição original e depois retire-a.
3. Feche a tampa.
AVISO

PWA11121
Certifique-se de que a tampa do depósi-
to de combustível está devidamente ins-
talada e bloqueada antes de conduzir a
scooter. As fugas de combustível cons-
tituem um perigo de incêndio.
1. Tampa
2. Alavanca de abertura
2 1

1. Tampa do depósito de combustível
1. Marcas de concordância
1
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
1
2
3
4
5
6
7
8
9

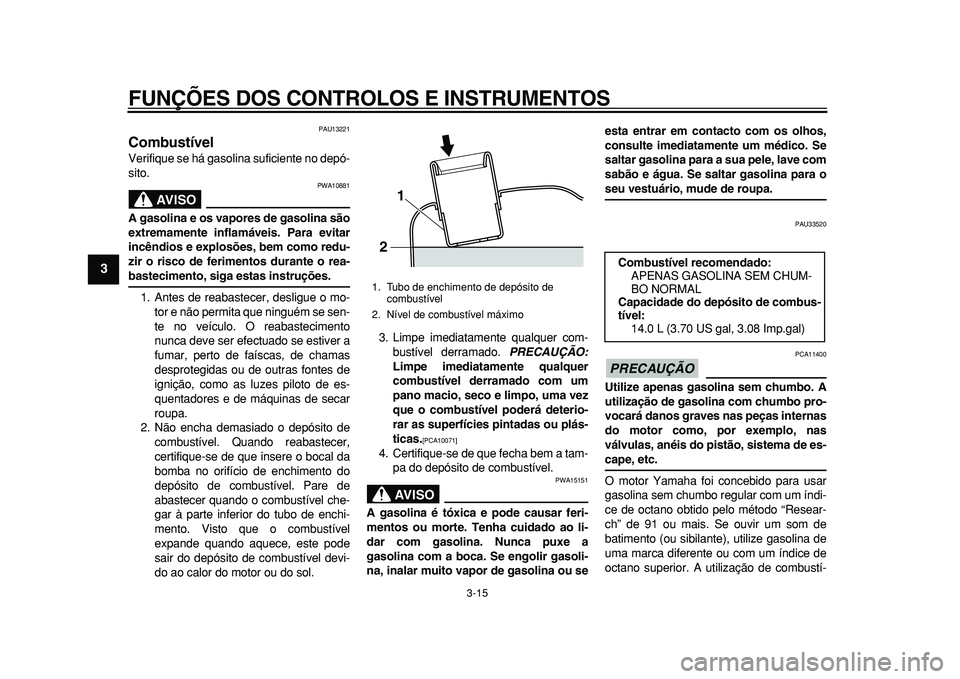

PAU13221
Combustível
Verifique se há gasolina suficiente no depó-
sito.
AVISO

PWA10881
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.3. Limpe imediatamente qualquer com-
bustível derramado.
PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10071]

4. Certifique-se de que fecha bem a tam-
pa do depósito de combustível.
AVISO

PWA15151
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou seesta entrar em contacto com os olhos,
consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU33520
PRECAUÇÃO

PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas
válvulas, anéis do pistão, sistema de es-
cape, etc.
O motor Yamaha foi concebido para usar
gasolina sem chumbo regular com um índi-
ce de octano obtido pelo método “Resear-
ch” de 91 ou mais. Se ouvir um som de
batimento (ou sibilante), utilize gasolina de
uma marca diferente ou com um índice de
octano superior. A utilização de combustí-
1. Tubo de enchimento de depósito de
combustível
2. Nível de combustível máximo
21

Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO NORMAL
Capacidade do depósito de combus-
tível:
14.0 L (3.70 US gal, 3.08 Imp.gal)

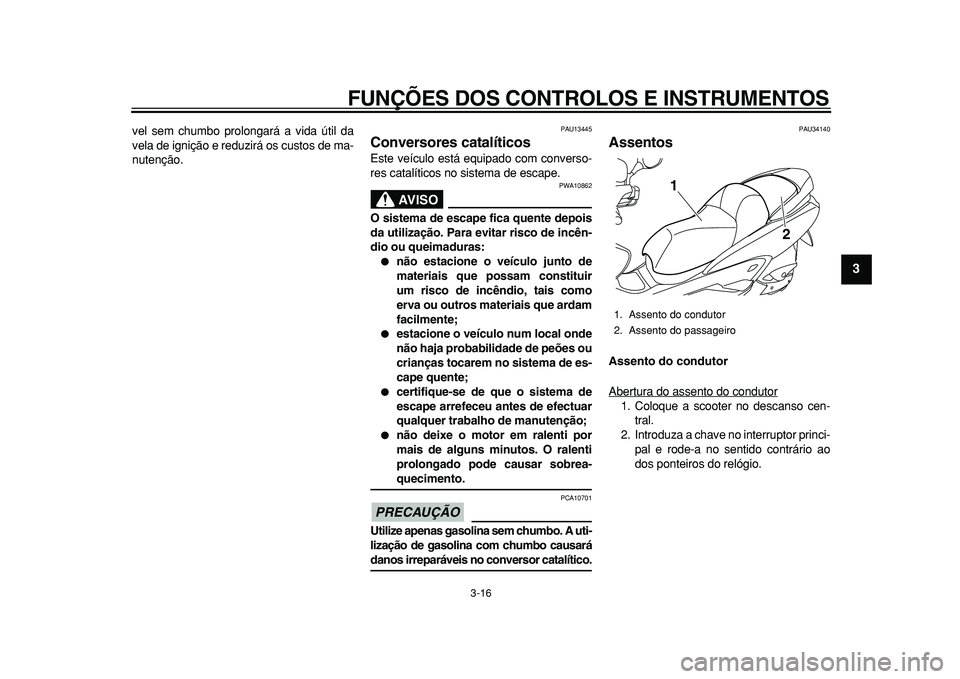

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
2
34
5
6
7
8
9

vel sem chumbo prolongará a vida útil da
vela de ignição e reduzirá os custos de ma-
nutenção.
PAU13445
Conversores catalíticos
Este veículo está equipado com converso-
res catalíticos no sistema de escape.
AVISO

PWA10862
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:

não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;

estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;

certifique-se de que o sistema de
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;

não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-
quecimento.
PRECAUÇÃO

PCA10701
Utilize apenas gasolina sem chumbo. A uti-
lização de gasolina com chumbo causará
danos irreparáveis no conversor catalítico.
PAU34140
Assentos
Assento do condutor
Abertura do assento do condutor
1. Coloque a scooter no descanso cen-
tral.
2. Introduza a chave no interruptor princi-
pal e rode-a no sentido contrário ao
dos ponteiros do relógio.

1. Assento do condutor
2. Assento do passageiro
2 1

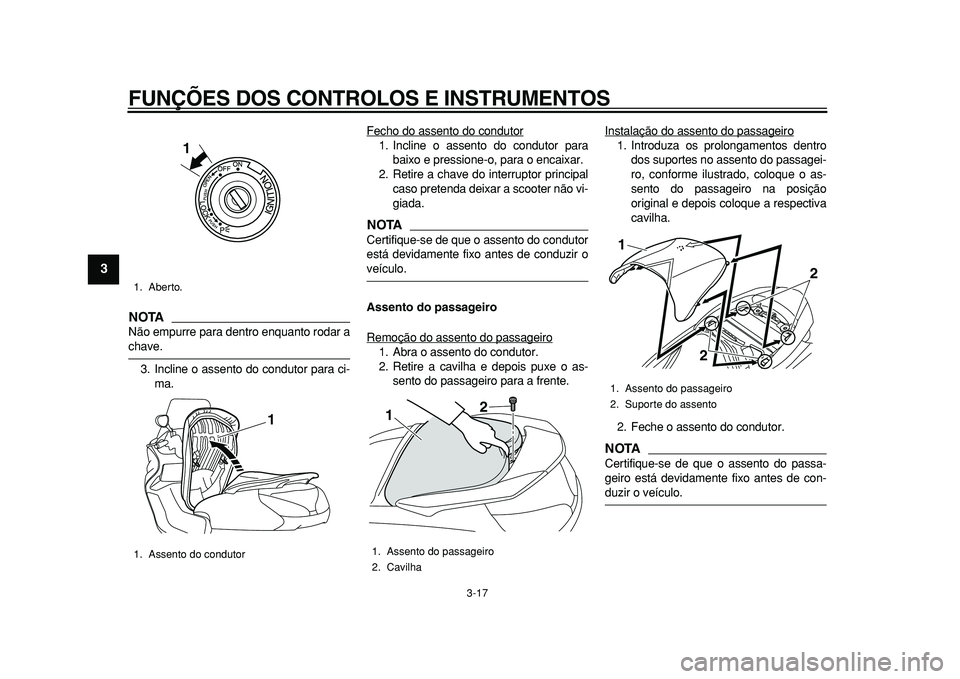

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
1
2
3
4
5
6
7
8
9
NOTA

Não empurre para dentro enquanto rodar a
chave.
3. Incline o assento do condutor para ci-
ma.Fecho do assento do condutor
1. Incline o assento do condutor para
baixo e pressione-o, para o encaixar.
2. Retire a chave do interruptor principal
caso pretenda deixar a scooter não vi-
giada.NOTA

Certifique-se de que o assento do condutor
está devidamente fixo antes de conduzir o
veículo.
Assento do passageiro
Remoção do assento do passageiro
1. Abra o assento do condutor.
2. Retire a cavilha e depois puxe o as-
sento do passageiro para a frente.Instalação do assento do passageiro
1. Introduza os prolongamentos dentro
dos suportes no assento do passagei-
ro, conforme ilustrado, coloque o as-
sento do passageiro na posição
original e depois coloque a respectiva
cavilha.
2. Feche o assento do condutor.NOTA

Certifique-se de que o assento do passa-
geiro está devidamente fixo antes de con-
duzir o veículo.
1. Aberto.
1. Assento do condutor
1
1

1. Assento do passageiro
2. Cavilha2
1

1. Assento do passageiro
2. Suporte do assento
1
2
2
