ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
d er Tankverschluss korrekt verschlos-
sen ist. Austreten der Kraftstoff ist eine
Bran dgefahr.
GAU13222
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin un d Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- und Explosi-
ons gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann bei heißem Motor oder starker Son-
neneinstrahlung Kraftstoff aus dem
Tank austreten.
3. Verschütteten Kraftstoff immer sofort aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
b eren, trockenen, weichen Tuch
a b wischen, da Kraftstoff lackierte
O berflächen un d Kunststoffteile an-
g reift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist g iftig un d kann schwere o der
tö dliche Verletzun gen verursachen. Ge-
hen Sie mit Benzin vorsichti g um. Sau-

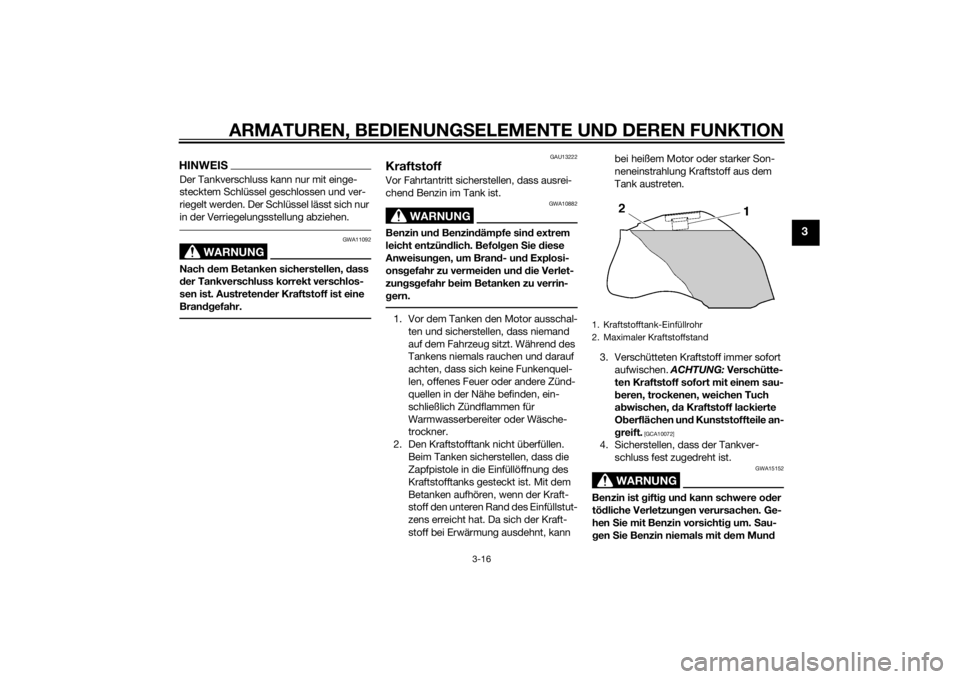

g en Sie Benzin niemals mit dem Mun d 1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
U42PG4G0.book Page 16 Tuesday, July 29, 2014 11:46 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
an. Falls Sie etwas Benzin verschluckt,
eine größere Men ge an Benzin dämpfen
ein geatmet o der etwas Benzin in Ihre
Au gen bekommen ha ben, suchen S ie
sofort einen Arzt auf. Gelan gt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
un d S eife waschen. Gelan gt Benzin auf
Ihre Klei dung , betroffene Klei dung sstü-
cke wechseln.
GAU49742
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Ge brauch ver bleiten Kraftstoffs
verursacht schwerwie gen de Schä den
an Teilen des Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke oder tanken
Sie Super bleifrei. Die Verwendung von
bleifreiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert die
Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
GAU55291
Kraftstofftank-Belüftun gs-
schlauch un d Ü berlaufschlauchVor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
 Jeden Schlauchanschluss kontrollie-
ren.
 Jeden Schlauch auf Risse oder Be-
schädigung prüfen und ggf. austau-
schen.
 Sicherstellen, dass das Ende jedes
Schlauchs nicht verstopft ist; ggf. den
Schlauch reinigen.
 Sicherstellen, dass jeder Schlauch
durch die Klemme hindurch verlegt
ist.
Empfohlener Kraftstoff:
Bleifreies Normalbenzin (Gasohol
(E10) zulässig)
Fassun gsvermö gen des Kraftstoff-
tanks: 17.0 L (4.49 US gal, 3.74 Imp.gal)
Kraftstoffreserve:
3.4 L (0.90 US gal, 0.75 Imp.gal)1. Kraftstofftank-Überlaufschlauch
2. Ausgangsstellung (Farbmarkierung)
3. Klemme
4. Kraftstofftank-Belüftungsschlauch
12
43
U42PG4G0.book Page 17 Tuesday, July 29, 2014 11:46 AM

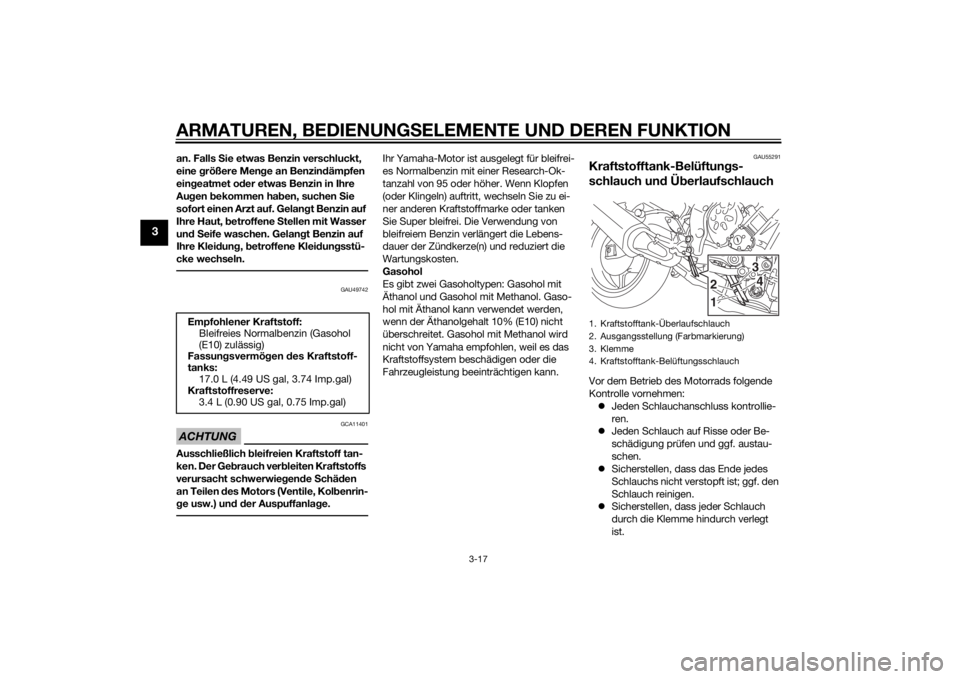

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3
 Sicherstellen, dass sich die Farbmar-
kierung auf dem Kraftstofftank-Über-
laufschlauch unterhalb der Klemme
befindet.
GAU13434
KatalysatorDieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanla ge ist nach dem Betrieb
heiß. Zur Verhin derun g von Bran dgefahr
un d Ver brennung en:
 Das Fahrzeug niemals in der Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
 Das Fahrzeug nach Möglichkeit so
parken, d ass Fußgän ger o der Kin-
d er nicht mit dem heißen Auspuff in
Berührun g kommen können.
 Sicherstellen, dass die Auspuffan-
la ge a bgekühlt ist, b evor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
 Den Motor nicht län ger als eini ge
Minuten im Leerlauf laufen lassen.
Bei lan gem L
eerlaufbetrie b kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Ge brauch ver bleiten Benzins verur-
sacht nicht reparier bare Schä den am
A bgaskatalysator.
U42PG4G0.book Page 18 Tuesday, July 29, 2014 11:46 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
3
GAU49644
Sitz bankBeifahrersitz
Beifahrersitz abnehmen1. Den Schlüssel in das Sitzbankschloss
stecken und dann gegen den Uhrzei-
gersinn drehen.
2. Den Schlüssel gegenhalten und dabei den Beifahrersitz an der Hinterseite
anheben und abziehen.
Beifahrersitz montieren1. Die Zungen an der Vorderseite des Beifahrersitzes, wie in der Abbildung
gezeigt, in die Sitzhalterungen ste- cken und den Sitz dann an der Hinter-
seite nach unten drücken, sodass er
einrastet.
2. Den Schlüssel abziehen.
Fahrersitz
Fahrersitz abnehmen
Ziehen Sie das hintere Ende des Fahrersit-
zes wie in der Abbildung gezeigt nach
oben, entfernen Sie die Schrauben und zie-
hen Sie dann den Sitz ab. Fahrersitz montieren
Die Zunge an der Vorderseite des Fahrersit-
zes, wie in der Abbildung gezeigt, in die
Sitzhalterung stecken, den Sitz dann in die
ursprüngliche Lage bringen und anschlie-
ßend festschrauben.

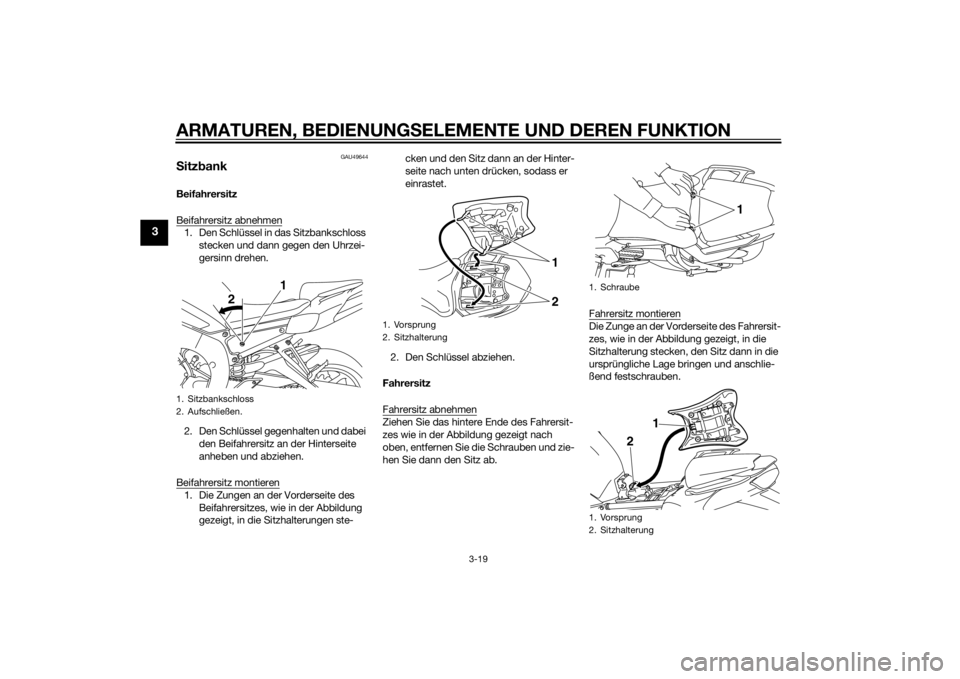

1. Sitzbankschloss
2. Aufschließen.
1
2
1. Vorsprung
2. Sitzhalterung
12
1. Schraube
1. Vorsprung
2. Sitzhalterung
1
1
2
U42PG4G0.book Page 19 Tuesday, July 29, 2014 11:46 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-20
3
HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU14465
A bla gefachDas Ablagefach befindet sich unter dem
Beifahrersitz. (Siehe Seite 3-19.)
Dokumente und andere Gegenstände zum
Schutz vor Feuchtigkeit in einem Plastik-
beutel im Ablagefach aufbewahren. Bei der
Reinigung des Fahrzeugs darauf achten,
dass kein Wasser in das Ablagefach hinein-
gerät.
WARNUNG
GWA10962
 Den Zula dun gsg renzwert von 3 k g
(7 l b) für d as Abla gefach nicht ü ber-
schreiten.
 Den Zula dun gsg renzwert von
FZ8- S 195 k g (430 l b)
FZ8- SA 190 k g (419 l b) für d as Fahr-
zeu g nicht ü berschreiten.
GAU39672
Rückspie gelDie Rückspiegel dieses Fahrzeugs können
zum Parken in beengtem Raum nach vorn
oder hinten eingeklappt werden. Die Rück-
spiegel vor der Fahrt in ihre ursprüngliche
Position bringen.
WARNUNG
GWA14372
Vor dem Fahren sicherstellen, d ass die
Rückspie gel wie der in ihrer ursprün gli-
chen Position sin d.

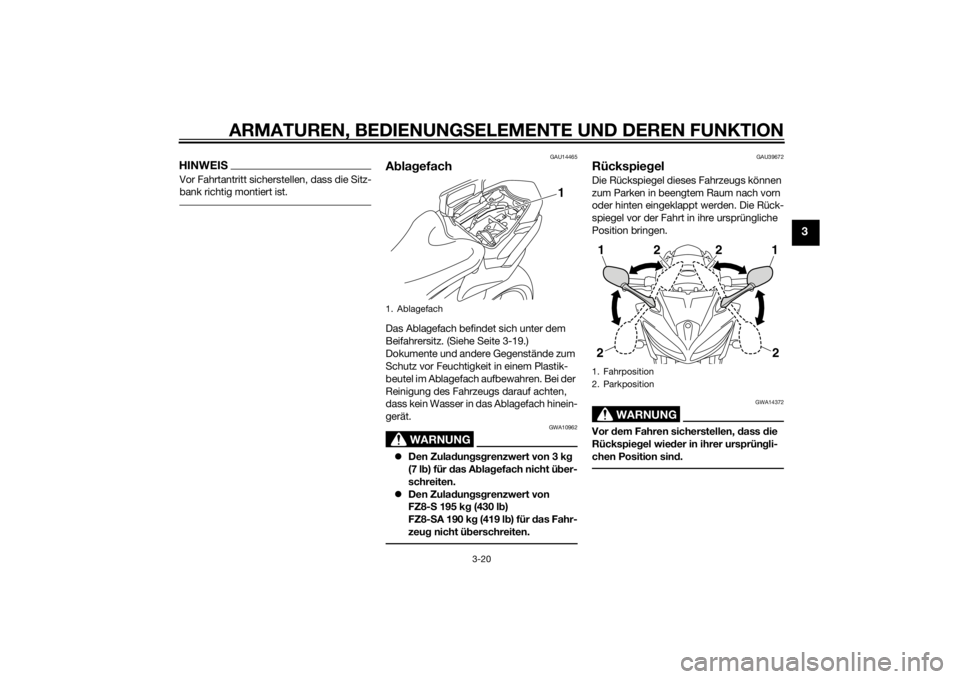

1. Ablagefach
1
1. Fahrposition
2. Parkposition1
2
2
1
2
2
U42PG4G0.book Page 20 Tuesday, July 29, 2014 11:46 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-21
3
GAU55261
Teleskopgab el einstellen
WARNUNG
GWA14671
Die Fe dervorspannun g an bei den Gab el-
holmen gleichmäßi g einstellen, d a ande-
renfalls Fahrverhalten un d S ta bilität be-
einträchti gt wer den könnten.Jeder Gabelholm besitzt eine Einstell-
schraube zur Einstellung der Federvor-
spannung. Der rechte Gabelholm ist mit ei-
ner Schraube zur Einstellung der
Zugstufendämpfung und mit einer Schrau-
be zur Einstellung der Druckstufendämp-
fung ausgerüstet.ACHTUNG
GCA10102
Um eine Beschä dig un g d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Fe dervorspannun g
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellschrauben an bei-
den Gabelholmen in Richtung (a) drehen.
Zum Verringern der Federvorspannung (Fe-
derung weicher) beide Einstellschrauben in
Richtung (b) drehen. Die Einstellung wird durch Messen des in
der Abbildung gezeigten Abstands A be-
stimmt. Verkürzen des Abstands A erhöht
die Federvorspannung; Verlängern des Ab-
stands A verringert die Federvorspannung.
Zu
gstufen dämpfun g
Die Zugstufendämpfung wird nur am rech-
ten Gabelholm eingestellt.
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.

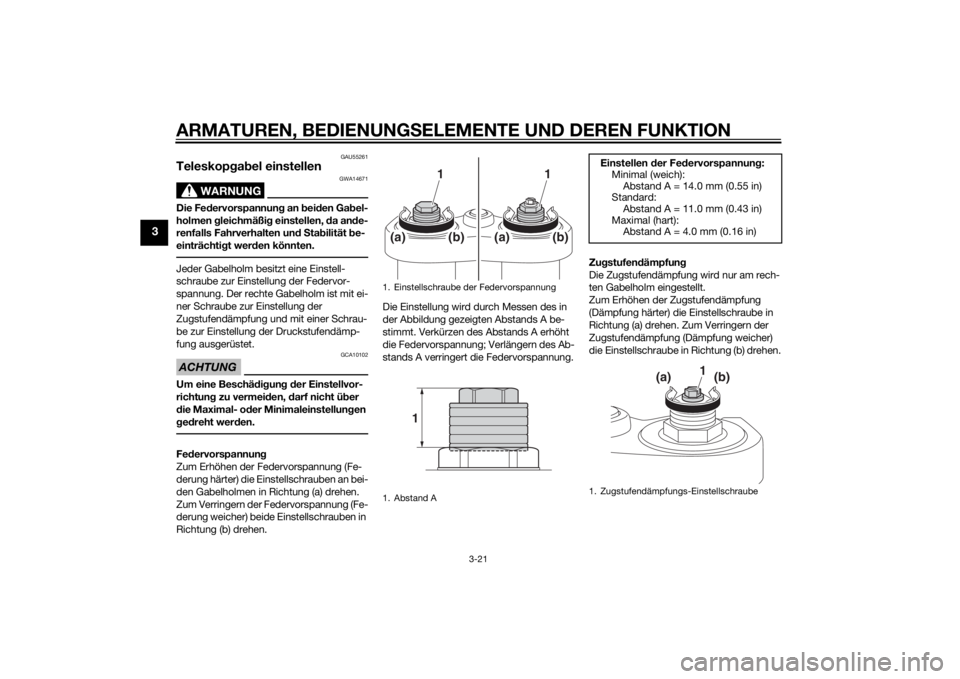

1. Einstellschraube der Federvorspannung
1. Abstand A
1
1
(a)
(b)
(a)
(b)
1
Einstellen der Fed ervorspannung :
Minimal (weich):
Abstand A = 14.0 mm (0.55 in)
Standard: Abstand A = 11.0 mm (0.43 in)
Maximal (hart): Abstand A = 4.0 mm (0.16 in)1. Zugstufendämpfungs-Einstellschraube
1
(a)
(b)
U42PG4G0.book Page 21 Tuesday, July 29, 2014 11:46 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

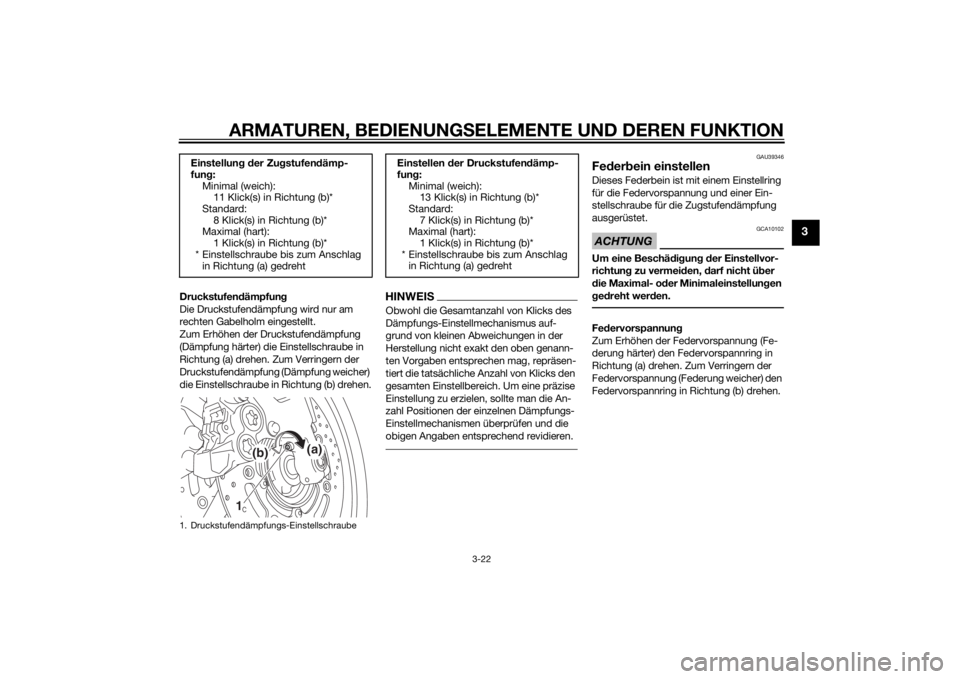

3-22
3
Druckstufen dämpfun g
Die Druckstufendämpfung wird nur am
rechten Gabelholm eingestellt.
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Druckstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.
HINWEISObwohl die Gesamtanzahl von Klicks des
Dämpfungs-Einstellmechanismus auf-
grund von kleinen Abweichungen in der
Herstellung nicht exakt den oben genann-
ten Vorgaben entsprechen mag, repräsen-
tiert die tatsächliche Anzahl von Klicks den
gesamten Einstellbereich. Um eine präzise
Einstellung zu erzielen, sollte man die An-
zahl Positionen der einzelnen Dämpfungs-
Einstellmechanismen überprüfen und die
obigen Angaben entsprechend revidieren.
GAU39346
Fe der bein einstellenDieses Federbein ist mit einem Einstellring
für die Federvorspannung und einer Ein-
stellschraube für die Zugstufendämpfung
ausgerüstet.ACHTUNG
GCA10102
Um eine Beschä dig ung d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Fe dervorspannun g
Zum Erhöhen der Federvorspannung (Fe-
derung härter) den Federvorspannring in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher) den
Federvorspannring in Richtung (b) drehen.
Einstellun
g d er Zu gstufen dämp-
fun g:
Minimal (weich): 11 Klick(s) in Richtung (b)*
Standard:
8 Klick(s) in Richtung (b)*
Maximal (hart): 1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in Richtung (a) gedreht
1. Druckstufendämpfungs-Einstellschraube
1
(b)
(a)
Einstellen der Druckstufen dämp-
fun g:
Minimal (weich): 13 Klick(s) in Richtung (b)*
Standard:
7 Klick(s) in Richtung (b)*
Maximal (hart): 1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in Richtung (a) gedreht
U42PG4G0.book Page 22 Tuesday, July 29, 2014 11:46 AM

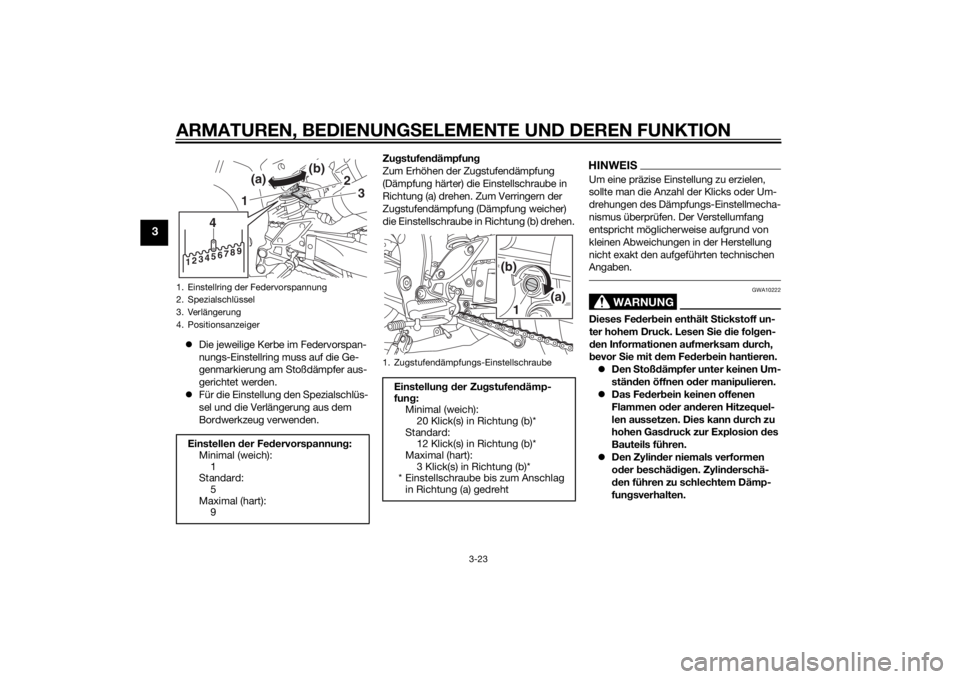

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-23
3
Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer aus-
gerichtet werden.
 Für die Einstellung den Spezialschlüs-
sel und die Verlängerung aus dem
Bordwerkzeug verwenden. Zu
gstufen dämpfun g
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.
HINWEISUm eine präzise Einstellung zu erzielen,
sollte man die Anzahl der Klicks oder Um-
drehungen des Dämpfungs-Einstellmecha-
nismus überprüfen. Der Verstellumfang
entspricht möglicherweise aufgrund von
kleinen Abweichungen in der Herstellung
nicht exakt den aufgeführten technischen
Angaben.
WARNUNG
GWA10222
Dieses Fe der bein enthält S tickstoff un-
ter hohem Druck. Lesen Sie die folg en-
d en Informationen aufmerksam d urch,
b evor Sie mit d em Feder bein hantieren.
 Den Stoß dämpfer unter keinen Um-
stän den öffnen o der manipulieren.
 Das Fe der bein keinen offenen
Flammen o der an deren Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gas druck zur Explosion des
Bauteils führen.
 Den Zylin der niemals verformen
o der beschä dig en. Zylin derschä-
d en führen zu schlechtem Dämp-
fun gsverhalten.
1. Einstellring der Federvorspannung
2. Spezialschlüssel
3. Verlängerung
4. PositionsanzeigerEinstellen der Fe dervorspannung :
Minimal (weich):
1
Standard: 5
Maximal (hart): 912 34 56 789
4
1 (a)
(b)
2
3
1. Zugstufendämpfungs-EinstellschraubeEinstellung d er Zu gstufen dämp-
fun g:
Minimal (weich): 20 Klick(s) in Richtung (b)*
Standard: 12 Klick(s) in Richtung (b)*
Maximal (hart):
3 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in Richtung (a) gedreht
1
(b)
(a)
U42PG4G0.book Page 23 Tuesday, July 29, 2014 11:46 AM
