ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6
6. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.
ATTENTION : Lors de la dépose du
couvercle du boîtier de filtre à air,
être attentif à ne pas laisser péné-
trer des corps étrangers dans la tu-
bulure d’admission d’air.
[FCA12881]
7. Extraire l’élément du filtre à air.8. Loger un élément neuf dans le boîtier
de filtre à air. ATTENTION : S’assurer
que l’élément du filtre à air est cor-
rectement logé dans le boîtier de fil-
tre à air. Ne jamais mettre le moteur
en marche avant d’avoir remonté
l’élément du filtre à air. Une usure
excessive du ou des pistons et/ou
du ou des cylindres pourrait en ré-
sulter.
[FCA10481]
9. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
ses vis.
10. Remettre le réservoir de carburant en
place. S’assurer d’avoir acheminé et
branché correctement les durites d’ali-
mentation et qu’elles ne sont pas coin-
cées. Veiller à remettre la durite de
mise à l’air et la durite de trop-plein duréservoir de carburant correctement
en place. AVERTISSEMENT ! Avant
de remettre le réservoir de carbu-
rant en place, s’assurer que les du-
rites d’alimentation sont en bon
état. Si une défectuosité a été détec-
tée, ne pas mettre le moteur en mar-
che avant d’avoir fait remplacer la
ou les durites d’alimentation par un
concessionnaire Yamaha, car il y a
risque de fuites de carburant et d’in-
cendie.
[FWA11361]
FZ1-S
1. Vis
2. Couvercle du boîtier de filtre à air
1.Élément du filtre à air
2. Tubulure d’admission d’air
1. Durite de mise à l’air de réservoir de carbu-
rant
2. Position d’origine (repère en couleur)
3. Durite de trop-plein de réservoir de carbu-
rant
3
U3C3F4F0.book Page 16 Thursday, July 9, 2009 11:27 AM
Page 66 of 106

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6
FZ1-SA
FZ1-SA
11. Remonter les vis du réservoir de car-
burant.12. Remettre le carénage en place, puis
reposer ses vis.
13. Reposer les caches.
14. Remettre la selle du pilote en place.
FAU34301
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
Ce réglage doit être effectué le moteur
chaud.
Contrôler le régime de ralenti du moteur et,
si nécessaire, le corriger conformément aux
spécifications à l’aide de la vis de réglage
du ralenti. Pour augmenter le régime de ra-
lenti du moteur, tourner la vis dans le sens
(a). Pour diminuer le régime de ralenti du
moteur, tourner la vis dans le sens (b).
1. Durite de trop-plein de réservoir de carbu-
rant
2. Position d’origine (repère en couleur)
1. Durite de mise à l’air de réservoir de carbu-
rant
2. Position d’origine (repère en couleur)
12
1. Vis de réglage du ralentiRégime de ralenti du moteur :
1100–1300 tr/mn
U3C3F4F0.book Page 17 Thursday, July 9, 2009 11:27 AM
Page 67 of 106
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-18
6
N.B.Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier le
travail à un concessionnaire Yamaha.
FAU21382
Contrôle du jeu de câble des gaz Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
1. Jeu de câble des gaz
U3C3F4F0.book Page 18 Thursday, July 9, 2009 11:27 AM
Page 68 of 106

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
6
FAU21772
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10501
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-
res approuvés pour ce modèle.
AVERTISSEMENT
FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha. Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):
Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
FZ1-S 90–190 kg (198–419 lb)
FZ1-SA 90–184 kg (198–406 lb):
Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse:
Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
Charge* maximale :
FZ1-S 190 kg (419 lb)
FZ1-SA 184 kg (406 lb)
* Poids total du pilote, du passager,
du chargement et des accessoires 1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)
U3C3F4F0.book Page 19 Thursday, July 9, 2009 11:27 AM
Page 69 of 106

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
6
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10470
Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.
Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.
Renseignements sur les pneus
Cette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT
FWA10481
Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.
Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.
Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande
vitesse, utiliser exclusivement les
valves et obus de valve repris ci-
après.
Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce mo-
dèle.

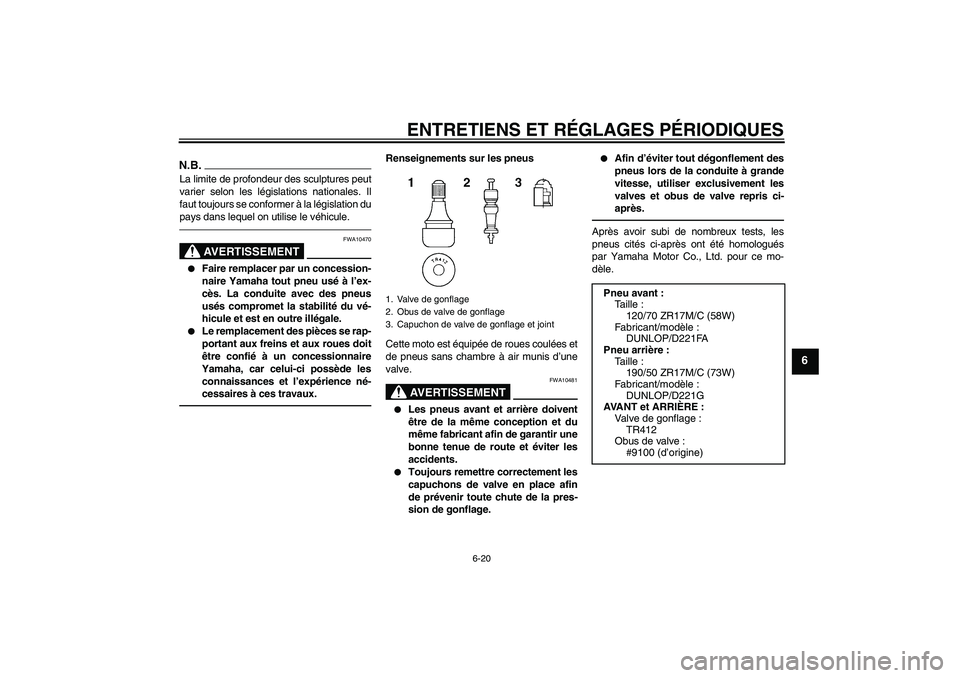

1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant :
Taille :
120/70 ZR17M/C (58W)
Fabricant/modèle :
DUNLOP/D221FA
Pneu arrière :
Taille :
190/50 ZR17M/C (73W)
Fabricant/modèle :
DUNLOP/D221G
AVANT et ARRIÈRE :
Valve de gonflage :
TR412
Obus de valve :
#9100 (d’origine)
U3C3F4F0.book Page 20 Thursday, July 9, 2009 11:27 AM
Page 70 of 106

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
6
AVERTISSEMENT
FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.
Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors de la conduite à très grande
vitesse.
Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.
Faire “chauffer” les pneus avant de
rouler à grande vitesse.
Toujours adapter la pression de
gonflage aux conditions de con-
duite.
FAU21960
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.
Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU22081
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage de la
garde dans le sens (a). Pour la réduire, tour-
ner la vis de réglage dans le sens (b).1. Vis de réglage de la garde du levier d’em-
brayage
2. Garde du levier d’embrayage
U3C3F4F0.book Page 21 Thursday, July 9, 2009 11:27 AM
Page 71 of 106

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
6
N.B.Si la garde spécifiée ne peut être obtenue
en suivant les explications ci-dessus ou si
l’embrayage ne fonctionne pas correcte-
ment, faire contrôler le mécanisme de l’em-
brayage par un concessionnaire Yamaha.
FAU22273
Contacteurs de feu stop (FZ1-S) Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allumer
juste avant que le freinage ne fasse effet. Si
nécessaire, régler le contacteur du feu stop
arrière comme suit, mais il faut confier le ré-
glage du contacteur de feu stop sur frein
avant à un concessionnaire Yamaha.
Tourner l’écrou de réglage du contacteur de
feu stop sur frein arrière tout en immobili-
sant le contacteur. Tourner l’écrou de ré-
glage dans le sens (a) si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans le
sens (b) si le feu stop s’allume trop tôt.
FAU36503
Contacteurs de feu stop (FZ1-SA) Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allumer
juste avant que le freinage ne fasse effet. Si
nécessaire, confier le réglage des contac-
teurs de feu stop à un concessionnaire
Yamaha.
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
sur frein arrière
U3C3F4F0.book Page 22 Thursday, July 9, 2009 11:27 AM
Page 72 of 106

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6
FAU22392

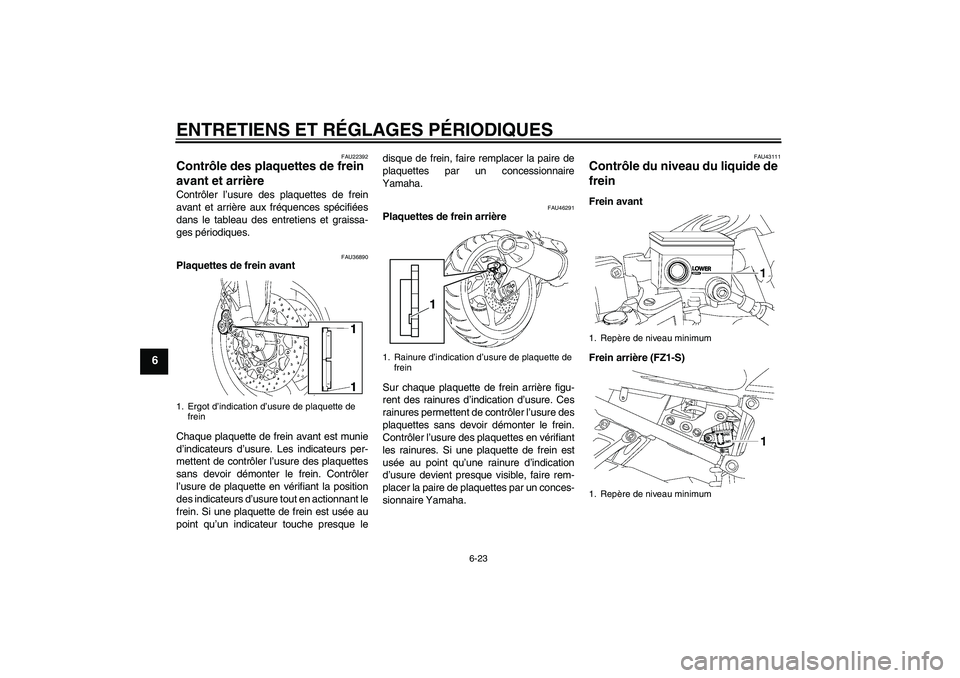

Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU36890
Plaquettes de frein avant
Chaque plaquette de frein avant est munie
d’indicateurs d’usure. Les indicateurs per-
mettent de contrôler l’usure des plaquettes
sans devoir démonter le frein. Contrôler
l’usure de plaquette en vérifiant la position
des indicateurs d’usure tout en actionnant le
frein. Si une plaquette de frein est usée au
point qu’un indicateur touche presque ledisque de frein, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU46291
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière figu-
rent des rainures d’indication d’usure. Ces
rainures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein est
usée au point qu’une rainure d’indication
d’usure devient presque visible, faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
FAU43111
Contrôle du niveau du liquide de
frein Frein avant
Frein arrière (FZ1-S)
1. Ergot d’indication d’usure de plaquette de
frein
1. Rainure d’indication d’usure de plaquette de
frein
1
1. Repère de niveau minimum
1. Repère de niveau minimum
U3C3F4F0.book Page 23 Thursday, July 9, 2009 11:27 AM
