2010 YAMAHA FZ1-N Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN

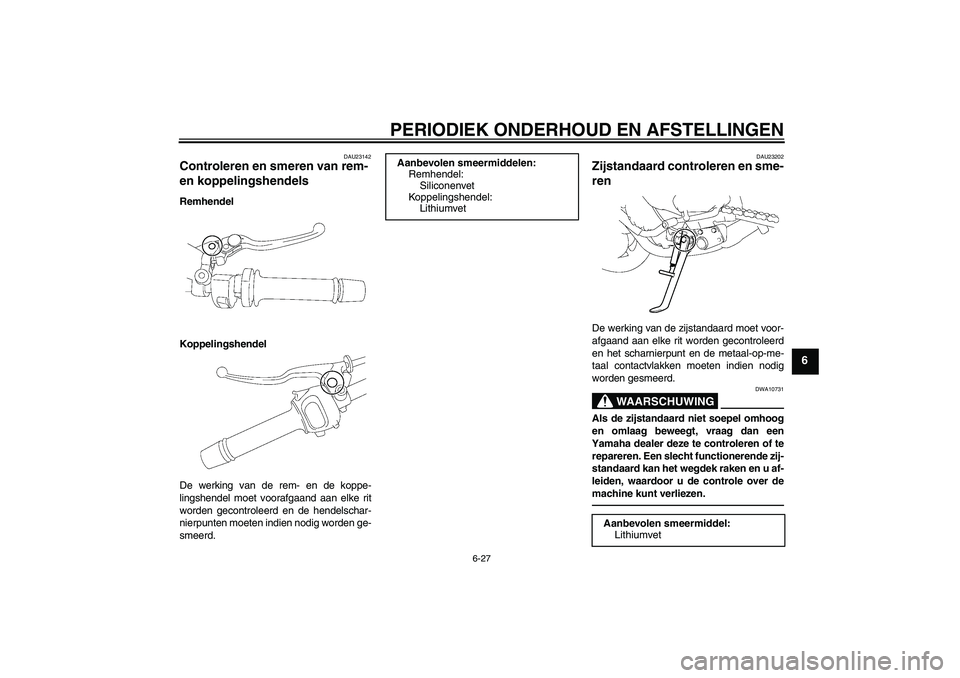

6-27
6
DAU23142
Controleren en smeren van rem-
en koppelingshendels Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden ge-
smeerd.
DAU23202
Zijstandaard controleren en sme-
ren De werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10731
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functionerende zij-
standaard kan het wegdek raken en u af-
leiden, waardoor u de controle over de
machine kunt verliezen.
Aanbevolen smeermiddelen:
Remhendel:
Siliconenvet
Koppelingshendel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
U2D1D4D0.book Page 27 Wednesday, July 8, 2009 6:37 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

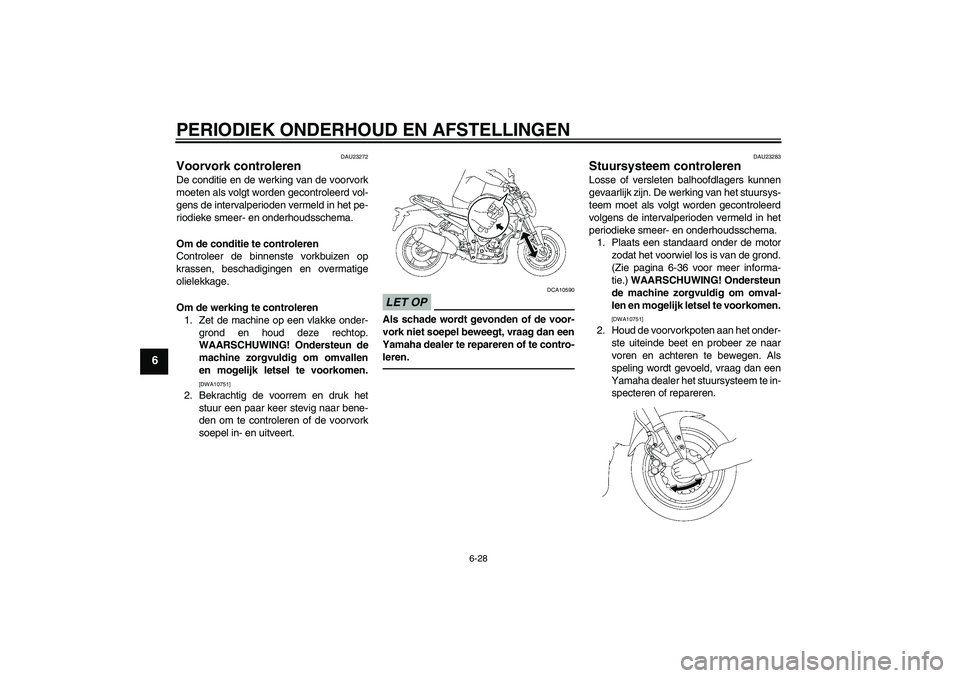

6-28
6
DAU23272
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-
leren.
DAU23283
Stuursysteem controleren Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
(Zie pagina 6-36 voor meer informa-
tie.) WAARSCHUWING! Ondersteun
de machine zorgvuldig om omval-
len en mogelijk letsel te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
U2D1D4D0.book Page 28 Wednesday, July 8, 2009 6:37 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

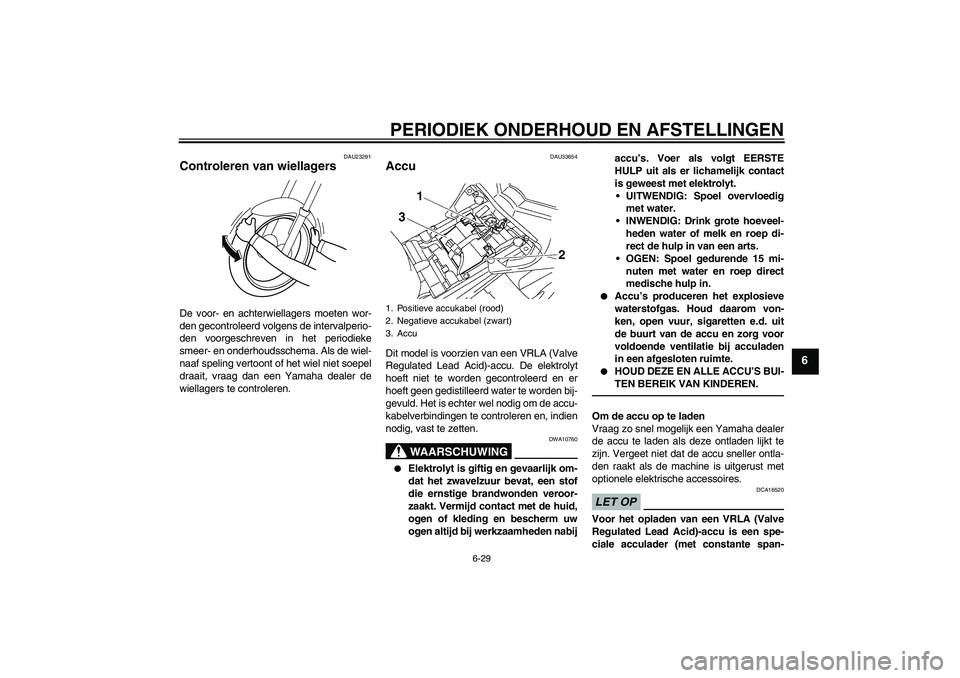

6-29
6
DAU23291
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU33654
Accu Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabijaccu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.LET OP
DCA16520
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-
1. Positieve accukabel (rood)
2. Negatieve accukabel (zwart)
3. Accu
U2D1D4D0.book Page 29 Wednesday, July 8, 2009 6:37 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

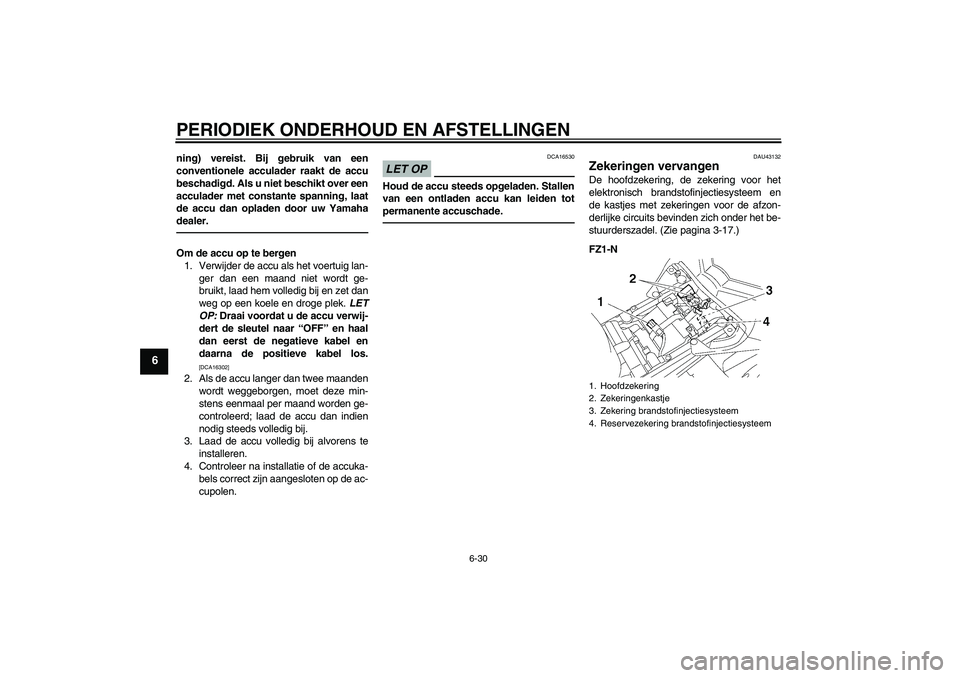

6-30
6
ning) vereist. Bij gebruik van een
conventionele acculader raakt de accu
beschadigd. Als u niet beschikt over een
acculader met constante spanning, laat
de accu dan opladen door uw Yamaha
dealer.Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voordat u de accu verwij-
dert de sleutel naar “OFF” en haal
dan eerst de negatieve kabel en
daarna de positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
LET OP
DCA16530
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.
DAU43132
Zekeringen vervangen De hoofdzekering, de zekering voor het
elektronisch brandstofinjectiesysteem en
de kastjes met zekeringen voor de afzon-
derlijke circuits bevinden zich onder het be-
stuurderszadel. (Zie pagina 3-17.)
FZ1-N1. Hoofdzekering
2. Zekeringenkastje
3. Zekering brandstofinjectiesysteem
4. Reservezekering brandstofinjectiesysteem
U2D1D4D0.book Page 30 Wednesday, July 8, 2009 6:37 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

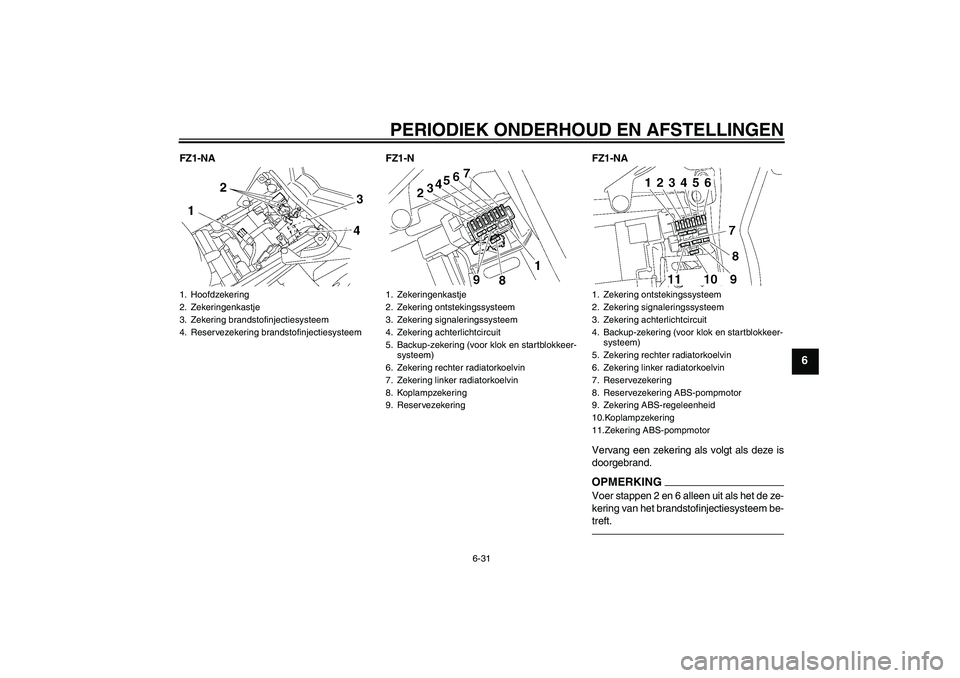

6-31
6
FZ1-NA FZ1-N FZ1-NA
Vervang een zekering als volgt als deze is
doorgebrand.
OPMERKINGVoer stappen 2 en 6 alleen uit als het de ze-
kering van het brandstofinjectiesysteem be-
treft.
1. Hoofdzekering
2. Zekeringenkastje
3. Zekering brandstofinjectiesysteem
4. Reservezekering brandstofinjectiesysteem
1. Zekeringenkastje
2. Zekering ontstekingssysteem
3. Zekering signaleringssysteem
4. Zekering achterlichtcircuit
5. Backup-zekering (voor klok en startblokkeer-
systeem)
6. Zekering rechter radiatorkoelvin
7. Zekering linker radiatorkoelvin
8. Koplampzekering
9. Reservezekering
1. Zekering ontstekingssysteem
2. Zekering signaleringssysteem
3. Zekering achterlichtcircuit
4. Backup-zekering (voor klok en startblokkeer-
systeem)
5. Zekering rechter radiatorkoelvin
6. Zekering linker radiatorkoelvin
7. Reservezekering
8. Reservezekering ABS-pompmotor
9. Zekering ABS-regeleenheid
10.Koplampzekering
11.Zekering ABS-pompmotor
U2D1D4D0.book Page 31 Wednesday, July 8, 2009 6:37 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

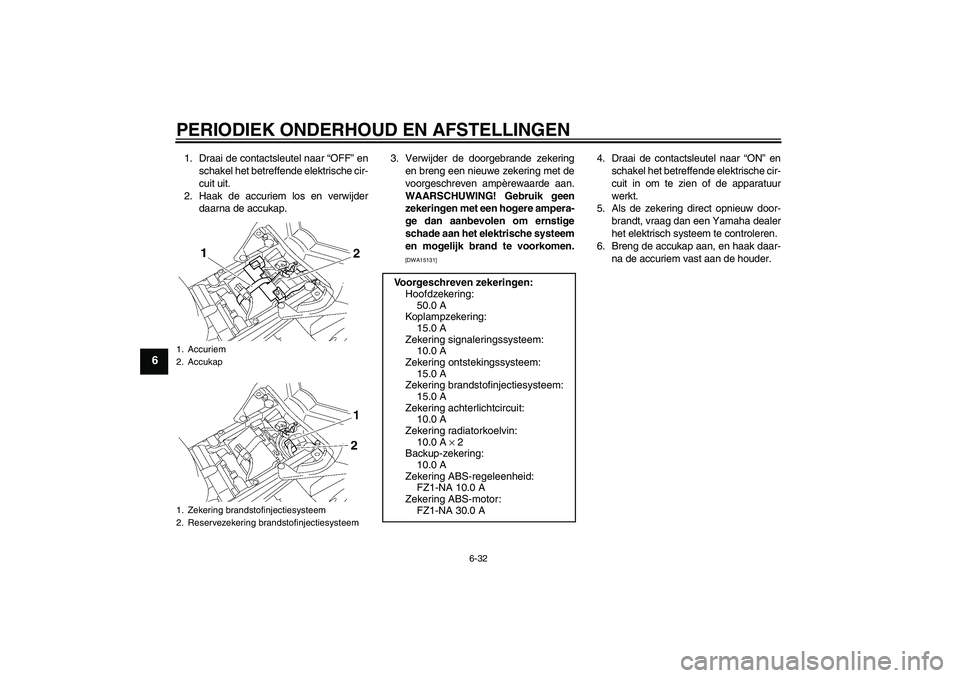

6-32
6
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Haak de accuriem los en verwijder
daarna de accukap.3. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15131]
4. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
5. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
6. Breng de accukap aan, en haak daar-
na de accuriem vast aan de houder.
1. Accuriem
2. Accukap
1. Zekering brandstofinjectiesysteem
2. Reservezekering brandstofinjectiesysteem
Voorgeschreven zekeringen:
Hoofdzekering:
50.0 A
Koplampzekering:
15.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
15.0 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering achterlichtcircuit:
10.0 A
Zekering radiatorkoelvin:
10.0 A × 2
Backup-zekering:
10.0 A
Zekering ABS-regeleenheid:
FZ1-NA 10.0 A
Zekering ABS-motor:
FZ1-NA 30.0 A
U2D1D4D0.book Page 32 Wednesday, July 8, 2009 6:37 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-33
6
DAU34384
Koplampgloeilamp vervangen De koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.LET OP
DCA10650
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:

Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.


Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-
geschreven.
1. Verwijder de koplampunit door de bou-
ten aan beide zijden los te halen.
2. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.3. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.1. Raak het glas van de gloeilamp niet aan.
1. Bout
1. Koplampstekker
2. Gloeilampkap
1. Gloeilamphouder
2. Koplampgloeilamp
U2D1D4D0.book Page 33 Wednesday, July 8, 2009 6:37 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

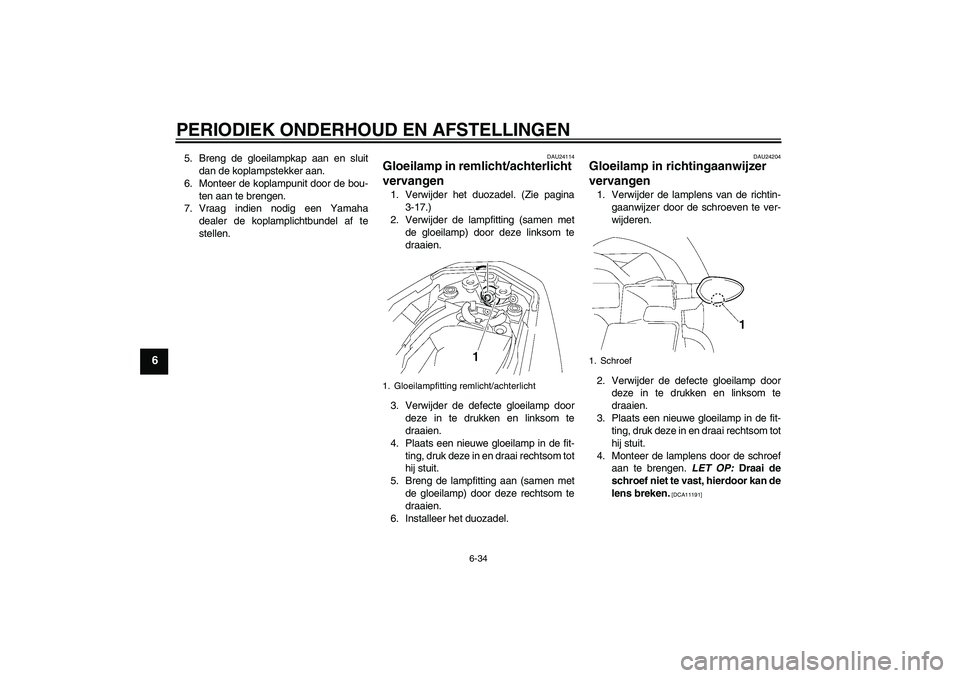

6-34
6
5. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
6. Monteer de koplampunit door de bou-
ten aan te brengen.
7. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
DAU24114
Gloeilamp in remlicht/achterlicht
vervangen 1. Verwijder het duozadel. (Zie pagina
3-17.)
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien.
3. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
4. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
6. Installeer het duozadel.
DAU24204
Gloeilamp in richtingaanwijzer
vervangen 1. Verwijder de lamplens van de richtin-
gaanwijzer door de schroeven te ver-
wijderen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen. LET OP: Draai de
schroef niet te vast, hierdoor kan de
lens breken.
[DCA11191]
1. Gloeilampfitting remlicht/achterlicht
1. Schroef
U2D1D4D0.book Page 34 Wednesday, July 8, 2009 6:37 PM
